安装插转卡

（仅限经过培训的技术服务人员）按以下信息安装插转卡。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

安装插转卡。

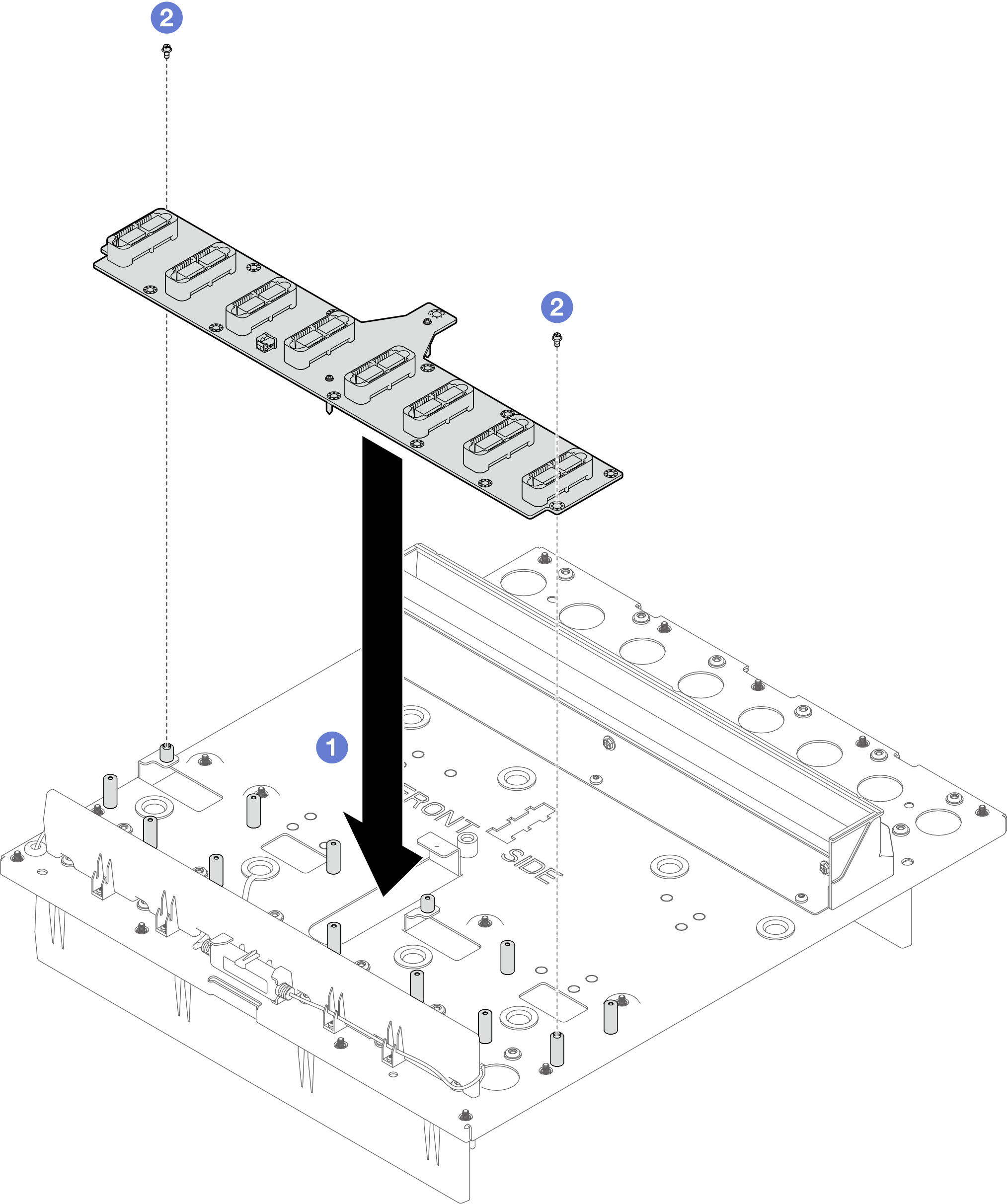

  1. 将插转卡安装到中板上。
  2. 将插转卡上的左上角螺钉和右下角螺钉安装到中板上。
    注意
    安装新的插转卡时，请记录插转卡标签上的 UUID。
    图 1. 安装插转卡

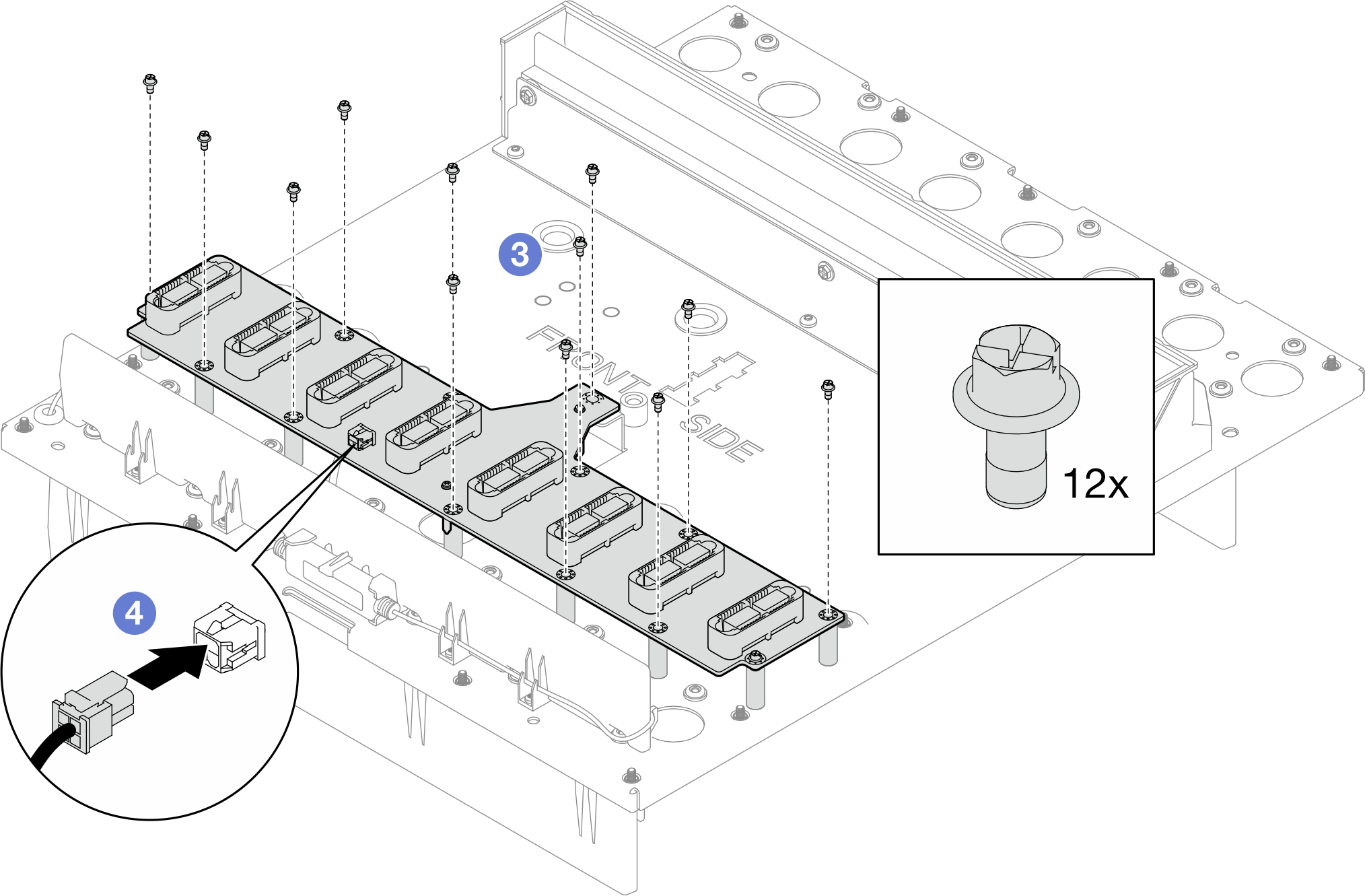

  3. 将其余的 12 颗螺钉安装到插转卡上。
  4. 将滴漏传感器绳连接到插转卡。


完成之后

  1. 安装机柜中板组合件。请参阅安装中板组合件。

  2. 安装所有电源转换站（PCS）仓。请参阅安装电源转换站（PCS）仓。

  3. 安装所有电源转换站（PCS）。请参阅安装电源转换站（PCS）。

  4. 安装 SMM3。请参阅安装 SMM3。

  5. 安装空填充件。请参阅安装空填充件。

  6. 将所有托盘装入机柜正面。请参阅在机柜中安装托盘。

  7. 安装所有其他需要的组件。
  8. 连接所有需要的线缆。
  9. 将机柜连接到电源。
  10. 将解决方案固件更新至最新级别。
  11. 将先前在步骤 1 中记录的插转卡 UUID 更新为 SMM3：

    1. 登录 SMM3 Web 界面。

    2. 转到系统 > 清单 > 插转卡，然后更新 UUID。

  12. 重新启动所有已关闭的节点。请参阅打开解决方案的电源。
  13. SMM3 会自动开机。
