인터포저 카드 설치

(숙련된 서비스 기술자 전용) 다음 정보를 사용하여 인터포저 카드를 설치하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차 보기

절차

인터포저 카드를 설치합니다.

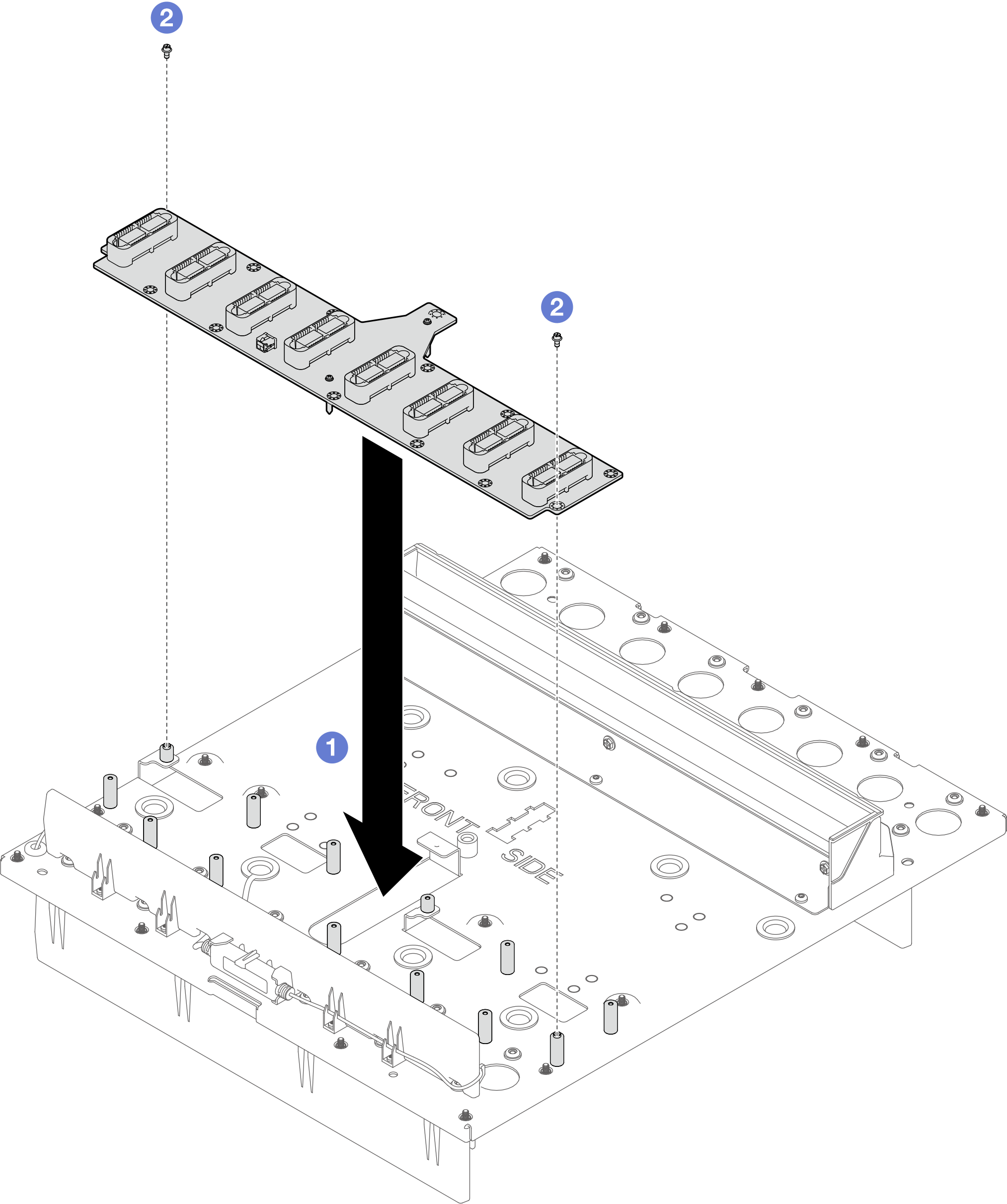

중간 플레이트에 인터포저 카드를 설치하십시오.
인터포저 카드의 왼쪽 상단 나사와 오른쪽 하단 나사를 중간 플레이트에 설치하십시오.
주의
새로운 인터포저 카드를 설치할 때는 인터포저 카드의 레이블에 있는 UUID를 기록해 둡니다.
그림 1. 인터포저 카드 설치

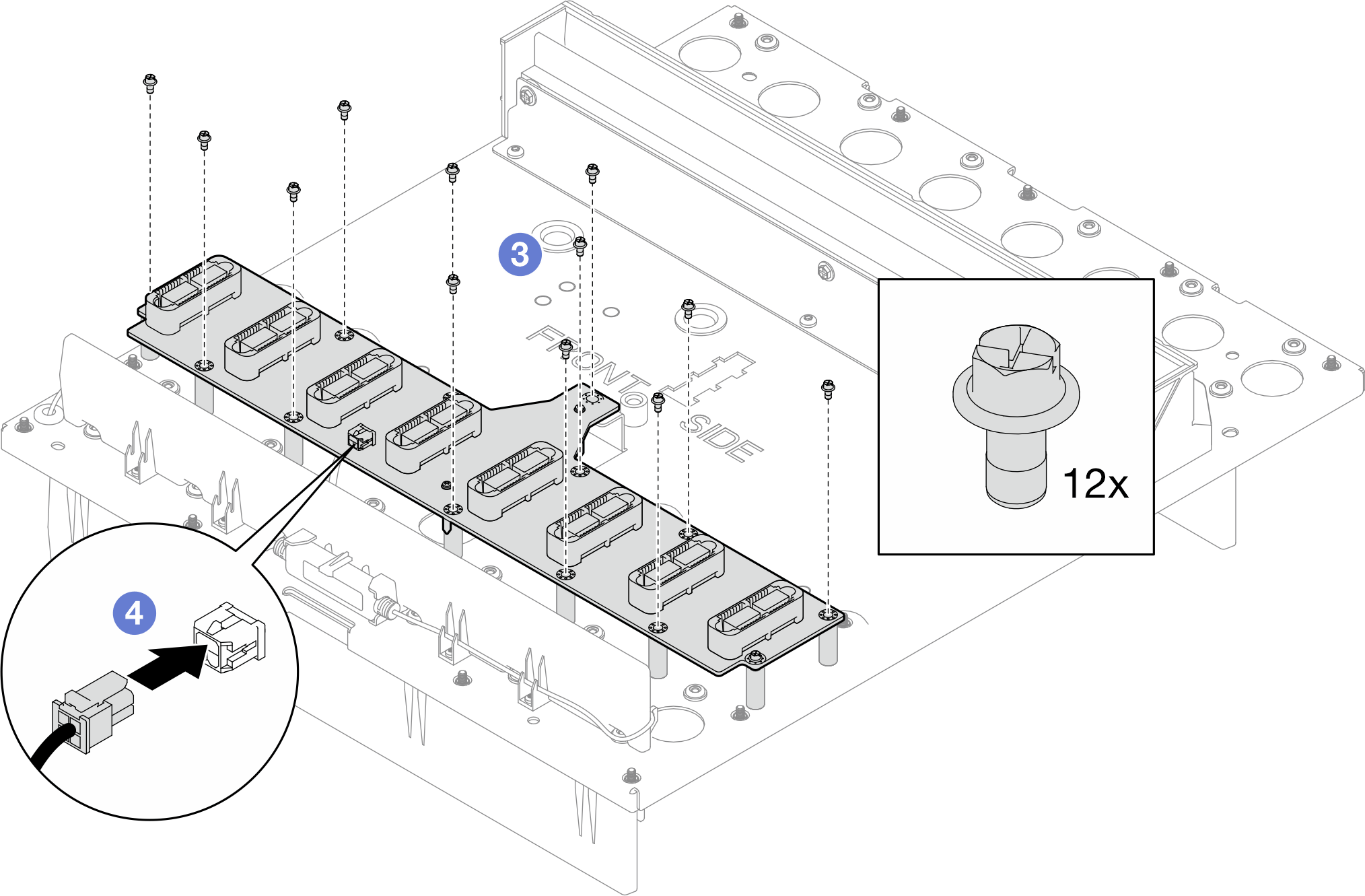

나머지 나사(12x)를 인터포저 카드에 설치하십시오.
드립 센서 로프를 인터포저 카드에 연결하십시오.

완료한 후

엔클로저 중간 플레이트 어셈블리를 설치합니다. 중간 플레이트 어셈블리 설치의 내용을 참조하십시오.
모든 전력 변환 스테이션(PCS) 케이지를 설치합니다. 전력 변환 스테이션(PCS) 케이지 설치의 내용을 참조하십시오.
모든 전력 변환 스테이션(PCS)을 설치합니다. 전력 변환 스테이션(PCS) 설치의 내용을 참조하십시오.
SMM3를 설치합니다. SMM3 설치의 내용을 참조하십시오.
빈 필러를 설치합니다. 빈 필러 설치의 내용을 참조하십시오.
엔클로저 앞면에 모든 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.
기타 필수 구성 요소를 모두 설치하십시오.
필요한 모든 케이블을 연결하십시오.
엔클로저를 전원에 연결하십시오.
솔루션 펌웨어를 최근 레벨로 업데이트하십시오.
앞서 1단계에서 기록한 인터포저 카드 UUID를 SMM3로 업데이트합니다.
1. SMM3 웹 인터페이스에 로그인합니다.
2. 시스템 > 인벤토리 > 인터포저로 이동하여 UUID를 업데이트합니다.
종료한 모든 노드를 다시 시작하십시오. 솔루션 전원 켜기의 내용을 참조하십시오.
SMM3의 전원이 자동으로 켜집니다.
