卸下插转卡

按以下信息卸下插转卡。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 如果需要，按照以下步骤关闭解决方案。

    1. 从要卸下的机柜插转卡上检索现有的通用唯一标识符（UUID）信息。

      1. 登录 SMM3 Web 界面并转到系统 > 清单 > 插转卡，记下 UUID。

    2. 机柜未在运行：
      1. 从某个机柜标签获取机柜序列号和机器类型/型号。
      2. 在继续操作之前，请记录机柜序列号、机器类型/型号和 UUID。

  • 关闭操作系统，然后关闭机柜中的所有计算节点。有关详细说明，请参阅计算节点随附的文档。

  • 从机柜上拔下所有外部线缆。

  • 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 为本任务做好准备。
    1. 从机柜上卸下所有托盘。请参阅从机柜上卸下托盘。
    2. 拔下电源线，并卸下所有电源转换站（PCS）。请参阅卸下电源转换站（PCS）。
    3. 卸下空填充件。请参阅卸下空填充件。
    4. 卸下 SMM3。请参阅卸下 SMM3。
    5. 卸下所有电源转换站（PCS）仓。请参阅卸下电源转换站（PCS）仓。
    6. 卸下机柜中板组合件。请参阅卸下中板组合件。
  2. 卸下插转卡。
    1. 从插转卡上拔下滴漏传感器绳。
    2. 从插转卡上卸下十四颗螺钉。
    3. 从中板上提起插转卡。

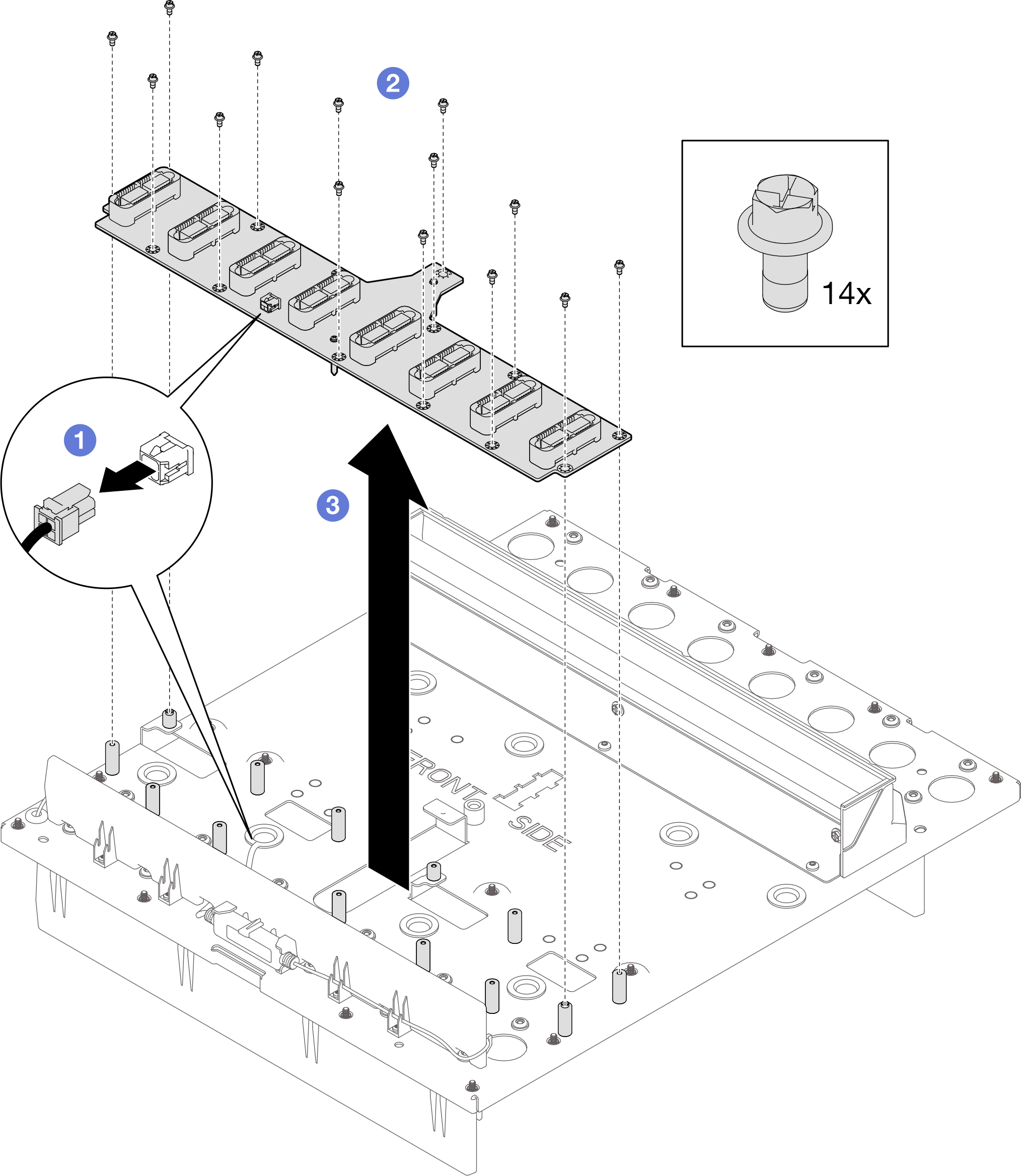

    图 1. 卸下插转卡

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
