変換コネクター・カードの取り外し

変換コネクター・カードを取り外すには、以下の情報を使用します。

このタスクについて

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • 必要に応じてソリューションをシャットダウンするには、以下の手順に従います。

    1. 取り外すエンクロージャー変換コネクター・カードから既存の汎用固有 ID (UUID) 情報を取得します。

      1. SMM3 Web インターフェースにログインし、「システム」 > 「インベントリー」 > 「変換コネクター」 に移動して、UUID を記録します

    2. エンクロージャーが作動していない:
      1. エンクロージャー・ラベルの 1 つから、エンクロージャー・シリアル番号とマシン・タイプ・モデルを入手します。
      2. 作業を進める前に、エンクロージャー・シリアル番号、マシン・タイプ・モデル、および UUID を記録します。

  • オペレーティング・システムをシャットダウンし、エンクロージャー内の計算ノードをすべてオフにします。詳細な説明については、計算ノードに付属の資料を参照してください。

  • エンクロージャーからすべての外部ケーブルを切り離します。

  • QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. このタスクの準備をします。
    1. エンクロージャーからすべてのトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
    2. 電源コードを切り離して、すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) の取り外しを参照してください。
    3. 空のフィラーを取り外します。空のフィラーの取り外しを参照してください。
    4. SMM3を取り外します。SMM3 の取り外しを参照してください。
    5. すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) ケージの取り外しを参照してください。
    6. エンクロージャー・ミッドプレート・アセンブリーを取り外します。ミッドプレート・アセンブリーの取り外しを参照してください。
  2. 変換コネクター・カードを取り外します。
    1. 変換コネクター・カードからドリップ・センサー・ロープを外します。
    2. 変換コネクター・カードから 14 (x14) 本のねじを取り外します。
    3. ミッドプレートから変換コネクター・カードを持ち上げます。

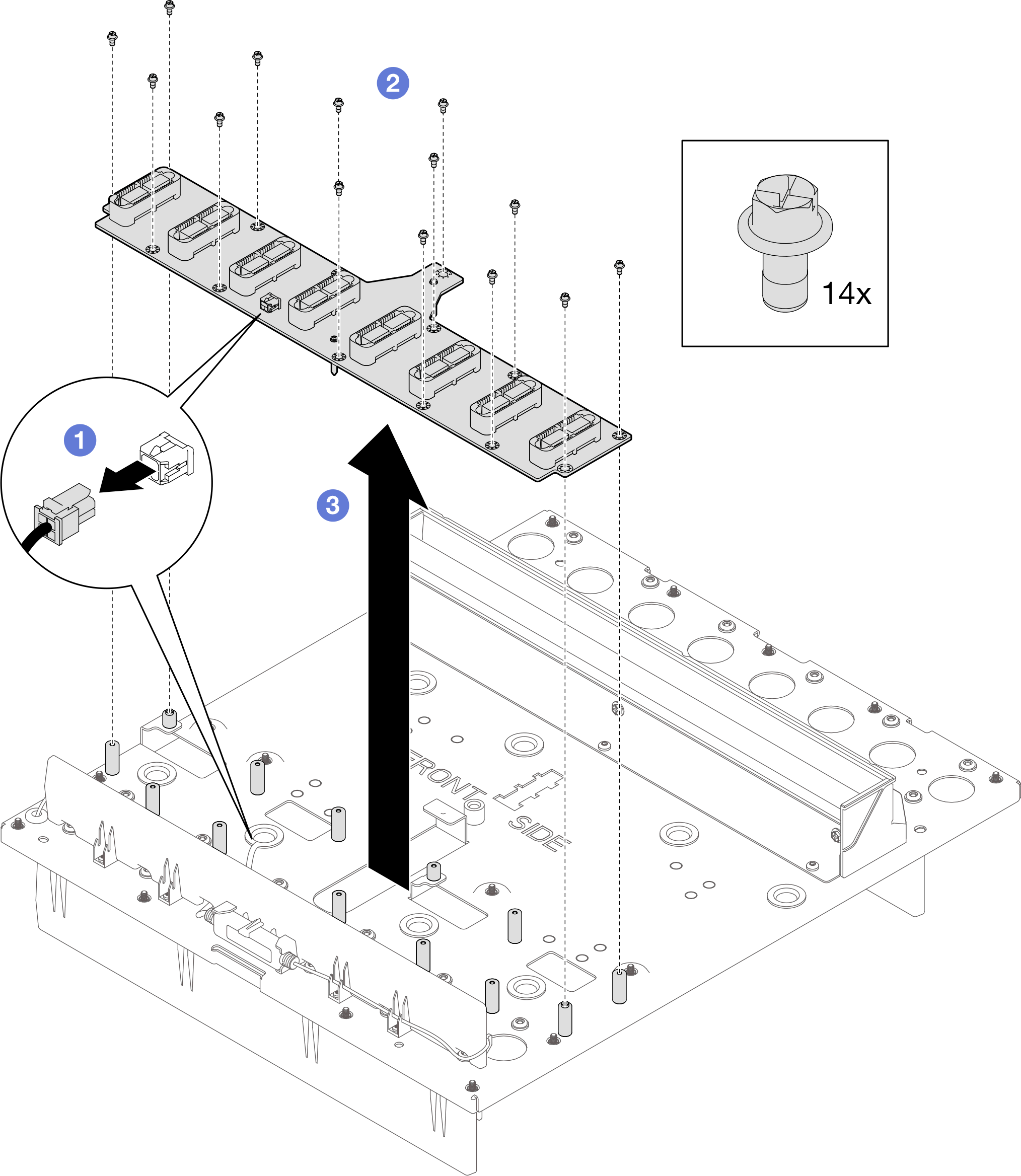

    図 1. 変換コネクター・カードの取り外し

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
