Anschlüsse auf der Systemplatine für die Kabelführung

In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Systemplatine befinden, die für die interne Kabelführung verwendet werden, und wie Sie diese identifizieren.

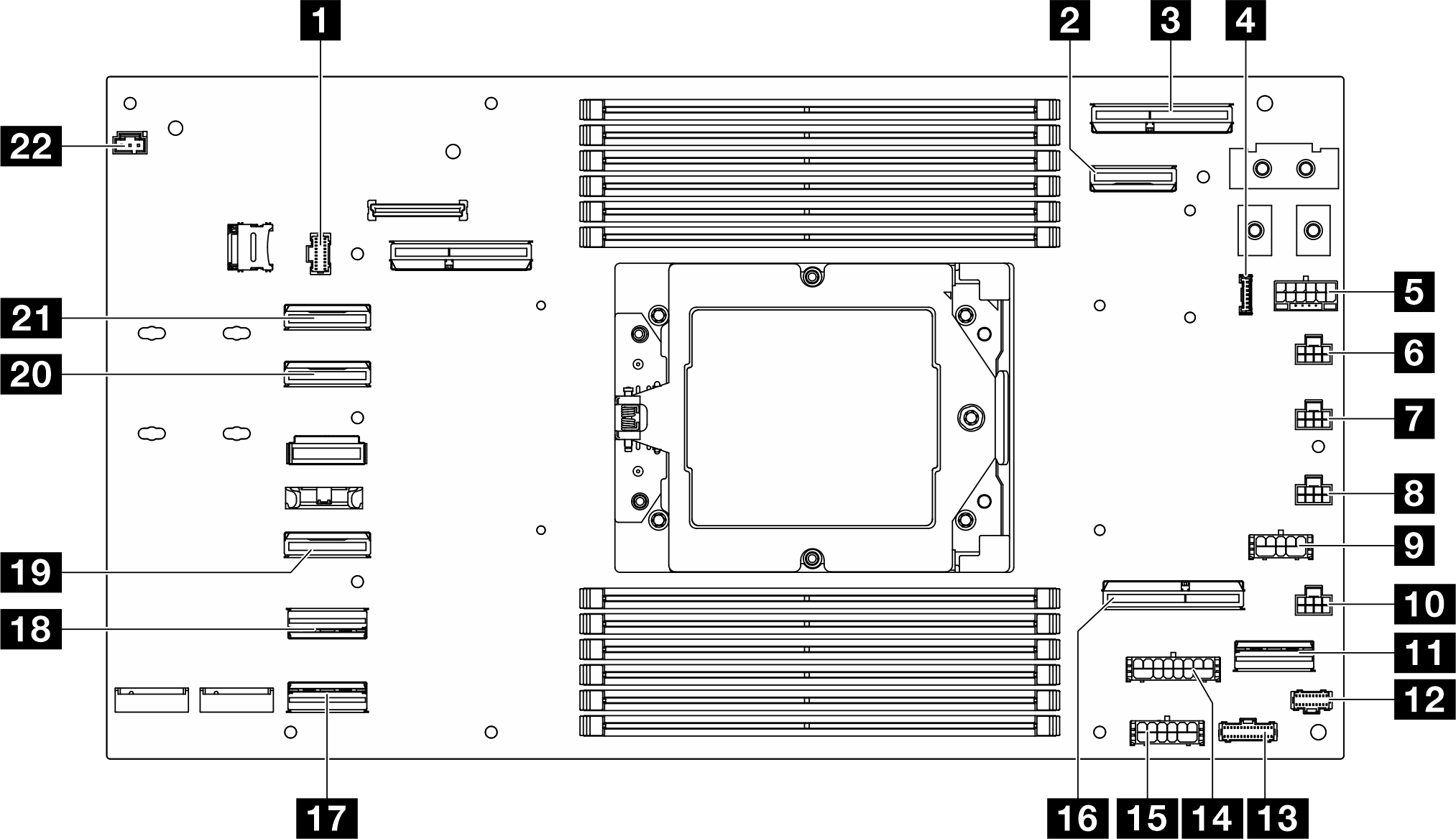

Abbildung 1. Anschlüsse auf der Systemplatine für die Kabelführung

Tabelle 1. Anschlüsse auf der Systemplatine für die Kabelführung
1 Seitenbandanschluss für Rückwandplatine oder E/A-Modul an der Vorderseite12 Anschluss für M.2-Bootadapter
2 OCP-Netzstrom‑ und Seitenbandanschluss13 PDB-Seitenbandanschluss
3 OCP-Anschluss14 Adapter-Netzteilanschluss
4 Kabelanschluss für Flüssigkeitserkennungssensormodul15 Zusätzlicher PDB-Netzteilanschluss
5 Netzteilanschluss für Rückwandplatine für Laufwerke16 Anschluss für Adaptersteckplatz 1
6 Anschluss für Lüfter 117 E/A-Anschluss an der Rückseite
7 Anschluss für Lüfter 218 SATA-Anschluss 0-5
8 Anschluss für Lüfter 319 NVMe-Anschluss 4-5
9 RAID-Netzteilanschluss20 NVMe-Anschluss 2-3
10 Anschluss für Lüfter 421 NVMe-Anschluss 0-1
11 RAID-Signalanschluss22 Anschluss des Eintrittstemperatursensors
