ケーブル配線用のシステム・ボード・コネクター

内部ケーブル配線に使用されているシステム・ボード上のコネクターの位置を確認して識別するには、このセクションを参照してください。

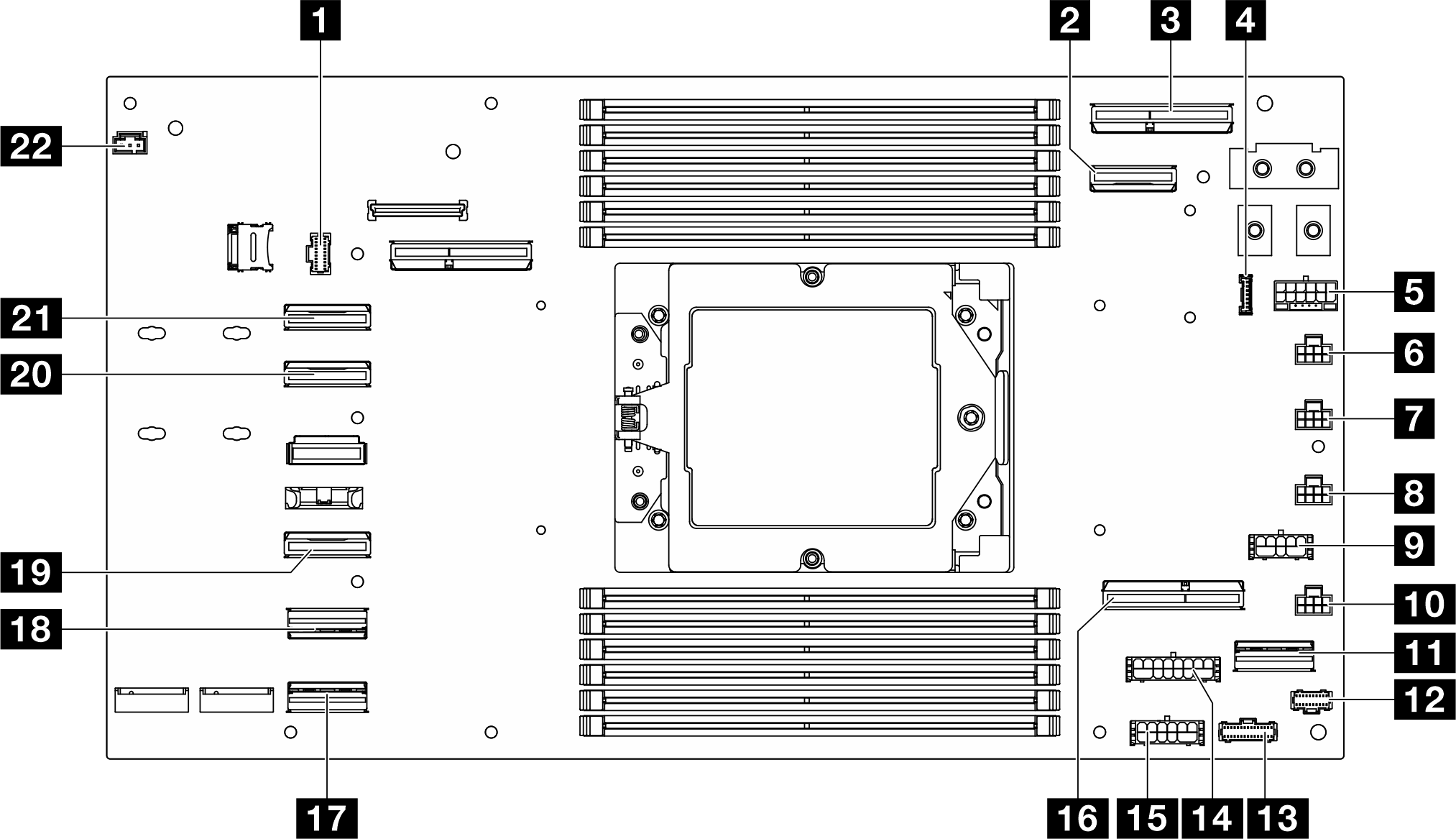

図 1. ケーブル配線用のシステム・ボード・コネクター

表 1. ケーブル配線用のシステム・ボード・コネクター
1ドライブ・バックプレーンまたは前面 I/O 側波帯コネクター12PDB 側波帯コネクター
2OCP 電源および側波帯コネクター13ライザー電源コネクター
3OCP コネクター14PDB 補助電源コネクター
4ドライブ・バックプレーン電源コネクター15ライザー・スロット 1 コネクター
5ファン 1 コネクター16背面 I/O コネクター
6ファン 2 コネクター17SATA 0 ~ 5 コネクター
7ファン 3 コネクター18NVMe 4 ~ 5 コネクター
8RAID 電源コネクター19NVMe 2 ~ 3 コネクター
9ファン 4 コネクター20NVMe 0 ~ 1 コネクター
10RAID 信号コネクター21吸気口の温度センサー・コネクター
11M.2 ブート・アダプター・コネクター
