Connettori della scheda di sistema per l'instradamento dei cavi

Consultare questa sezione per individuare e identificare i connettori sulla scheda di sistema utilizzati per l'instradamento dei cavi interni.

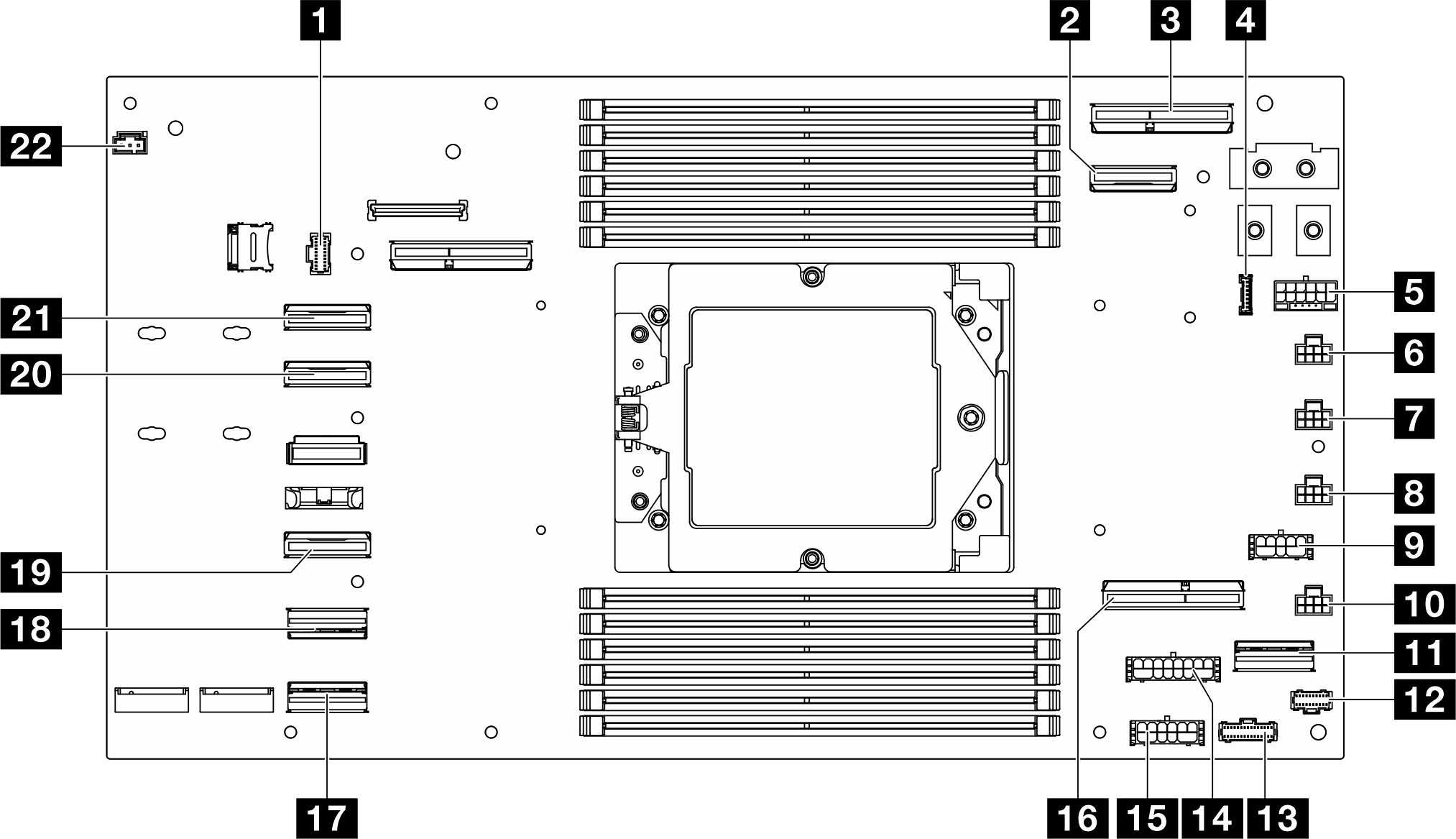

Figura 1. Connettori della scheda di sistema per l'instradamento dei cavi

Tabella 1. Connettori della scheda di sistema per l'instradamento dei cavi
1 Connettore laterale I/O anteriore o backplane dell'unità12 Connettore adattatore di avvio M.2
2 Connettore laterale e di alimentazione OCP13 Connettore laterale PDB
3 Connettore OCP14 Connettore di alimentazione della scheda verticale
4 Connettore del cavo del modulo del sensore di rilevamento delle perdite15 Connettore di alimentazione ausiliario PDB
5 Connettore di alimentazione del backplane dell'unità16 Connettore slot 1 scheda verticale
6 Connettore della ventola 117 Connettore I/O posteriore
7 Connettore della ventola 218 Connettore SATA 0-5
8 Connettore della ventola 319 Connettore NVMe 4-5
9 Connettore di alimentazione RAID20 Connettore NVMe 2-3
10 Connettore della ventola 421 Connettore NVMe 0-1
11 Connettore di segnale RAID22 Connettore del sensore di temperatura in ingresso
