Connecteurs de la carte mère pour le cheminement des câbles

Consultez la présente section pour localiser et identifier les connecteurs de la carte mère qui sont utilisés pour le cheminement interne des câbles.

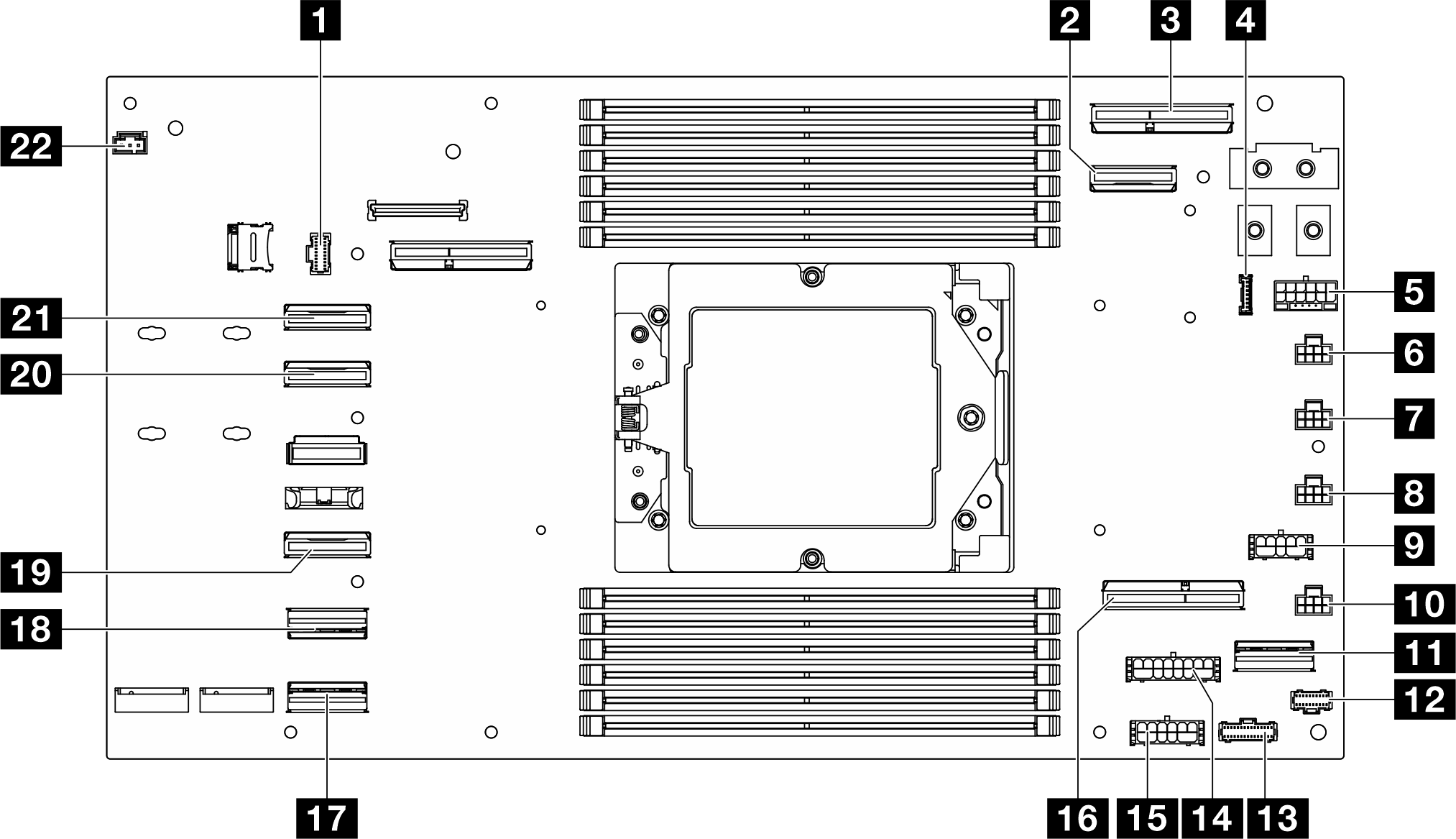

Figure 1. Connecteurs de la carte mère pour le cheminement des câbles

Tableau 1. Connecteurs de la carte mère pour le cheminement des câbles
1 Connecteur du fond de panier d’unité ou de bande latérale d’E-S avant12 Connecteur d’adaptateur d’amorçage M.2
2 Connecteur de bande latérale et d’alimentation OCP13 Connecteur de bande latérale PDB
3 Connecteur OCP14 Connecteur d’alimentation pour carte mezzanine
4 Connecteur de câble du module de détecteur de fuite15 Connecteur d’alimentation auxiliaire PDB
5 Connecteur d’alimentation de fond de panier d’unité16 Connecteur d’emplacement 1 pour carte mezzanine
6 Connecteur du ventilateur 117 Connecteur d’E-S arrière
7 Connecteur du ventilateur 218 Connecteur SATA 0-5
8 Connecteur du ventilateur 319 Connecteur NVMe 4-5
9 Connecteur d’alimentation RAID20 Connecteur NVMe 2-3
10 Connecteur du ventilateur 421 Connecteur NVMe 0-1
11 Connecteur d’interface RAID22 Connecteur du détecteur de température d’entrée
