用於纜線佈線的主機板接頭
請參閱本節以找出並識別主機板上用於內部纜線佈線的接頭。

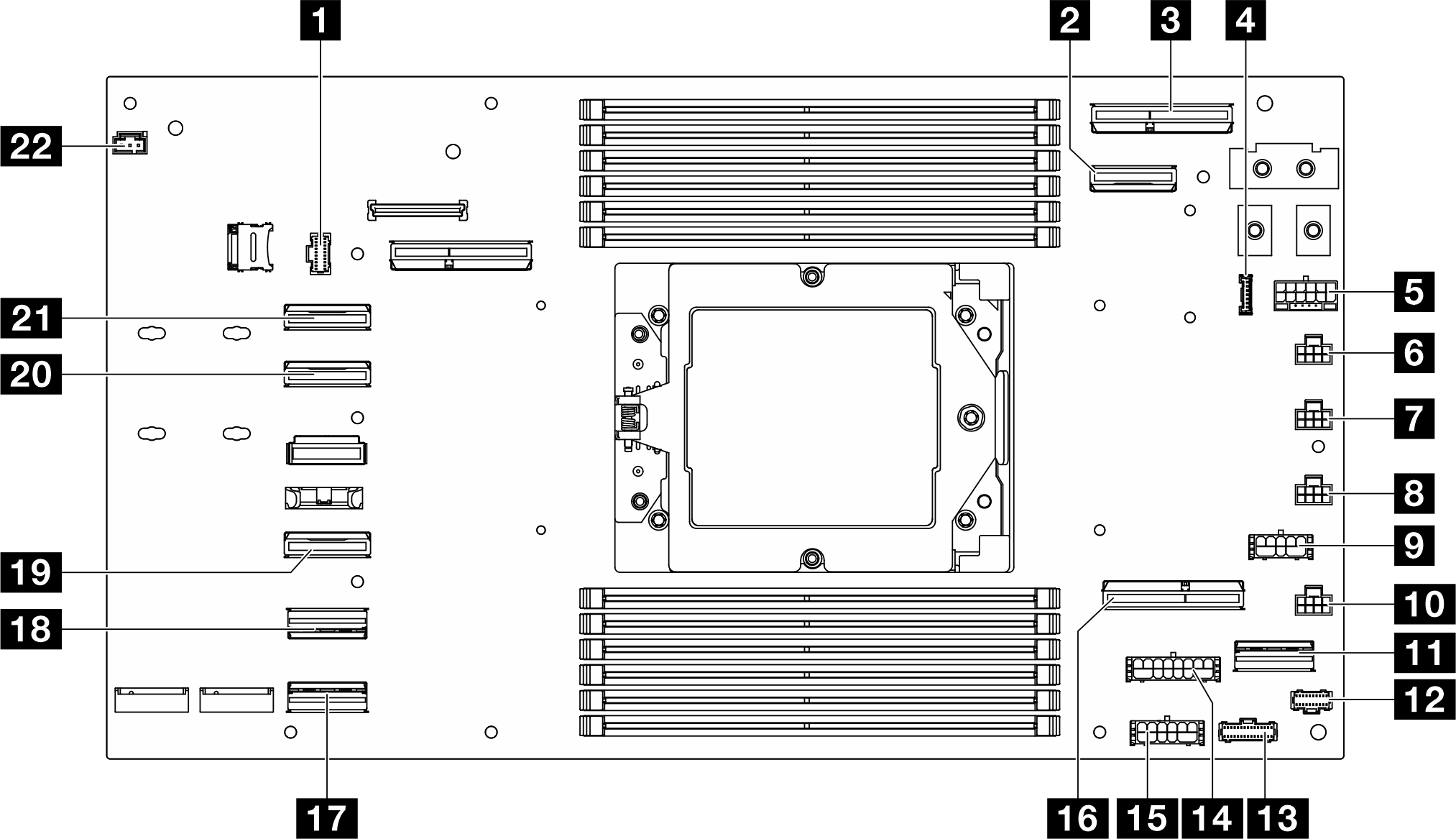

圖 1. 用於纜線佈線的主機板接頭
| 1硬碟背板或正面 I/O 側頻接頭 | 12PDB 側頻接頭 |
| 2OCP 電源和側頻接頭 | 13擴充卡電源接頭 |
| 3OCP 接頭 | 14PDB 輔助電源接頭 |
| 4硬碟背板電源接頭 | 15擴充卡插槽 1 接頭 |
| 5風扇 1 接頭 | 16背面 I/O 接頭 |
| 6風扇 2 接頭 | 17SATA 0-5 接頭 |
| 7風扇 3 接頭 | 18NVMe 4-5 接頭 |
| 8RAID 電源接頭 | 19NVMe 2-3 接頭 |
| 9風扇 4 接頭 | 20NVMe 0-1 接頭 |
| 10RAID 信號接頭 | 21入口溫度感應器接頭 |
| 11M.2 開機配接卡接頭 |
|
