케이블 배선용 시스템 보드 커넥터
이 섹션을 참조하여 내장 케이블 배선에 사용되는 시스템 보드의 커넥터를 찾고 식별하십시오.

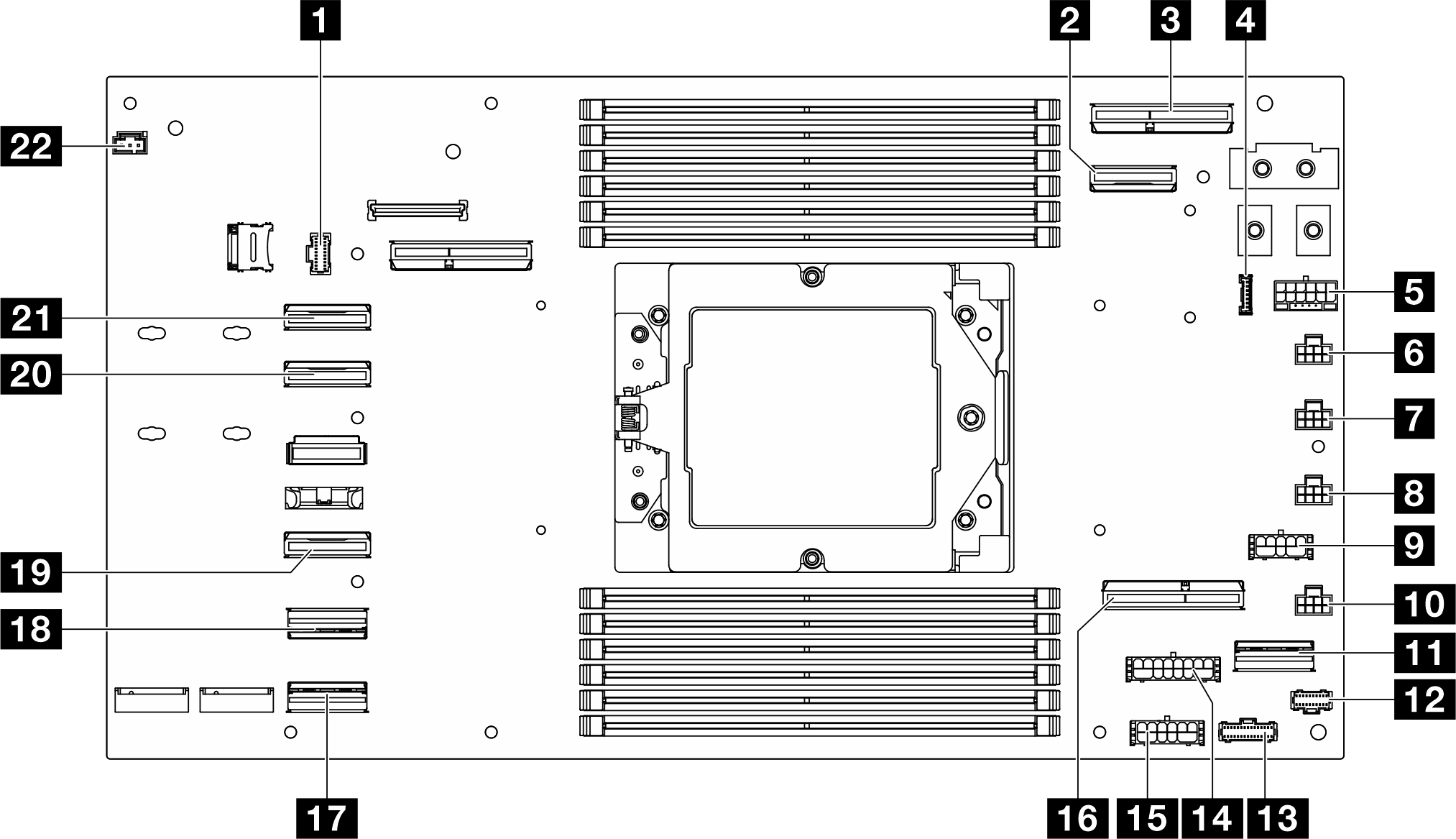

그림 1. 케이블 배선용 시스템 보드 커넥터
| 1 드라이브 백플레인 또는 앞면 I/O 사이드밴드 커넥터 | 12 PDB 사이드밴드 커넥터 |
| 2 OCP 전원 및 사이드밴드 커넥터 | 13 라이저 전원 커넥터 |
| 3 OCP 커넥터 | 14 PDB 보조 전원 커넥터 |
| 4 드라이브 백플레인 전원 커넥터 | 15 라이저 슬롯 1 커넥터 |
| 5 팬 1 커넥터 | 16 뒷면 I/O 커넥터 |
| 6 팬 2 커넥터 | 17 SATA 0-5 커넥터 |
| 7 팬 3 커넥터 | 18 NVMe 4-5 커넥터 |
| 8 RAID 전원 커넥터 | 19 NVMe 2-3 커넥터 |
| 9 팬 4 커넥터 | 20 NVMe 0-1 커넥터 |
| 10 RAID 신호 커넥터 | 21 흡입구 온도 센서 커넥터 |
| 11 M.2 부트 어댑터 커넥터 |
