Conectores de la placa del sistema para la disposición de los cables
Consulte esta sección para ubicar e identificar los conectores de la placa del sistema que se usan para la disposición interna de los cables.

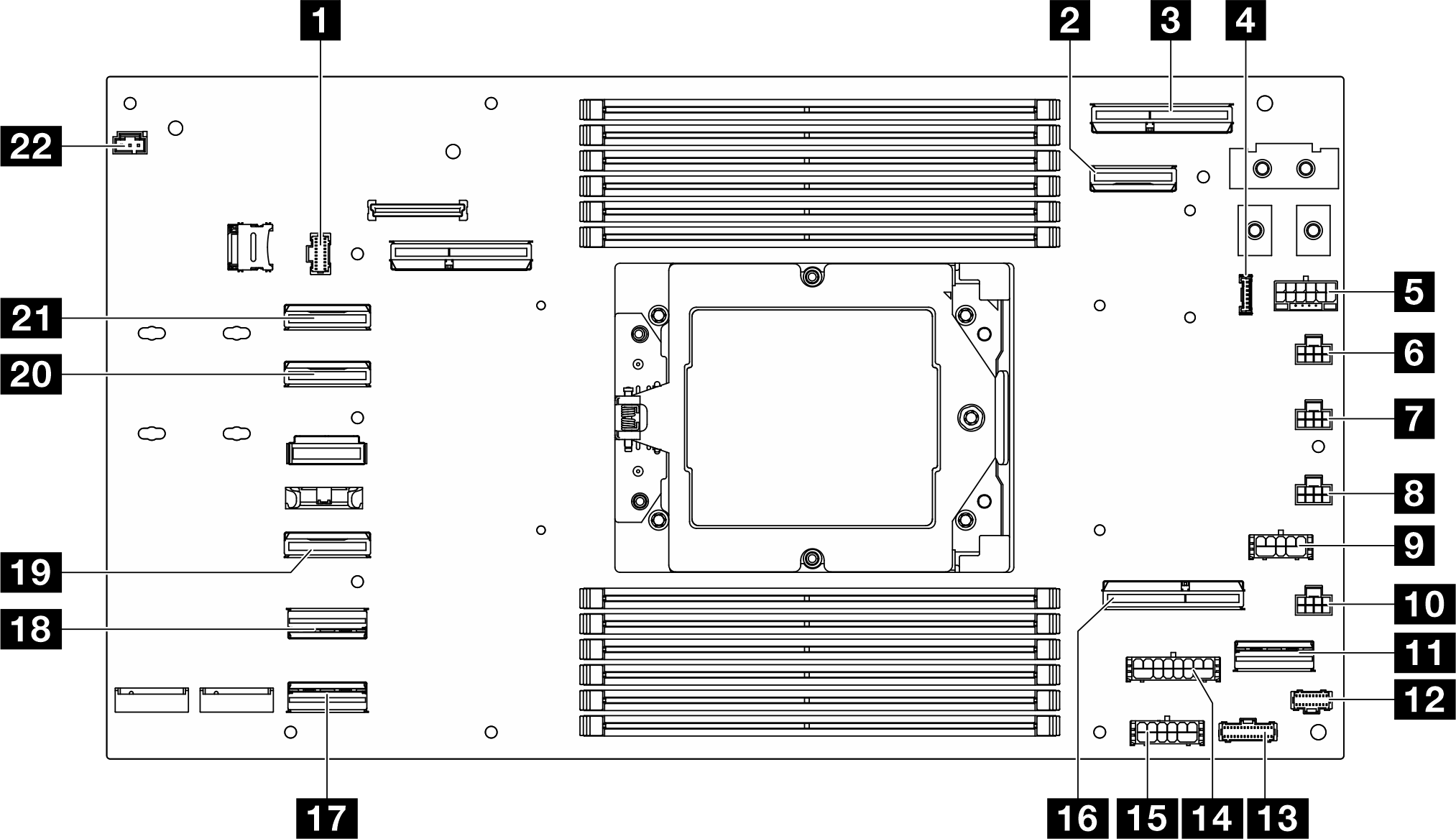

Figura 1. Conectores de la placa del sistema para la disposición de los cables


1 Placa posterior de la unidad o conector de banda lateral de E/S frontal | 12 Conector del adaptador de arranque M.2 |
2 Conector de alimentación y de banda lateral de OCP | 13 Conector de banda lateral de PDB |
3 Conector de OCP | 14 Conector de alimentación de expansión |
4 Conector del cable del módulo de sensor de filtraciones | 15 Conector de alimentación auxiliar de PDB |
5 Conector de alimentación de la placa posterior de la unidad | 16 Conector de ranura de expansión 1 |
6 Conector de ventilador 1 | 17 Conector de E/S posterior |
7 Conector de ventilador 2 | 18 Conector SATA 0-5 |
8 Conector de ventilador 3 | 19 Conector NVMe 4-5 |
9 Conector de alimentación de RAID | 20 Conector NVMe 2-3 |
10 Conector de ventilador 4 | 21 Conector NVMe 0-1 |
11 Conector de señal de RAID | 22 Conector del sensor de temperatura de admisión |
