Conectores da placa-mãe para roteamento de cabos

Consulte esta seção para localizar e identificar os conectores na placa-mãe que são usados para roteamento de cabos interno.

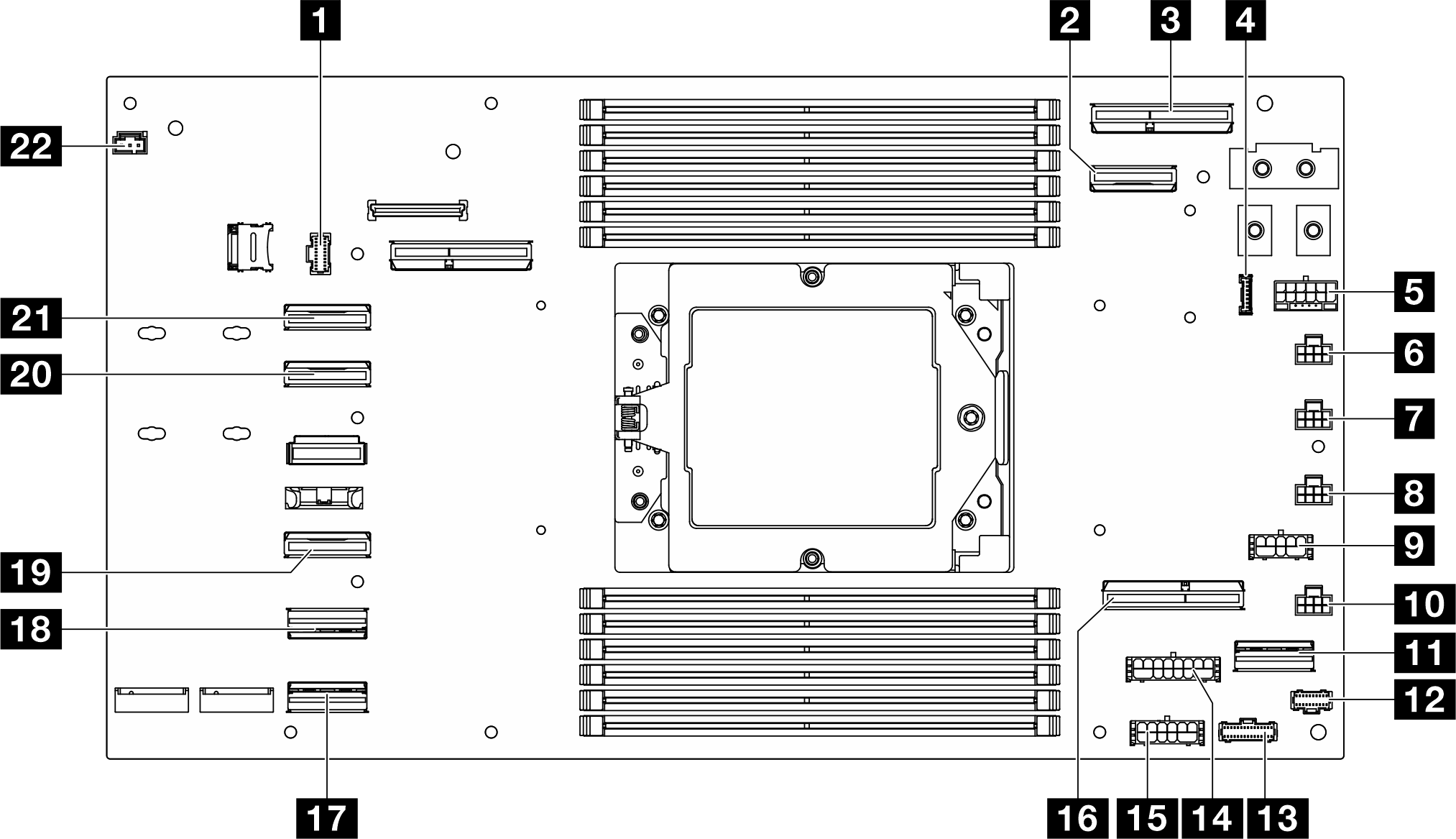

Figura 1. Conectores da placa-mãe para roteamento de cabos

Tabela 1. Conectores da placa-mãe para roteamento de cabos
1 Backplane da unidade ou conector lateral de E/S frontal12 Conector do adaptador de inicialização M.2
2 Conector lateral e de energia OCP13 Conector de banda lateral da PDB
3 Conector OCP14 Conector de energia da placa riser
4 Conector de cabos do módulo do sensor de vazamento15 Conector de energia auxiliar da PDB
5 Conector de energia do painel traseiro da unidade16 Conector do slot de placa riser 1
6 Conector do ventilador 117 Conector de E/S traseiro
7 Conector do ventilador 218 Conector SATA 0-5
8 Conector do ventilador 319 Conector NVMe 4-5
9 Conector de energia RAID20 Conector NVMe 2-3
10 Conector do ventilador 421 Conector NVMe 0-1
11 Conector de sinal RAID22 Conector do sensor de temperatura de entrada
