从墙壁或天花板上卸下节点

按照本节中的说明从墙壁或天花板上卸下节点。

关于本任务

注意
重要
本任务必须由经过培训的技术人员执行。
注
根据型号的不同，您的服务器可能与插图略有不同。

从节点套筒中卸下节点​

过程

  1. 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。
    S002
    disconnect all power
    警告
    设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
  2. 从节点套筒上卸下节点。
    1. 拧松节点套筒侧面的四颗指旋螺钉。
    2. 将节点从节点套筒中滑出。

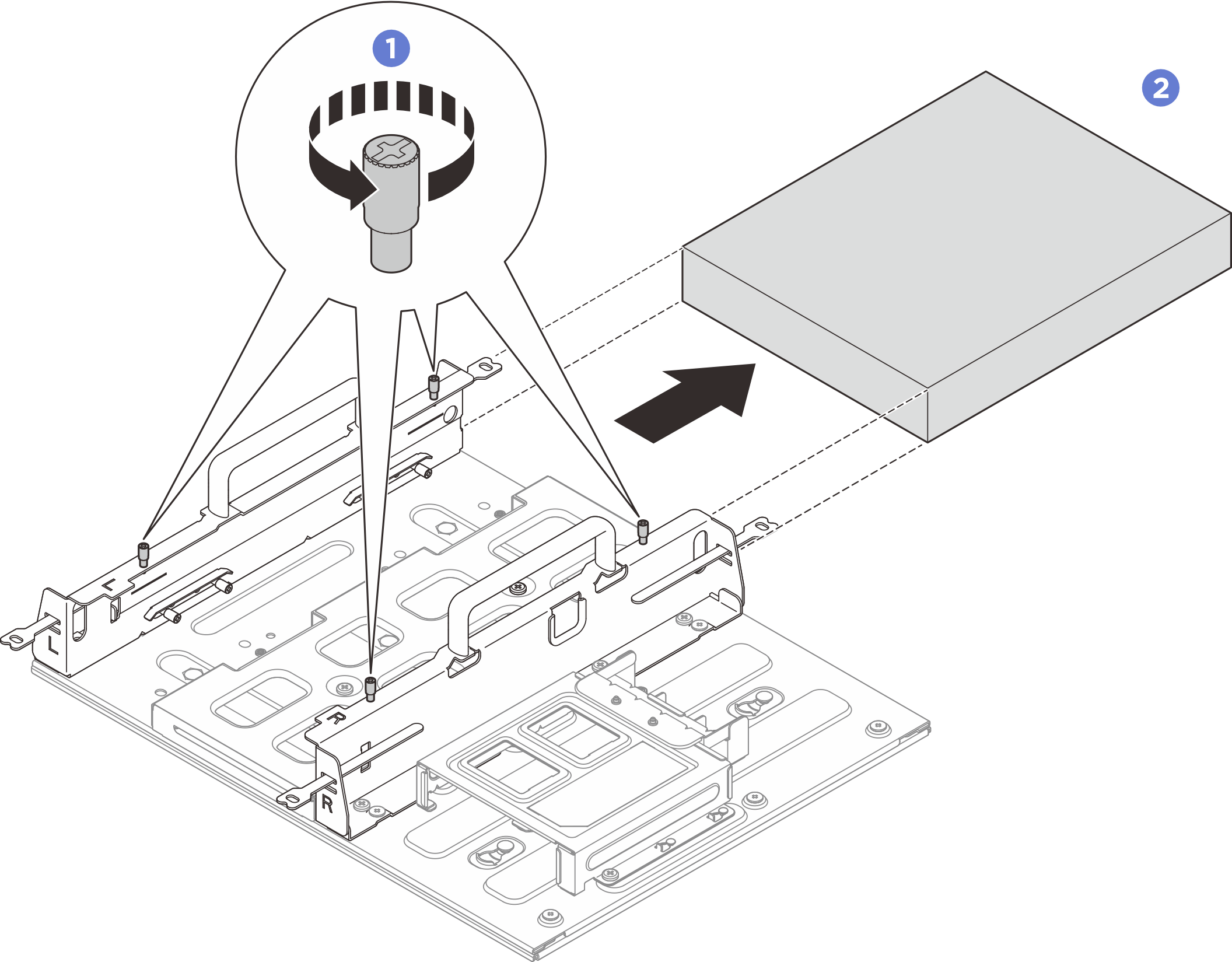

      图 1. 从节点套筒中卸下节点

从墙上卸下节点套筒组合件​

过程

  1. 为本任务做好准备。
    1. 从节点套筒上卸下节点。请参阅从节点套筒中卸下节点。
    2. 从电源适配器仓中卸下电源适配器。请参阅卸下电源适配器（壁挂/吊挂/DIN 导轨安装）中的步骤 1 和步骤 2。
  2. 从壁挂板上卸下节点套筒。
    1. 卸下固定节点套筒的十二颗螺钉。
      图 2. 卸下带扩展套件的节点套筒

      图 3. 卸下不带扩展套件的节点套筒

    2. 推动节点套筒，直至壁挂板上的导销卡入锁眼的大开口中；然后，将节点套筒从壁挂板上取下。
      图 4. 卸下节点套筒

  3. 松开固定壁挂板的四颗 M4 螺钉和八颗 M6 螺钉；然后，将壁挂板从墙上取下。
    图 5. 卸下壁挂板

    图 6. M4 螺钉的位置

    图 7. M6 螺钉的位置
