Remover um nó da parede ou do teto

Procedimento

1. Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
   S002



   CUIDADO

   O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
2. Remova o nó da gaveta do nó.
   1. Solte os quatro parafusos de aperto manual na lateral da gaveta do nó.
   2. Deslize o nó para fora da gaveta do nó.

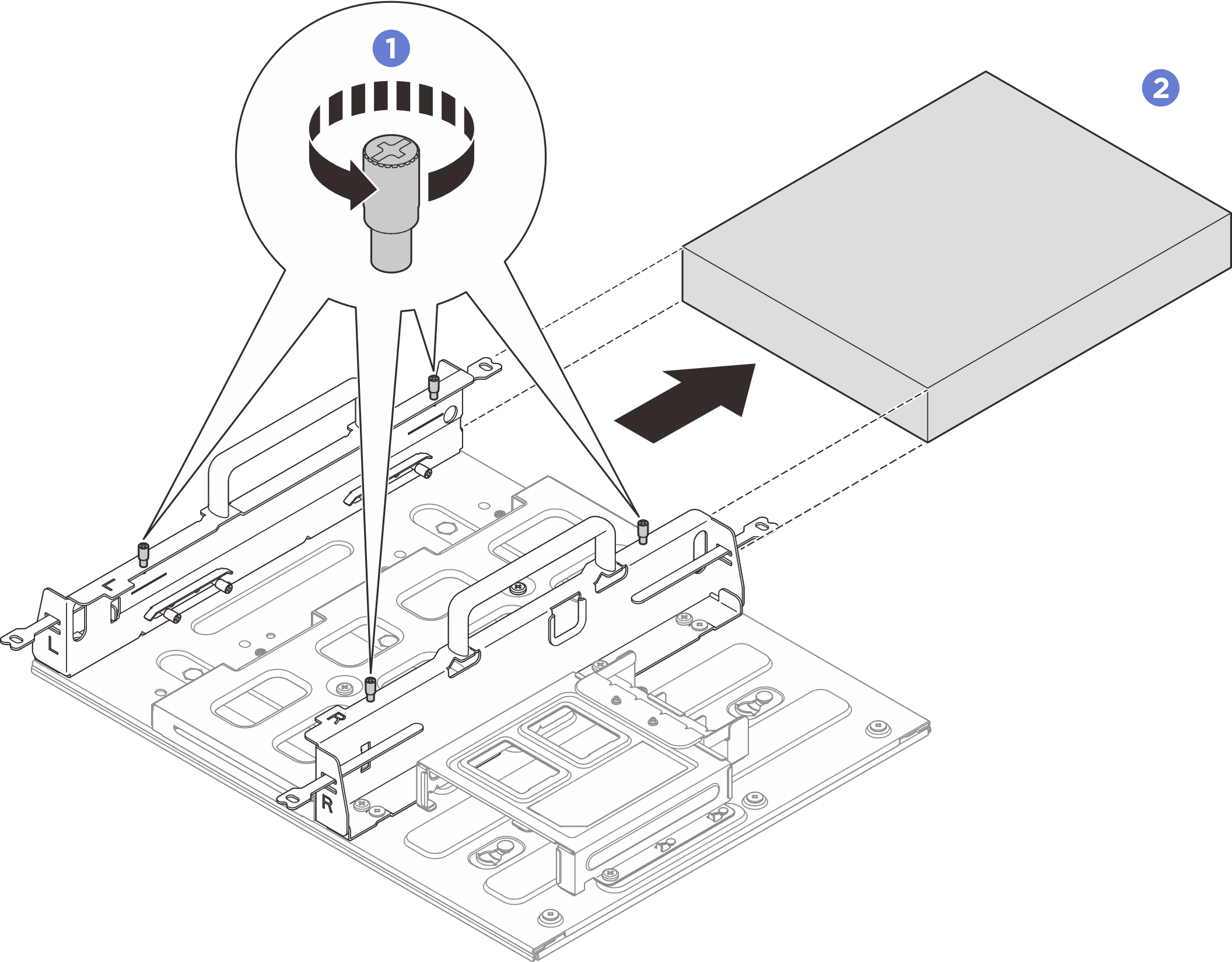

      Figura 1. Remoção de um nó de uma gaveta do nó



Procedimento

1. Faça as preparações para essa tarefa.
   1. Remover o nó da gaveta do nó. Consulte Remover um nó da gaveta do nó.
   2. Remova o adaptador de energia do respectivo compartimento. Consulte as etapas 1 e 2 em Remover um adaptador de energia (montagem em trilho DIN/parede/teto).
2. Remova a gaveta do nó da placa de montagem na parede.
   1. Remova os doze parafusos que prendem a gaveta do nó.
      Figura 2. Removendo a gaveta do nó com o kit de expansão



      Figura 3. Removendo a gaveta do nó sem o kit de expansão


   2. Deslize a gaveta do nó até que os pinos-guia da placa de montagem na parede se encaixem na abertura grande do buraco da fechadura; em seguida, remova a gaveta do nó da placa de montagem na parede.
      Figura 4. Removendo a gaveta do nó


3. Solte os quatro parafusos M4 e os oito parafusos M6 que fixam a placa de montagem na parede; em seguida, remova a placa de montagem na parede.
   Figura 5. Removendo a placa de montagem na parede



   Figura 6. Locais dos parafusos M4

   Figura 7. Locais dos parafusos M6
