벽 또는 천장에서 노드 제거

절차

1. 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
   S002



   경고

   장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
2. 노드 슬리브에서 노드를 제거하십시오.
   1. 노드 슬리브의 측면에 있는 나비 나사 4개를 풀어 주십시오.
   2. 노드 슬리브 밖으로 노드를 미십시오.

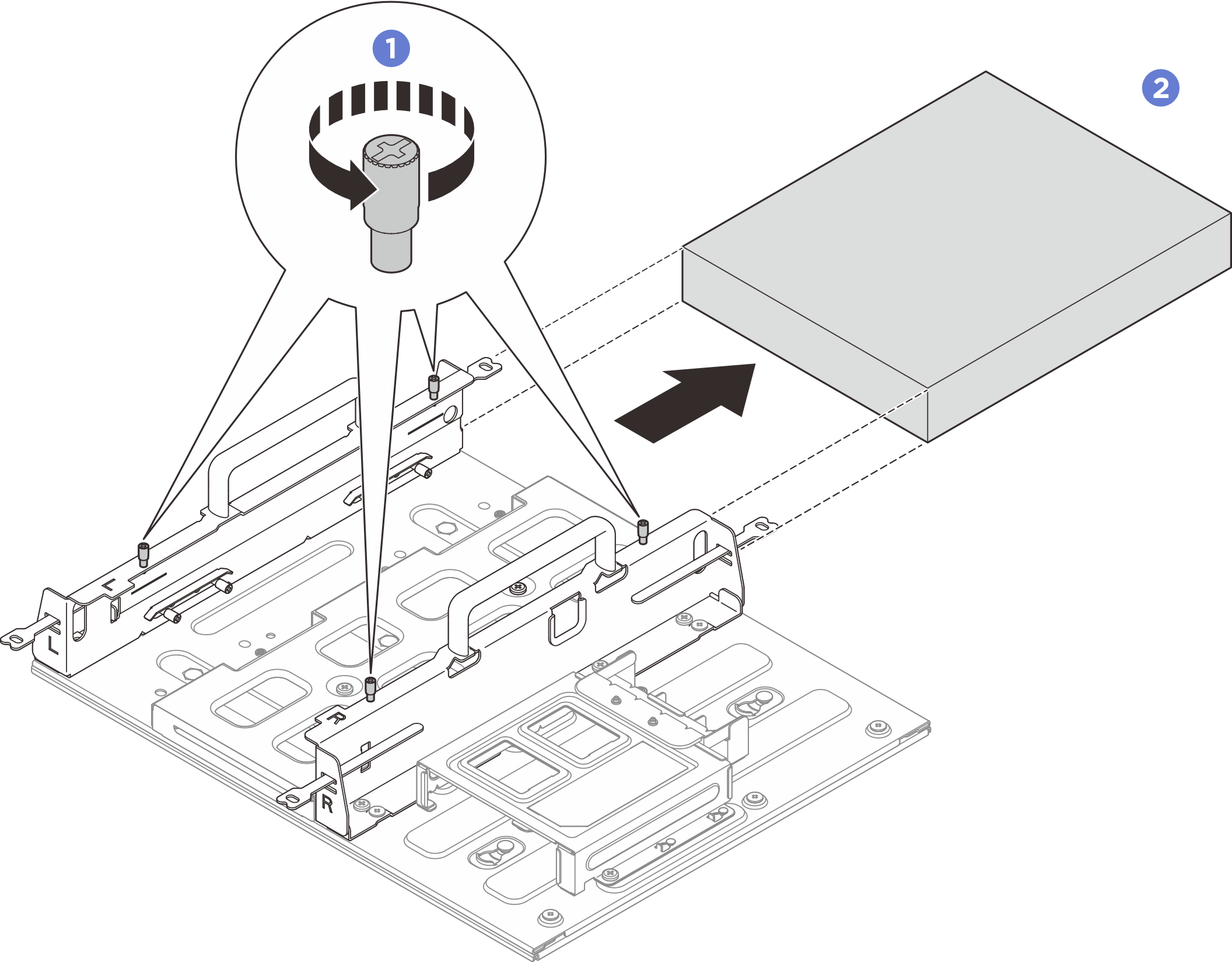

      그림 1. 노드 슬리브에서 노드 제거



절차

1. 이 작업을 준비하십시오.
   1. 노드 슬리브에서 노드를 제거하십시오. 노드 슬리브에서 노드 제거의 내용을 참조하십시오.
   2. 전원 어댑터 케이지에서 전원 어댑터를 제거하십시오. 전원 어댑터 제거(벽/천장/DIN 레일 마운트)의 1단계와 2단계를 참조하십시오.
2. 벽 마운트 플레이트에서 노드 슬리브를 제거합니다.
   1. 노드 슬리브를 고정하는 나사 12개를 제거하십시오.

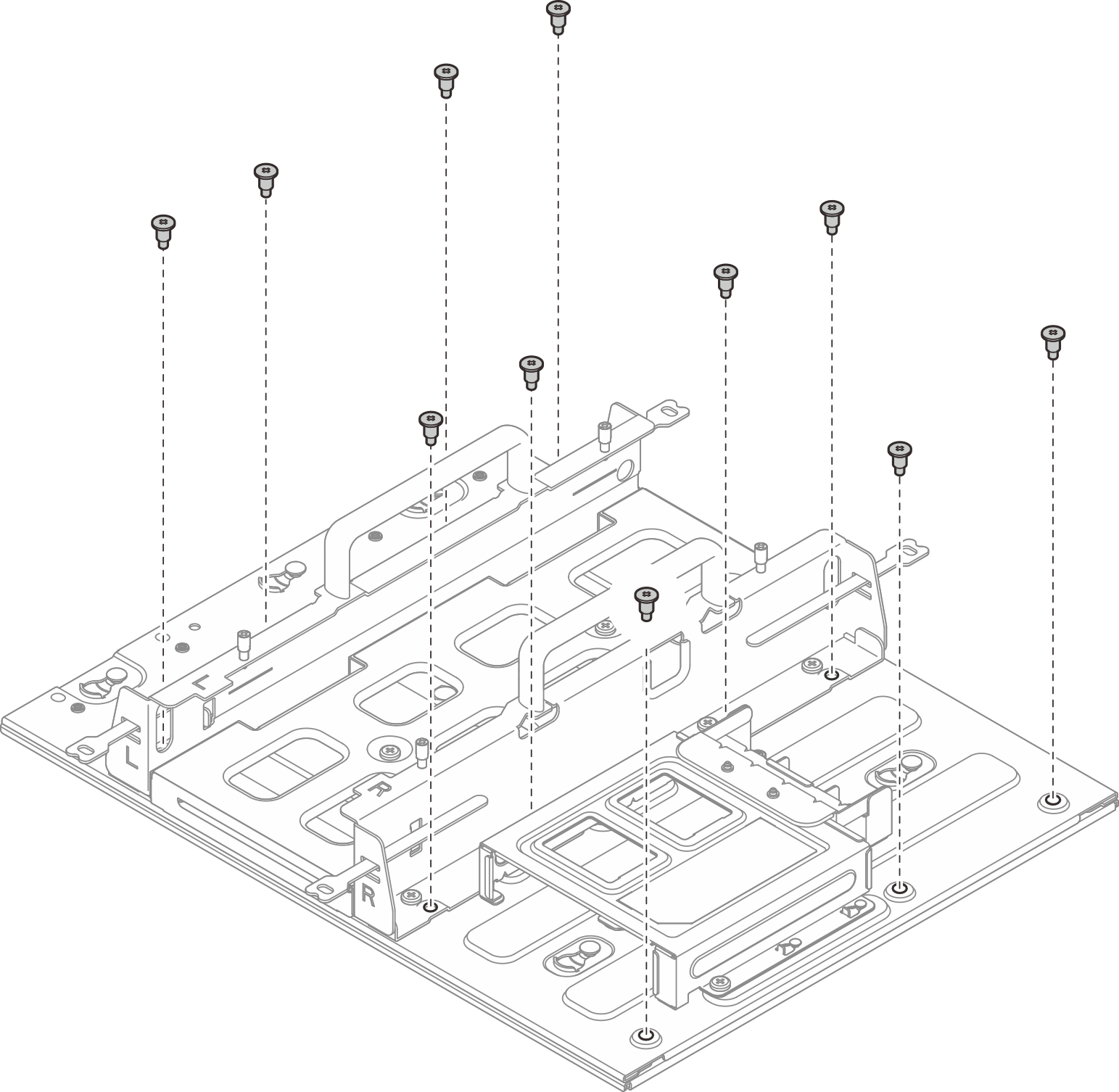

      그림 2. 확장 키트를 사용해 노드 슬리브 제거

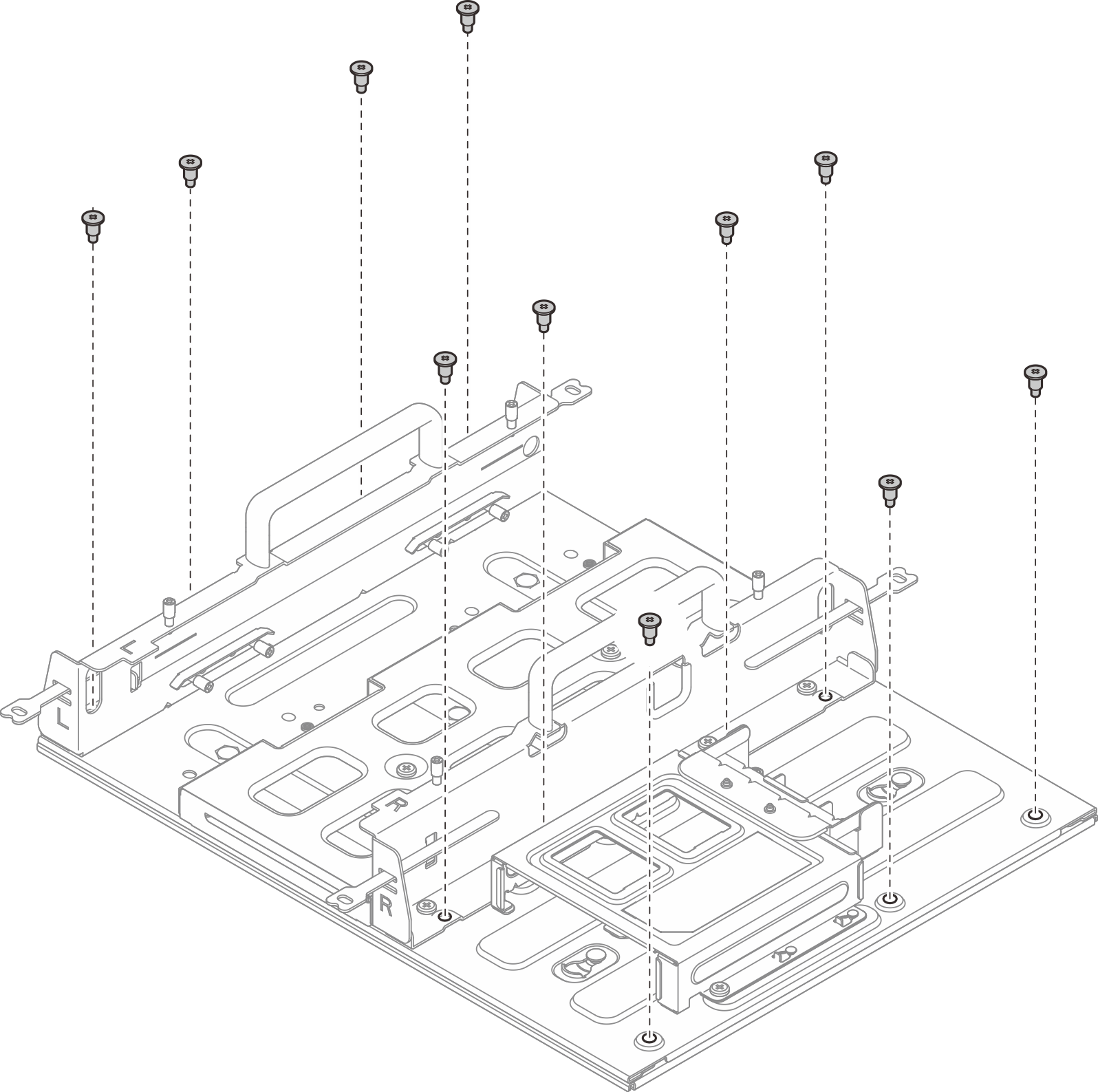

      그림 3. 확장 키트를 사용하지 않고 노드 슬리브 제거


   2. 벽 마운트 플레이트의 가이드 핀이 큰 열쇠 구멍에 장착될 때까지 노드 슬리브를 밀어 넣습니다. 그런 다음 벽 마운트 플레이트에서 노드 슬리브를 제거합니다.

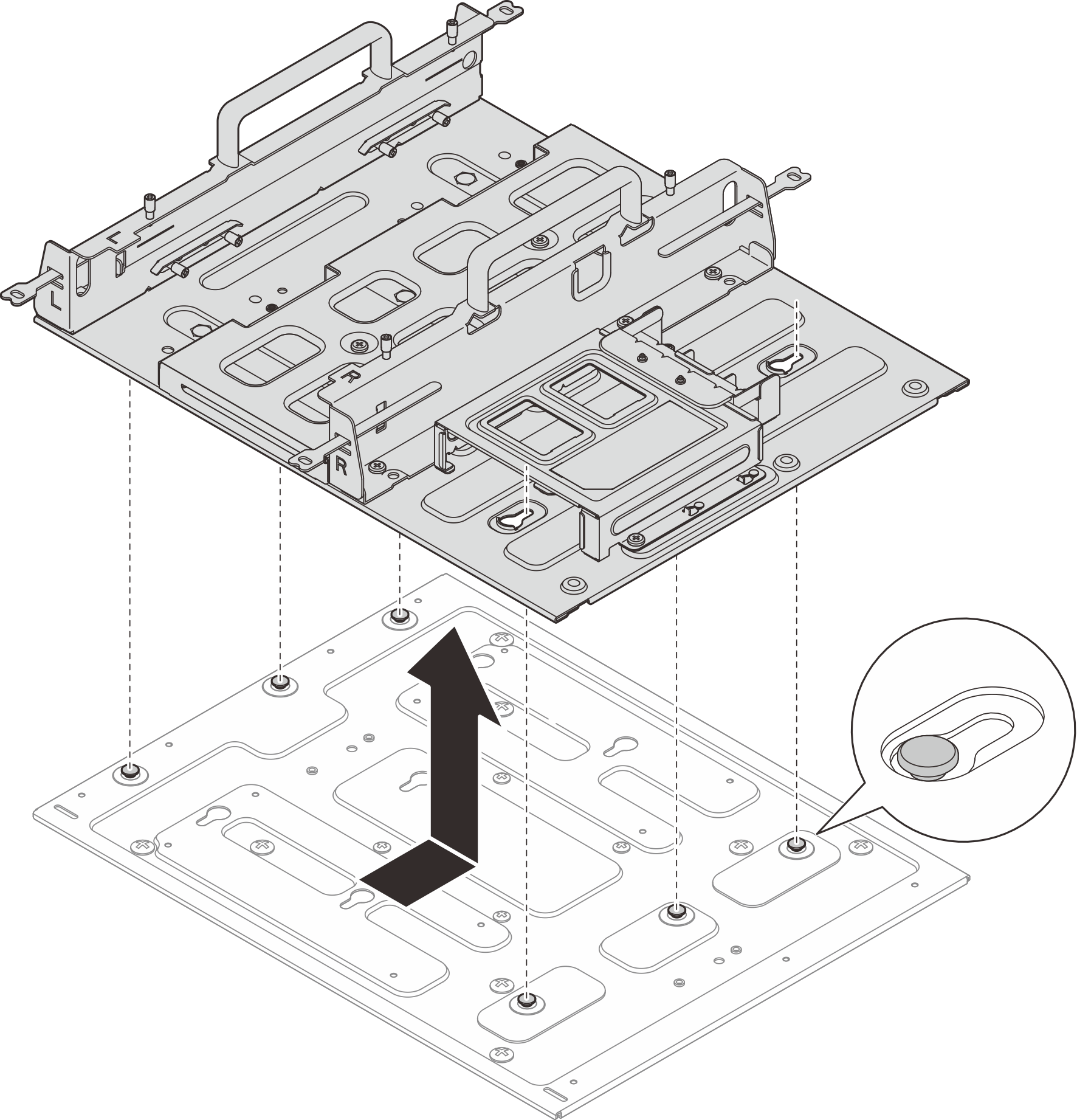

      그림 4. 노드 슬리브 제거


3. 벽 마운트 플레이트를 고정하는 M4 나사 4개와 M6 나사 8개를 풉니다. 그런 다음 벽에서 벽 마운트 플레이트를 제거합니다.

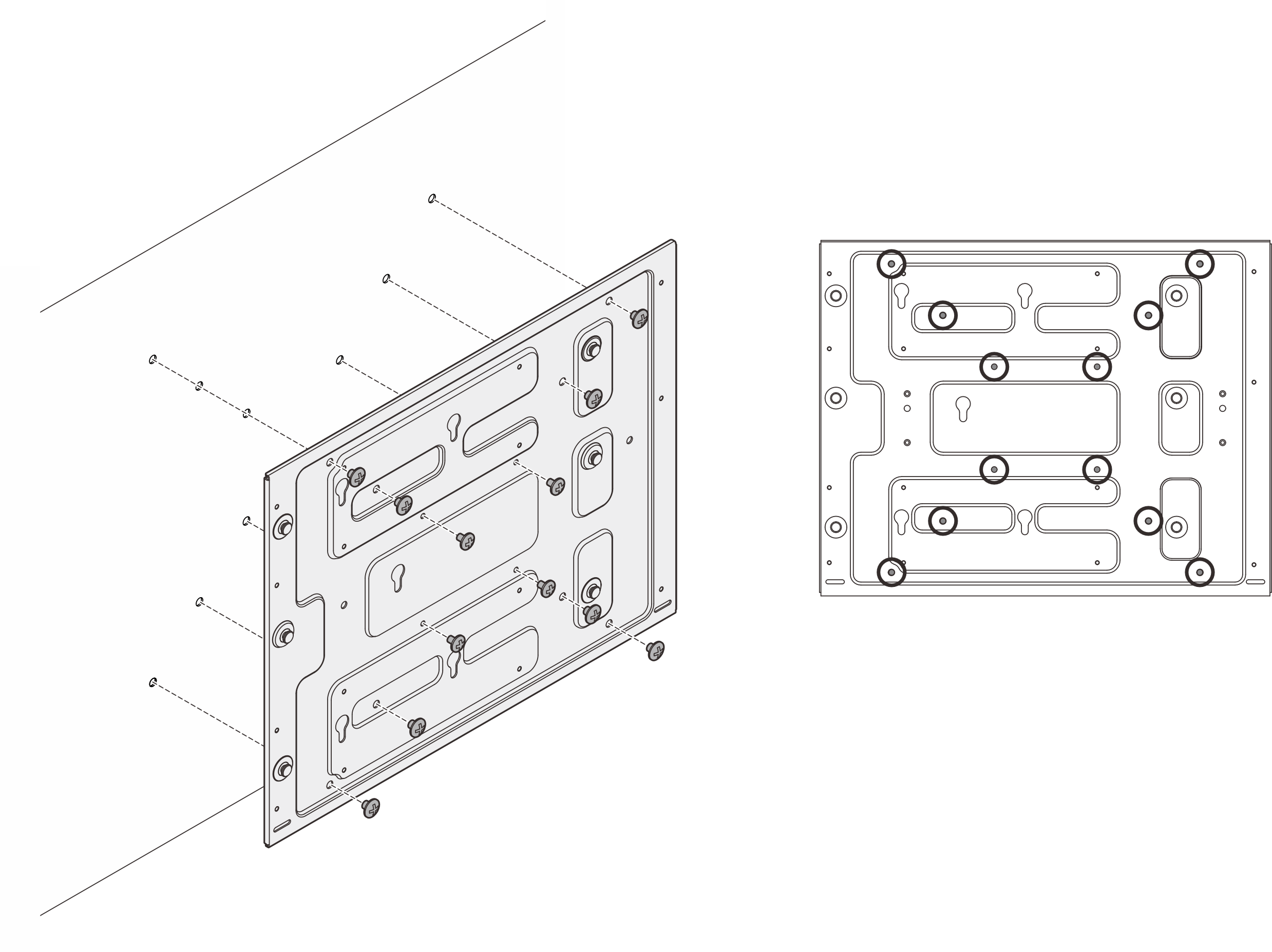

   그림 5. 벽 마운트 플레이트 제거

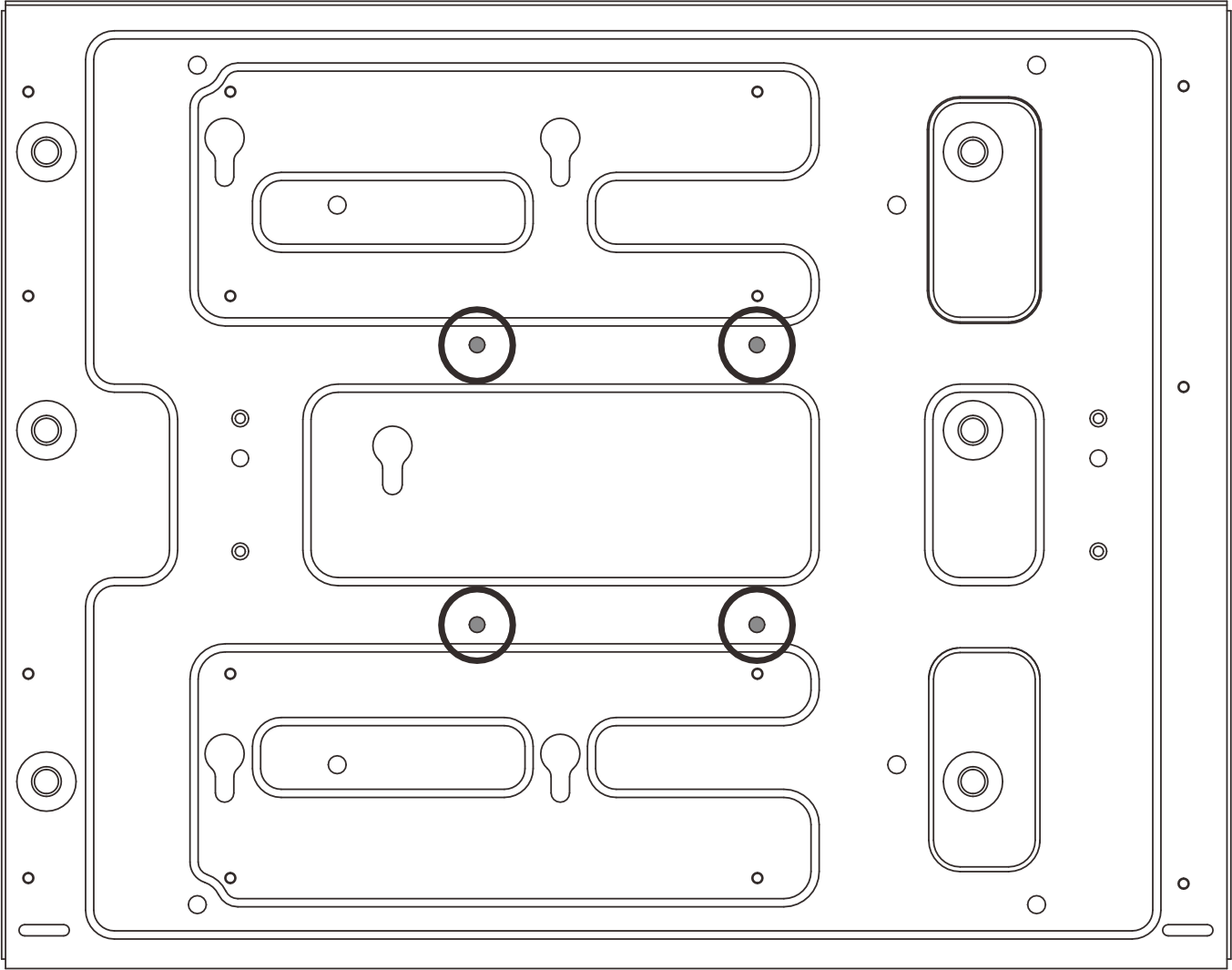

   그림 6. M4 나사 위치

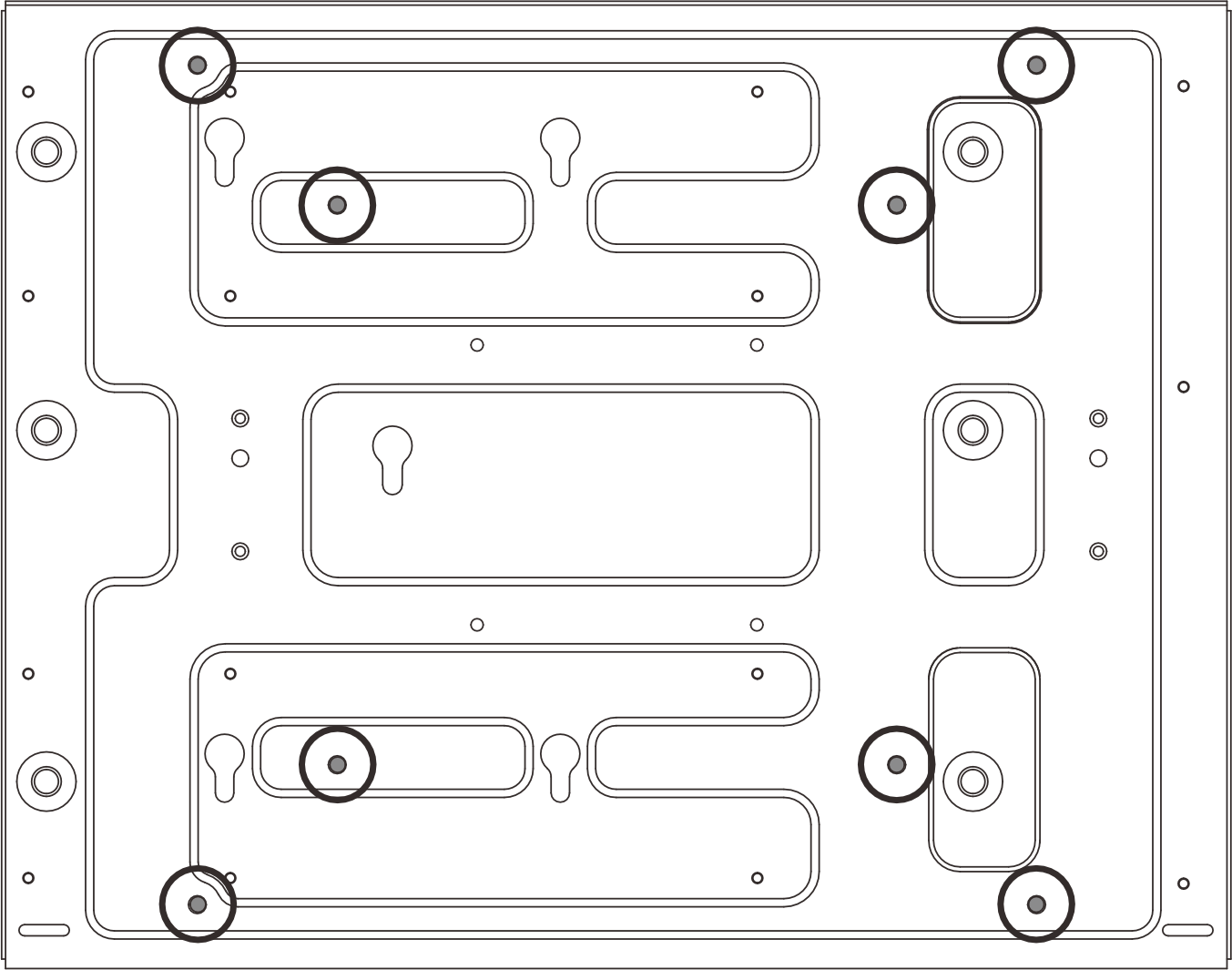

   그림 7. M6 나사 위치
