벽 또는 천장에 노드 설치

절차

1. 벽 마운트 구성에는 M4 나사 4개와 M6 나사 8개가 필요합니다. 이 작업을 위해 나사 및 관련 부품을 준비합니다.
   주

   나사 베이스의 적절한 길이는 자격을 갖춘 전문가가 평가해야 합니다.

   표 1. 내부 M4 나사 4개의 최대 크기

   	1 8.5~10.5mm(0.334~0.413인치)	2 3~3.4mm(0.118~0.133인치)	3 M4(#7-19T)

   표 2. 외부 M6 나사 8개의 최대 크기

   	1 12.5~14.5mm(0.492~0.570인치)	2 3~3.4mm(0.118~0.133인치)	3 M6(#14-14T)

2. 벽 마운트 플레이트에서 노드 슬리브를 제거합니다.
   1. 노드 슬리브를 고정하는 나사 12개를 제거하십시오.
      그림 1. 확장 키트를 사용해 노드 슬리브 제거



      그림 2. 확장 키트를 사용하지 않고 노드 슬리브 제거


   2. 벽 마운트 플레이트의 가이드 핀이 큰 열쇠 구멍에 장착될 때까지 노드 슬리브를 밀어 넣습니다. 그런 다음 벽 마운트 플레이트에서 노드 슬리브를 제거합니다.
      그림 3. 노드 슬리브 제거


3. (선택 사항) 나사 구멍이 없는 평평한 벽에 벽 마운트 플레이트를 장착하려면 필요한 경우 벽에 12개의 나사 구멍을 뚫습니다.
   1. 벽 마운트 플레이트를 마운트 위치에 대고 누릅니다.
   2. 연필로 나사 구멍 위치를 표시합니다.
   3. 표시된 대로 12개의 나사 구멍을 뚫습니다.

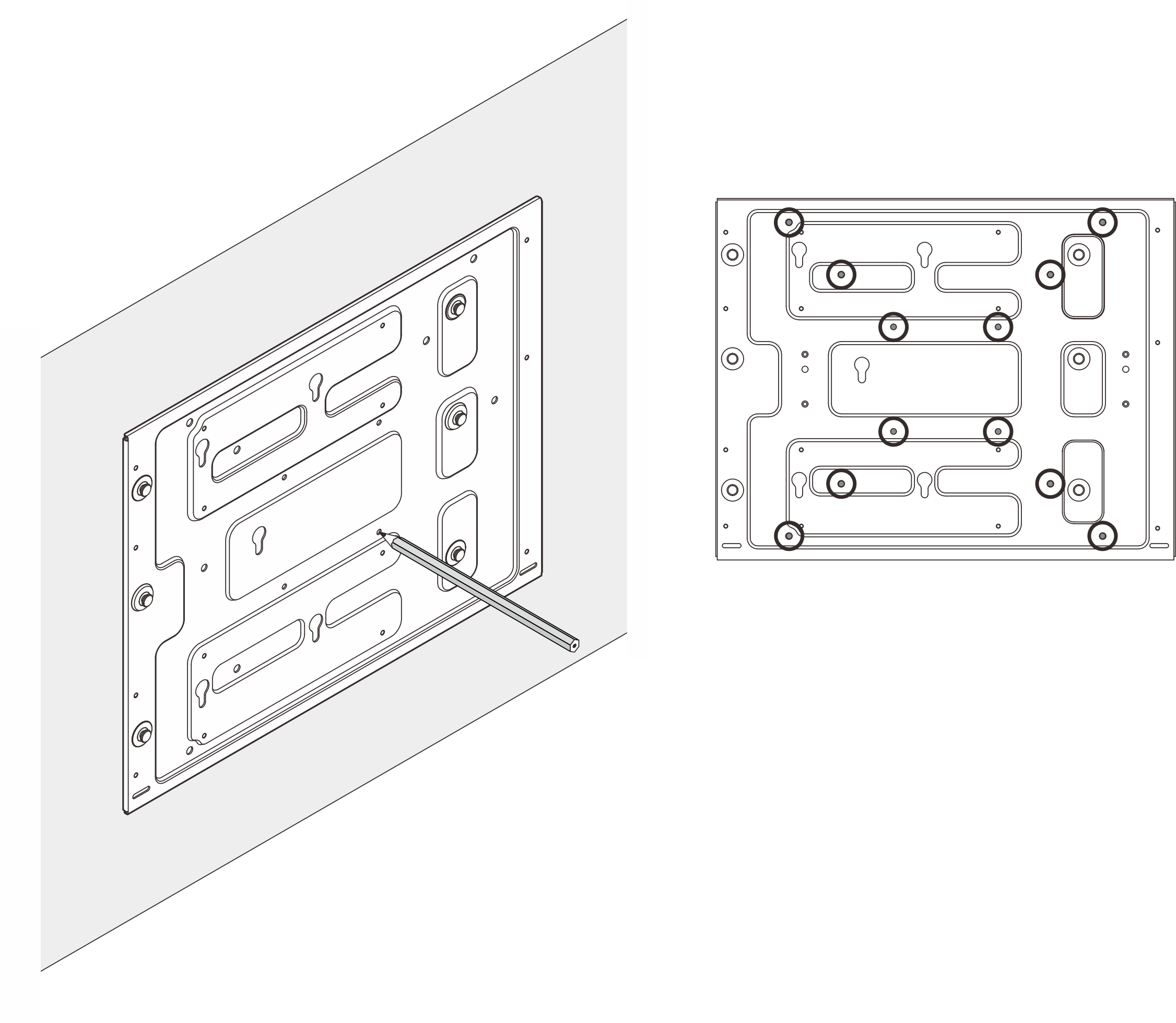

   그림 4. 나사 구멍 위치


4. M4 나사 4개와 M6 나사 8개를 사용하여 벽 마운트 플레이트를 벽에 고정합니다.
   그림 5. 벽 마운트 플레이트 설치



   그림 6. M4 나사 위치

   그림 7. M6 나사 위치

5. 벽 마운트 플레이트에 노드 슬리브를 설치합니다.
   1. 노드 슬리브를 벽 마운트 플레이트의 가이드 핀에 맞춥니다.
   2. 노드 슬리브를 벽 마운트 판 쪽으로 내린 다음 가이드 핀이 열쇠 구멍의 작은 구멍에 장착될 때까지 노드 슬리브를 밉니다.
      주

      노드 슬리브 홀더 앞면에는 사용자의 왼손과 오른손을 나타내는 "L" 및 "R" 로고가 표시되어 있습니다(노드 앞면에서 볼 때). 그림과 같이 올바른 방향으로 노드 슬리브를 설치해야 합니다.

      그림 8. 노드 슬리브 설치


   3. 11개의 나사로 노드 슬리브를 고정합니다.
      그림 9. 확장 키트를 사용해 노드 슬리브 설치



      그림 10. 확장 키트를 사용하지 않고 노드 슬리브 설치



절차

노드 슬리브에 노드를 설치하십시오.

1. 노드를 노드 슬리브에 정렬시킨 다음, 노드가 멈출 때까지 노드 슬리브에 노드를 삽입하여 밀어 넣습니다.
2. 노드 슬리브의 측면에 있는 나비 나사 4개를 조이십시오.

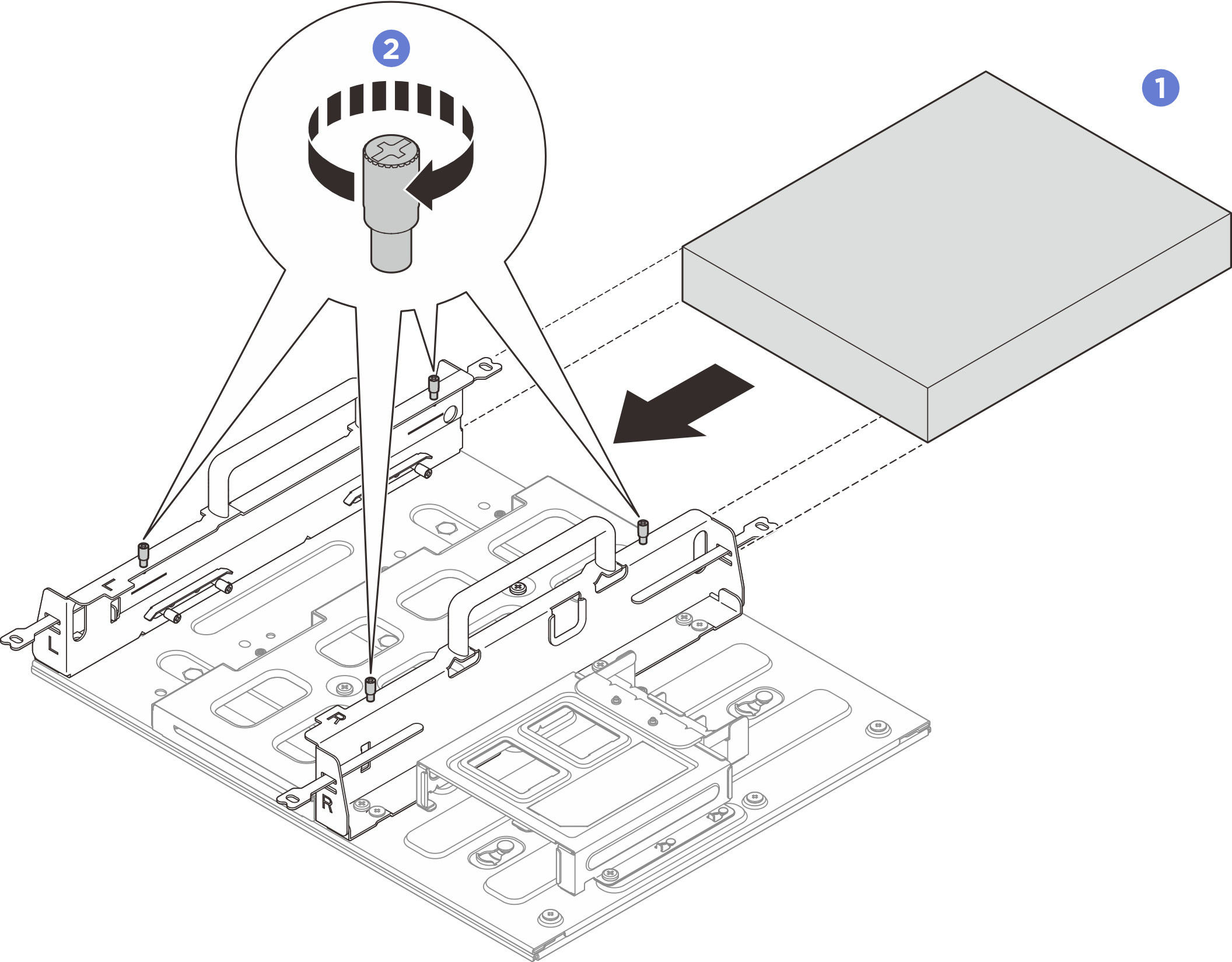

그림 11. 노드 슬리브에 노드 설치
