Einen Knoten an der Wand oder an der Decke installieren

Mithilfe der Informationen in diesem Abschnitt können Sie einen Knoten an der Wand oder Decke befestigen.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Stellen Sie sicher, dass vor dem Knoten ein Abstand von 500 mm zum Installieren/Entfernen von Komponenten vorhanden ist.

  • Das Höchstgewicht des SE100 Knotens mit Knotenhülse beträgt 7,3 kg (16 lbs). Das Höchstgewicht des SE100 Knotens mit Erweiterungssatz in der Knotenhülse beträgt 7,9 kg (17,4 lbs). Für eine sichere Installation muss die Wand für die Montage des Knotens das 5-fache Gewicht tragen können:
    • Konfiguration des Knotens mit Knotenhülse: unterstützt 36,5 kg (80 lbs)
    • Konfiguration des Knotens mit Erweiterungssatz in der Knotenhülse: unterstützt 39,5 kg (87 lbs)
    Andernfalls muss die Oberfläche verstärkt werden, um diese Anforderung zu erfüllen.

  • Achten Sie darauf, keine hinter der Wand liegenden Installationen zu beschädigen, z. B. Wasser‑, Gas‑ oder Stromleitungen.

Wichtig
Diese Aufgabe muss von qualifizierten Technikern durchgeführt werden.
Anmerkung
  • Wenn die Knotenhülse bereits an der Wand installiert ist, beginnen Sie mit Knoten in der Knotenhülse installieren
  • Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.

Knotenhülsenbaugruppe an der Wand installieren​

Vorgehensweise

  1. Für die Konfiguration mit Wandmontage sind vier M4-Schrauben und acht M6-Schrauben erforderlich. Legen Sie die Schrauben und zugehörigen Teile für diese Aufgabe bereit.
    Anmerkung
    Die passende Länge der Schraube sollte von qualifizierten Technikern ermittelt werden.

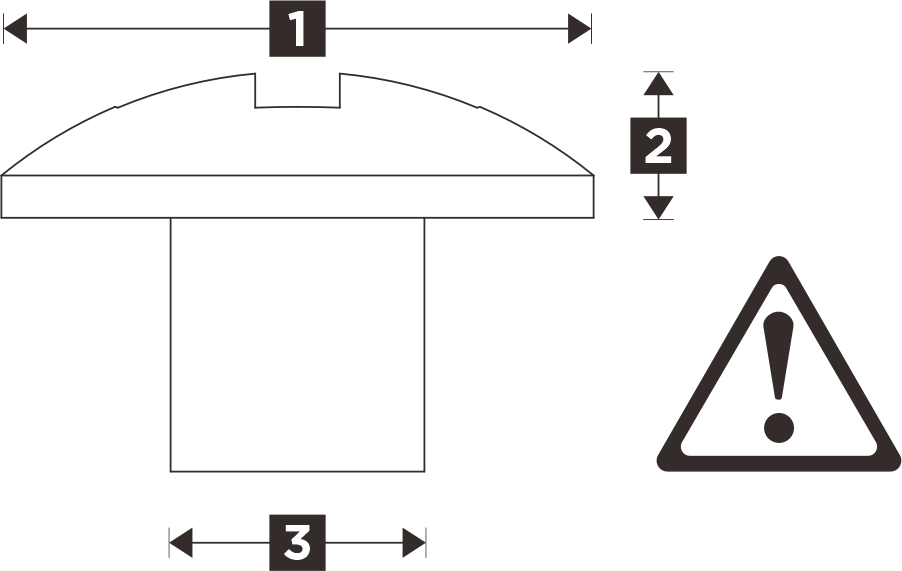

    Tabelle 1. Max. Schraubengröße für die inneren vier M4-Schrauben
    		1 8,5 bis 10,5 mm2 3 bis 3,4 mm3 M4 (#7-19T)
    Tabelle 2. Max. Schraubengröße für die äußeren acht M6-Schrauben
    		1 12,5 bis 14,5 mm2 3 bis 3,4 mm3 M6 (#14-14T)
  2. Entfernen Sie die Knotenhülse von der Wandmontageplatte.
    1. Entfernen Sie die zwölf Schrauben, mit denen die Knotenhülse befestigt ist.
      Abbildung 1. Entfernen der Knotenhülse mit Erweiterungssatz

      Abbildung 2. Entfernen der Knotenhülse ohne Erweiterungssatz

    2. Schieben Sie die Knotenhülse so weit, bis die Führungsstifte an der Wandmontageplatte in der großen Öffnung der Schlüssellochöffnung sitzen. Entfernen Sie die Knotenhülse anschließend von der Wandmontageplatte.
      Abbildung 3. Entfernen der Knotenhülse

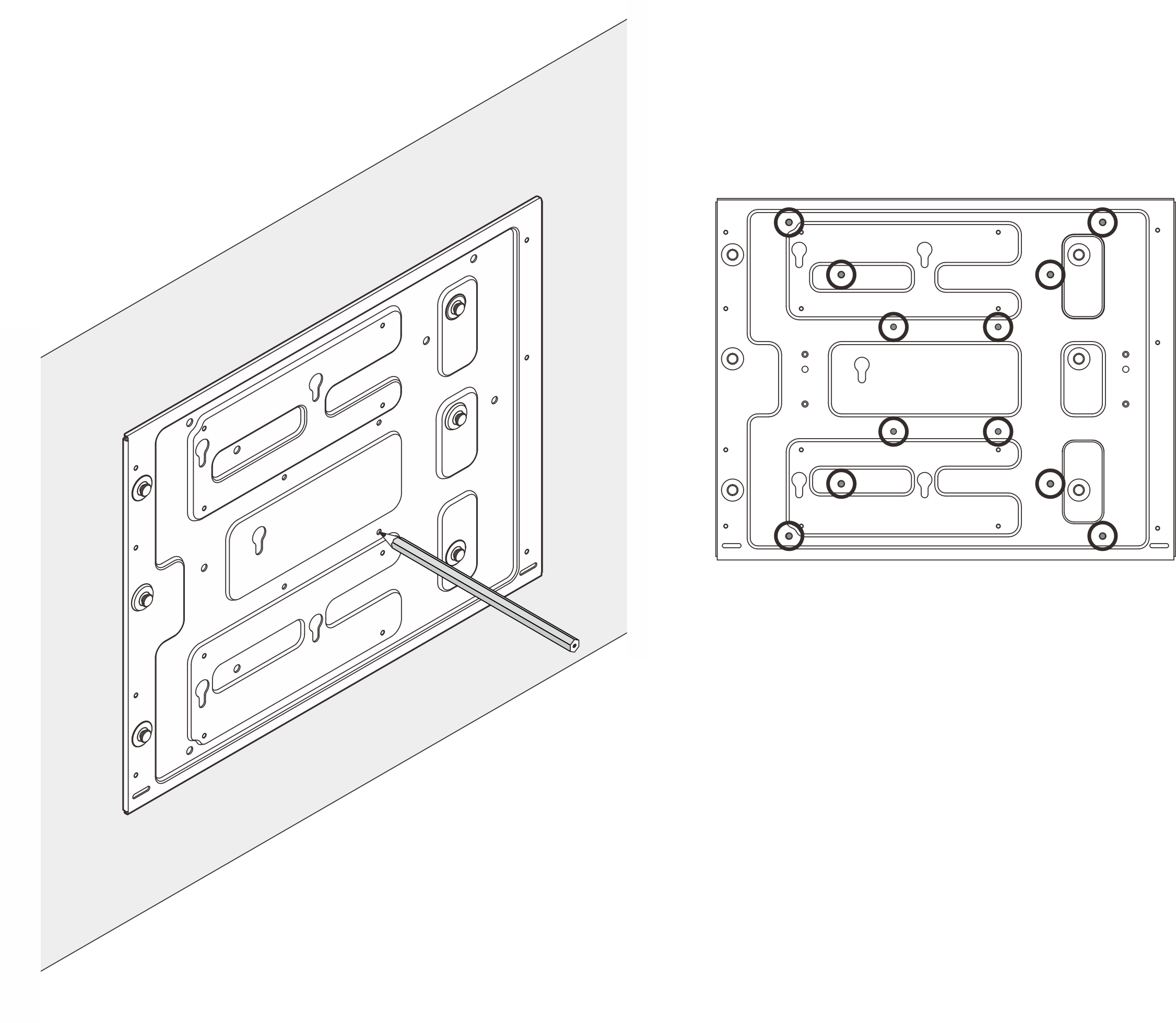

  3. (Optional) Um die Wandmontageplatte an einer ebenen Wand ohne Schraubenlöcher zu befestigen, bohren Sie bei Bedarf zwölf Schraubenlöcher in die Wand.
    1. Halten Sie die Wandmontageplatte in der gewünschten Befestigungsposition an die Wand.
    2. Markieren Sie die Positionen der Schraubenlöcher mit einem Bleistift.
    3. Bohren Sie zwölf Schraubenlöcher wie markiert.
    Abbildung 4. Positionen der Schraubenlöcher

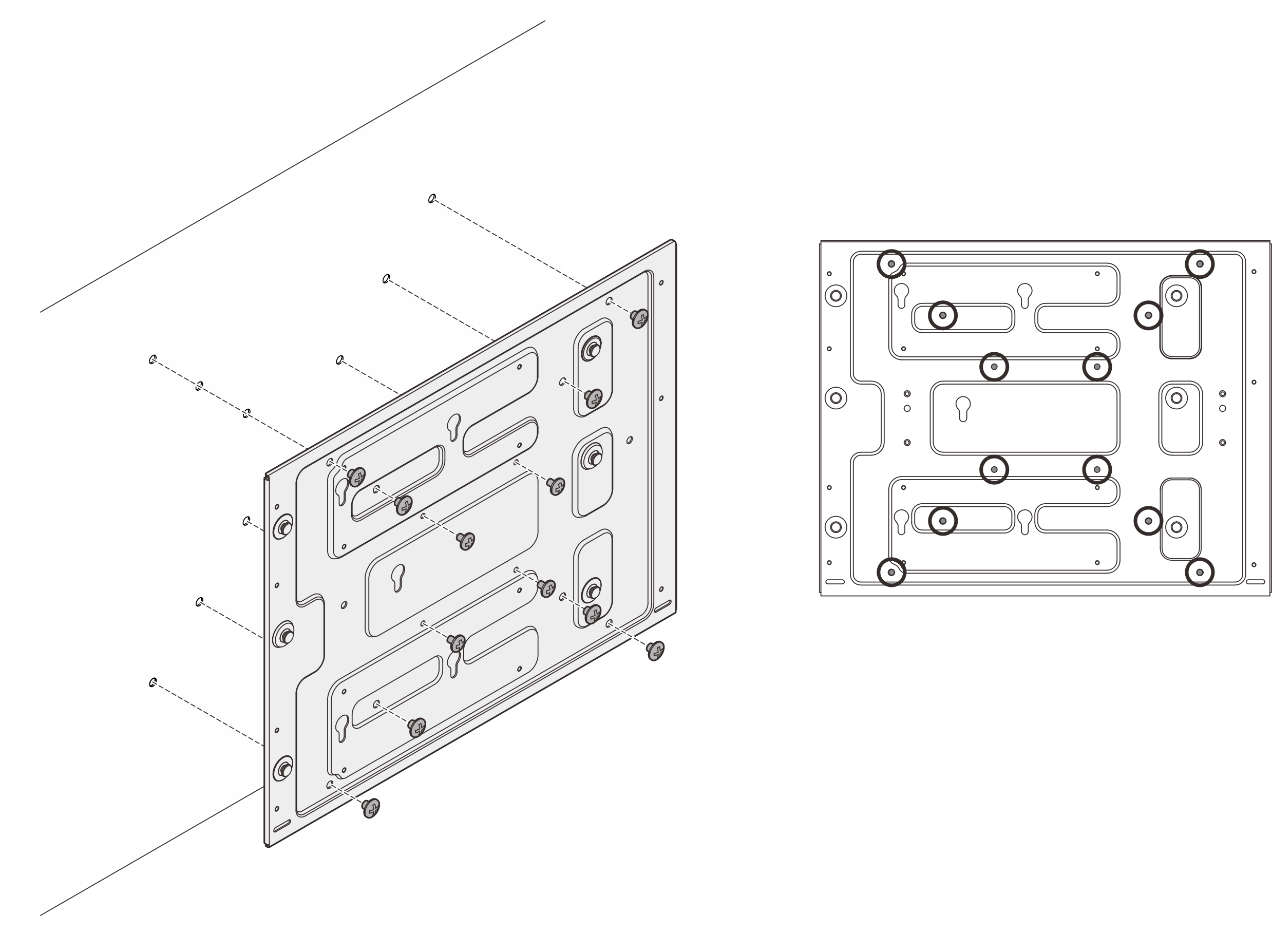

  4. Befestigen Sie die Wandmontageplatte mit vier M4-Schrauben und acht M6-Schrauben an der Wand.
    Abbildung 5. Installieren der Wandmontageplatte

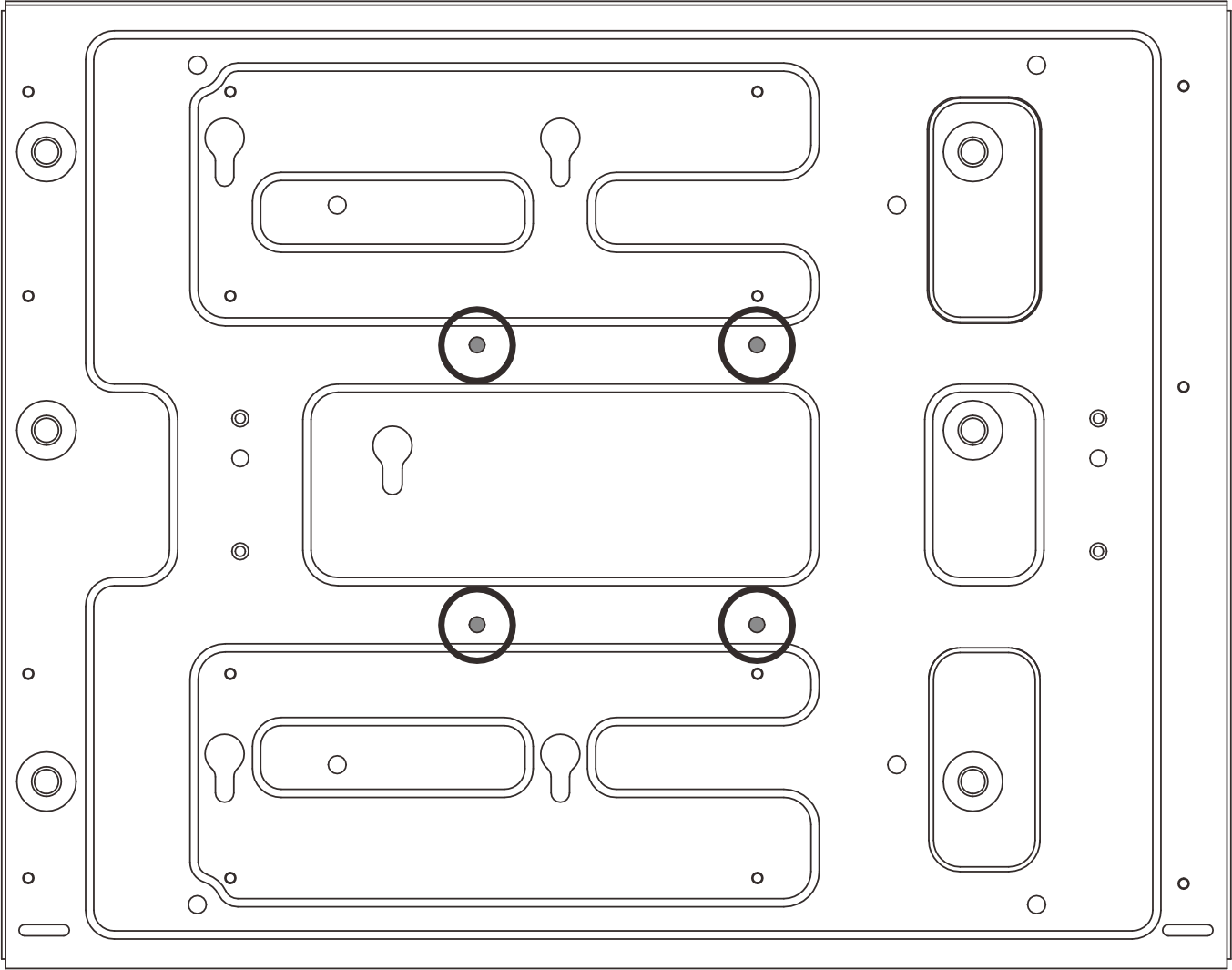

    Abbildung 6. Positionen der M4-Schrauben

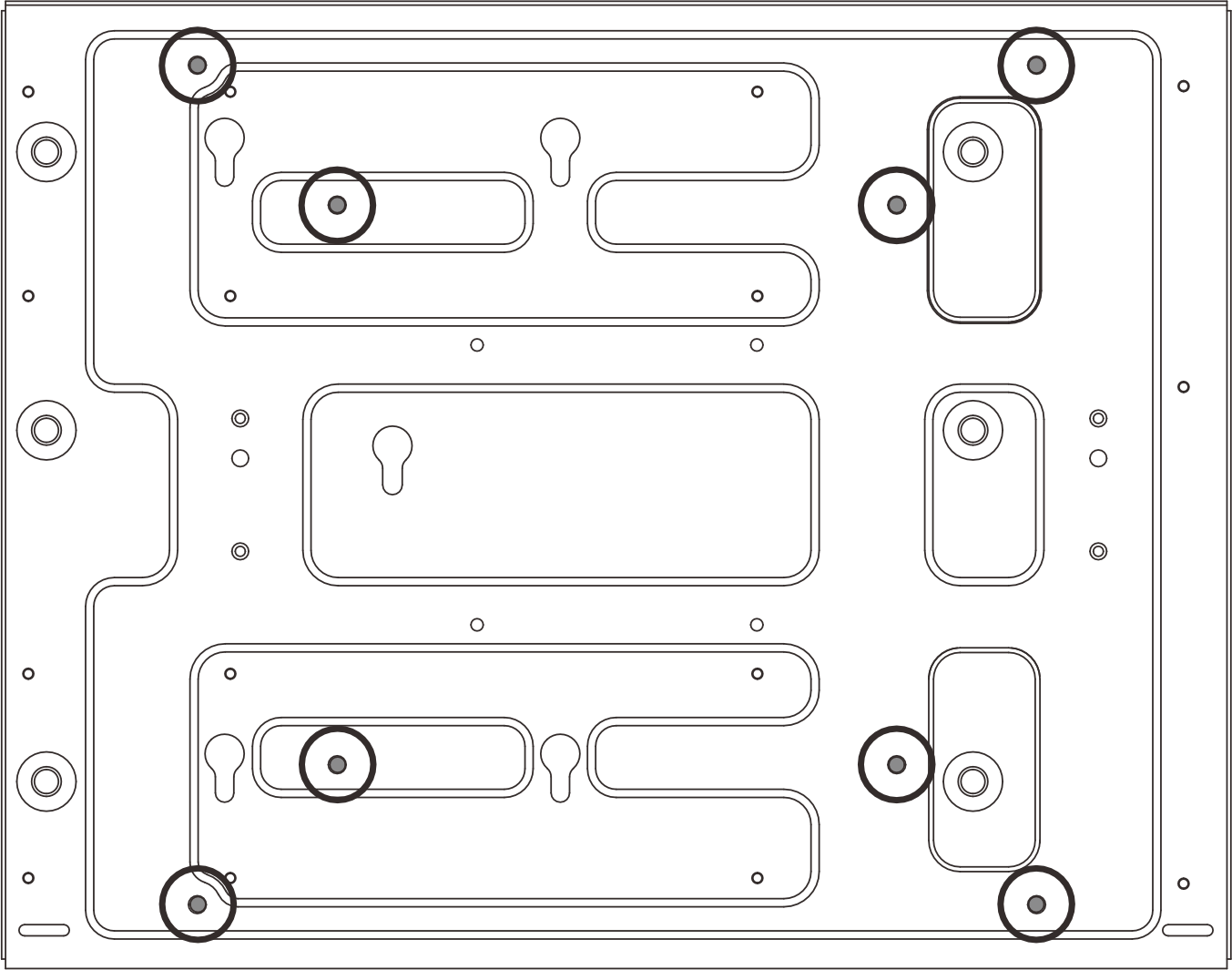

    Abbildung 7. Positionen der M6-Schrauben

  5. Installieren Sie die Knotenhülse an der Wandmontageplatte.
    1. Richten Sie die Knotenhülse an den Führungsstiften der Wandmontageplatte aus.
    2. Senken Sie die Knotenhülse auf die Wandmontageplatte ab. Schieben Sie dann die Knotenhülse, bis die Führungsstifte in der kleinen Öffnung der Schlüssellochöffnung sitzen.
      Anmerkung
      Auf der Vorderseite der Knotenhülsenhalterung sehen Sie die Markierungen „L“ und „R“, die für die linke und rechte Hand des Benutzers stehen (von der Vorderseite des Knotens aus gesehen). Stellen Sie sicher, dass Sie die Knotenhülse wie in der Abbildung dargestellt mit der korrekten Ausrichtung installieren.
      Abbildung 8. Installieren der Knotenhülse

    3. Befestigen Sie die Knotenhülse mit elf Schrauben.
      Abbildung 9. Installieren der Knotenhülse mit Erweiterungssatz

      Abbildung 10. Installieren der Knotenhülse ohne Erweiterungssatz

Knoten in der Knotenhülse installieren​

Vorgehensweise

Installieren Sie den Knoten in der Knotenhülse.

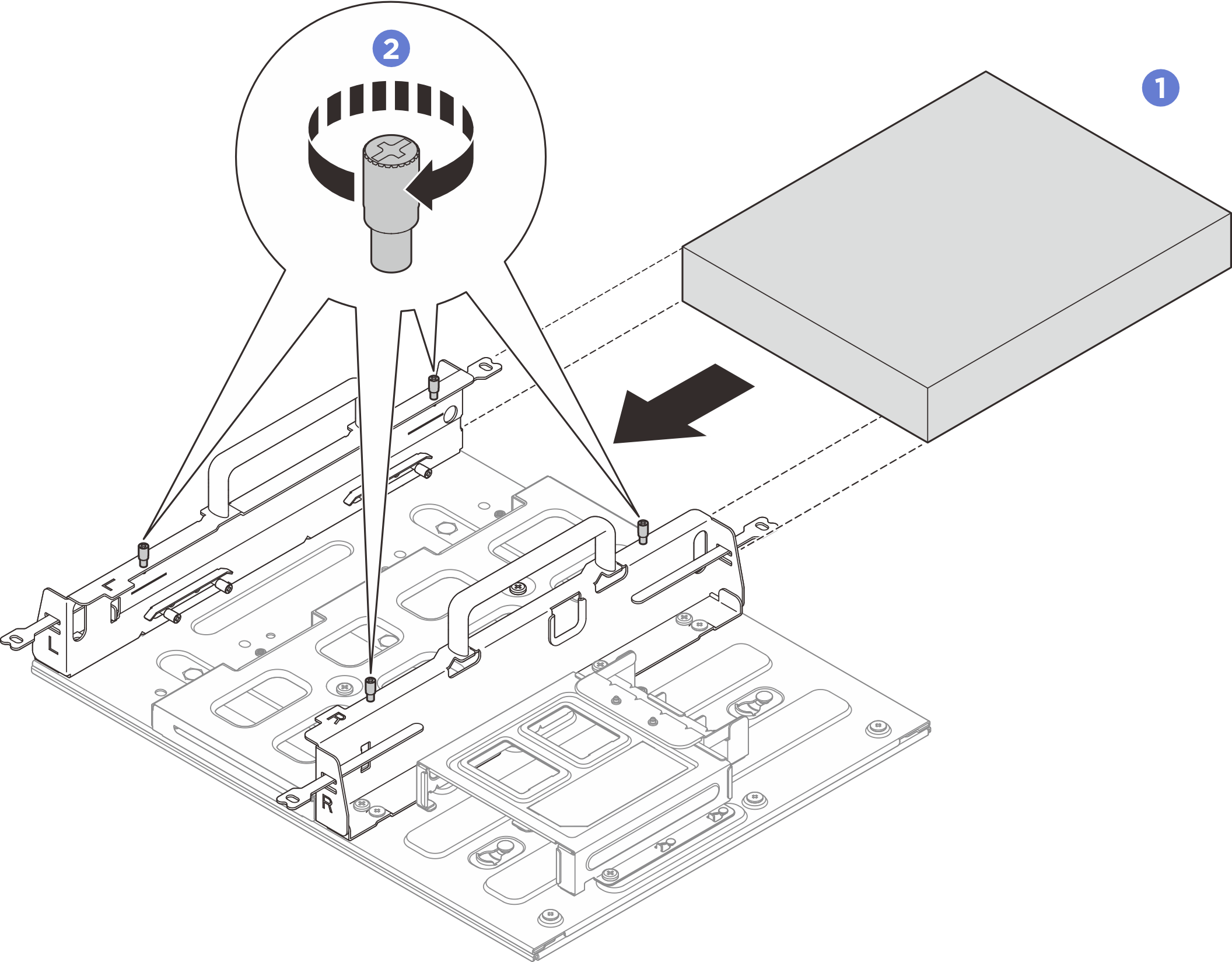

  1. Richten Sie den Knoten an der Knotenhülse aus. Schieben Sie den Knoten dann bis zum Anschlag in die Knotenhülse.
  2. Ziehen Sie die vier Rändelschrauben an der Seite der Knotenhülse an.
Abbildung 11. Installieren eines Knotens in einer Knotenhülse

Nach dieser Aufgabe

  • Installieren Sie das Netzteil und den Netzteilrahmen. Siehe Netzteil installieren (Wand-/Decken-/DIN-Schienenmontage).

  • Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
