將節點安裝到牆壁或天花板

請依照本節中的指示將節點安裝到牆壁或天花板。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
在節點前預留 500 公釐的空隙，以便進行安裝/拆卸程序。
含有節點套筒的 SE100 節點最大重量為 7.3 公斤（16 磅），而節點套筒中含擴充套件的 SE100 節點最大重量為 7.9 公斤（17.4 磅）。為了確保安裝的安全性，用於安裝節點的牆壁必須能夠承受 5 倍的節點重量：
- 具有節點套筒配置的節點：支援 36.5 公斤（80 磅）
- 節點套筒配置中含擴展套件的節點：支援 39.5 公斤（87 磅）
如果無法滿足此條件，則必須對牆面進行加固以符合此標準。
請避開現有的牆內公用設施，例如管道、天然氣或電力輸入。

重要

此作業必須由訓練有素的技術人員進行。

註

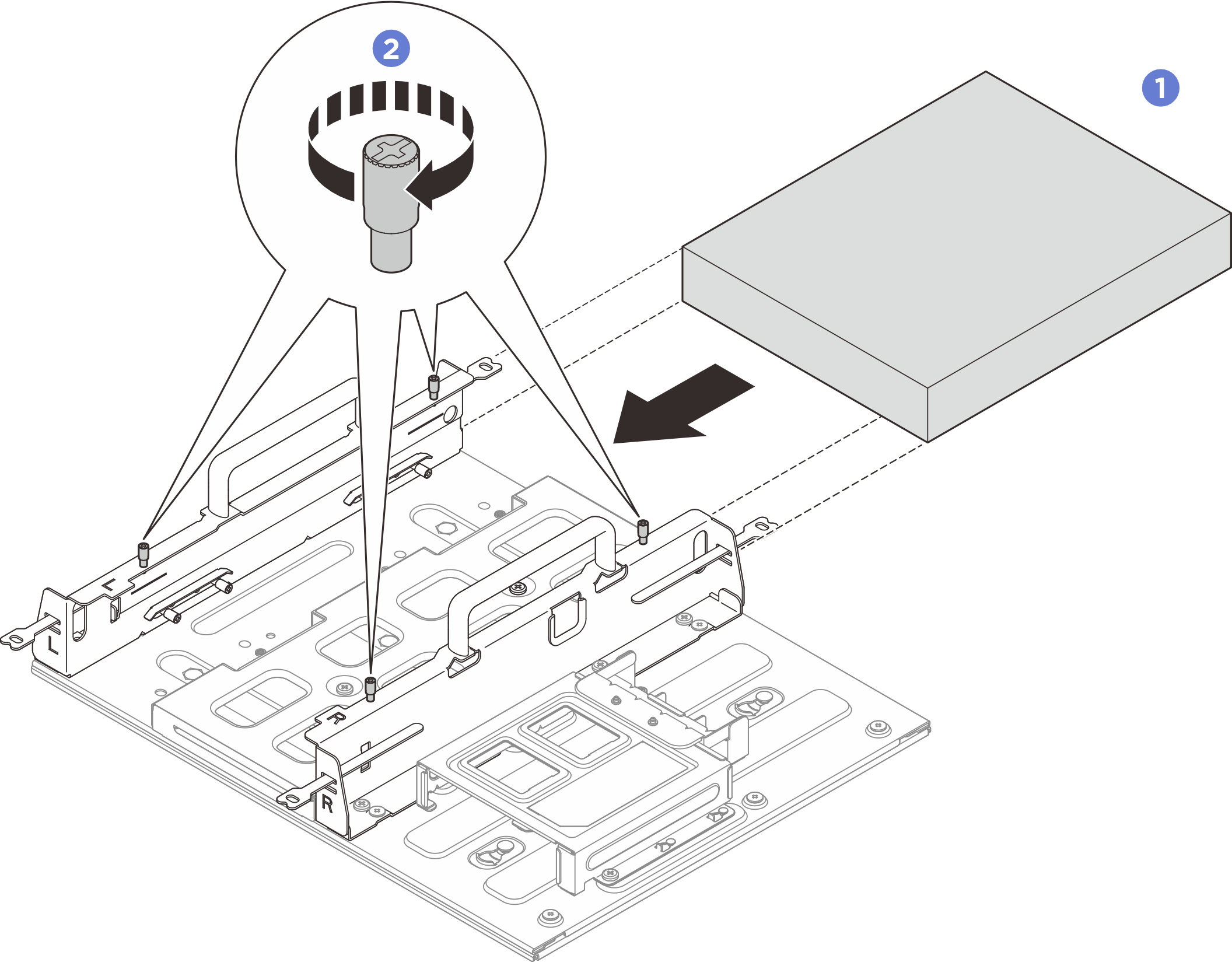

如果節點套筒已經安裝在牆上，請從將節點安裝到節點套筒中開始
視型號而定，您的伺服器看起來可能與圖例稍有不同。

將節點套筒組件安裝到牆上

程序

壁掛式配置需要四個 M4 螺絲和八個 M6 螺絲。請為此作業備妥螺絲和相關零件。
註
螺絲底座的適當長度應由合格的專業人員評估。

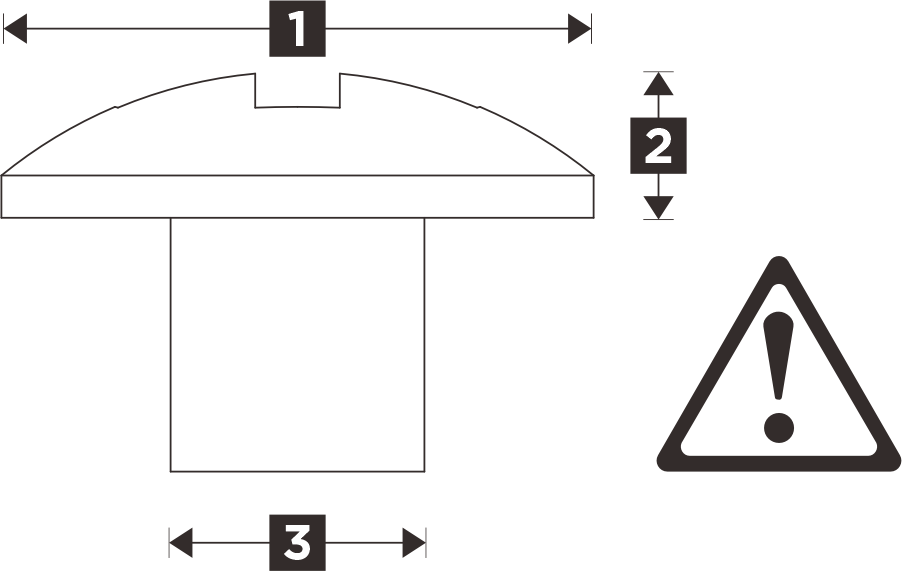

表 1. 內側四個 M4 螺絲的最大螺絲尺寸
1 8.5-10.5 公釐（0.334-0.413 吋） 2 3-3.4 公釐（0.118-0.133 吋） 3 M4 (#7-19T)
表 2. 外側八個 M6 螺絲的最大螺絲尺寸
1 12.5-14.5 公釐（0.492-0.570 吋） 2 3-3.4 公釐（0.118-0.133 吋） 3 M6 (#14-14T)
從壁掛板卸下節點套筒。
1. 卸下固定節點套筒的十二個螺絲。

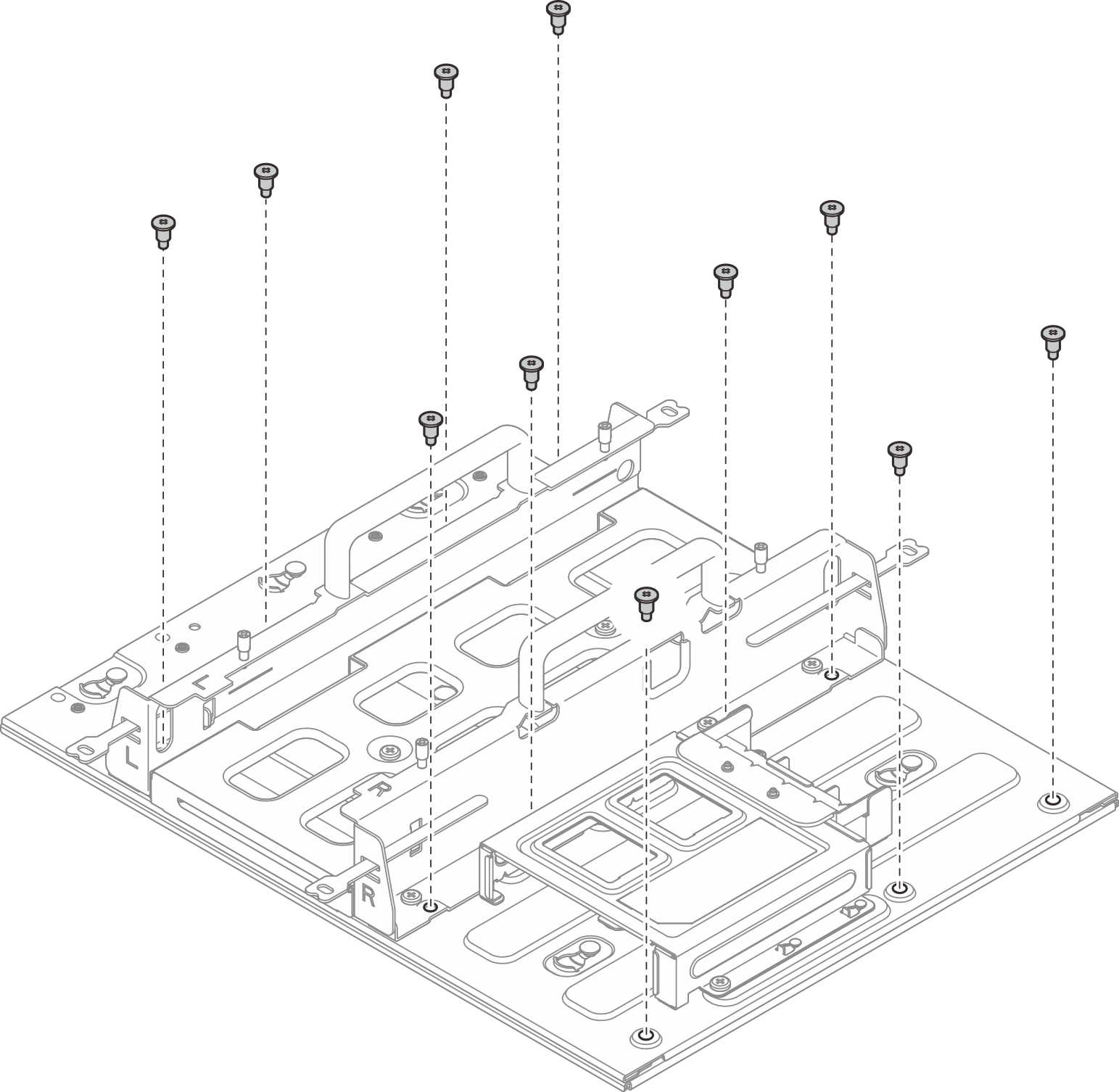

  圖 1. 使用擴充套件卸下節點套筒

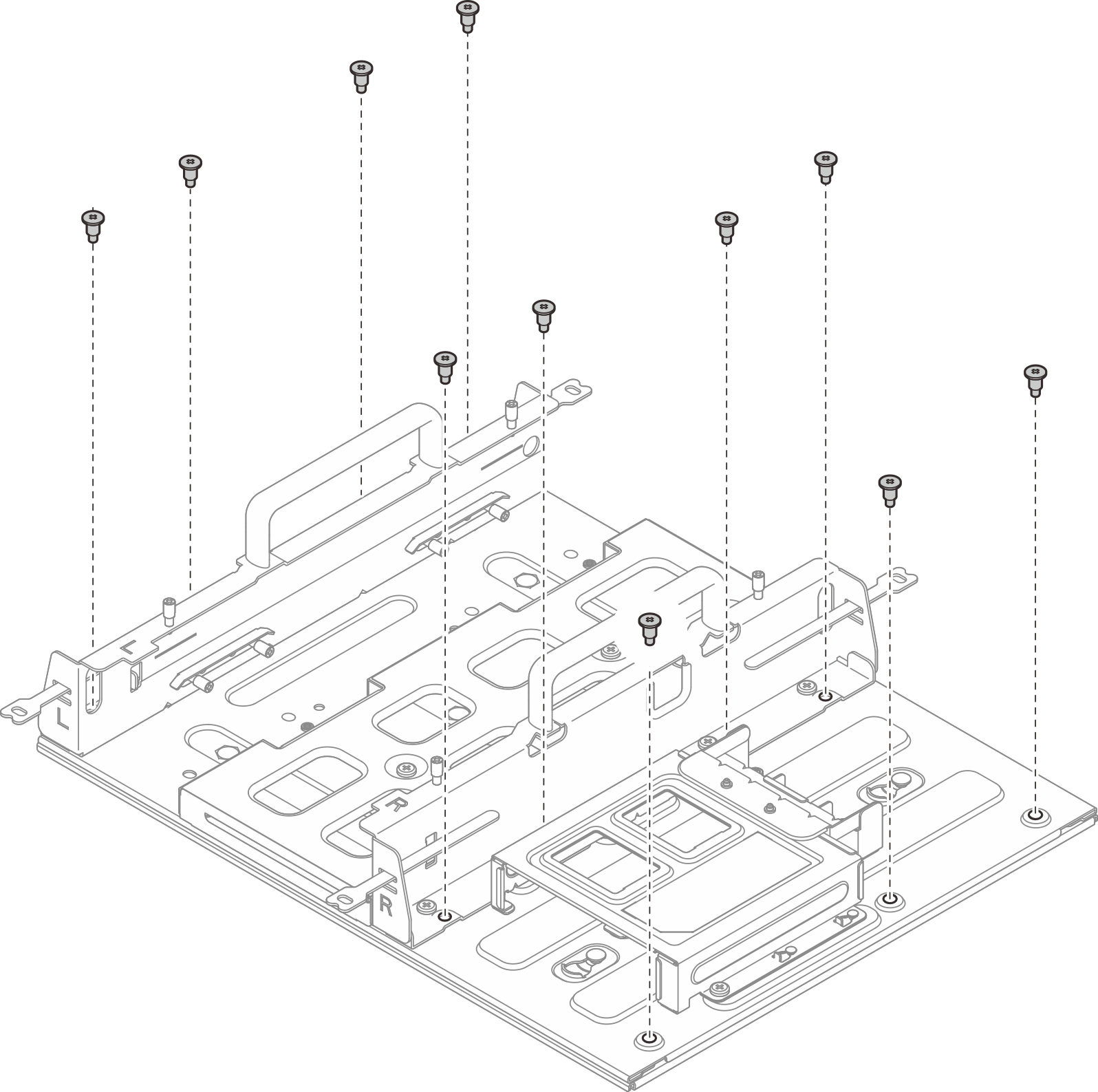

  圖 2. 不使用擴充套件卸下節點套筒
2. 滑動節點套筒，直到壁掛板上的導件插腳位於鎖孔的大開口中；然後，從壁掛板卸下節點套筒。

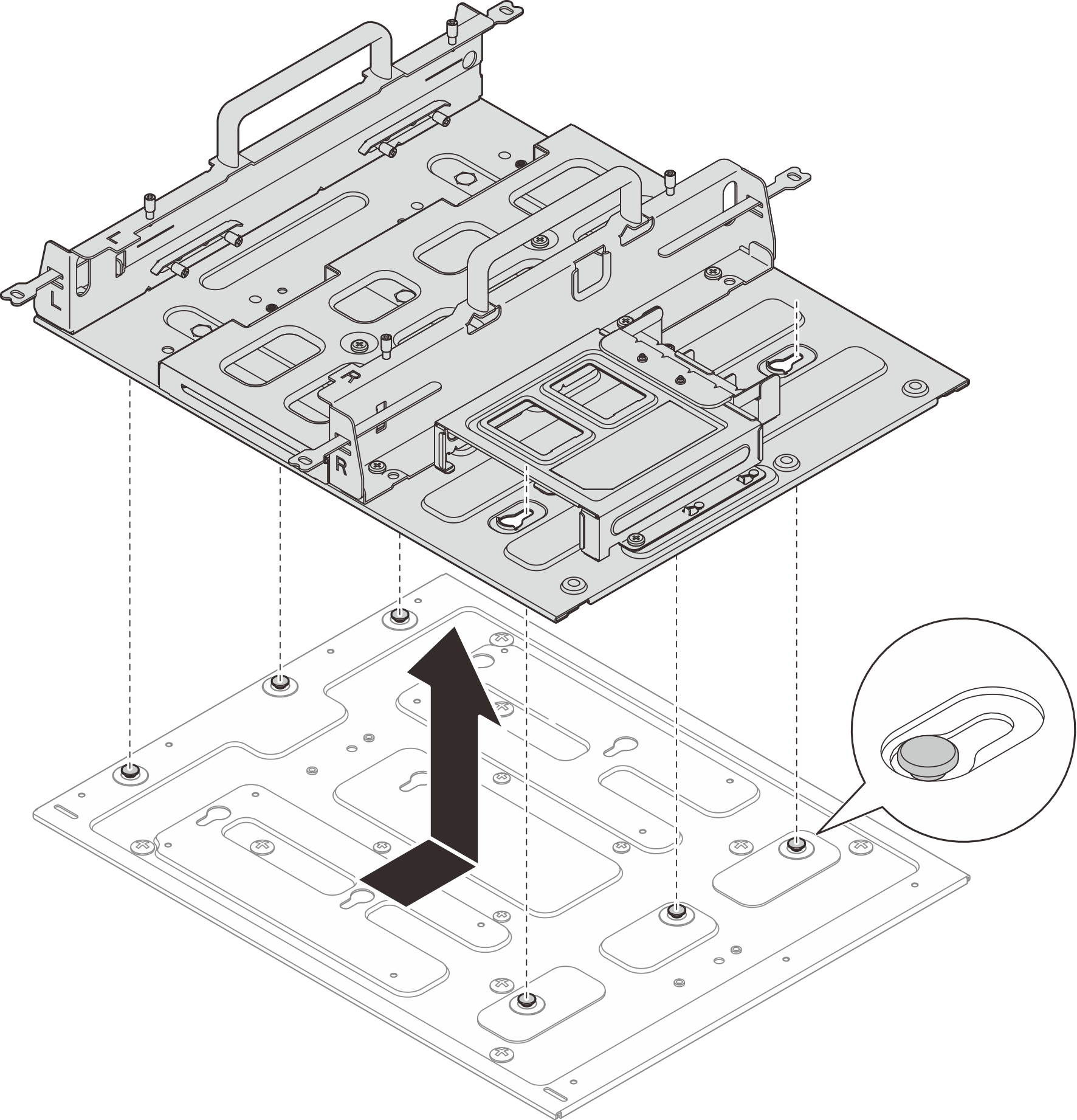

  圖 3. 卸下節點套筒
（選用）若要將壁掛板裝載在沒有螺絲孔的平坦牆面，請視需要在牆上鑽十二個螺絲孔。
1. 將壁掛板抵住裝載位置。
2. 用鉛筆標記螺絲孔的位置。
3. 按照標記鑽十二個螺絲孔。

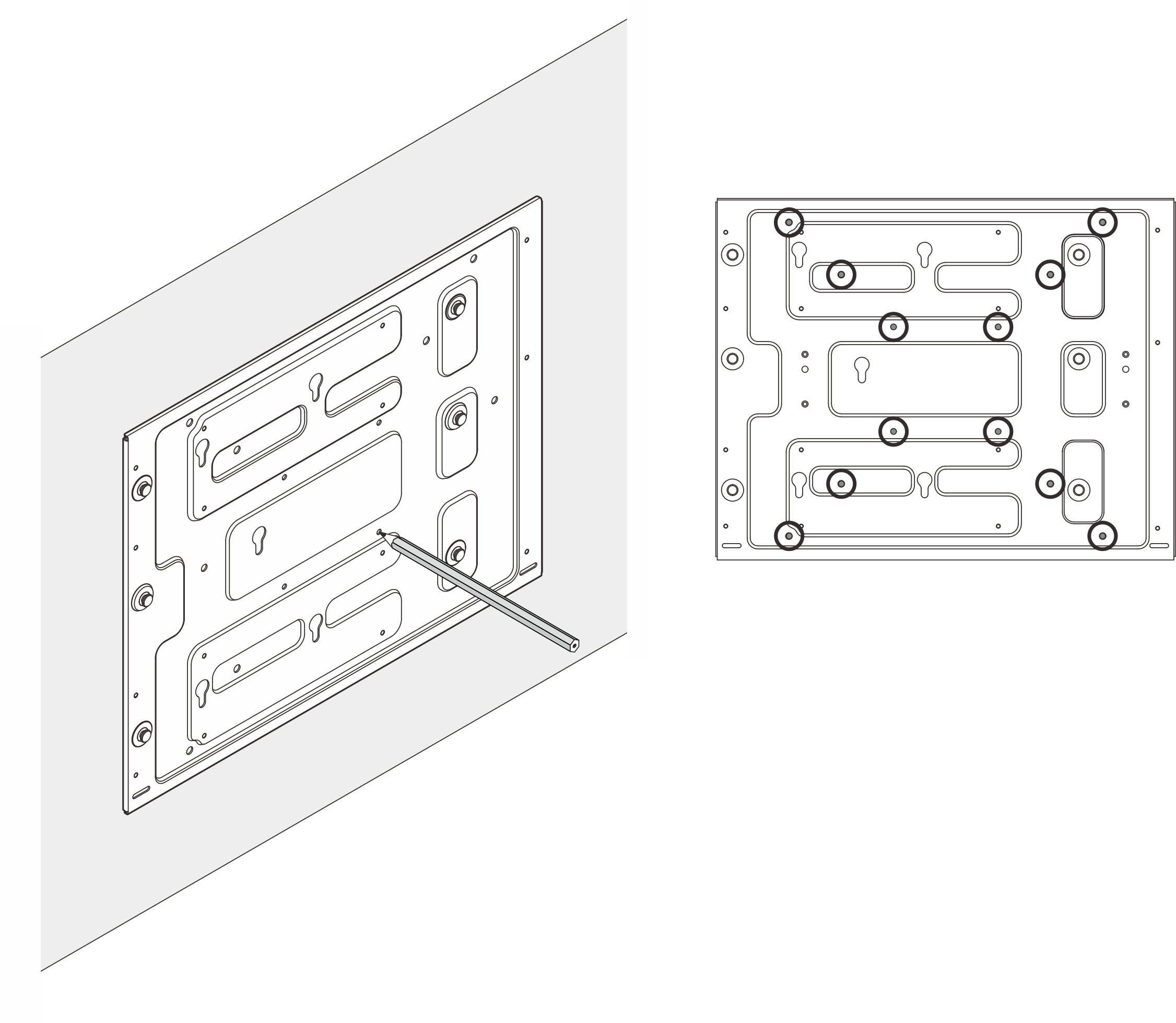

圖 4. 螺絲孔的位置
使用四個 M4 螺絲和八個 M6 螺絲將壁掛板固定在牆壁上。

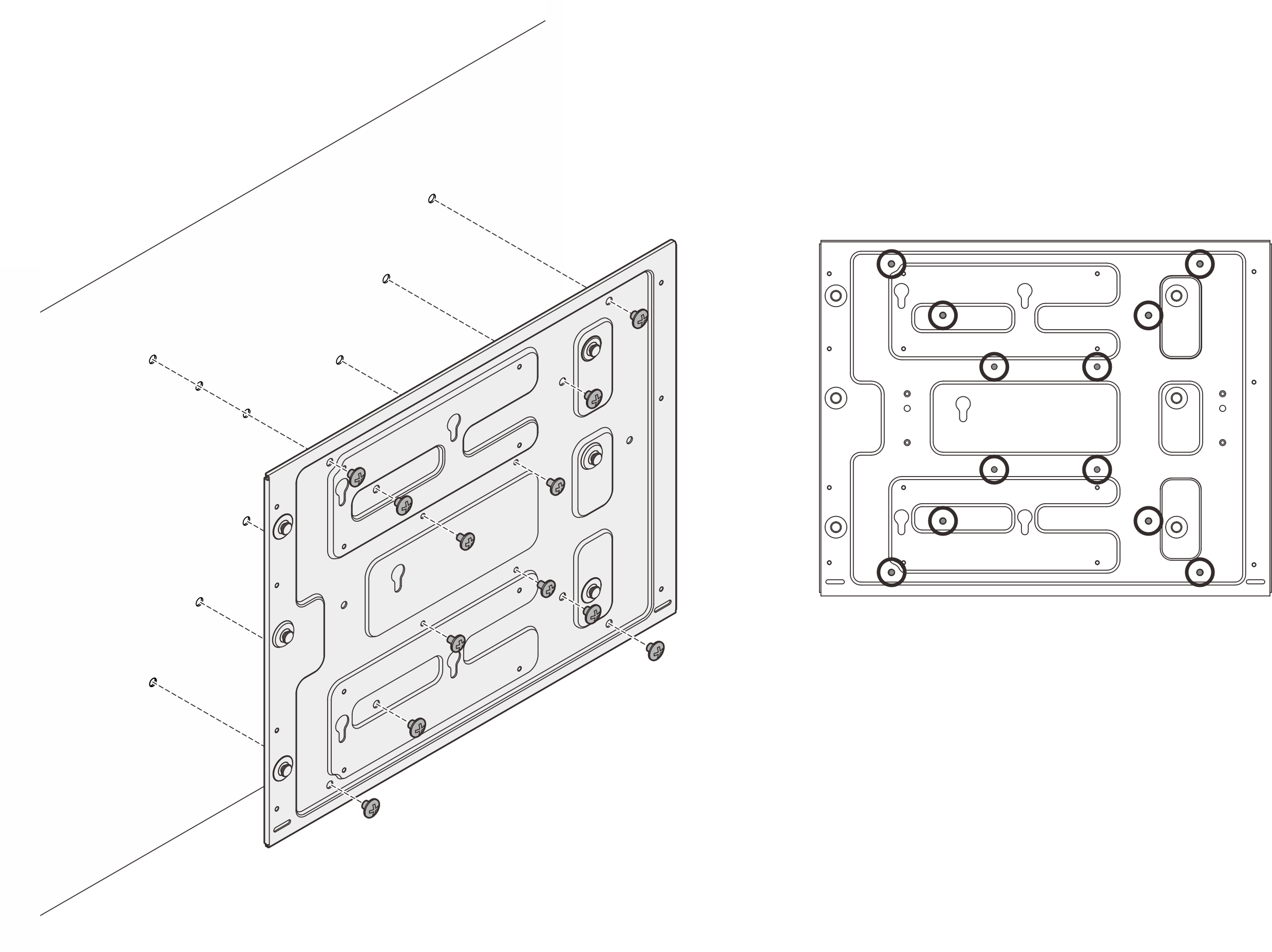

圖 5. 安裝壁掛板

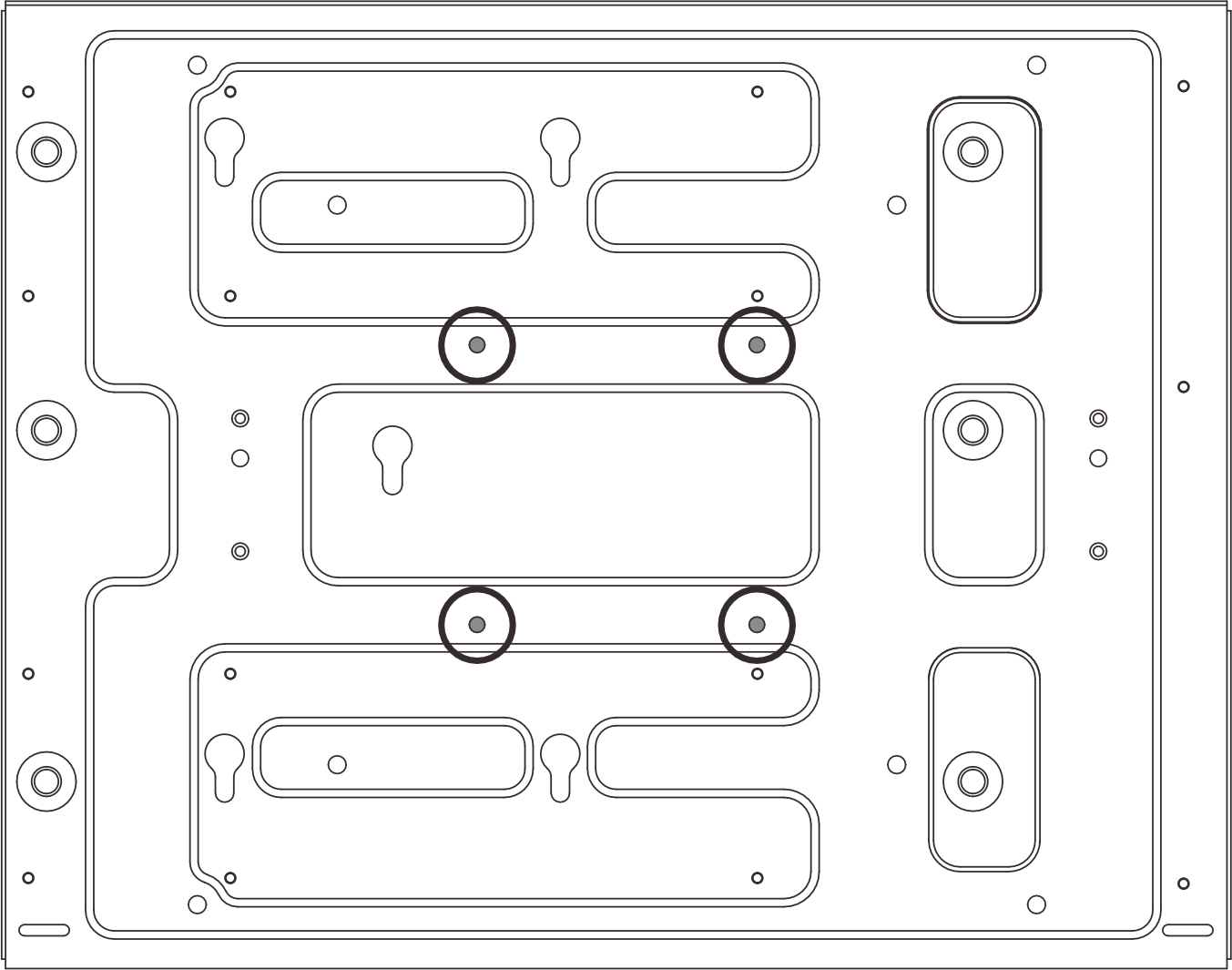

圖 6. M4 螺絲的位置

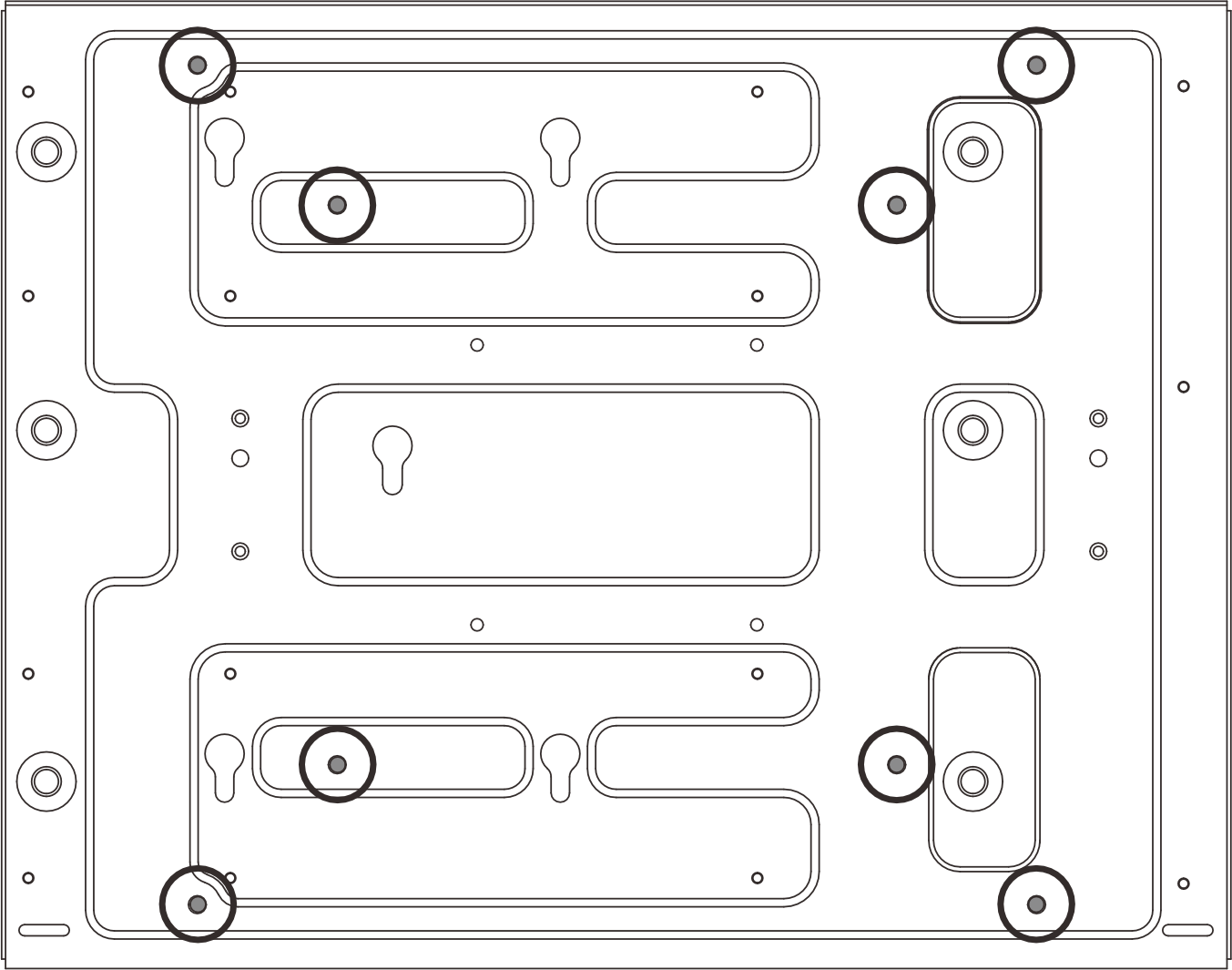

圖 7. M6 螺絲的位置
將節點套筒安裝到壁掛板。
1. 將節點套筒對齊壁掛板上的導件插腳。
2. 將節點套筒推向下放到壁掛板上，然後滑動節點套筒，直到導件插腳位於鎖孔的小開口中。
  註
  節點套筒固定器的正面分別標示有「L」和「R」標誌，代表使用者的左側和右側（從節點正面檢視）。確保依照圖中所示的正確方向安裝節點套筒。

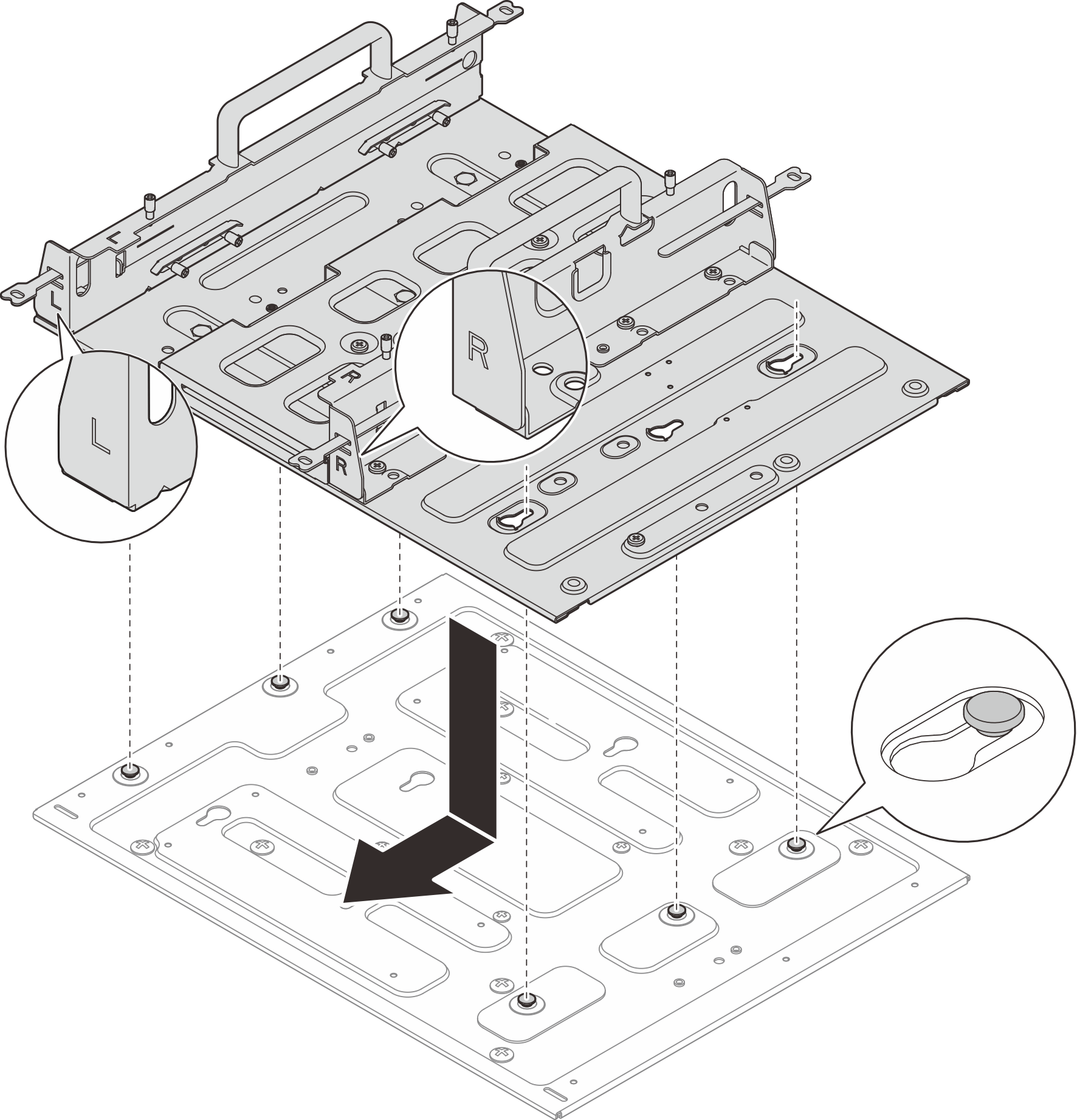

  圖 8. 安裝節點套筒
3. 用十一個螺絲固定節點套筒。

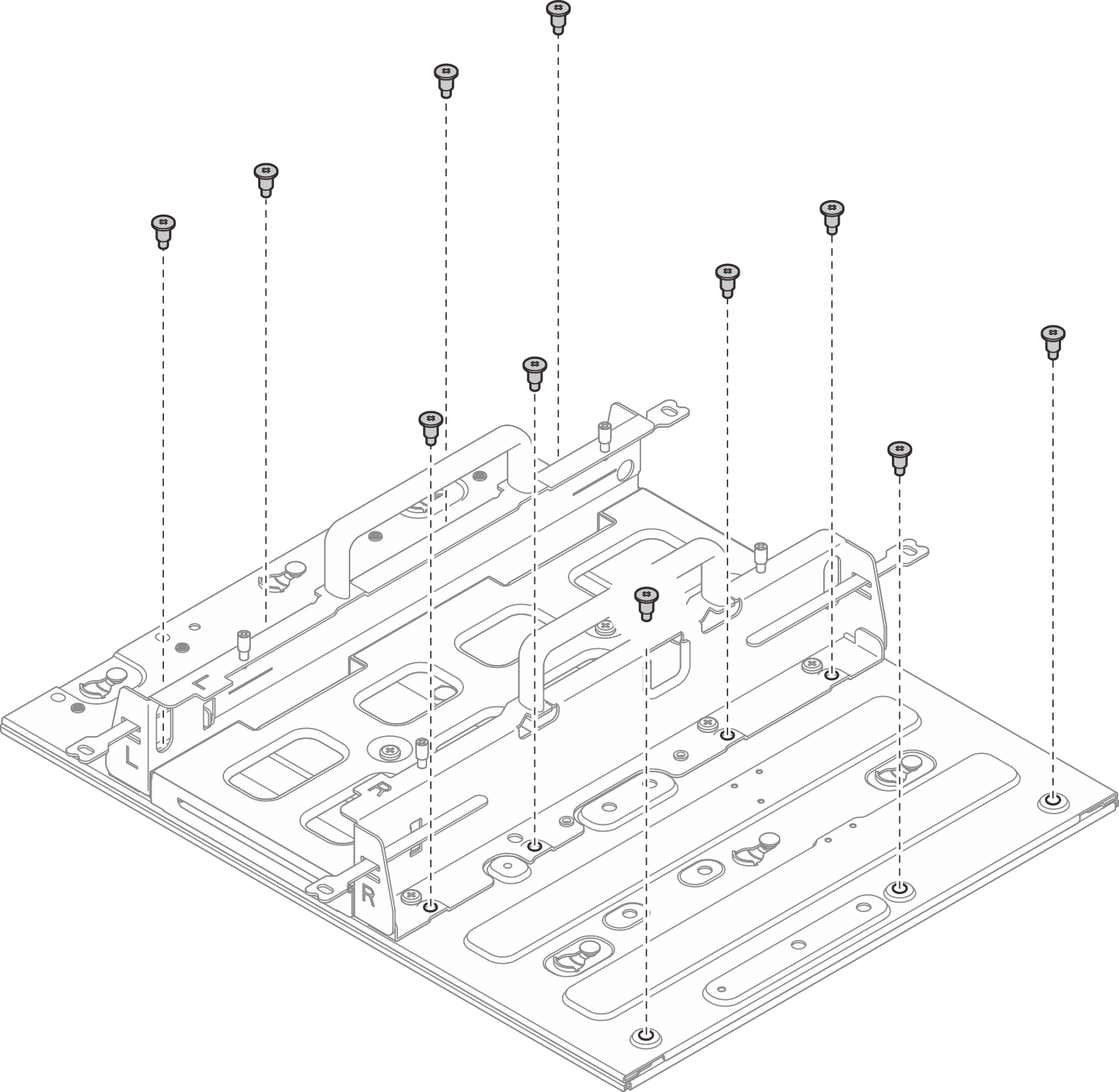

  圖 9. 使用擴充套件安裝節點套筒

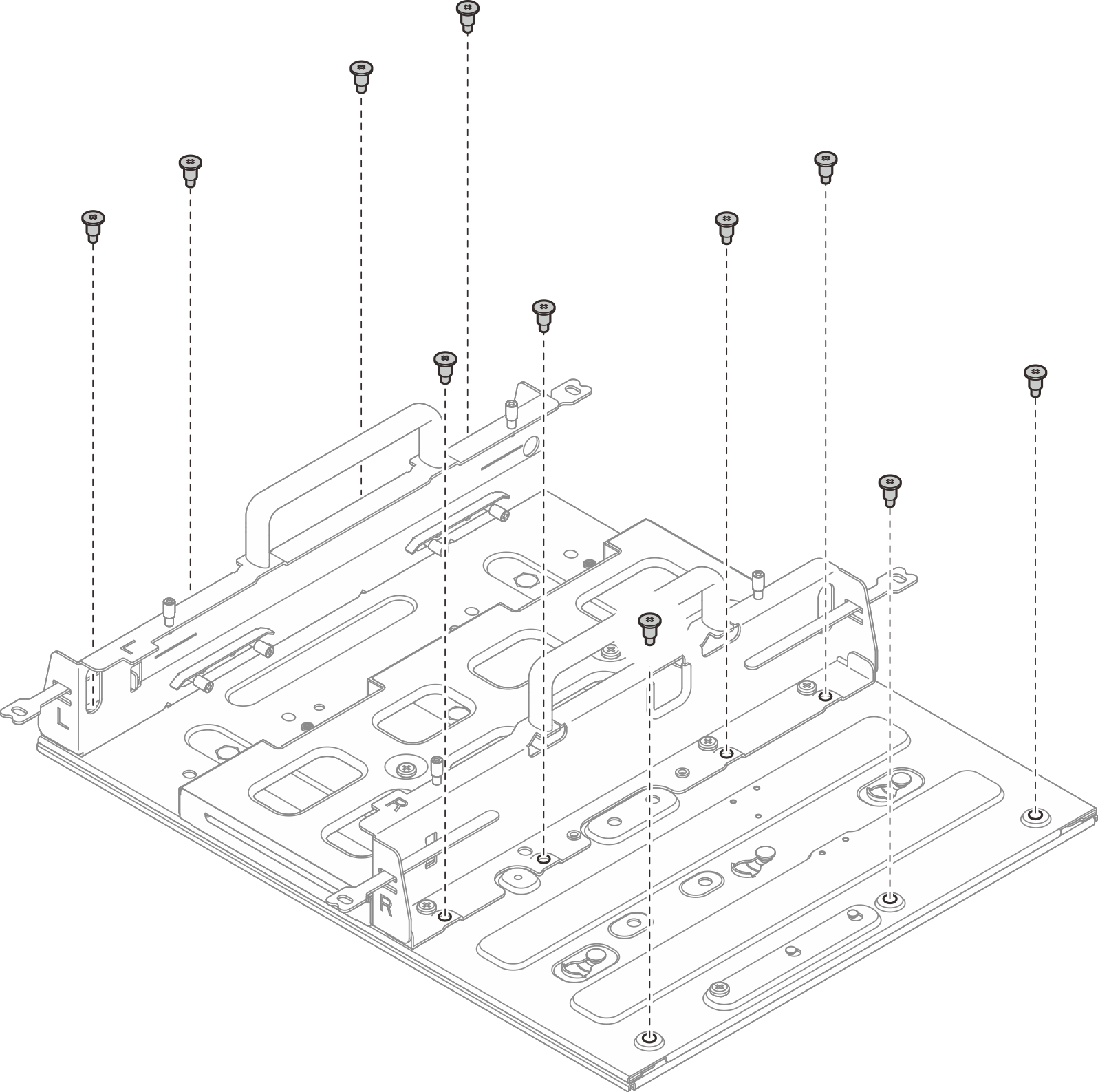

  圖 10. 不使用擴充套件安裝節點套筒
