将节点安装到墙壁或天花板

按照本节中的说明将节点安装到墙壁或天花板。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 请在节点前留出 500 毫米的空间，以方便进行安装/拆卸。

  • SE100 节点（带节点套筒）的最大重量为 7.3 千克（16 磅），而配备扩展套件的 SE100 节点（带节点套筒）的最大重量为 7.9 千克（17.4 磅）。为确保安装安全，安装节点的墙体必须能够承受 5 倍于节点的重量：
    • 带节点套筒的节点配置：承重 36.5 千克（80 磅）
    • 配备扩展套件并带节点套筒的节点配置：承重 39.5 千克（87 磅）
    如果不能，则必须对墙面进行加固以符合此标准。

  • 请避开现有的墙内设施，例如管道、天然气或电力输入。

重要
本任务必须由经过培训的技术人员执行。
注

将节点套筒组合件安装到墙上​

过程

  1. 壁挂安装配置需要四颗 M4 螺钉和八颗 M6 螺钉。请准备好此任务所需的螺钉和相关零件。
    注
    适合的螺钉底座长度应由合格的专业人员评估。

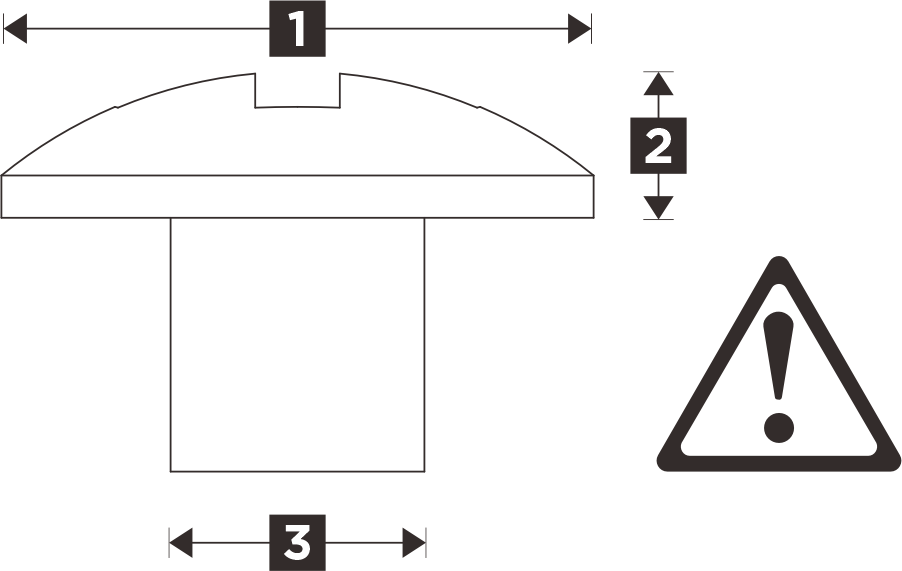

    表 1. 内侧四颗 M4 螺钉的最大螺钉尺寸
    		1 8.5-10.5 毫米（0.334-0.413 英寸）2 3-3.4 毫米（0.118-0.133 英寸）3 M4（#7-19T）
    表 2. 外侧八颗 M6 螺钉的最大螺钉尺寸
    		1 12.5-14.5 毫米（0.492-0.570 英寸）2 3-3.4 毫米（0.118-0.133 英寸）3 M6（#14-14T）
  2. 从壁挂板上卸下节点套筒。
    1. 卸下固定节点套筒的十二颗螺钉。
      图 1. 卸下带扩展套件的节点套筒

      图 2. 卸下不带扩展套件的节点套筒

    2. 推动节点套筒，直至壁挂板上的导销卡入锁眼的大开口中；然后，将节点套筒从壁挂板上取下。
      图 3. 卸下节点套筒

  3. （可选）要将壁挂板安装到没有螺钉孔的平坦墙壁上，请根据需要在墙上钻 12 个螺钉孔。
    1. 将壁挂板按在安装位置上。
    2. 用铅笔标出螺钉孔的位置。
    3. 按照标记钻 12 个螺钉孔。

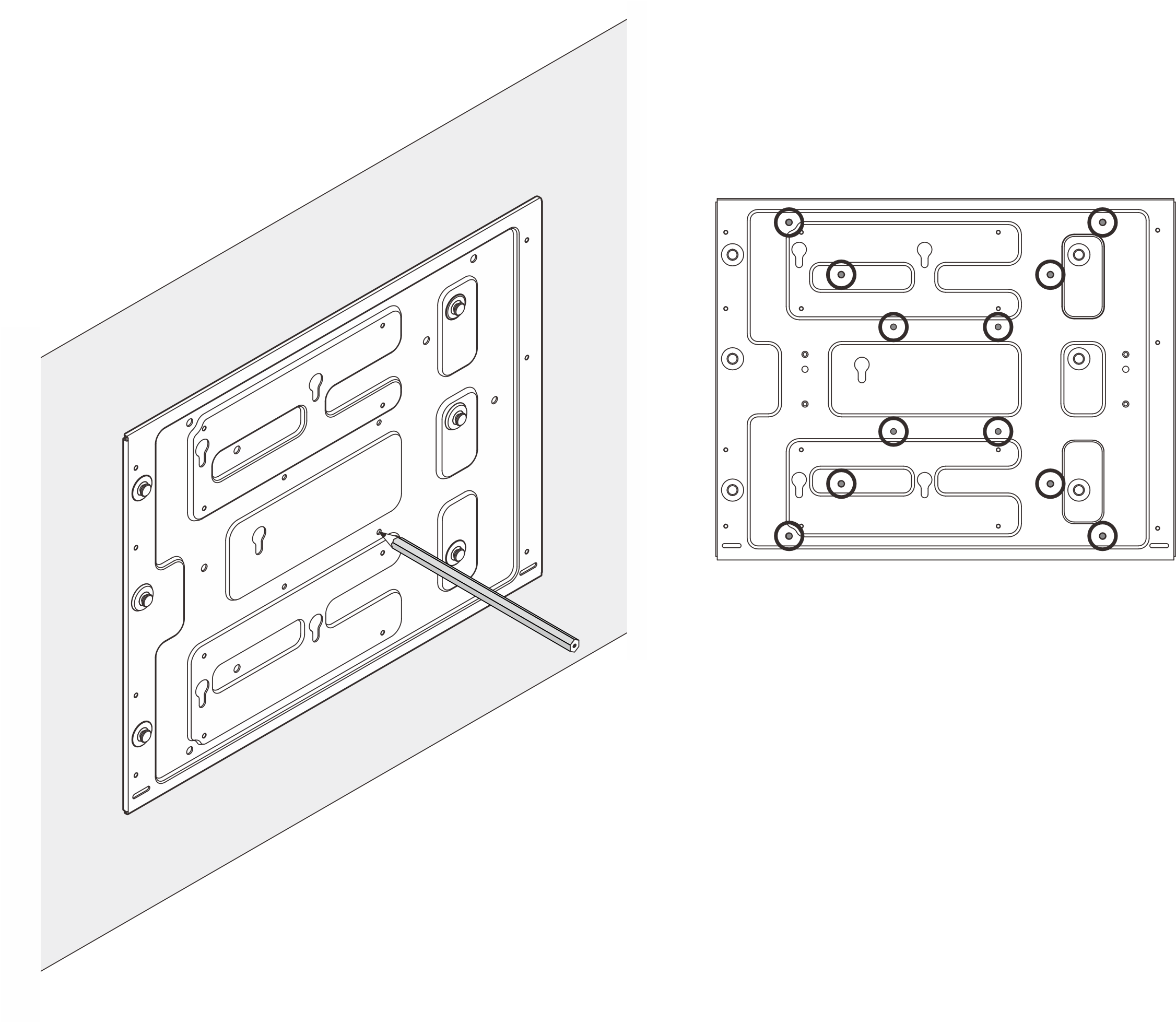

    图 4. 螺钉孔的位置

  4. 使用四颗 M4 螺钉和八颗 M6 螺钉将壁挂板固定在墙壁上。

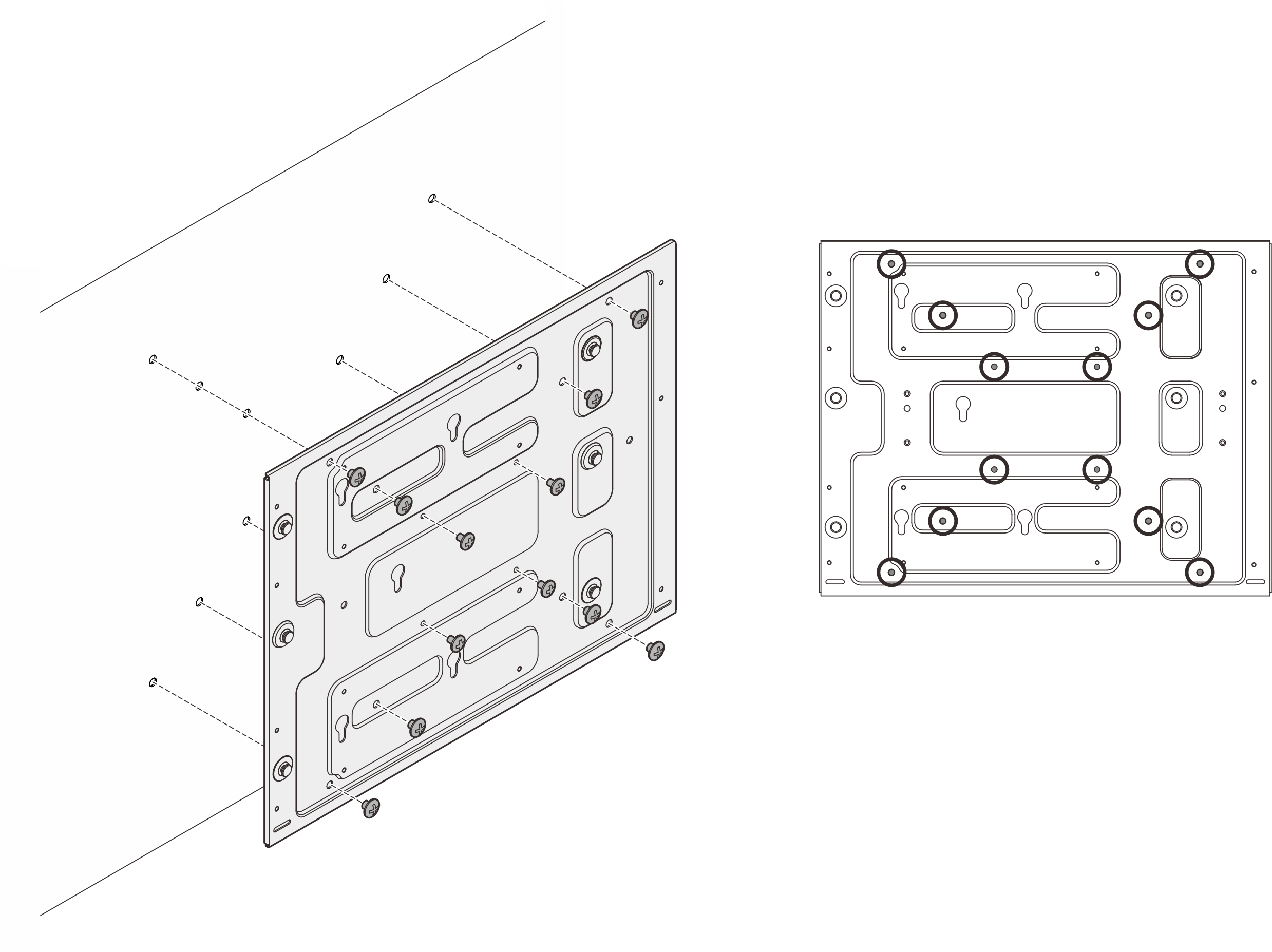

    图 5. 安装壁挂板

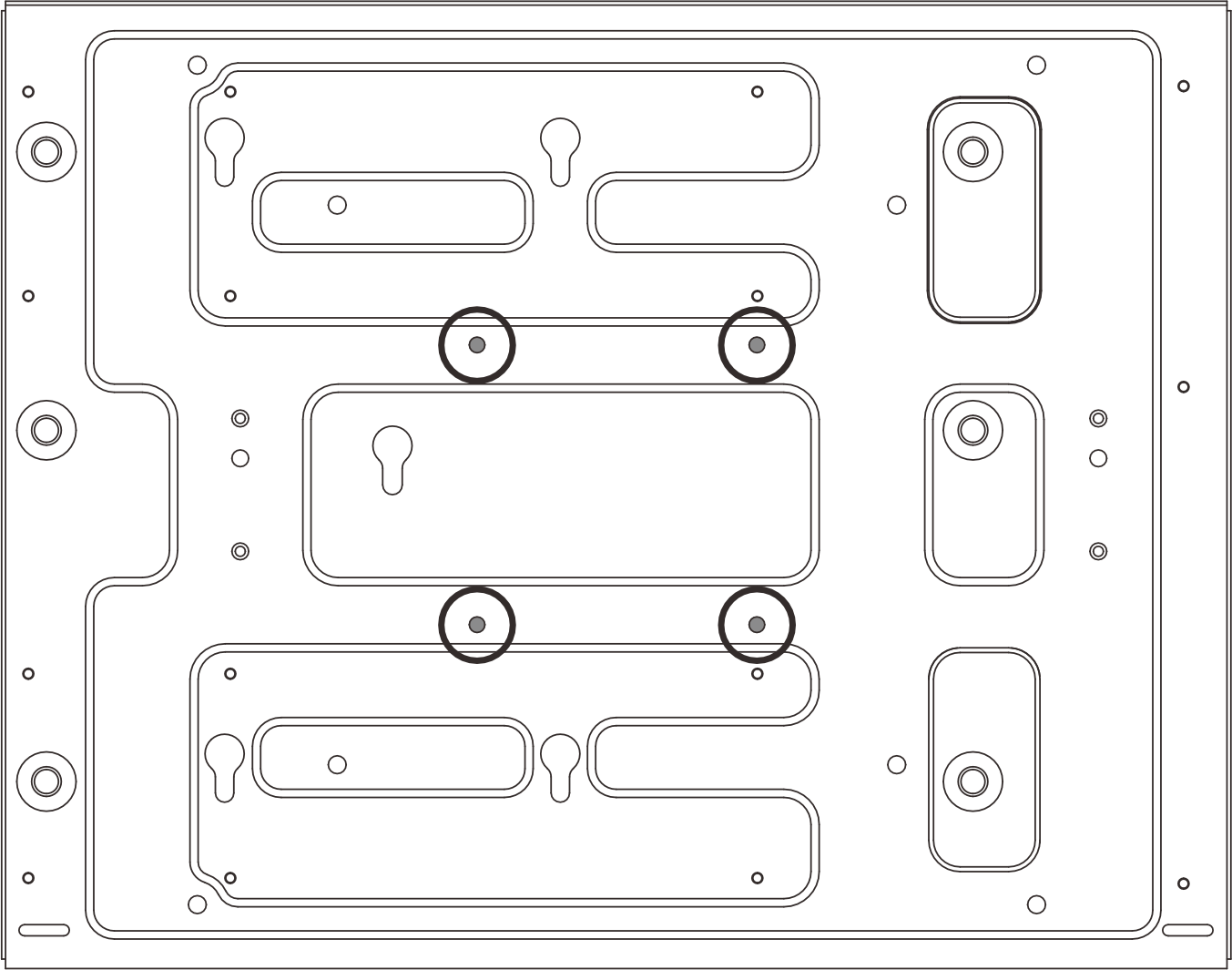

    图 6. M4 螺钉的位置

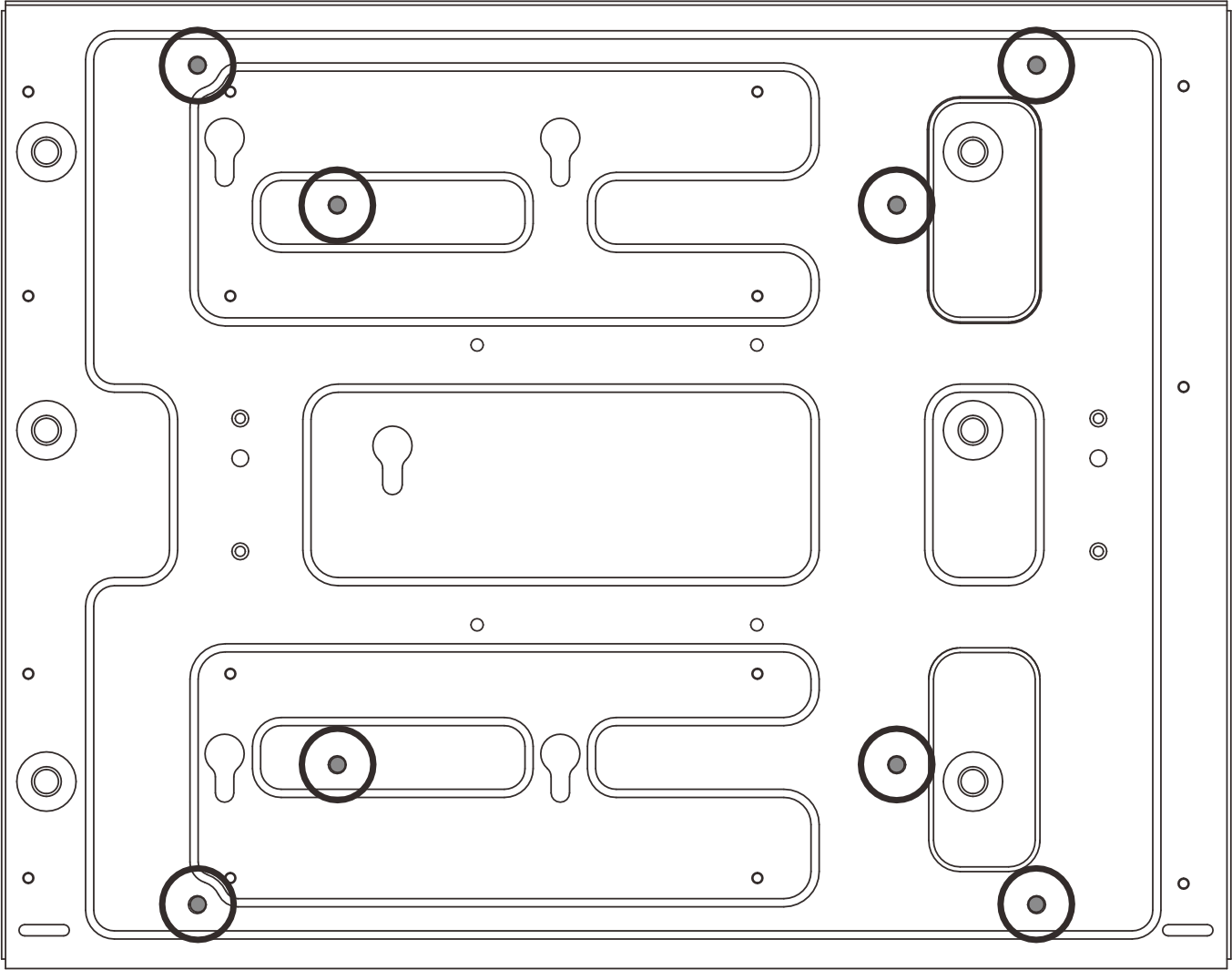

    图 7. M6 螺钉的位置

  5. 将节点套筒安装到壁挂板上。
    1. 将节点套筒与壁挂板上的导销对齐。
    2. 将节点套筒向下放在壁挂板上；然后，推动节点套筒，直至导销固定到锁眼的小开口中。
      注
      节点套筒夹持器正面标有“L”和“R”标识，分别代表用户的左手和右手（从节点正面看）。确保按照图示中的正确方向安装节点套筒。
      图 8. 安装节点套筒

    3. 用 11 颗螺钉固定节点套筒。
      图 9. 安装带扩展套件的节点套筒

      图 10. 安装不带扩展套件的节点套筒

将节点安装到节点套筒中​

过程

将节点安装到节点套筒中。
  1. 将节点与节点套筒对齐；然后，插入节点并将其推入节点套筒，直至无法再推入为止。
  2. 拧紧节点套筒侧面的四颗指旋螺钉。
图 11. 将节点安装在节点套筒中

完成之后
