Instalación de un nodo en la pared o el techo

Siga las instrucciones que aparecen en esta sección para instalar un nodo en la pared o el techo.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Deje 500 mm de espacio libre en la parte frontal del nodo para los procedimientos de extracción o instalación.

  • Para una instalación segura, la pared para montar el nodo debe poder soportar 5 veces el peso. Si no es así, se debe reforzar la superficie para cumplir con este estándar.

    Peso máximoCinco veces el peso máximo
    Nodo SE100 con funda de nodo7,3 kg (16 lb)36,5 kg (80 lb)
    Nodo SE100 y kit de expansión con funda de nodo7,9 kg (17,4 lb)39,5 kg (87 lb)
  • Evite los programas de utilidad en pared existentes, por ejemplo, los que están en la pared, los que son los que están en el aire, el gas natural o los suministros eléctricos.

Importante
Esta tarea debe ser operada por técnicos cualificados.
Nota
  • Si la funda del nodo ya está instalada en la pared, comience desde Instalación del nodo en la funda del nodo
  • En función del modelo, el aspecto del servidor aspecto del servidor puede ser ligeramente diferente del que se presenta en la ilustración.

Instalación del conjunto de la manga del nodo en la pared

Procedimiento

  1. La configuración del montaje en pared requiere cuatro tornillos M4 y ocho tornillos M6. Prepare los tornillos y las piezas relacionadas para esta tarea.
    Nota
    Los profesionales cualificados deben evaluar la longitud adecuada de la base de tornillos.

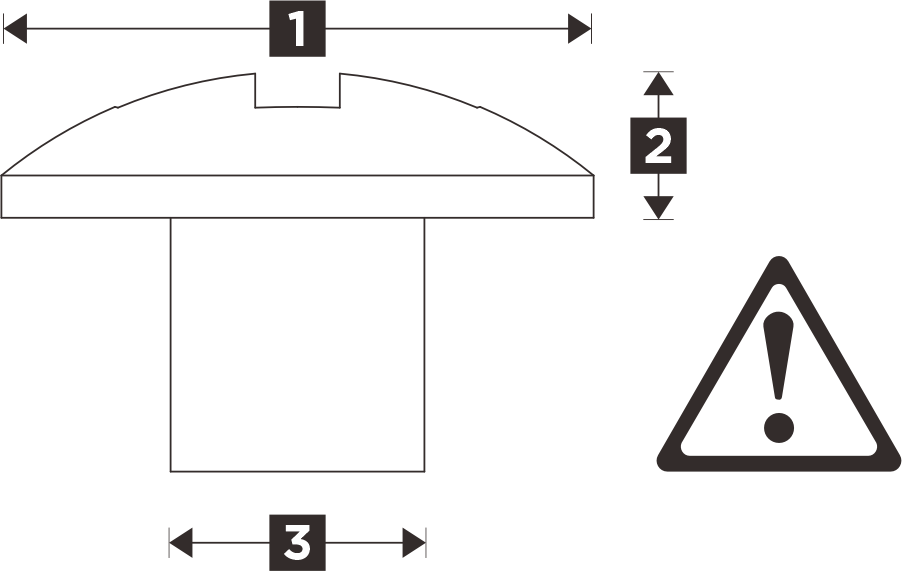

    Tabla 1. Tamaño máximo para los cuatro tornillos M4 internos
    1 De 8,5 a 10,5 mm (de 0,334 a 0,413 pulgadas)2 De 3 a 3,4 mm (de 0,118 a 0,133 pulgadas)3 M4 (#7-19T)
    Tabla 2. Tamaño máximo para los ocho tornillos M6 externos
    1 De 12,5 a 14,5 mm (de 0,492 a 0,570 pulgadas)2 De 3 a 3,4 mm (de 0,118 a 0,133 pulgadas)3 M6 (#14-14T)
  2. Quite la funda del nodo de la placa de montaje.
    1. Quite los once tornillos que fijan la funda del nodo.

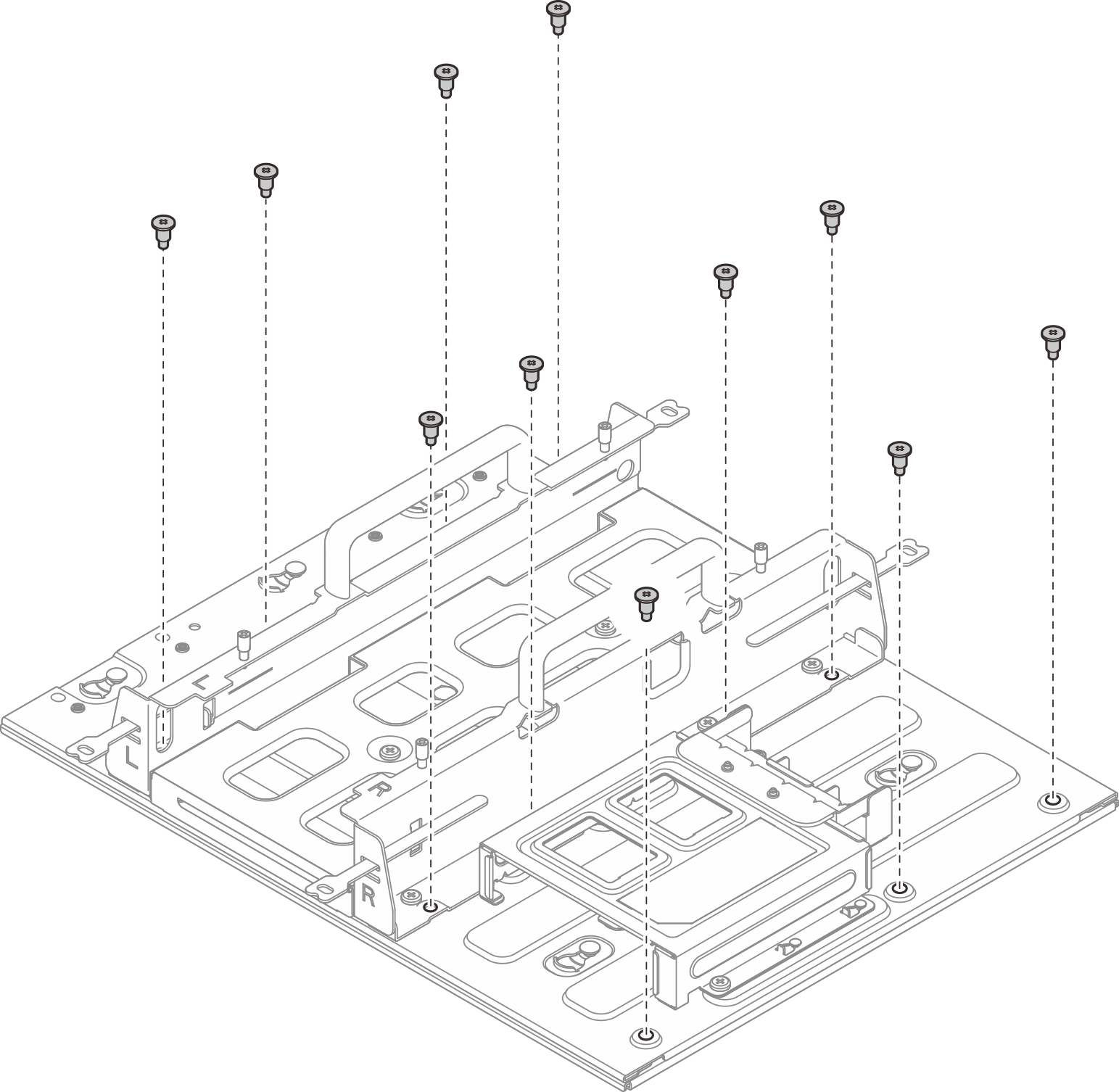

      Figura 1. Extracción de la funda del nodo con kit de expansión

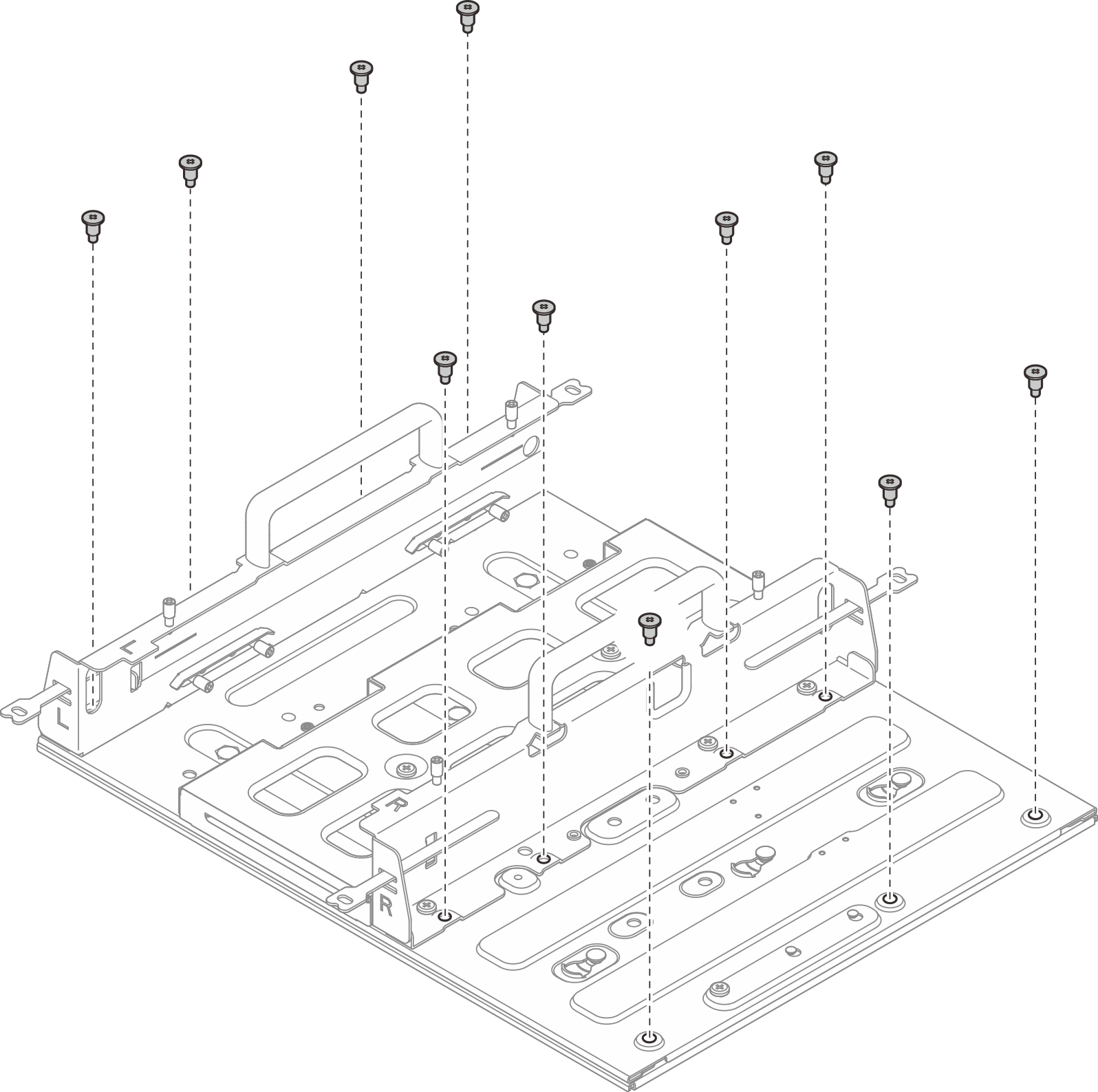

      Figura 2. Extracción de la funda del nodo sin kit de expansión

    2. Deslice la funda del nodo hasta que las patillas guía de la placa de montaje queden colocadas en la abertura grande de la cerradura. Luego, quite la funda del nodo de la placa de montaje.

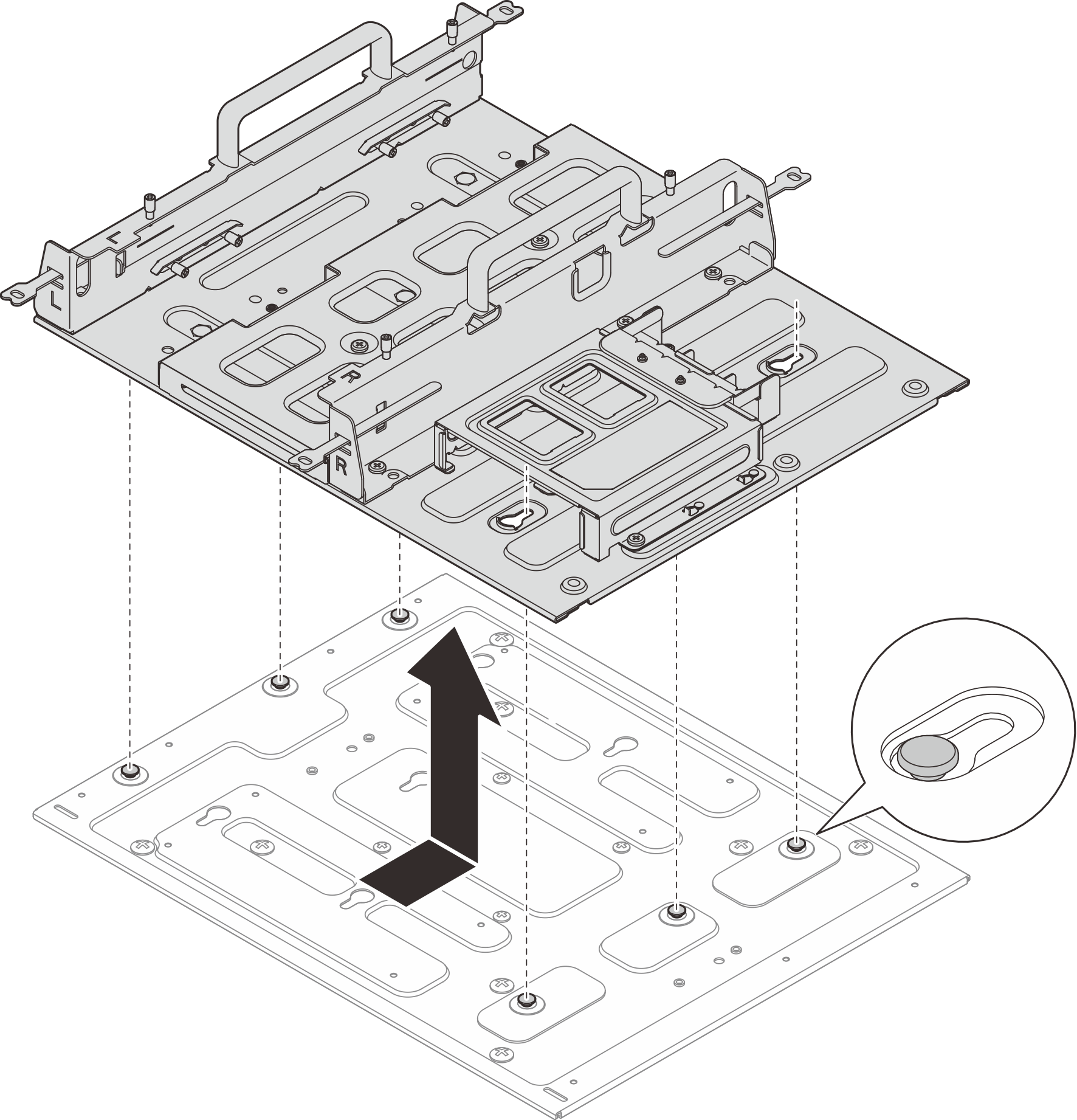

      Figura 3. Extracción de la manga del nodo

  3. (Opcional) Para montar la placa de montaje en una pared plana sin orificios de tornillos, taladre doce orificios de tornillos en la pared, si es necesario.
    1. Presione la placa de montaje contra la ubicación de montaje.
    2. Marque las ubicaciones de los orificios de tornillos con un lápiz.
    3. Taladre doce orificios de tornillos según la marca.

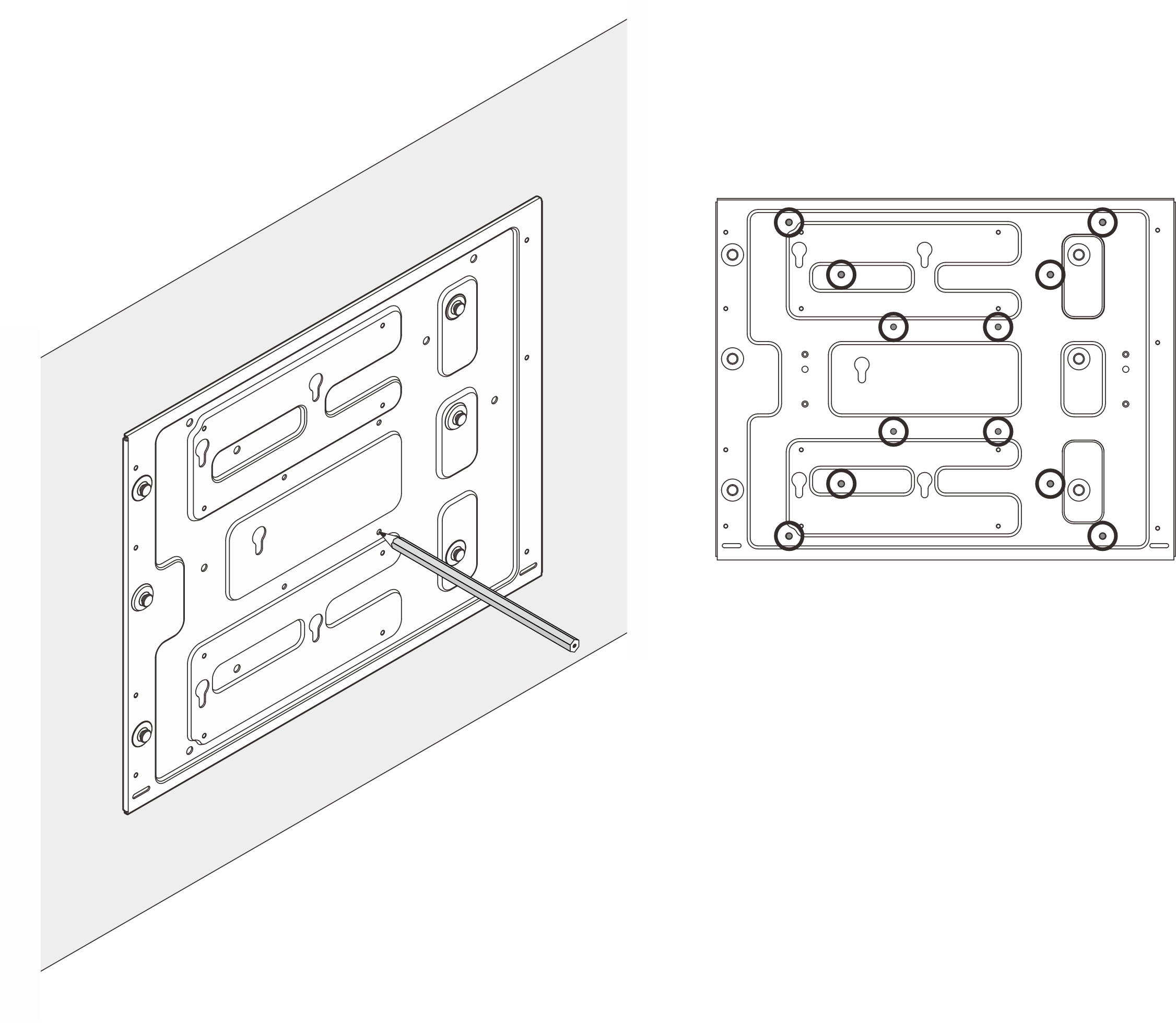

    Figura 4. Ubicaciones de los orificios de tornillos

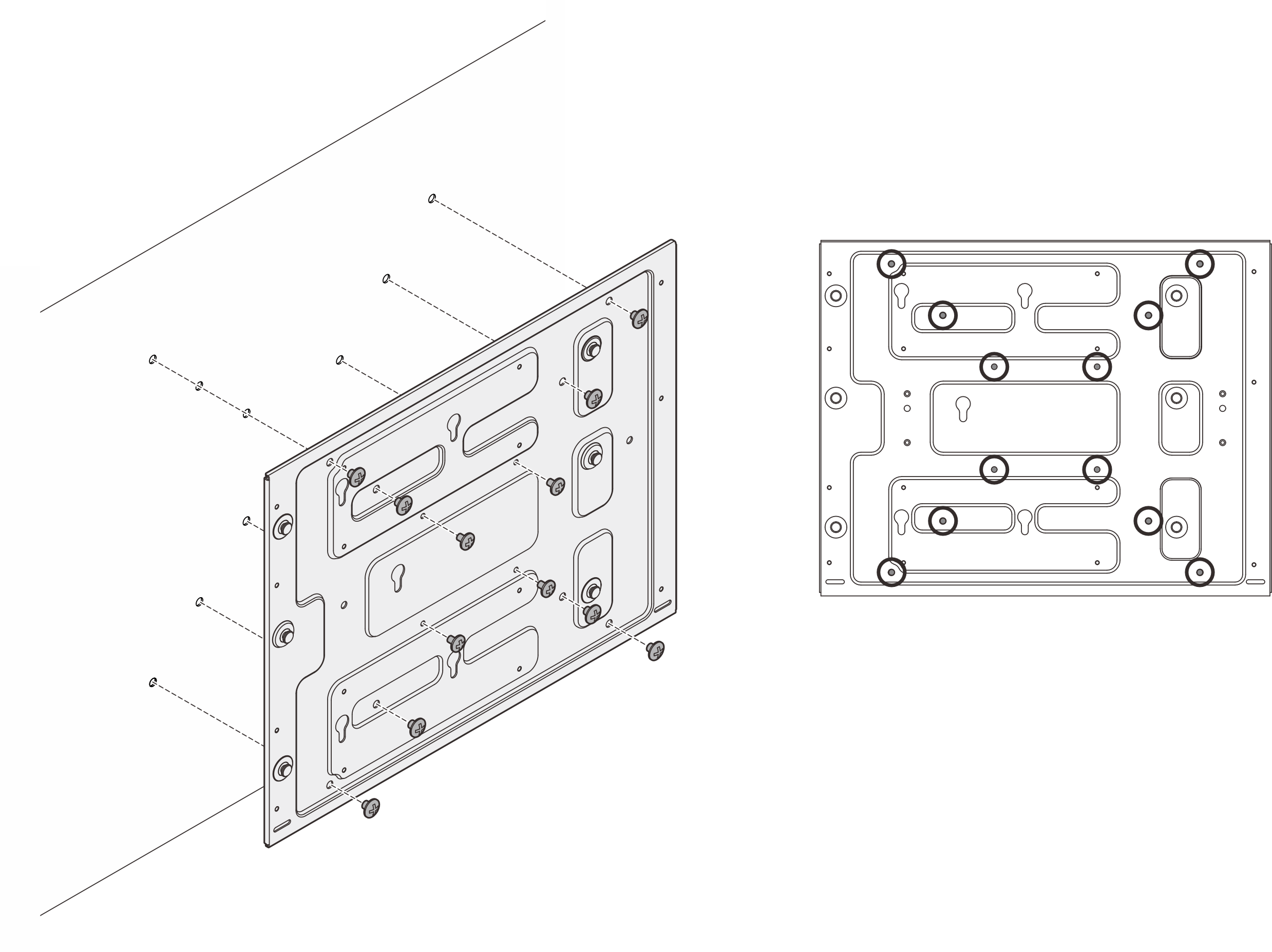

  4. Fije la placa de montaje a la pared con cuatro tornillos M4 y ocho tornillos M6.
    Figura 5. Instalación de la placa de montaje

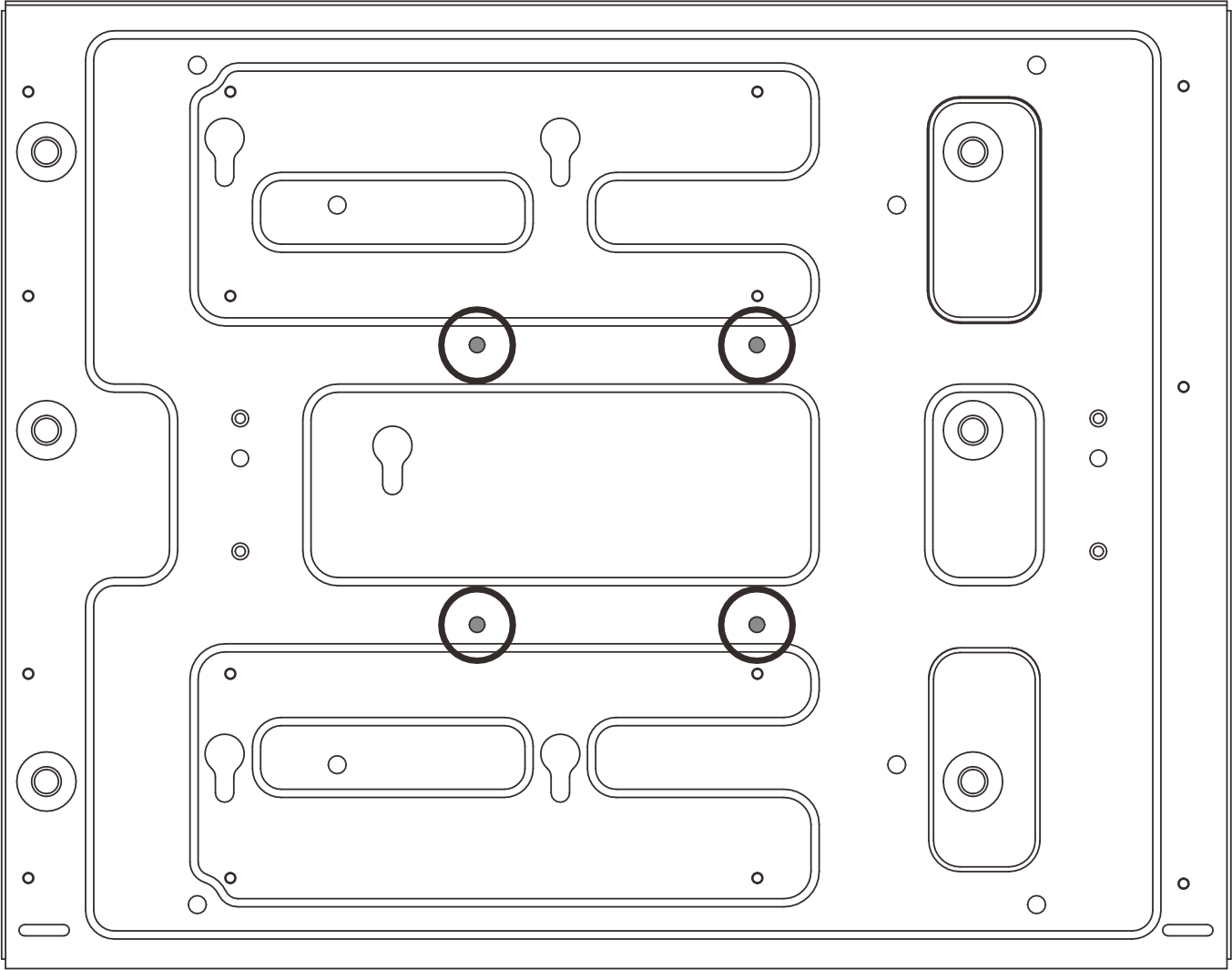

    Figura 6. Ubicaciones de los tornillos M4

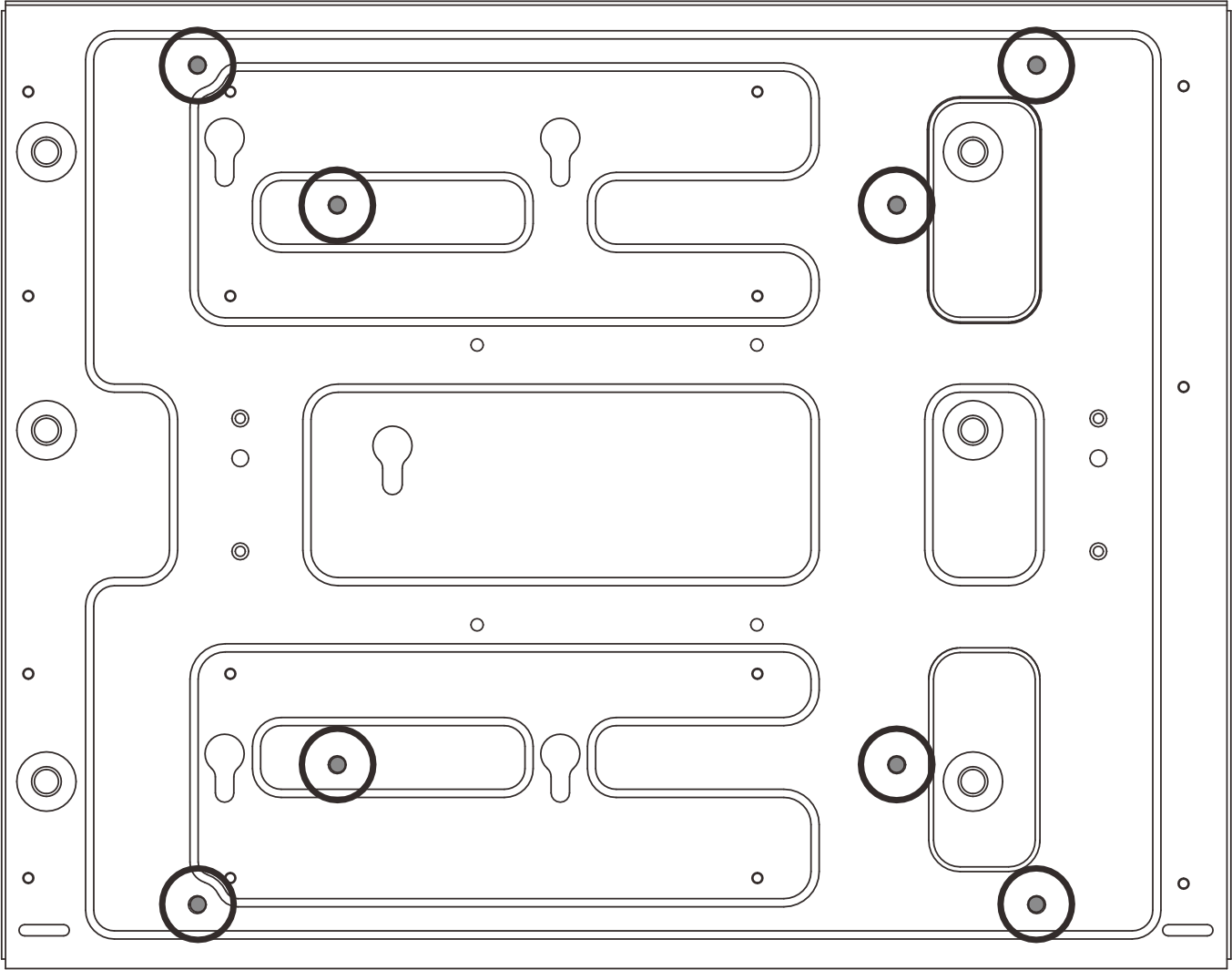

    Figura 7. Ubicaciones de los tornillos M6

  5. Instale la funda del nodo en la placa de montaje.
    1. Alinee la funda del nodo con las patillas guía en la placa de montaje.
    2. Empuje la funda del nodo hacia la placa de montaje. Luego, deslice la funda del nodo hasta que las patillas guía queden colocadas en la pequeña abertura de las cerraduras.
      Nota
      Los logotipos “L” y “R” marcadas en la parte frontal del soporte de la funda del nodo representan la mano izquierda y la mano derecha del usuario. Asegúrese de instalar la funda del nodo con la orientación correcta que se muestra en la ilustración.

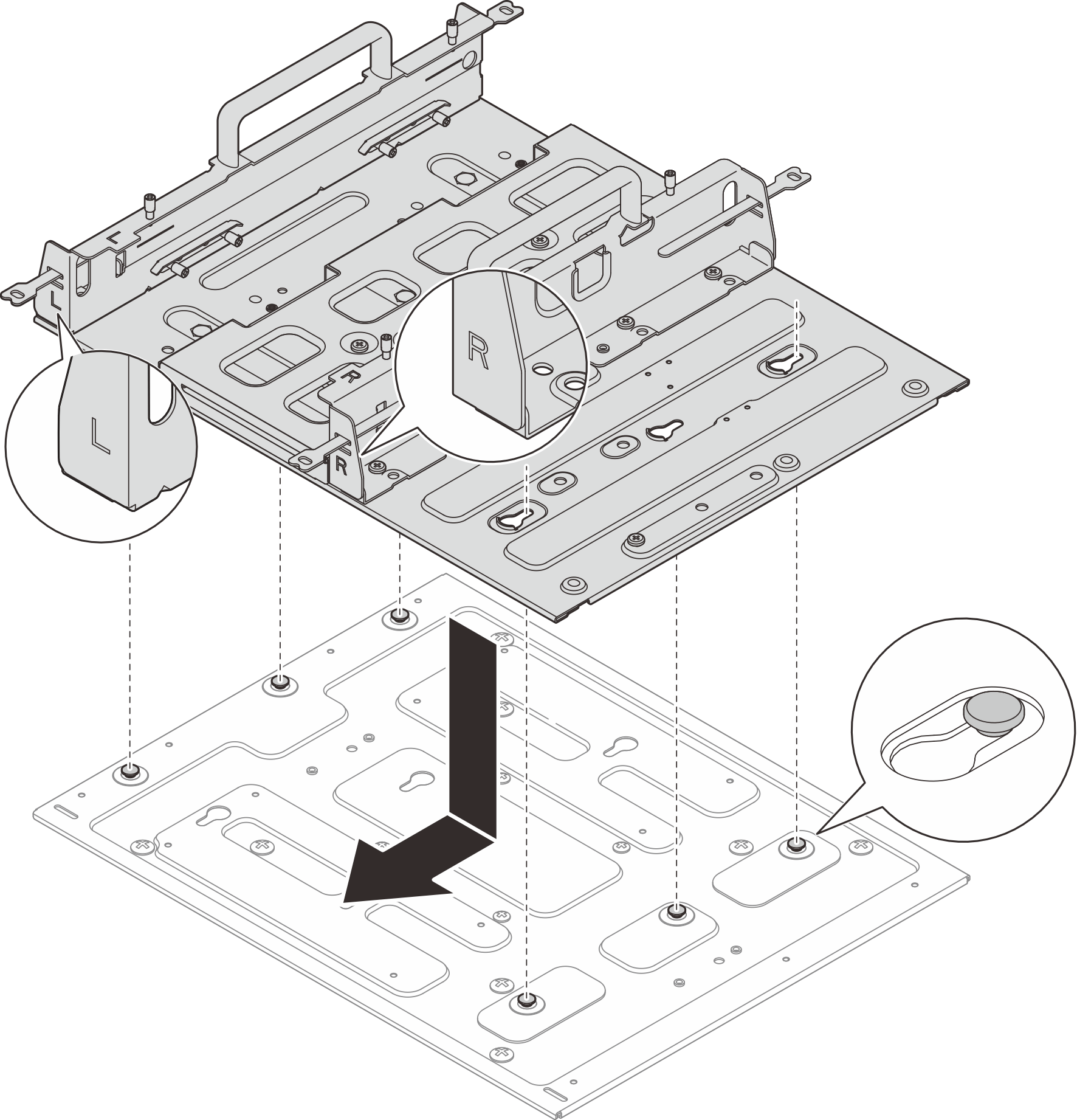

      Figura 8. Instalación de la manga del nodo

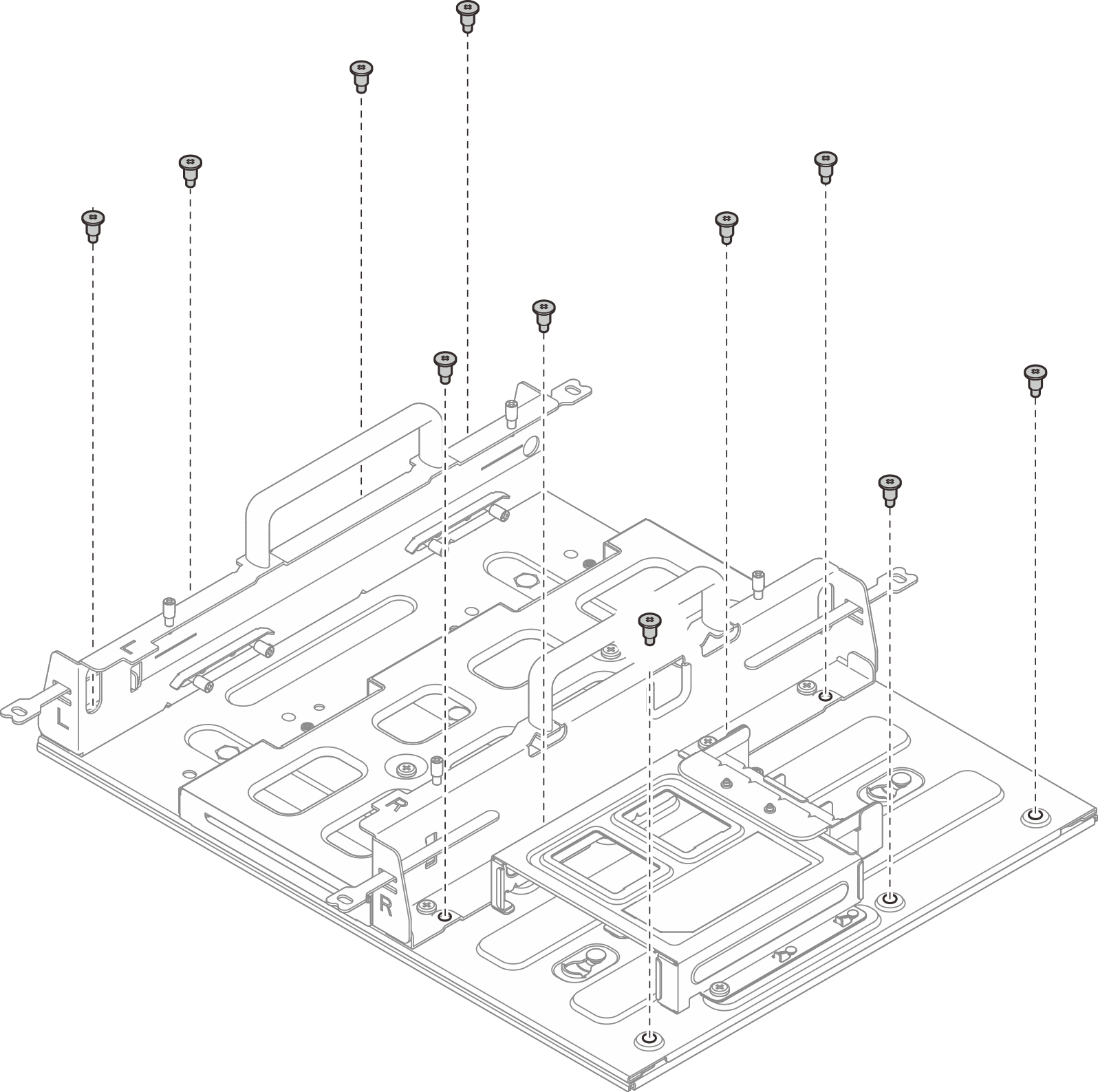

    3. Fije la funda del nodo con once tornillos.

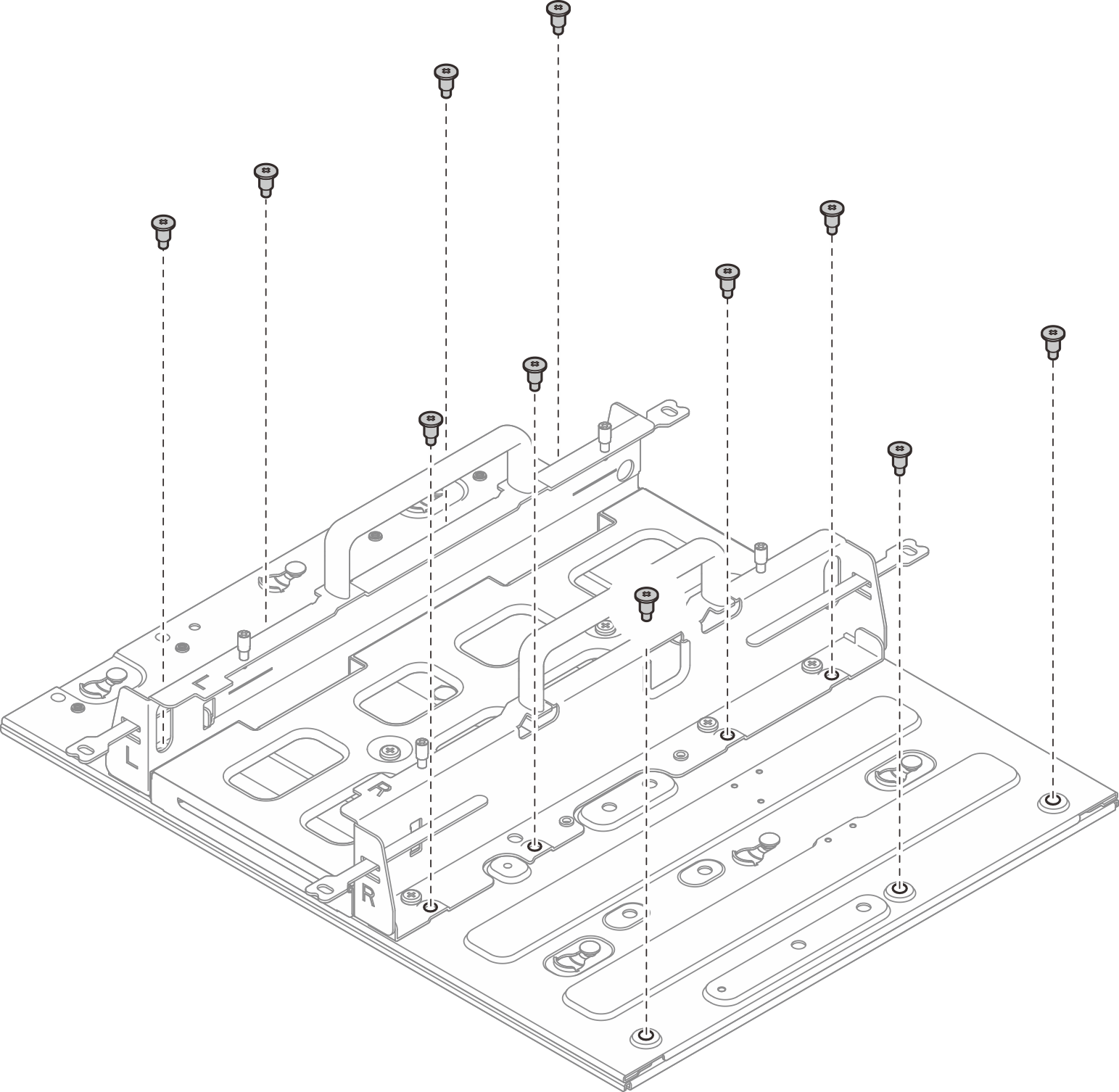

      Figura 9. Instalación de la funda del nodo con kit de expansión

      Figura 10. Instalación de la funda del nodo sin kit de expansión

Instalación del nodo en la funda del nodo

Procedimiento

Instale el nodo en la manga del nodo.
  1. Alinee el nodo con la funda del nodo; a continuación, inserte y deslice el nodo en la funda del nodo hasta que se detenga.
  2. Apriete los cuatro tornillos de apriete manual que se encuentran en el lateral de la funda del nodo.
Figura 11. Instalación de un nodo en una funda del nodo

Después de finalizar
