Installazione di un nodo a parete o soffitto

Seguire le istruzioni riportate in questa sezione installare un nodo a parete o soffitto.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Lasciare 500 mm di spazio libero nella parte anteriore del nodo per la procedura di installazione/rimozione.

  • Il peso massimo del nodo SE100 con il supporto è 7,3 kg (16 libbre), mentre il nodo SE100 con il kit di espansione nel supporto è 7,9 kg (17,4 libbre). Per un'installazione sicura, la parete su cui montare il nodo deve essere in grado di sostenere 5 volte il peso:
    • Configurazione del nodo con supporto: supporta 36,5 kg (80 libbre)
    • Configurazione del nodo con il kit di espansione nel supporto: supporta 39,5 kg (87 libbre)
    In caso contrario, è necessario rinforzare la superficie per renderla conforme a questo standard.

  • Evitare di usare utenze a parete esistenti, ad esempio impianto idraulico, per gas naturale o elettrico.

Importante
Questa attività deve essere eseguita da tecnici qualificati.
Nota

Installazione dell'assieme supporto del nodo alla parete​

Procedura

  1. La configurazione con montaggio a parete richiede quattro viti M4 e otto viti M6. Preparare le viti e le parti correlate per questa attività.
    Nota
    La lunghezza appropriata della base delle viti deve essere valutata da personale qualificato.

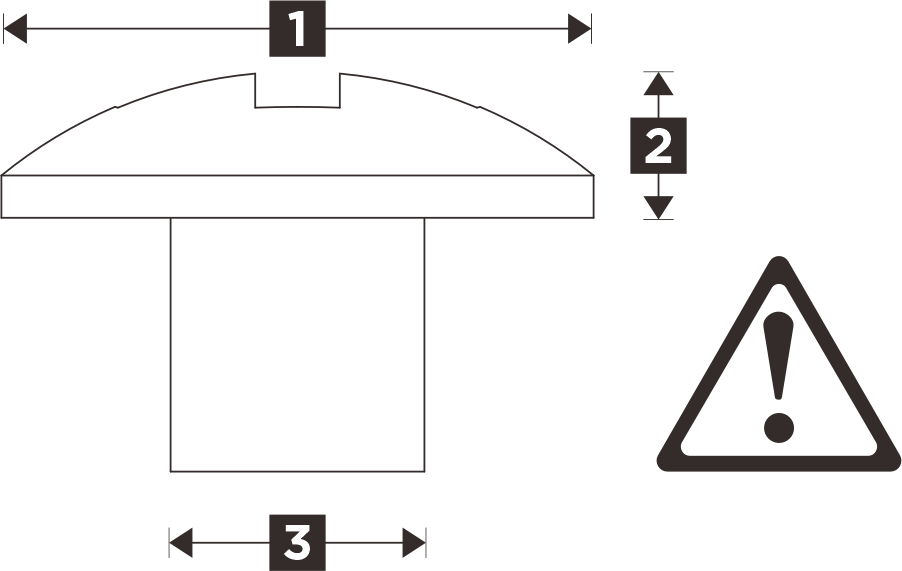

    Tabella 1. Dimensione massima della vite per le quattro viti M4 interne
    		1 8,5-10,5 mm2 3-3,4 mm3 M4 (#7-19T)
    Tabella 2. Dimensione massima per le otto viti M6 esterne
    		1 12,5-14,5 mm2 3-3,4 mm3 M6 (#14-14T)
  2. Rimuovere il supporto del nodo dalla piastra di montaggio a parete.
    1. Rimuovere le dodici viti che fissano il supporto del nodo.
      Figura 1. Rimozione del supporto del nodo con kit di espansione

      Figura 2. Rimozione del supporto del nodo senza kit di espansione

    2. Far scorrere il supporto del nodo finché i piedini della guida sulla piastra di montaggio a parete non risultano inseriti nei fori, quindi rimuovere il supporto del nodo dalla piastra di montaggio a parete.
      Figura 3. Rimozione della maniglia del nodo

  3. (Facoltativo) Per montare la piastra di montaggio a parete su una parete piana senza fori per le viti, praticare dodici fori, se necessario.
    1. Spingere la piastra di montaggio a parete verso la posizione di montaggio.
    2. Contrassegnare le posizioni dei fori per viti con una matita.
    3. Praticare dodici fori per le viti come indicato.

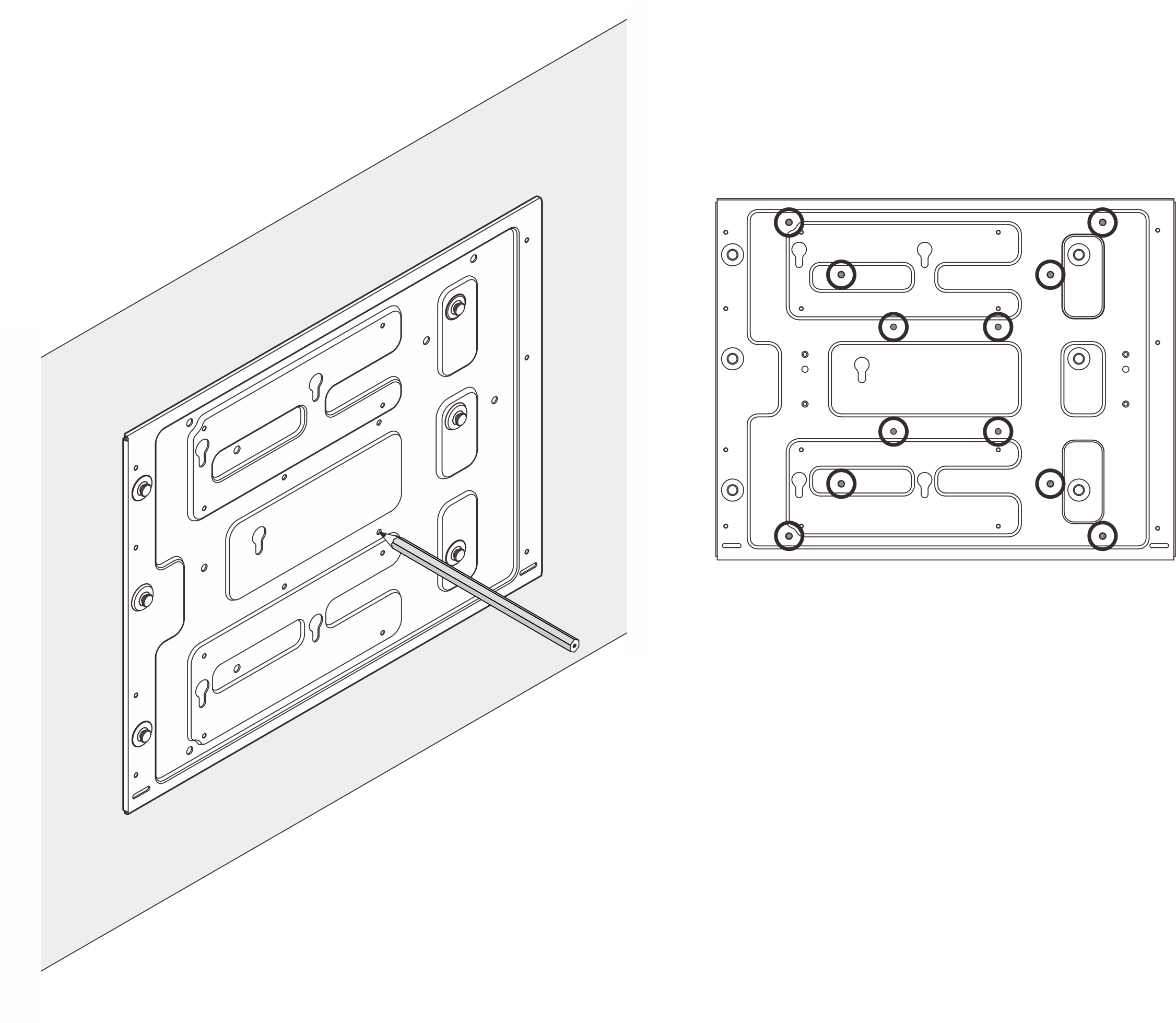

    Figura 4. Posizioni dei fori per viti

  4. Fissare la piastra di montaggio a parete alla parete con quattro viti M4 e otto viti M6.
    Figura 5. Installazione della piastra di montaggio a parete

    Figura 6. Posizioni delle viti M4

    Figura 7. Posizioni delle viti M6

  5. Installare il supporto del nodo sulla piastra di montaggio a parete.
    1. Allineare il supporto del nodo ai piedini della guida sulla piastra di montaggio a parete.
    2. Abbassare il supporto del nodo sulla piastra di montaggio a parete, quindi farlo scorrere finché i piedini della guida non sono posizionati nei fori.
      Nota
      Sulla parte anteriore del supporto del nodo sono presenti i contrassegni "L" e "R" che indicano la sinistra e la destra dalla prospettiva dell'utente (visti dalla parte anteriore del nodo). Assicurarsi di installare il supporto del nodo con l'orientamento corretto mostrato nella figura.
      Figura 8. Installazione della maniglia del nodo

    3. Fissare il supporto del nodo con undici viti.
      Figura 9. Installazione del supporto del nodo con kit di espansione

      Figura 10. Installazione del supporto del nodo senza kit di espansione

Installazione del nodo nel supporto del nodo​

Procedura

Installare il nodo nel relativo supporto.
  1. Allineare il nodo al relativo supporto, quindi inserirlo e farlo scorrere nel supporto finché non si arresta.
  2. Serrare le quattro viti zigrinate sul lato del supporto del nodo.

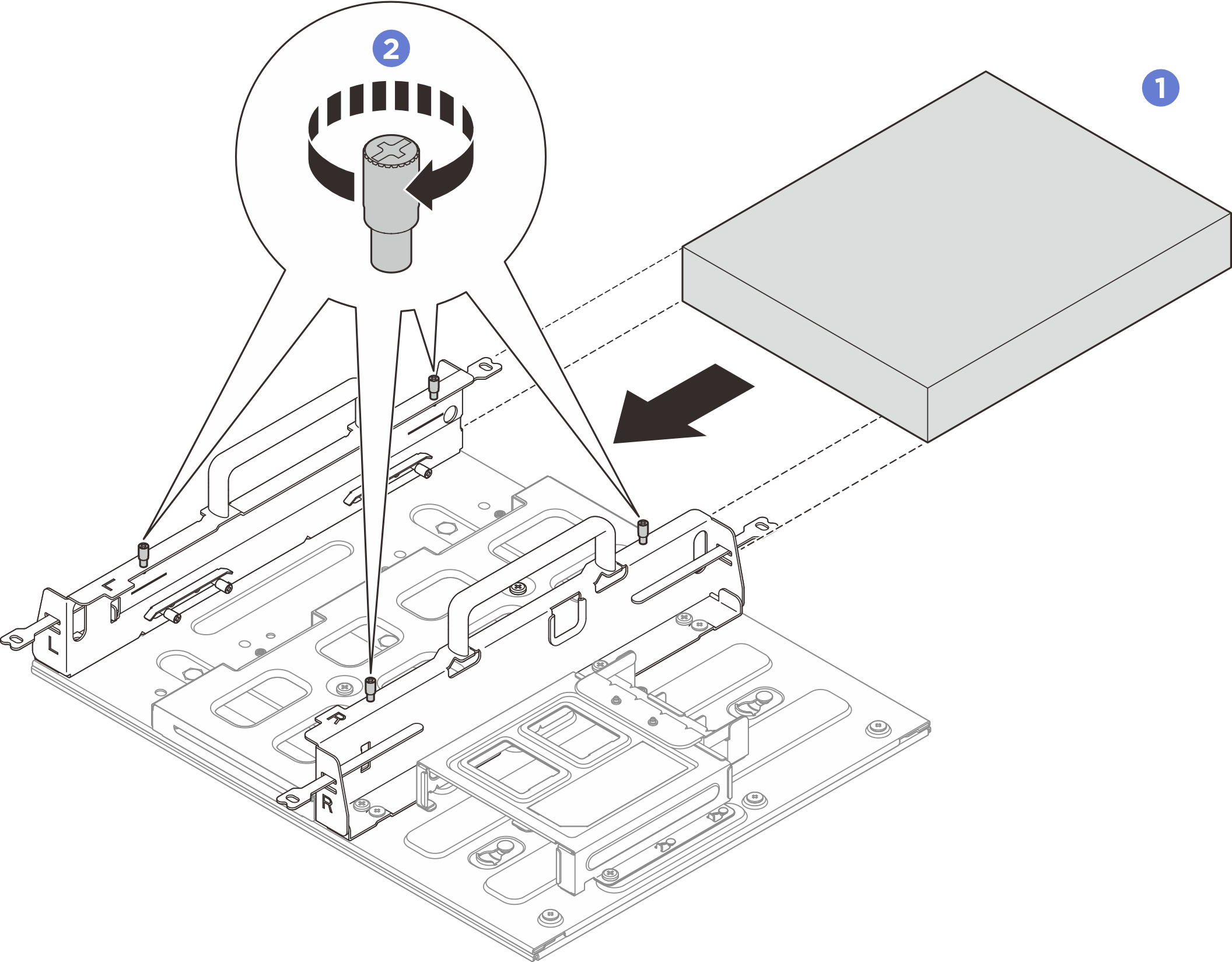

Figura 11. Installazione di un nodo in una maniglia del nodo
