Instalar um nó na parede ou no teto

Siga as instruções nesta seção para instalar um nó na parede ou no teto.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Reserve 500 mm de folga na frente do nó para o procedimento de instalação/remoção.

  • O peso máximo do nó SE100 com a gaveta do nó é de 7,3 KG (16 lb), enquanto o nó SE100 com kit de expansão na gaveta do nó é de 7,9 kg (17,4 lb). Para uma instalação segura, a parede para montar o nó deve ser capaz de suportar 5 vezes o peso:
    • Configuração do nó com gaveta do nó: comporta 36,5 kg (80 lb)
    • Nó com kit de expansão na configuração da gaveta do nó: comporta 39,5 kg (87 lb)
    Caso contrário, a superfície deve ser reforçada para atender a esta norma.

  • Evite os utilitários existentes na parede, como encanamento, gás natural ou entrada elétrica.

Importante
Essa tarefa deve ser executada por técnicos treinados.
Nota
  • Se a gaveta do nó já estiver instalada na parede, comece em Instalar o nó na gaveta do nó
  • Dependendo do modelo, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.

Instalar o conjunto da gaveta do nó na parede​

Procedimento

  1. A configuração de montagem na parede requer quatro parafusos M4 e oito parafusos M6. Prepare parafusos e peças relacionadas para esta tarefa.
    Nota
    O comprimento adequado da base do parafuso deve ser avaliado por profissionais qualificados.

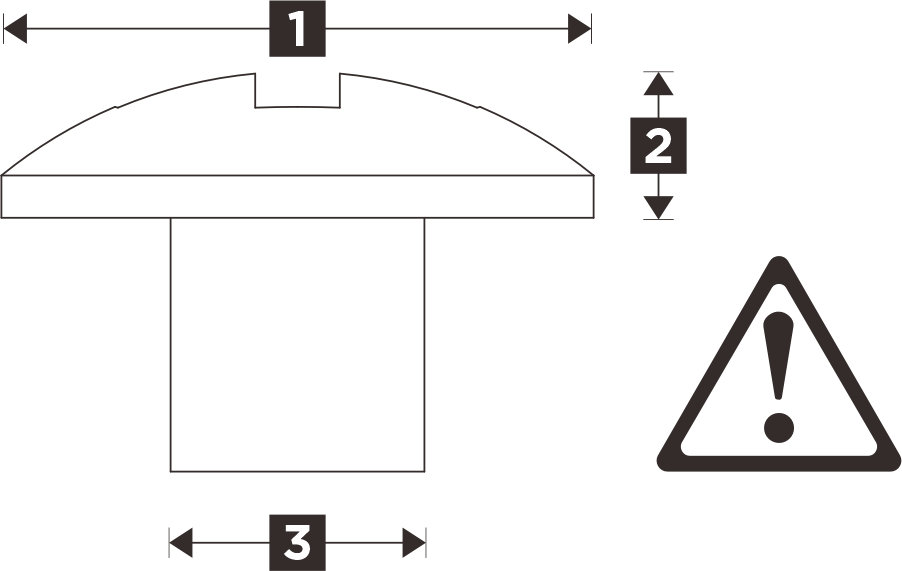

    Tabela 1. Tamanho máximo dos quatro parafusos M4 internos
    		1 8,5 - 10,5 mm (0,334-0,413 polegadas)2 3 - 3,4 mm (0,118 - 0,133 polegadas)3 M4 (#7-19T)
    Tabela 2. Tamanho máximo dos oito parafusos M6 externos
    		1 12,5 - 14,5 mm (0,492 - 0,570 polegadas)2 3 - 3,4 mm (0,118 - 0,133 polegadas)3 M6 (#14-14T)
  2. Remova a gaveta do nó da placa de montagem na parede.
    1. Remova os doze parafusos que prendem a gaveta do nó.

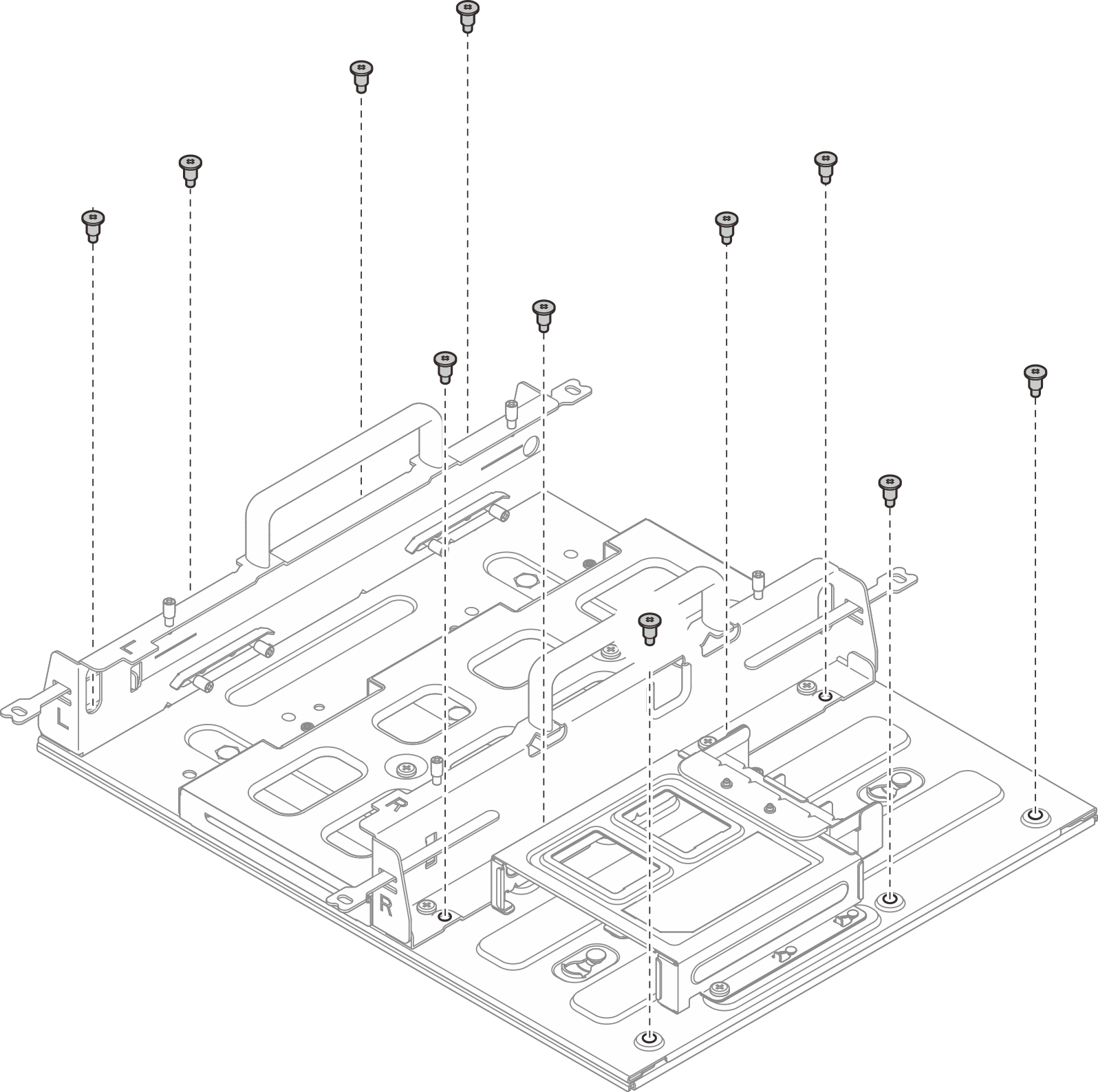

      Figura 1. Removendo a gaveta do nó com o kit de expansão

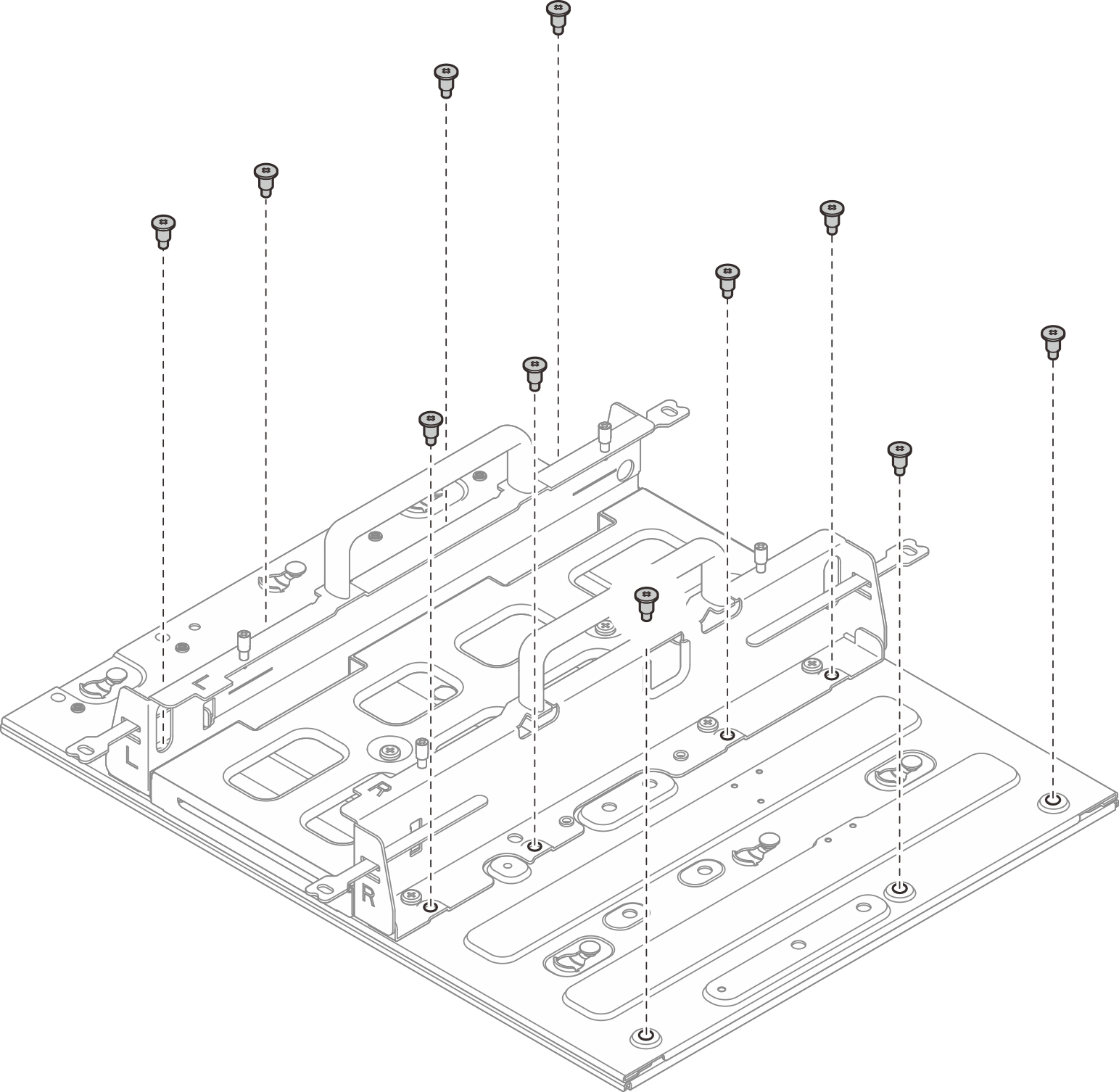

      Figura 2. Removendo a gaveta do nó sem o kit de expansão

    2. Deslize a gaveta do nó até que os pinos-guia da placa de montagem na parede se encaixem na abertura grande do buraco da fechadura; em seguida, remova a gaveta do nó da placa de montagem na parede.

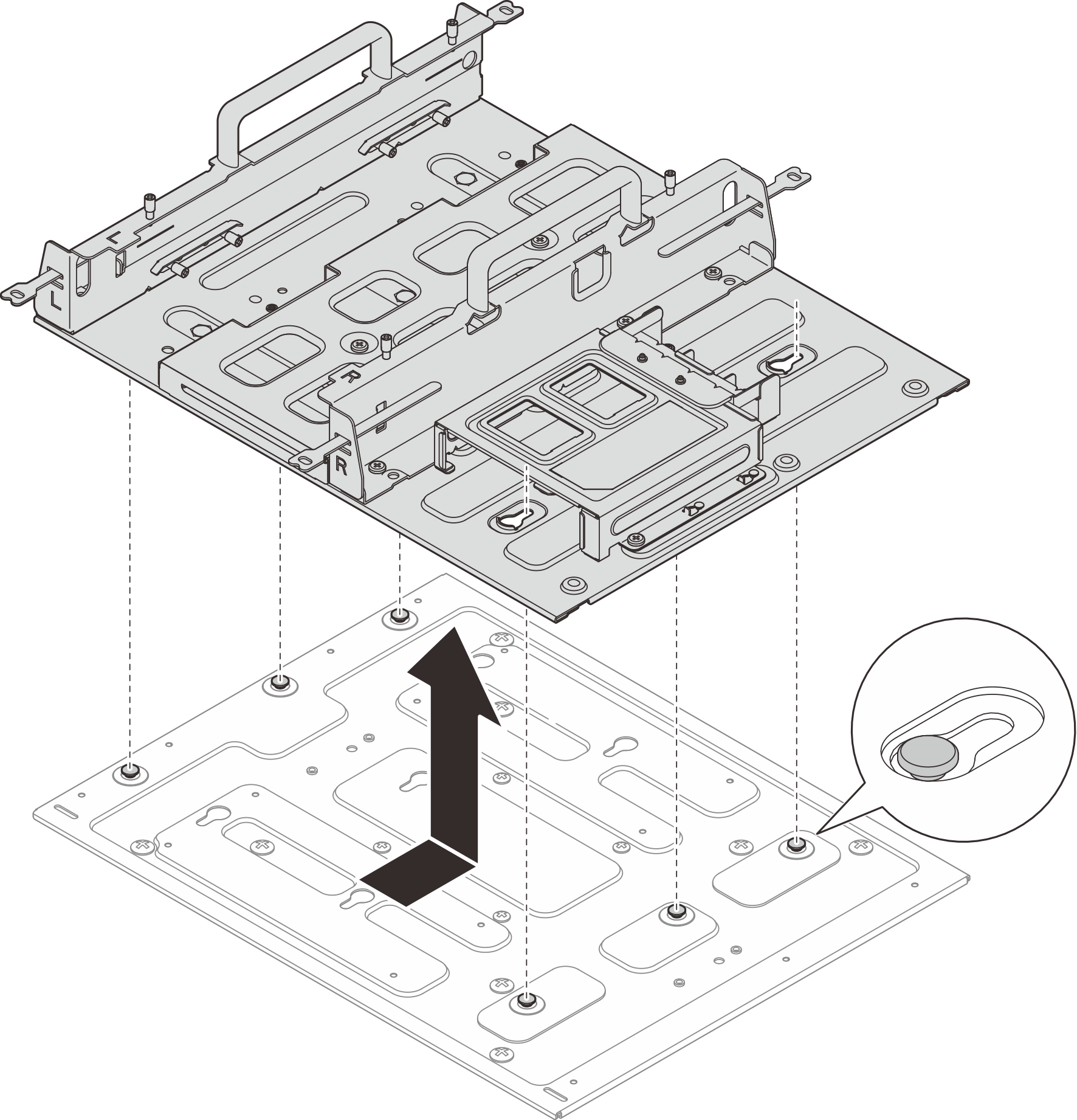

      Figura 3. Removendo a gaveta do nó

  3. (Opcional) Para montar a placa de montagem na parede em uma parede plana sem orifícios de parafuso, faça doze orifícios de parafuso na parede, se necessário.
    1. Pressione a placa de montagem na parede contra o local de montagem.
    2. Marque os locais dos buracos de parafuso com um lápis.
    3. Faça doze furos de parafuso conforme marcado.

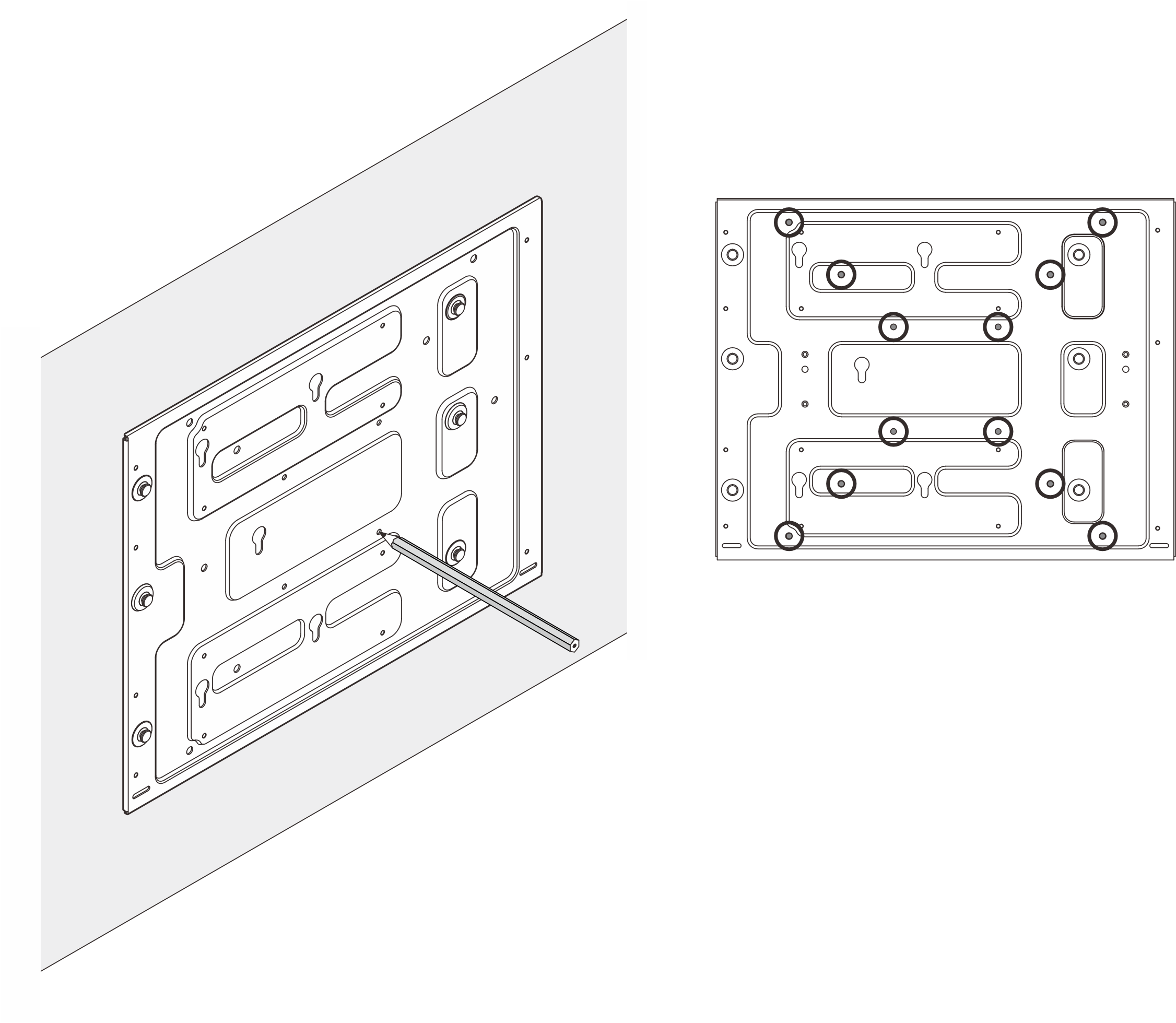

    Figura 4. Locais dos buracos de parafuso

  4. Prenda a placa de montagem na parede com quatro parafusos M4 e oito parafusos M6.

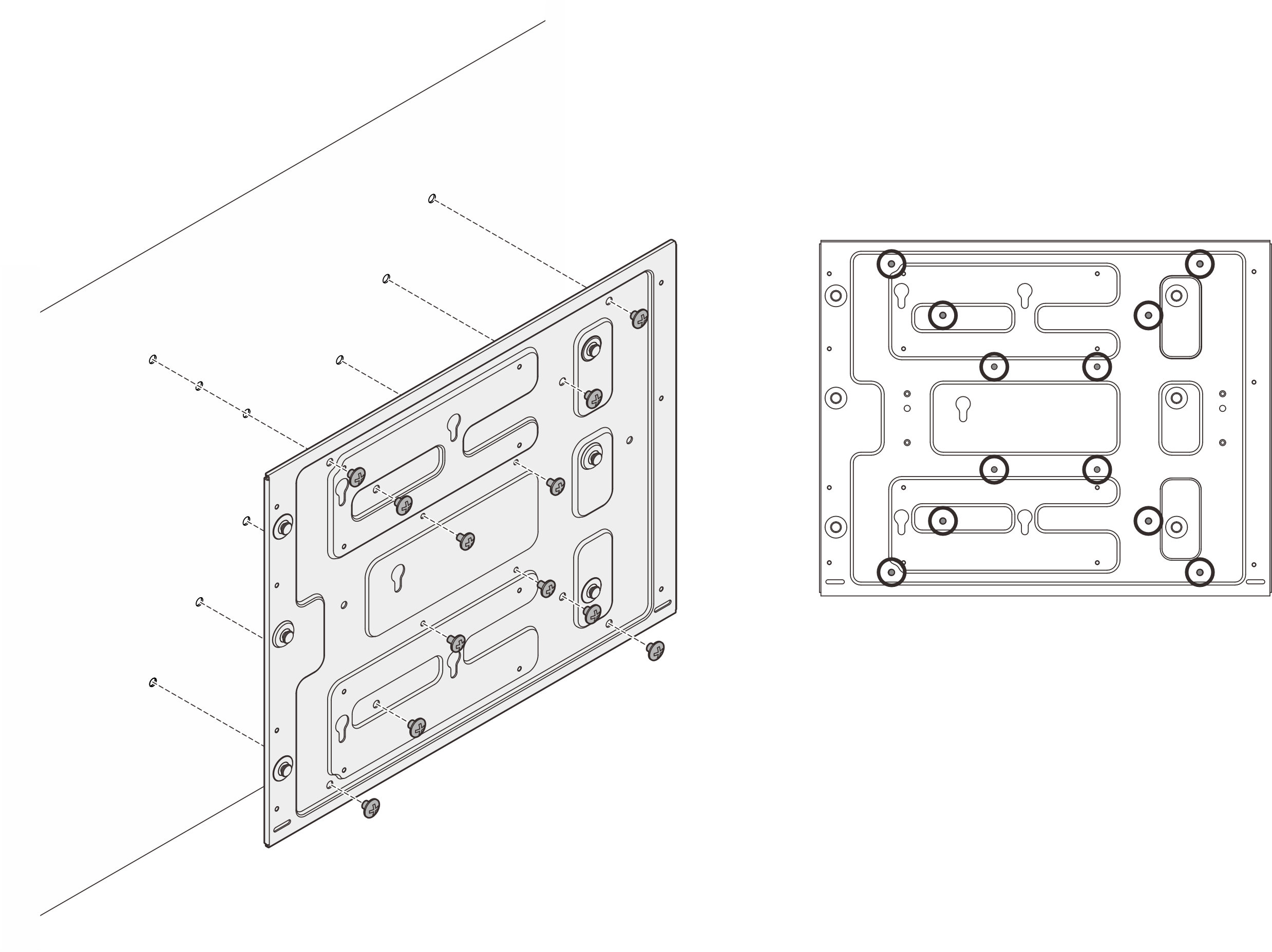

    Figura 5. Instalando a placa de montagem na parede

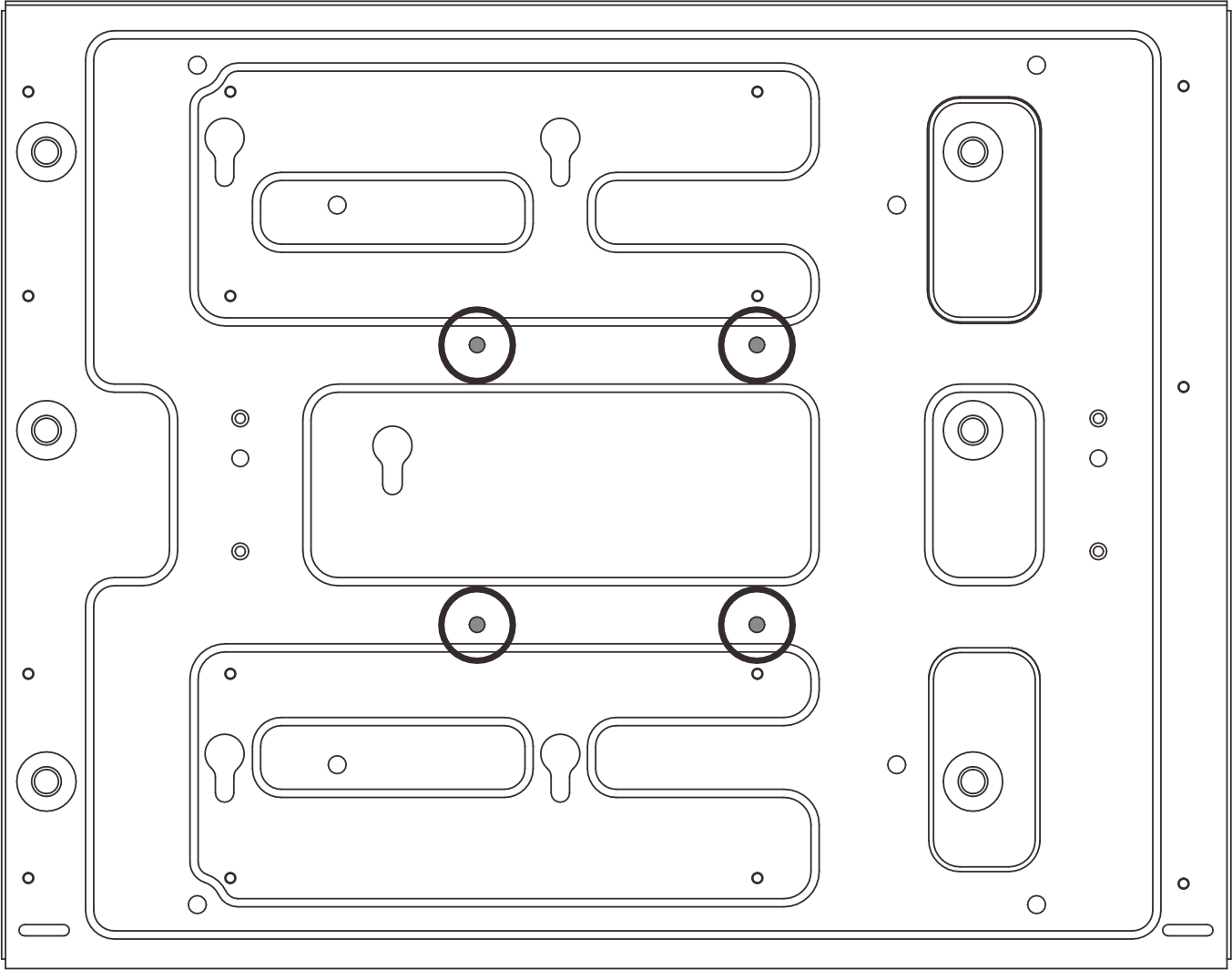

    Figura 6. Locais dos parafusos M4

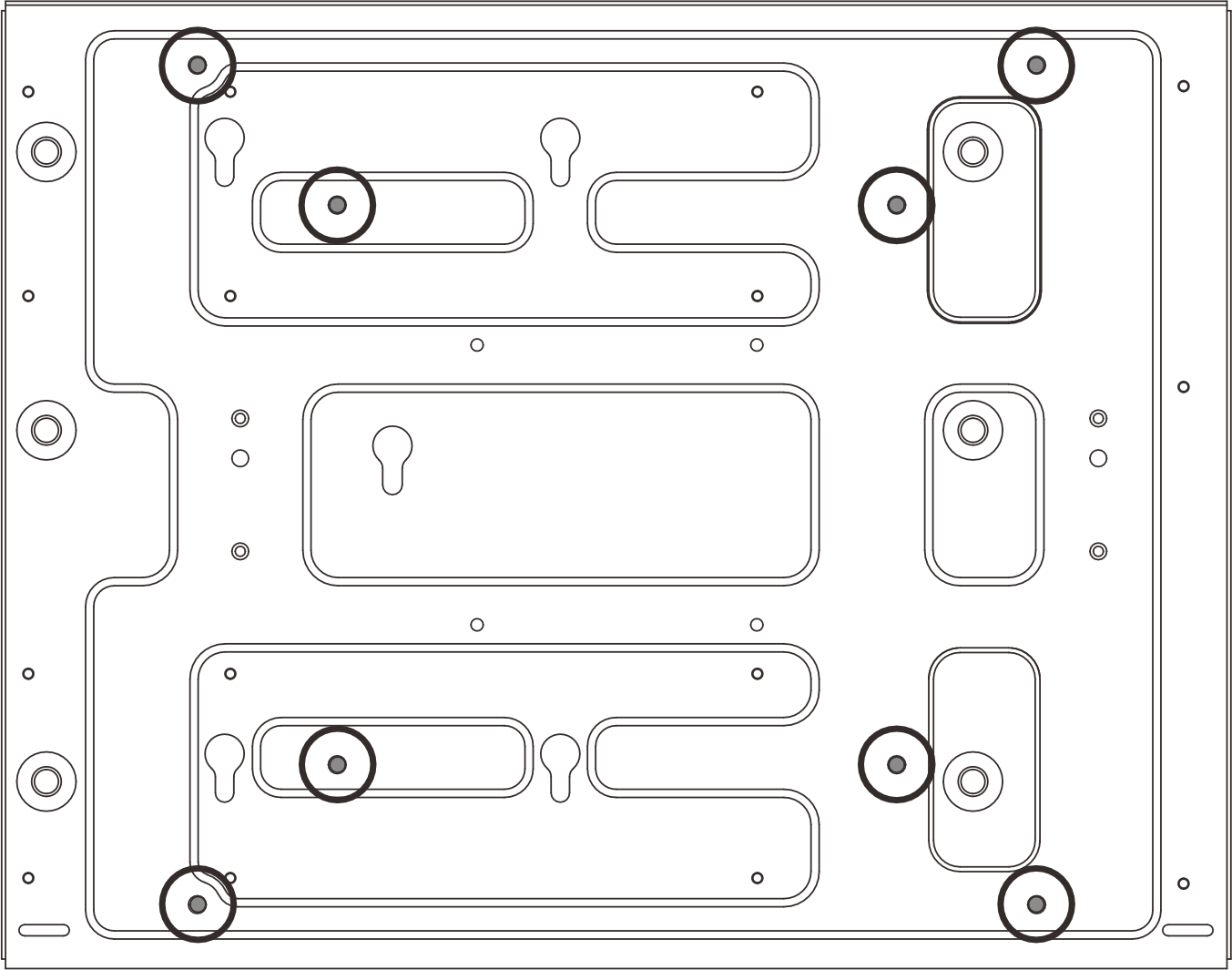

    Figura 7. Locais dos parafusos M6

  5. Instale a gaveta do nó na placa de montagem na parede.
    1. Alinhe a gaveta do nó com os pinos-guia na placa de montagem na parede.
    2. Abaixe a gaveta do nó na placa de montagem na parede; em seguida, deslize a gaveta do nó até que os pinos-guia se encaixem na pequena abertura dos orifícios da fechadura.
      Nota
      Existem logotipos "L" e "R" marcados na frente do suporte da gaveta do nó, que representam a mão esquerda e a mão direita do usuário, respectivamente (vistas da frente do nó). Instale a gaveta do nó com a orientação correta mostrada na ilustração.

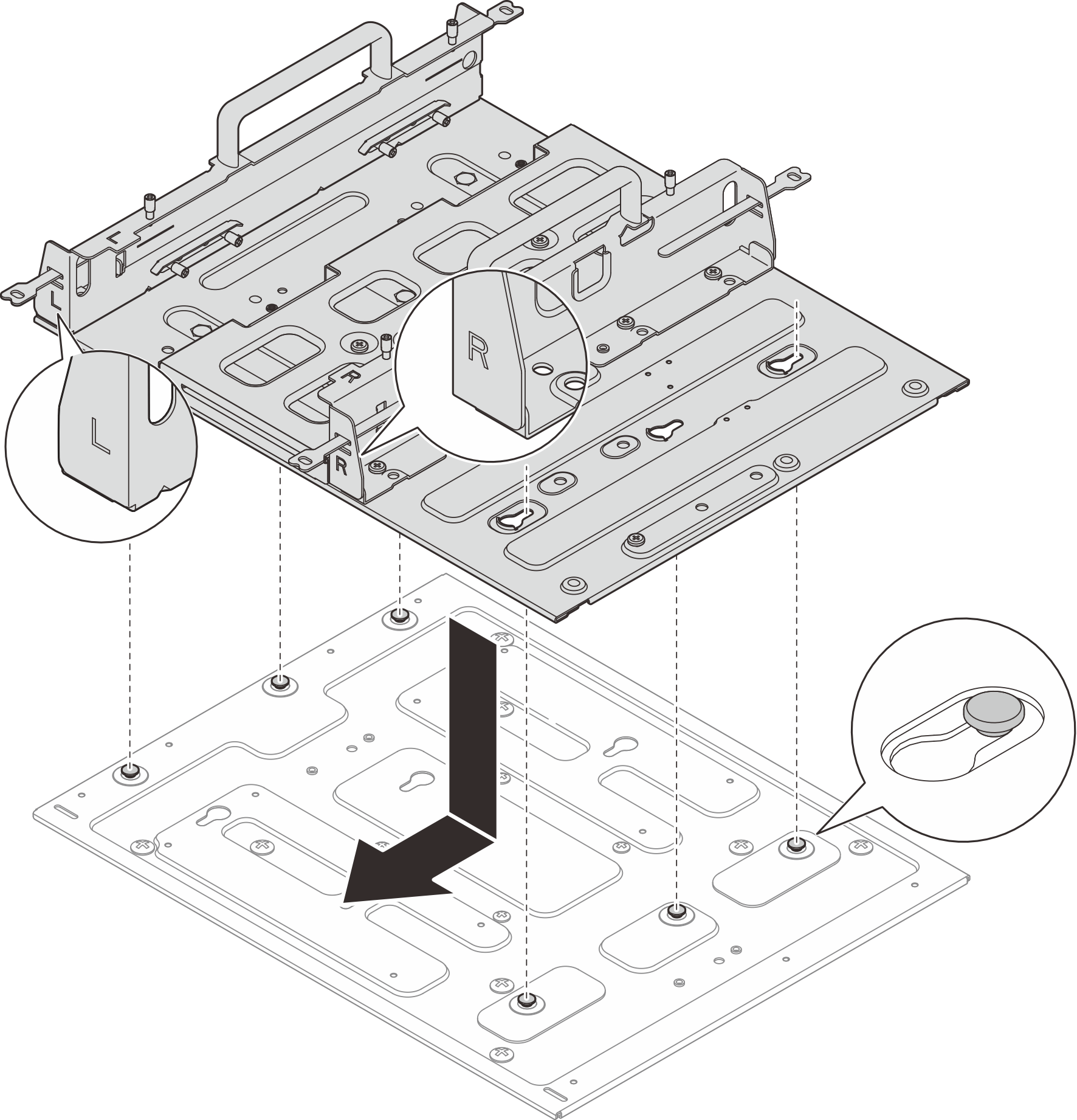

      Figura 8. Instalando a gaveta do nó

    3. Prenda a gaveta do nó com onze parafusos.

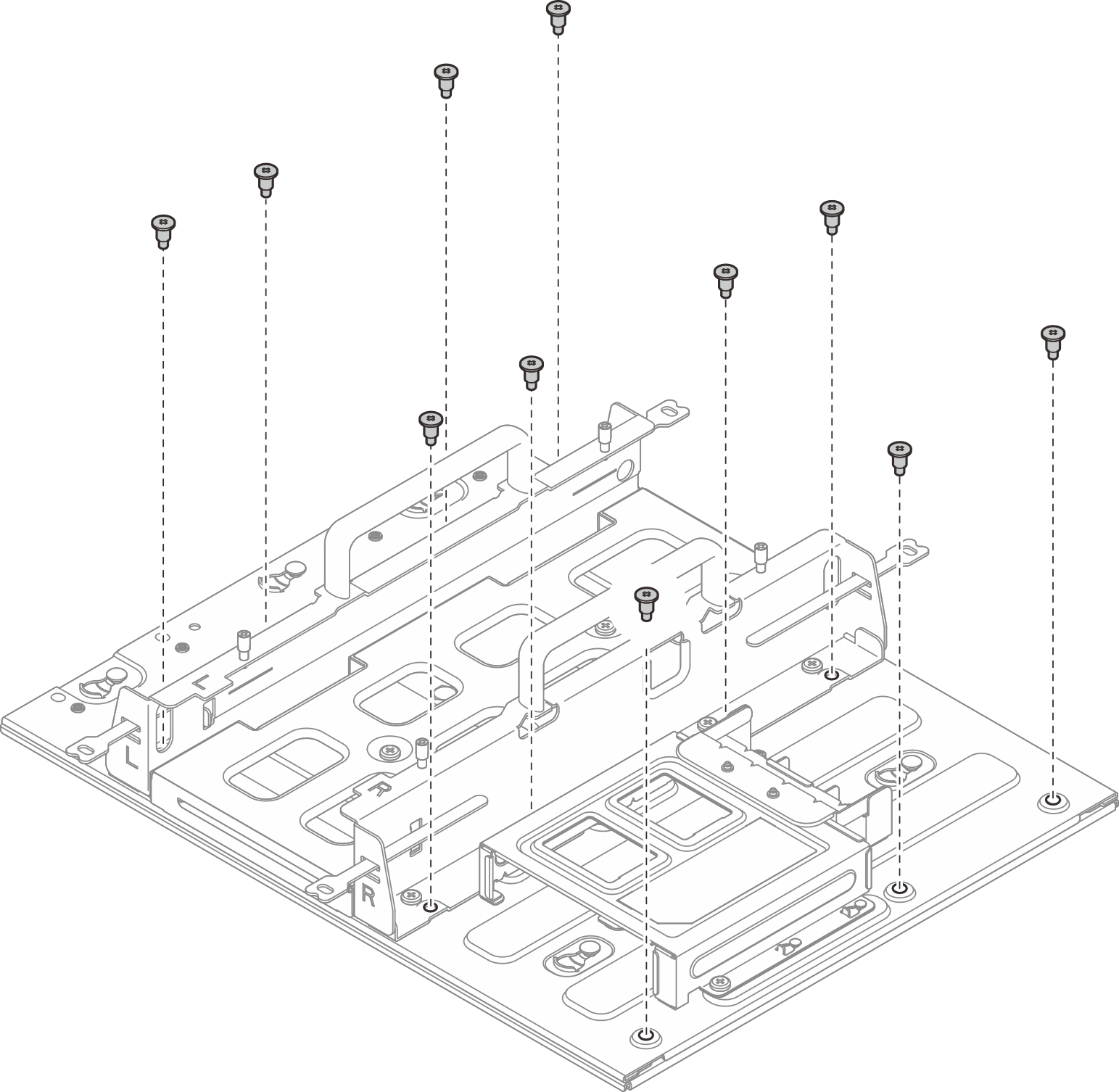

      Figura 9. Instalando a gaveta do nó com o kit de expansão

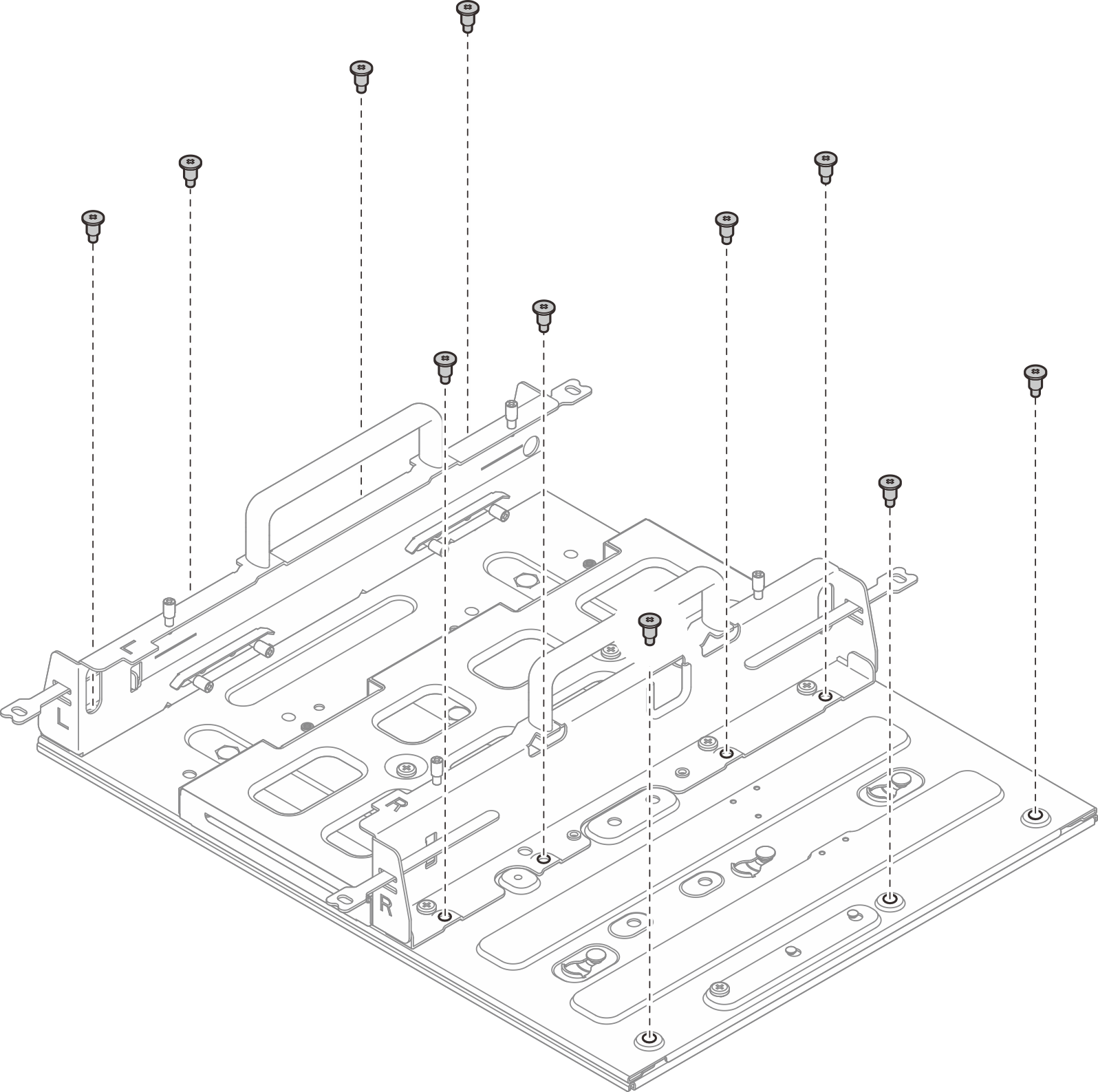

      Figura 10. Instalando a gaveta do nó sem o kit de expansão

Instalar o nó na gaveta do nó​

Procedimento

Instale o nó na gaveta do nó.
  1. Alinhe o nó com a gaveta do nó; em seguida, insira e deslize o nó na gaveta do nó até que ele pare.
  2. Aperte os quatro parafusos de aperto manual na lateral da gaveta do nó.

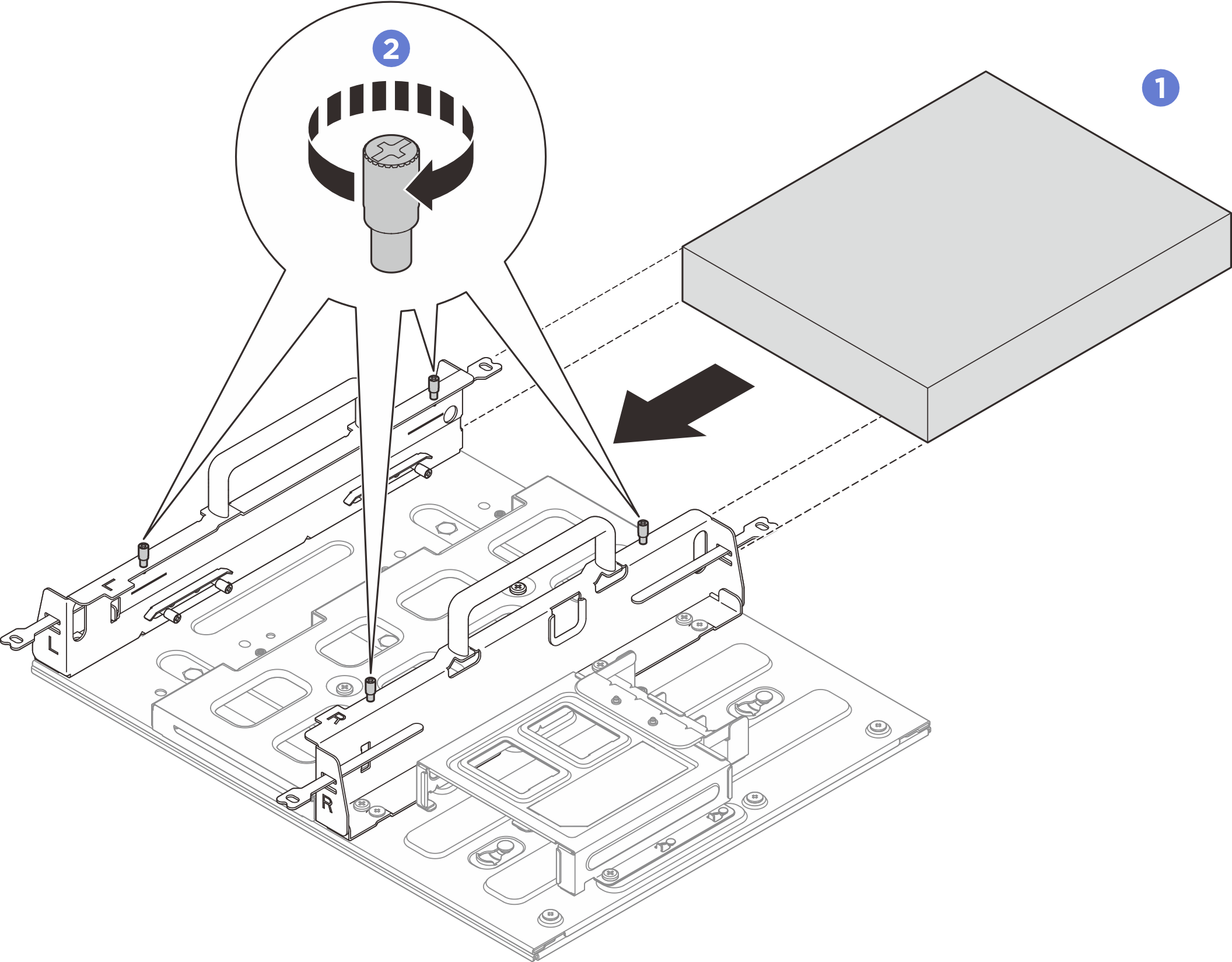

Figura 11. Instalação de um nó em uma gaveta do nó

Depois de concluir
