Установка узла на стену или потолок

В этом разделе приведены инструкции по установке узла на стене или потолке.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Оставьте перед узлом свободное место размером 500 мм для установки и снятия.

  • Максимальный вес узла SE100 с рукавом узла составляет 7,3 кг (16 фунтов), а узла SE100 с комплектом расширения в рукаве узла — 7,9 кг (17,4 фунта). Для безопасной установки стена, на которую будет установлен узел, должна выдерживать в 5 раз больший вес:
    • Конфигурация узла с рукавом узла: поддерживает 36,5 кг (80 фунтов)
    • Конфигурация узла с комплектом расширения в рукаве узла: поддерживает 39,5 кг (87 фунтов)
    В противном случае поверхность необходимо укрепить для соответствия этому требованию.

  • Старайтесь не устанавливать блок рядом с имеющимися системами инженерного обеспечения, например водопроводом, системами подачи природного газа или электрическими входами.

Важное замечание
Эта задача должна выполняться квалифицированными специалистами.
Прим.
  • Если рукав узла уже установлен на стене, начните с раздела Установка узла в рукав узла.
  • В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунке.

Установка блока рукава узла на стене​

Процедура

  1. Для настенного монтажа требуются четыре винта M4 и восемь винтов M6. Подготовьте винты и сопутствующие детали для этой задачи.
    Прим.
    Соответствующую длину основания винта должны определять квалифицированные специалисты.

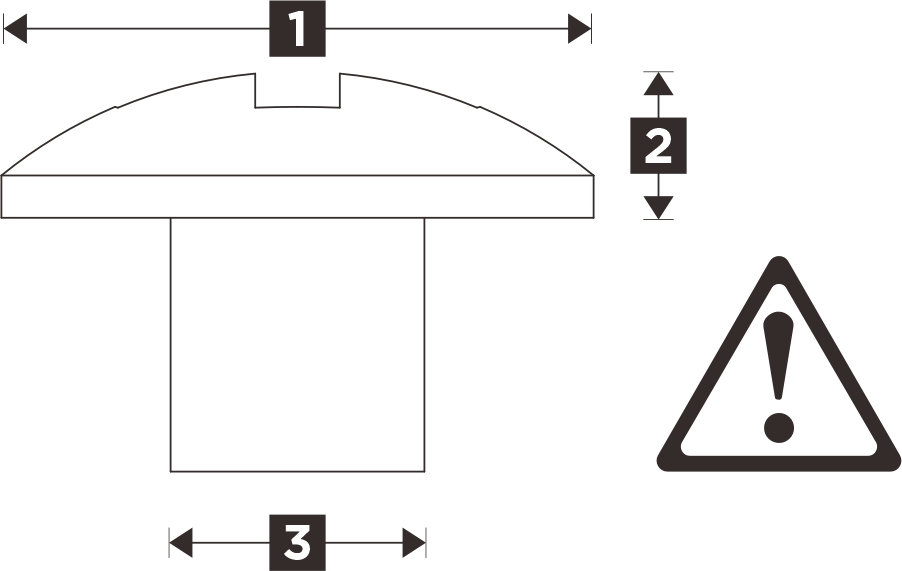

    Табл. 1. Максимальный размер винтов для четырех внутренних винтов M4
    		1 8,5–10,5 мм (0,334–0,413 дюйма)2 3–3,4 мм (0,118–0,133 дюйма)3 M4 (#7–19T)
    Табл. 2. Максимальный размер винтов для восьми наружных винтов M6
    		1 12,5–14,5 мм (0,492–0,570 дюйма)2 3–3,4 мм (0,118–0,133 дюйма)3 M6 (#14–14T)
  2. Снимите рукав узла с пластины для настенного монтажа.
    1. Отверните двенадцать винтов, фиксирующих рукав узла.

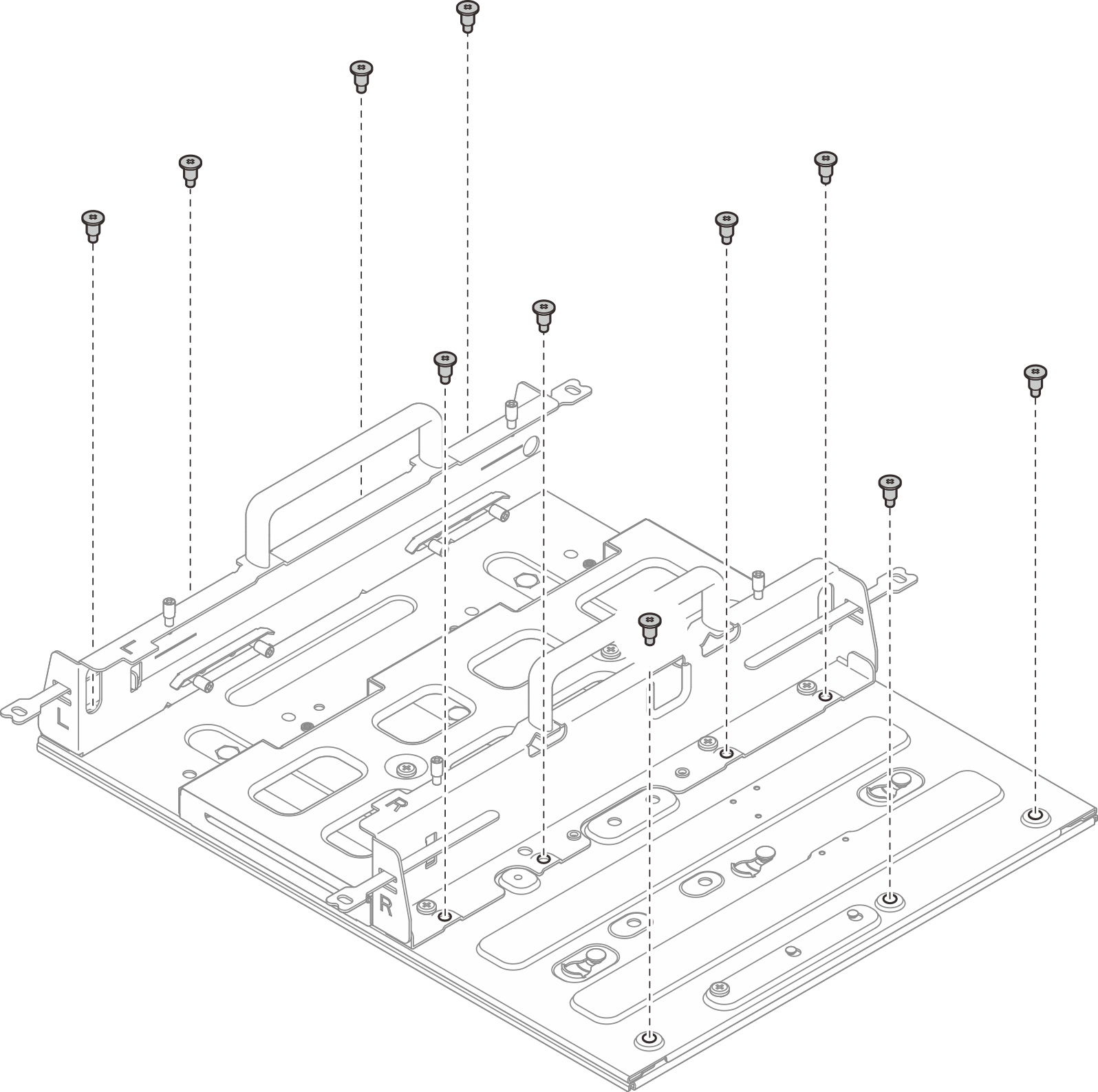

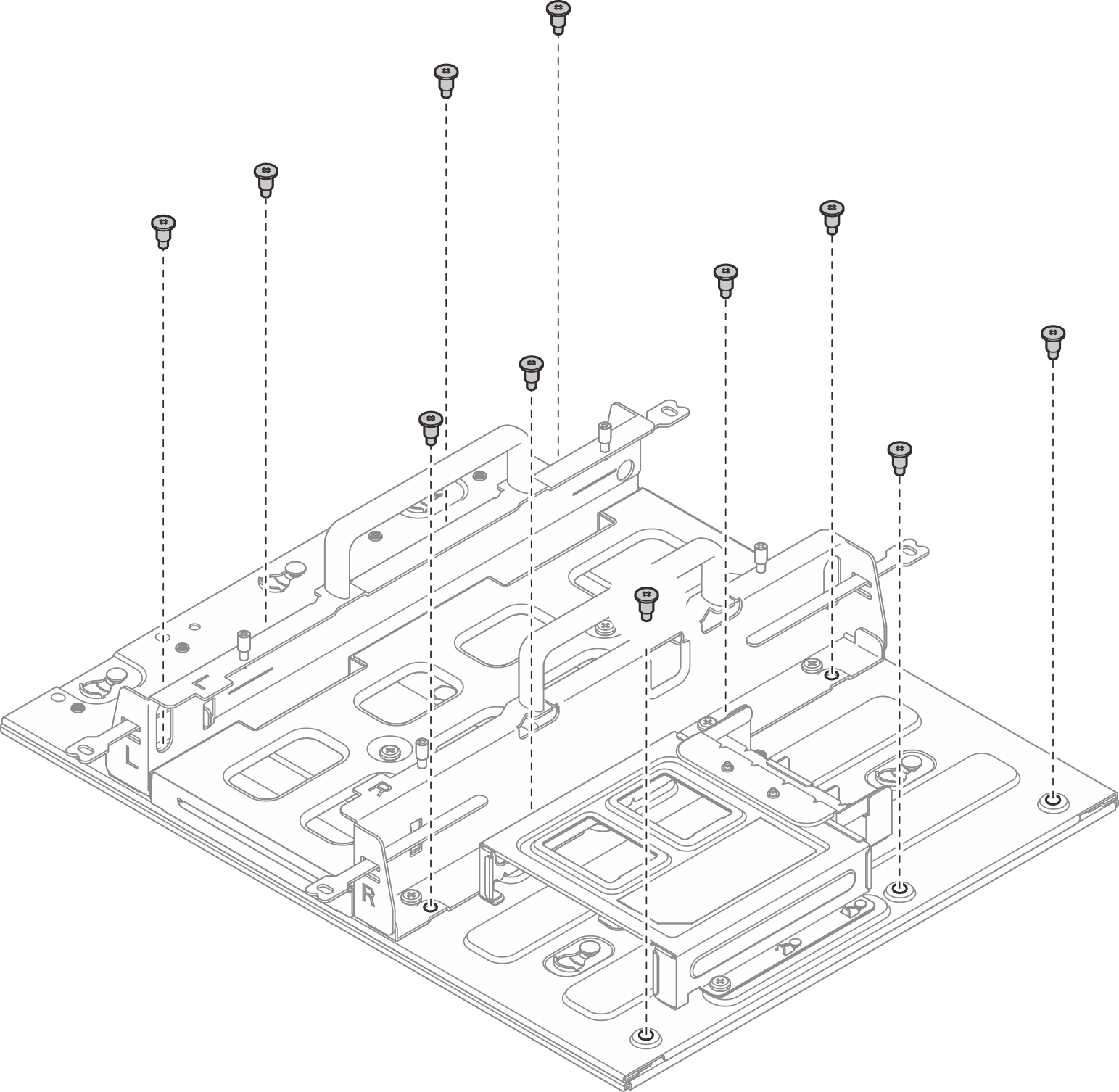

      Рис. 1. Снятие рукава узла с комплектом расширения

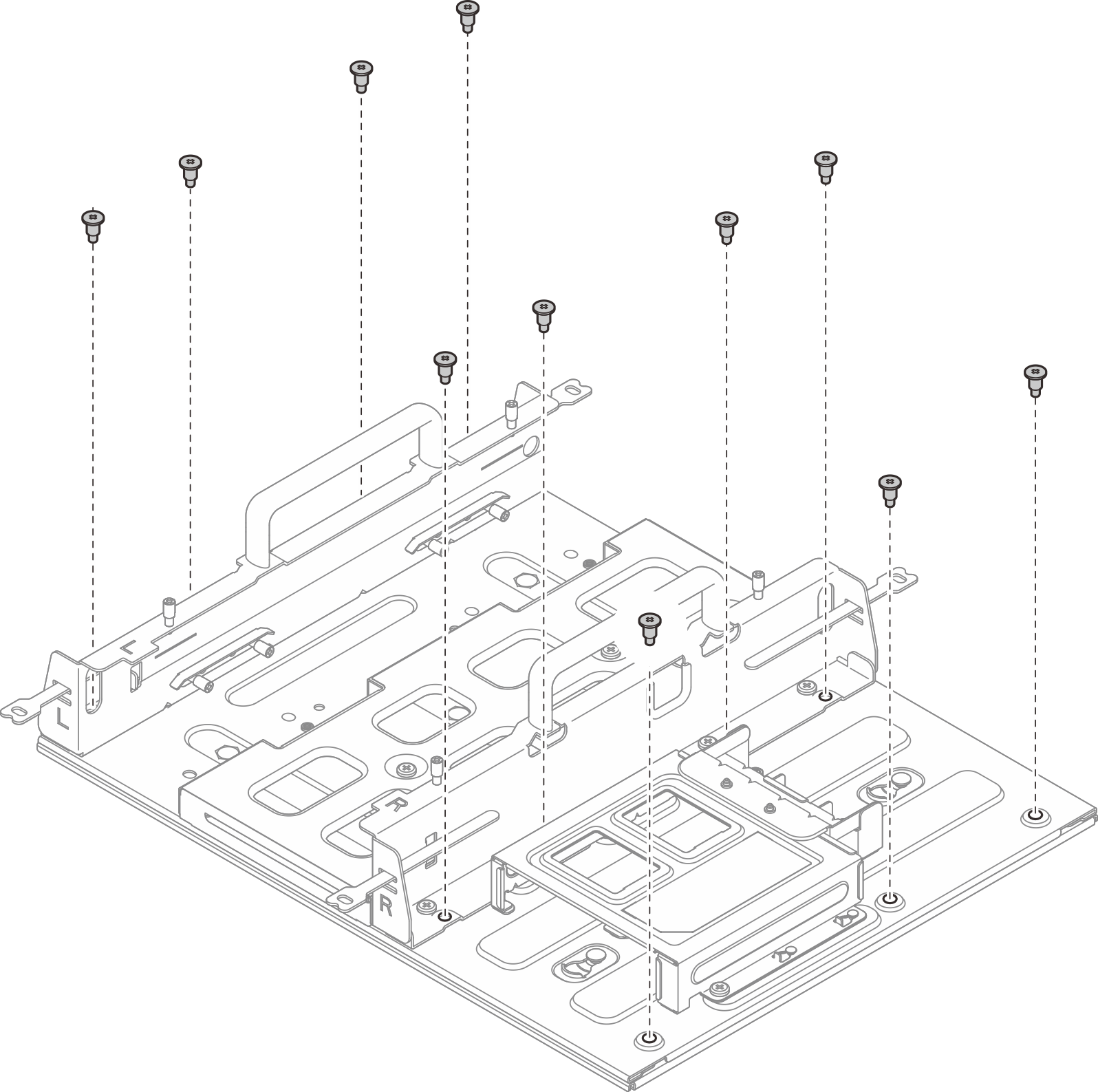

      Рис. 2. Снятие рукава узла без комплекта расширения

    2. Сдвиньте рукав узла, чтобы направляющие штырьки на пластине для настенного монтажа вошли в большое отверстие паза; затем снимите рукав узла с пластины для настенного монтажа.

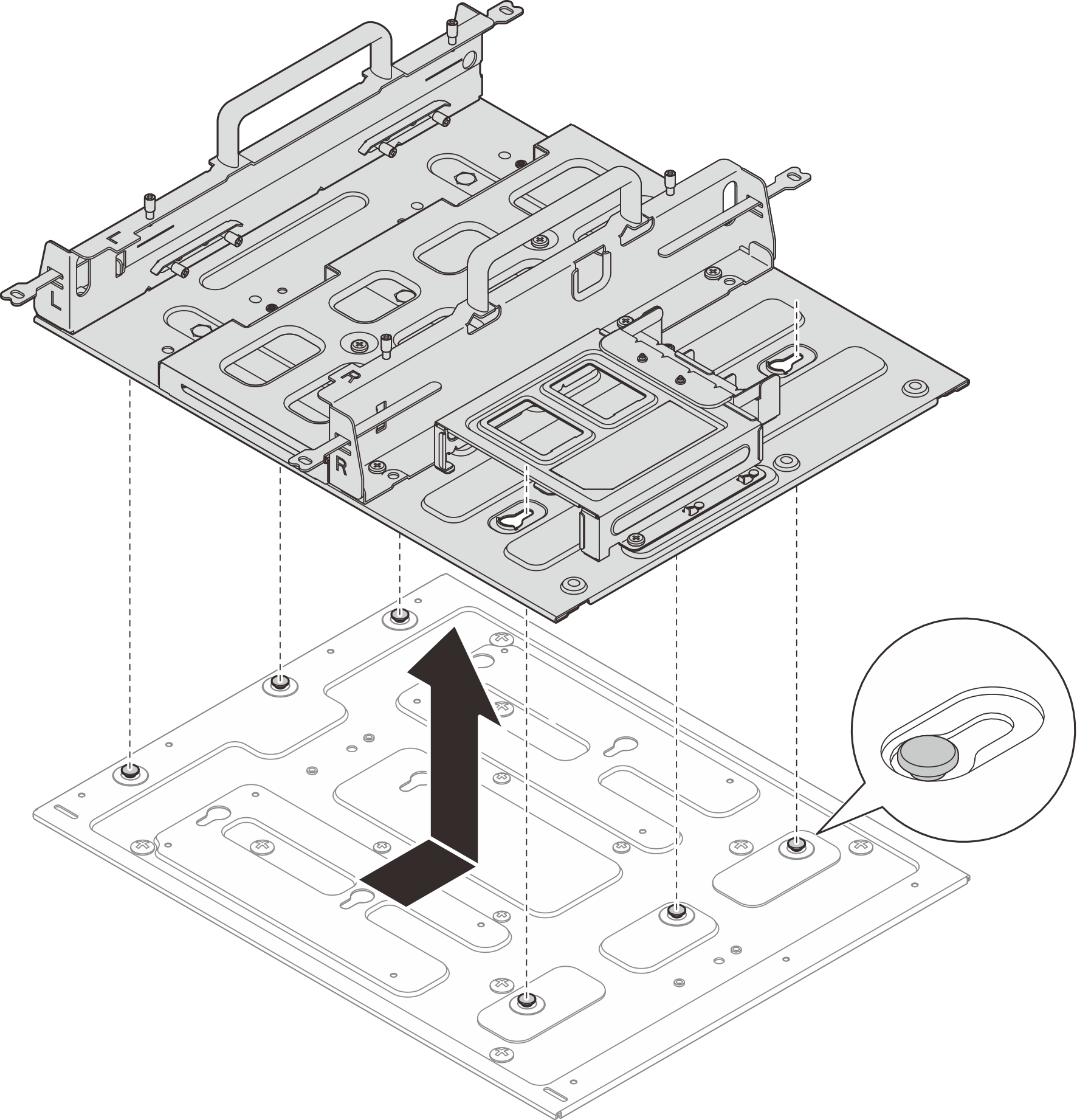

      Рис. 3. Снятие рукава узла

  3. (Необязательно) Чтобы установить пластину для настенного монтажа на плоской стене без отверстий для винтов, при необходимости просверлите в стене двенадцать отверстий для винтов.
    1. Прижмите пластину для настенного монтажа к месту установки.
    2. Отметьте карандашом места отверстий для винтов.
    3. Просверлите двенадцать отверстий для винтов согласно меткам.

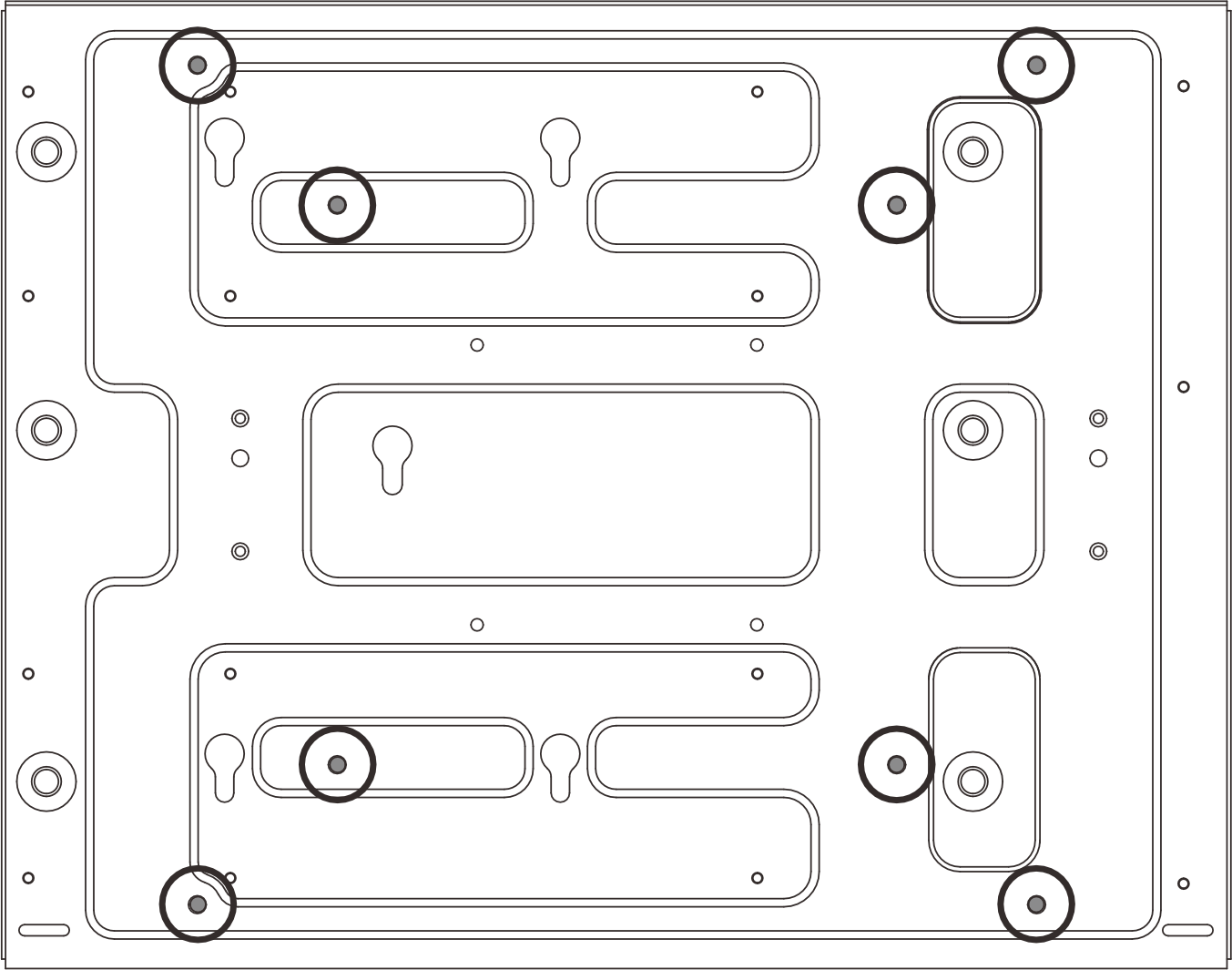

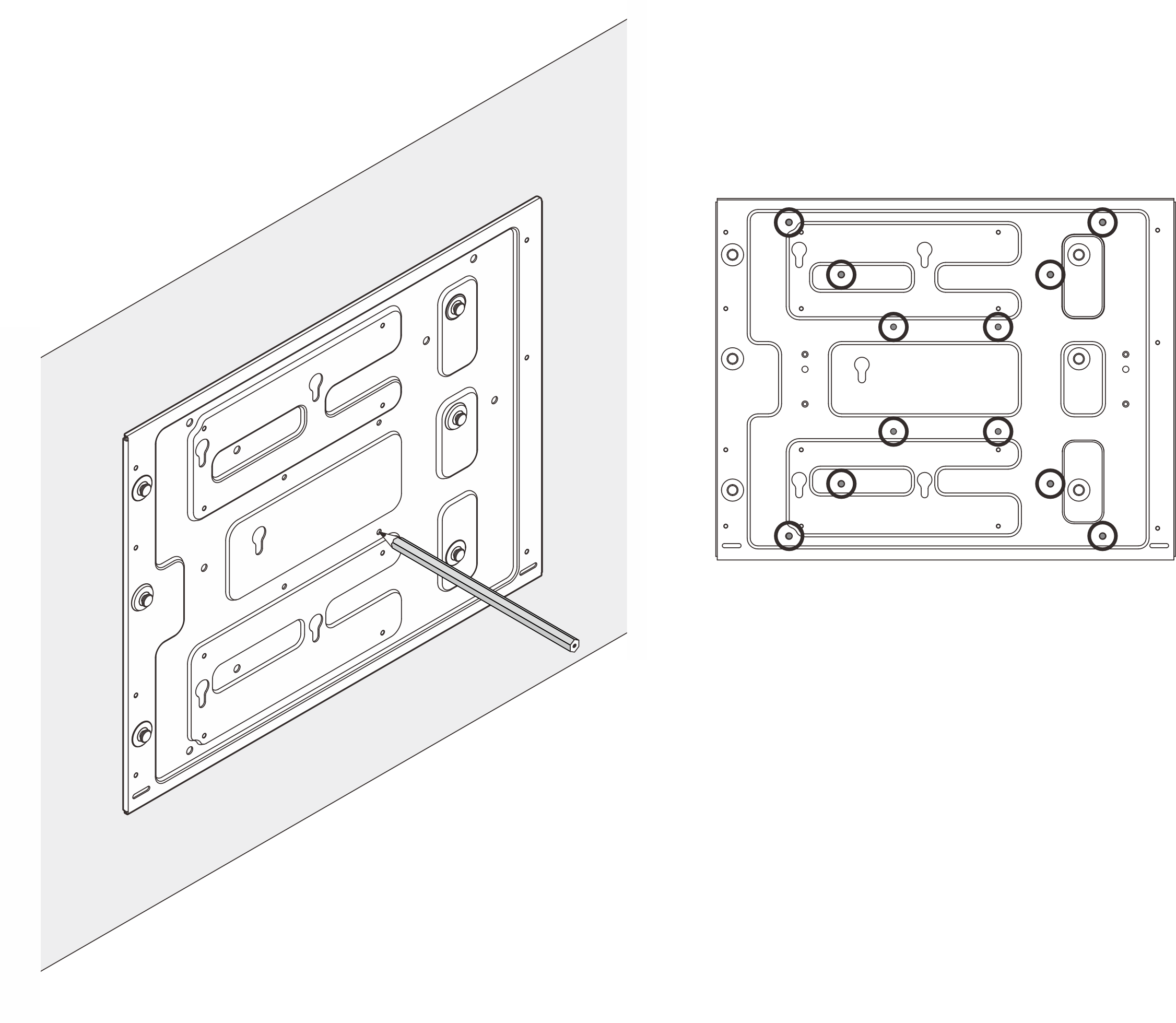

    Рис. 4. Расположение отверстий для винтов

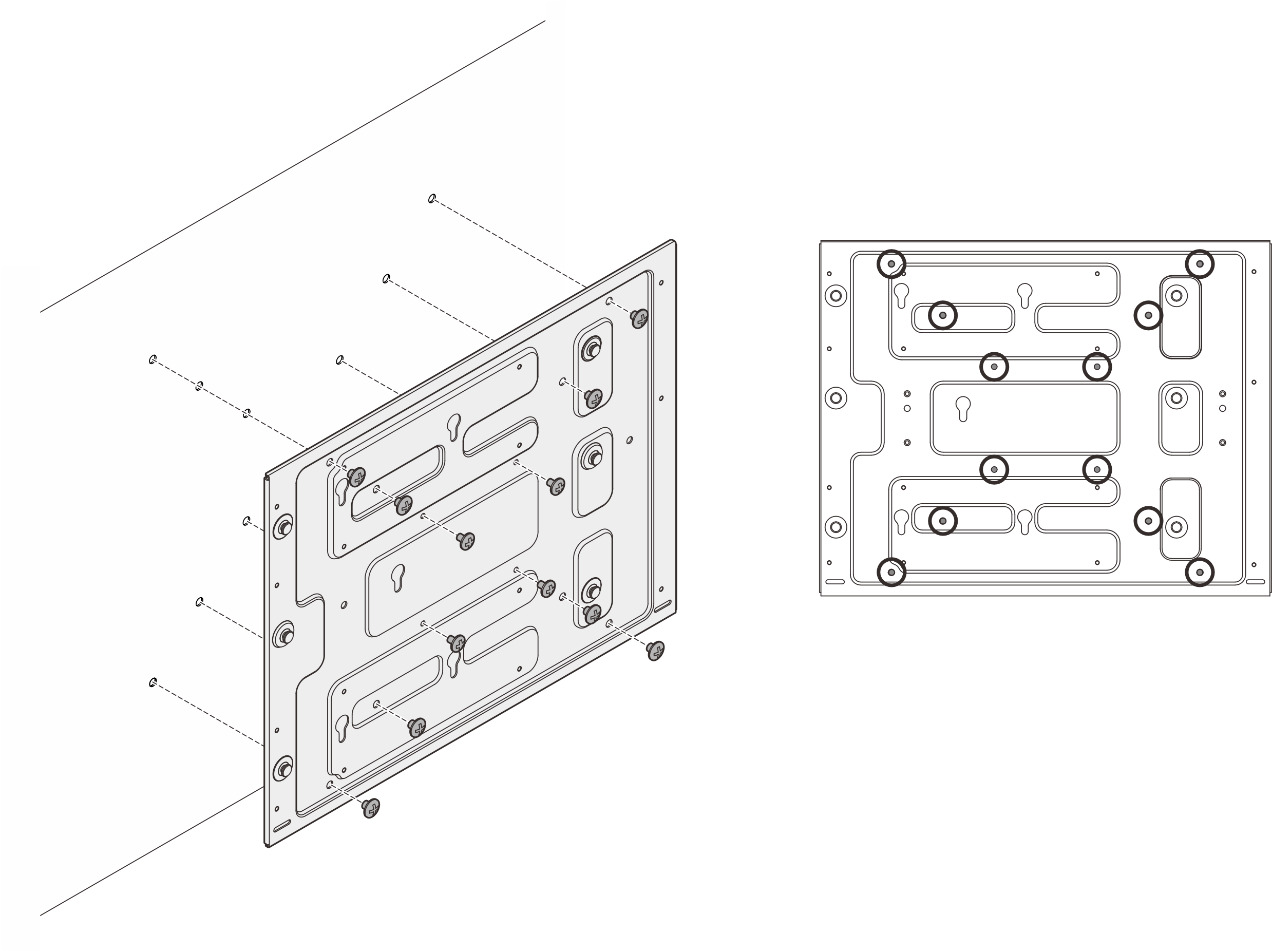

  4. Закрепите пластину для настенного монтажа четырьмя винтами M4 и восемью винтами M6.
    Рис. 5. Установка пластины для настенного монтажа

    Рис. 6. Расположение винтов М4

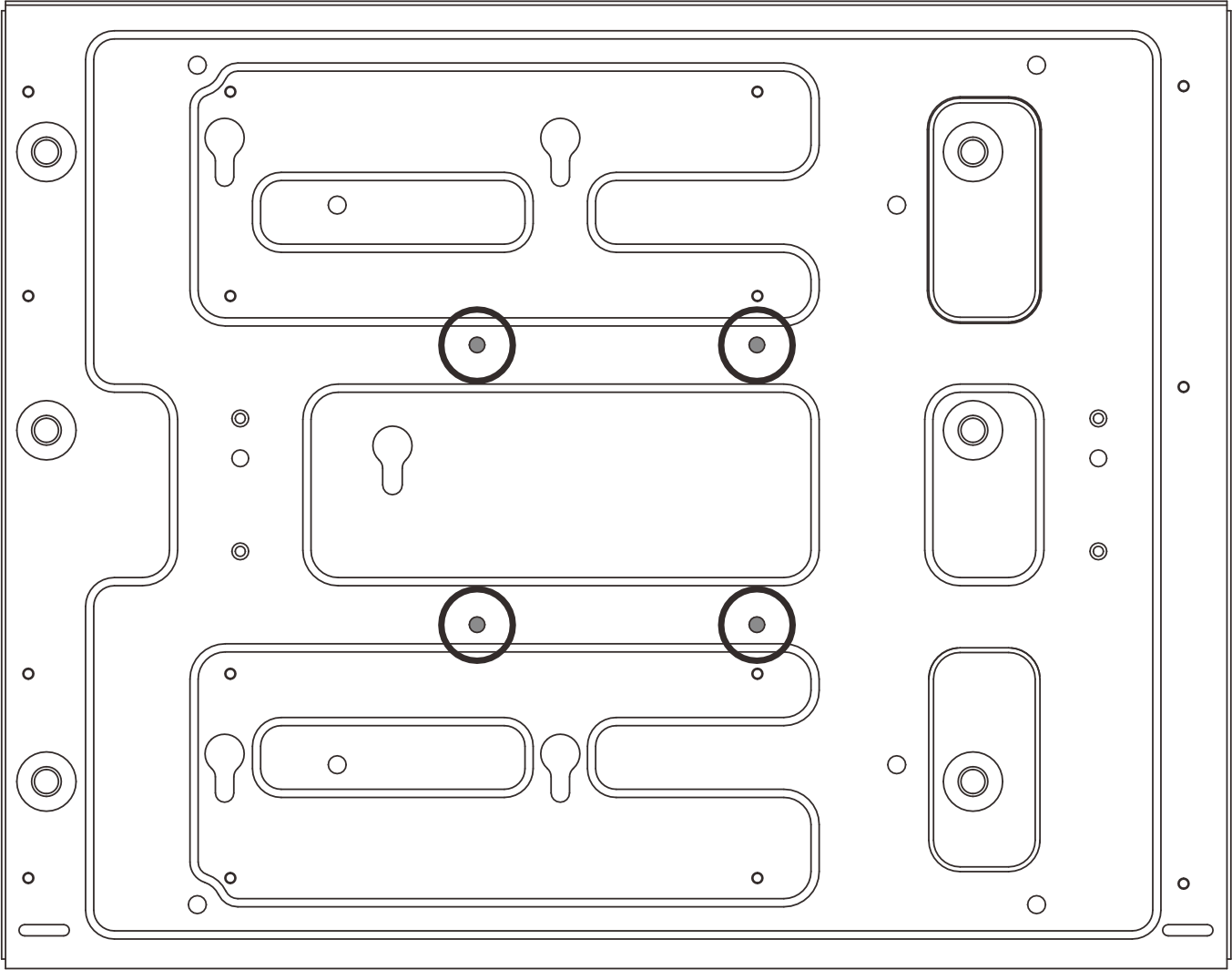

    Рис. 7. Расположение винтов М6

  5. Установите рукав узла на пластине для настенного монтажа.
    1. Совместите рукав узла с направляющими штырьками на пластине для настенного монтажа.
    2. Опустите рукав узла на пластину для настенного монтажа, затем сдвиньте рукав узла, чтобы направляющие штырьки вошли в небольшое отверстие пазов.
      Прим.
      С передней стороны держателя рукава узла есть гравировка L и R, обозначающая левую и правую руки пользователя (если смотреть с передней стороны узла). Обязательно установите рукав узла в правильном положении, как показано на рисунке.

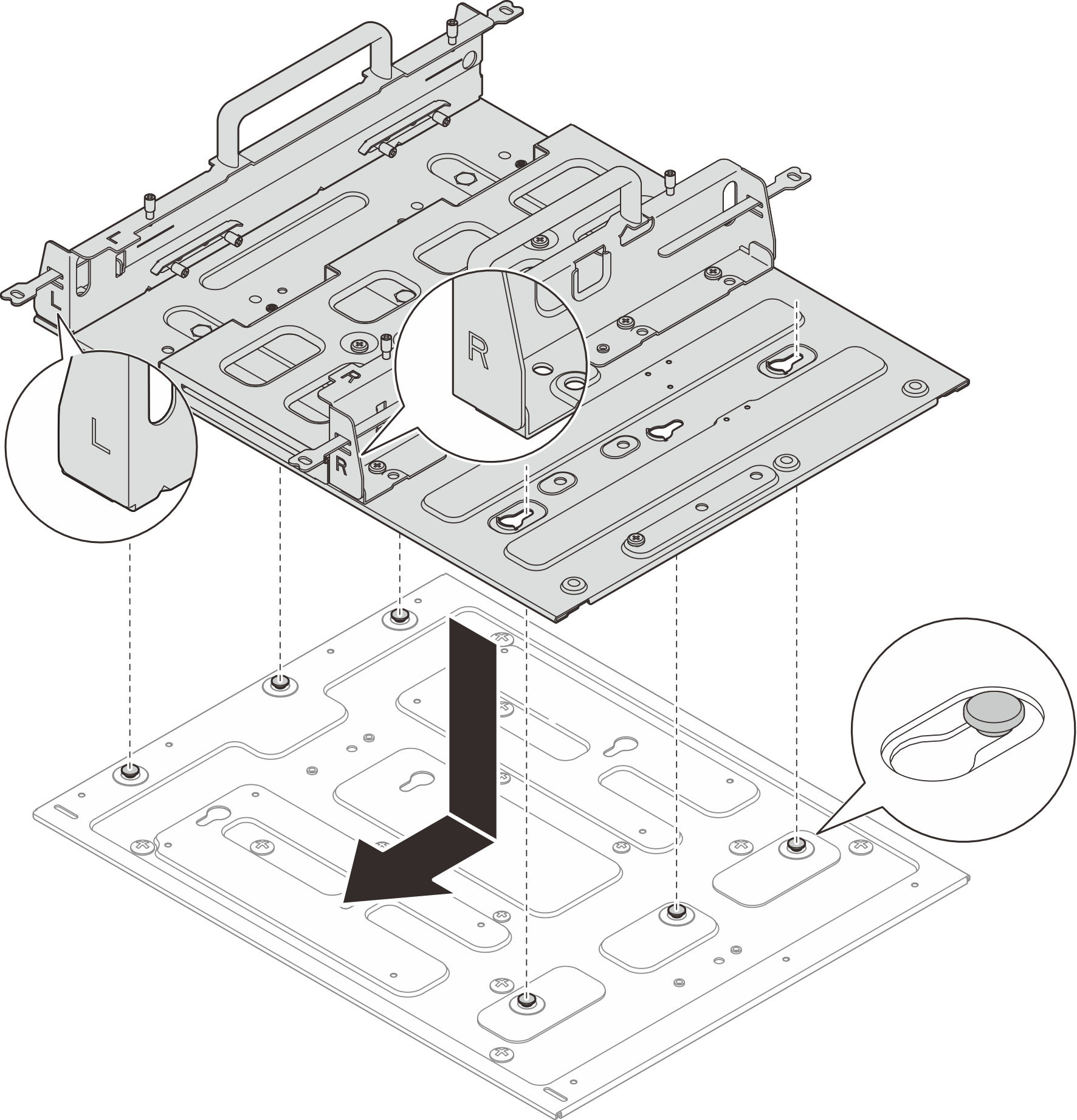

      Рис. 8. Установка рукава узла

    3. Зафиксируйте рукав узла одиннадцатью винтами.
      Рис. 9. Установка рукава узла с комплектом расширения

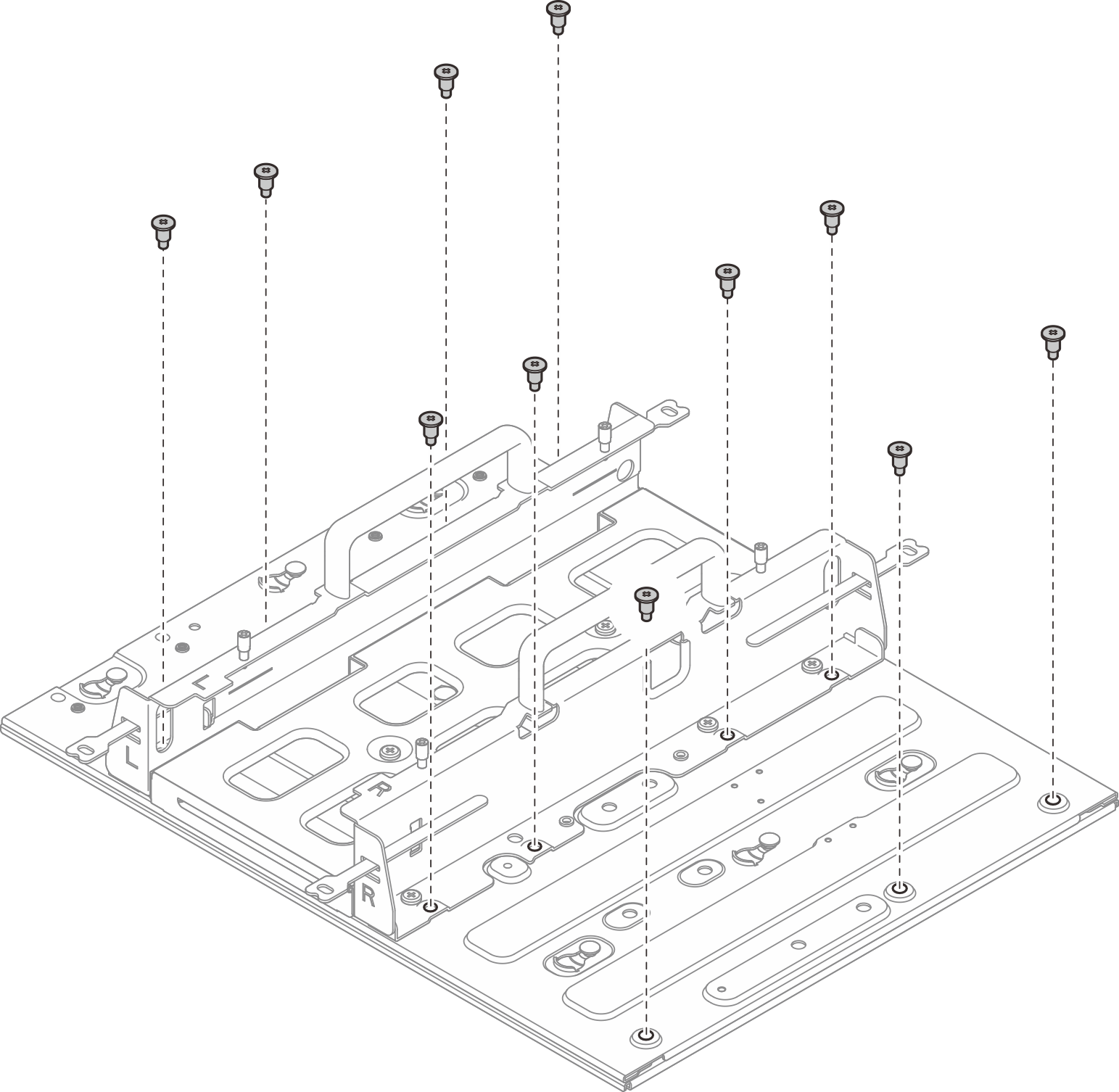

      Рис. 10. Установка рукава узла без комплекта расширения

Установка узла в рукав узла​

Процедура

Установите узел в рукав узла.
  1. Совместите узел с рукавом узла, затем вставьте узел в рукав узла до упора.
  2. Затяните четыре барашковых винта сборку рукава узла.

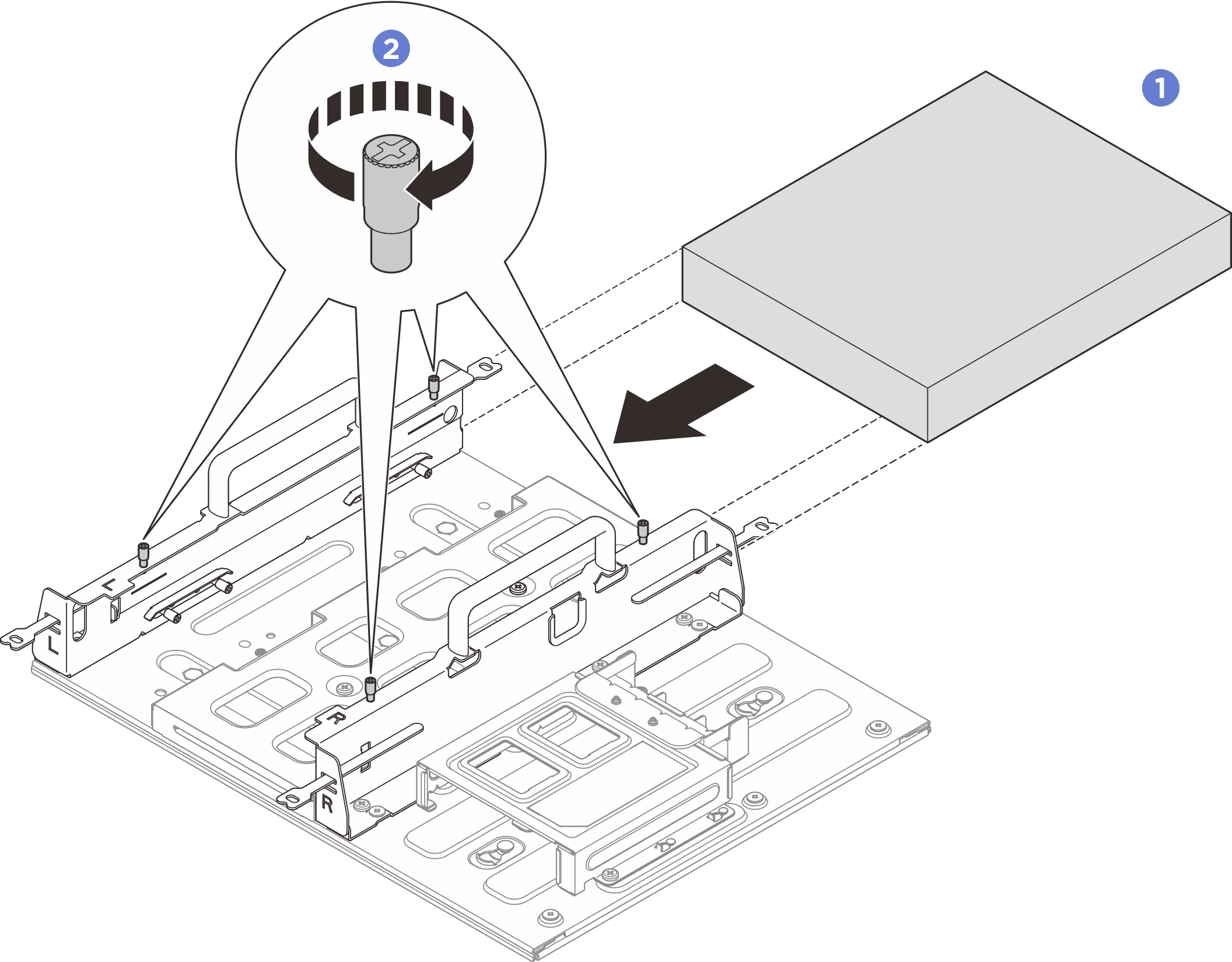

Рис. 11. Установка узла в предназначенный для него рукав

После завершения
