Снятие узла со стены или потолка

В этом разделе приведены инструкции по снятию узла со стены или потолка.

Об этой задаче

Внимание
Важное замечание
Эта задача должна выполняться квалифицированными специалистами.
Прим.
В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунке.

Снятие узла с рукава узла​

Процедура

  1. Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
    S002
    disconnect all power
    ОСТОРОЖНО
    Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
  2. Снимите узел с рукава узла.
    1. Ослабьте четыре барашковых винта на боковой стороне рукава узла.
    2. Выдвиньте узел из его рукава.

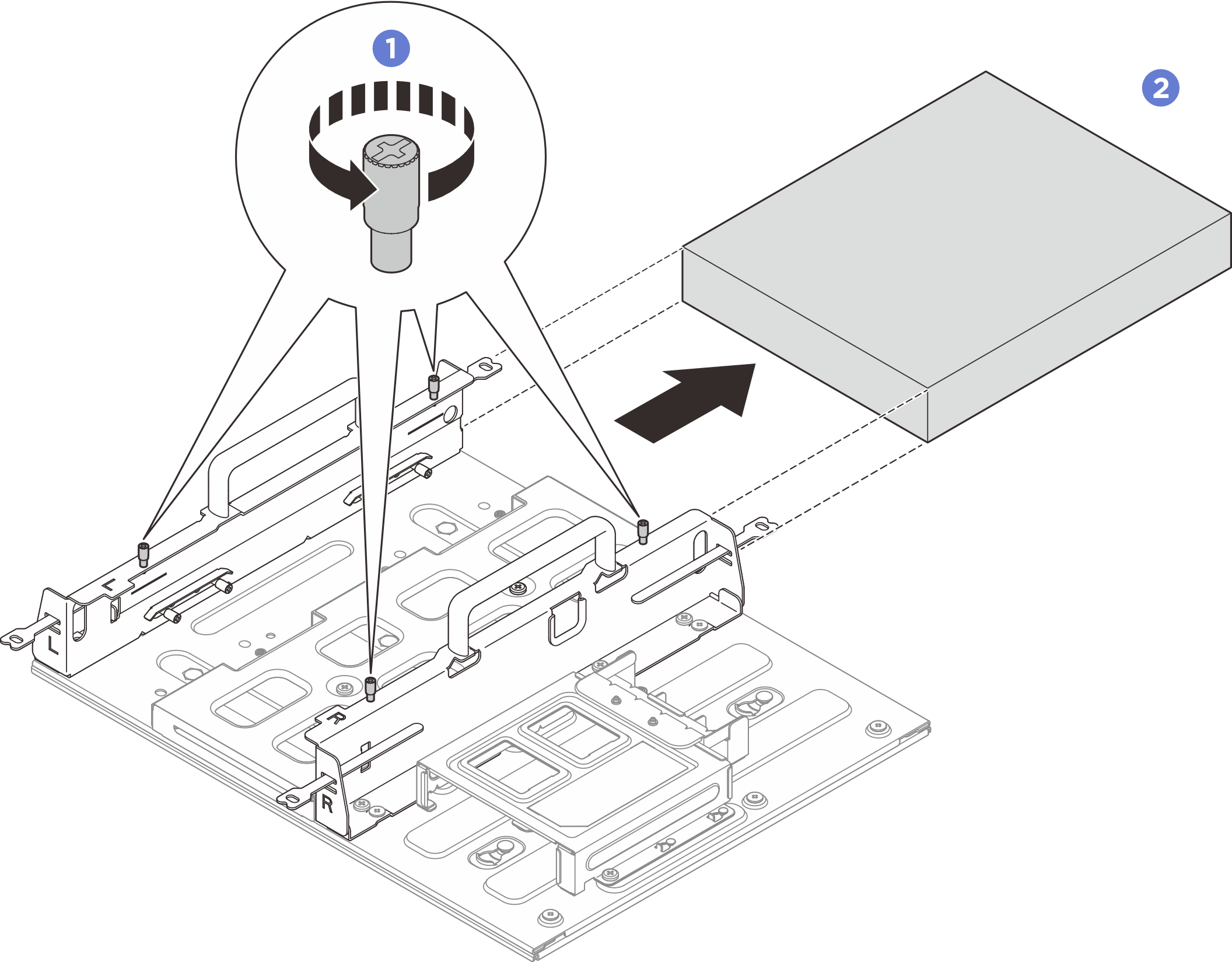

      Рис. 1. Снятие узла с рукава узла

Снятие блока рукава узла со стены​

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Снимите узел с рукава узла. См. раздел Снятие узла с рукава узла.
    2. Снимите адаптер питания с отсека адаптера питания. См. шаги 1 и 2 в разделе Снятие адаптера питания (для монтажа на стене/потолке/DIN-рейке).
  2. Снимите рукав узла с пластины для настенного монтажа.
    1. Отверните двенадцать винтов, фиксирующих рукав узла.
      Рис. 2. Снятие рукава узла с комплектом расширения

      Рис. 3. Снятие рукава узла без комплекта расширения

    2. Сдвиньте рукав узла, чтобы направляющие штырьки на пластине для настенного монтажа вошли в большое отверстие паза; затем снимите рукав узла с пластины для настенного монтажа.
      Рис. 4. Снятие рукава узла

  3. Ослабьте четыре винта M4 и восемь винтов M6, которыми крепится пластина для настенного монтажа; затем снимите со стены пластину для настенного монтажа.
    Рис. 5. Снятие пластины для настенного монтажа

    Рис. 6. Расположение винтов М4

    Рис. 7. Расположение винтов М6
