壁または天井からのノードの取り外し

手順

1. サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
   S002



   注意

   装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
2. ノード・スリーブからノードを取り外します。
   1. ノード・スリーブの端にある 4 本のつまみねじを緩めます。
   2. ノードをスライドさせてノード・スリーブから取り出します。

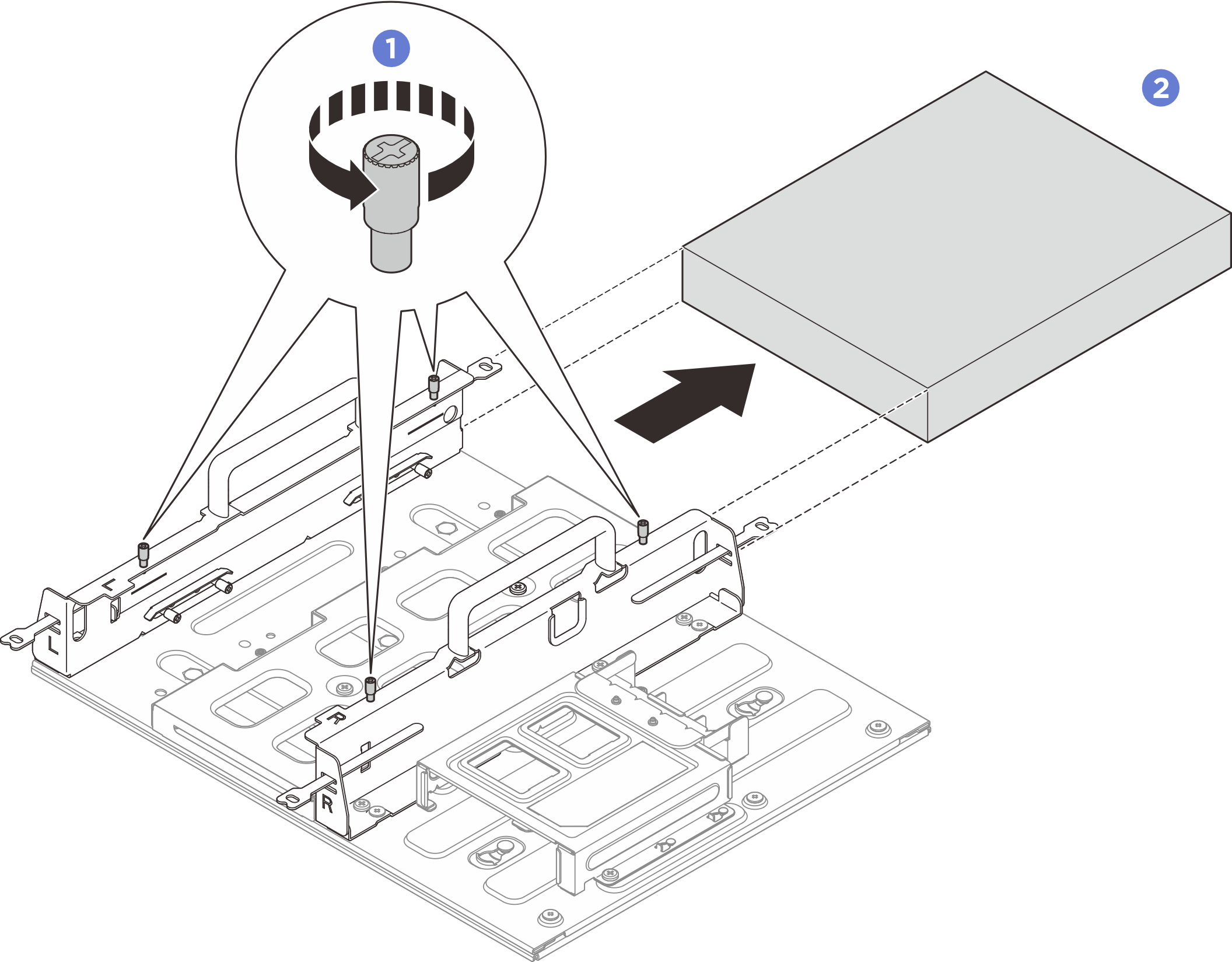

      図 1. ノード・スリーブからノードを取り外す



手順

1. このタスクの準備をします。
   1. ノード・スリーブからノードを取り外します。ノード・スリーブからノードを取り外すを参照してください。
   2. 電源アダプター・ケージから電源アダプターを取り外します。電源アダプターの取り外し (壁掛け用/天井用/DIN レール・マウント)のステップ 1 とステップ 2 を参照してください。
2. 壁掛け用プレートからノード・スリーブを取り外します。
   1. ノード・スリーブを固定している 12 本のねじを取り外します。
      図 2. 拡張キット付きノード・スリーブの取り外し



      図 3. 拡張キットなしのノード・スリーブの取り外し


   2. ノード・スリーブをスライドさせて、壁掛け用プレートのガイド・ピンを鍵穴の大きな開口部の方にずらします。次に、ノード・スリーブを壁掛け用プレートから取り外します。
      図 4. ノード・スリーブの取り外し


3. 壁掛け用プレートを固定している 4 本の M4 ねじと 8 本の M6 ねじを緩めます。次に、壁から壁掛けプレートを取り外します。

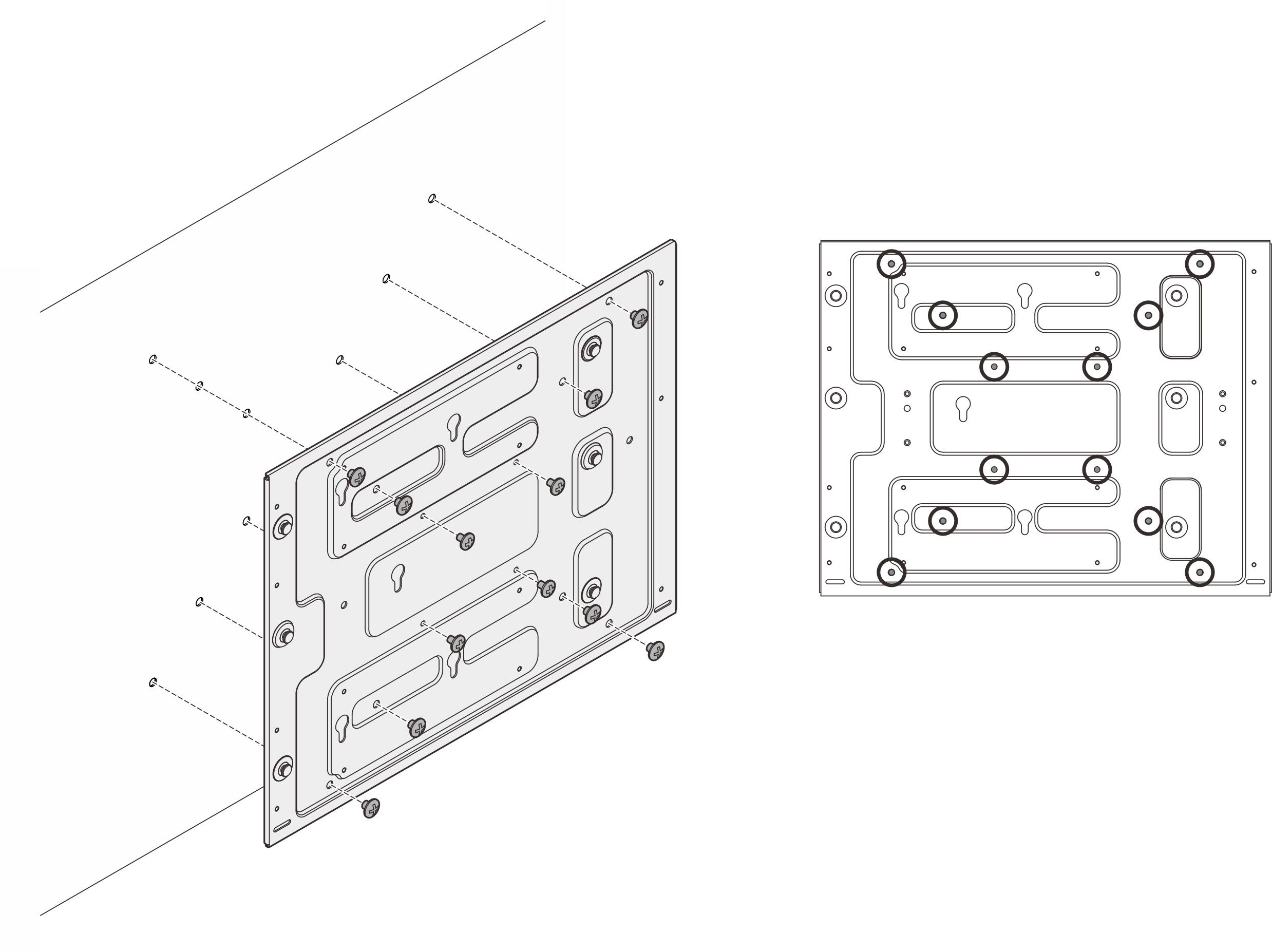

   図 5. 壁掛け用プレートの取り外し

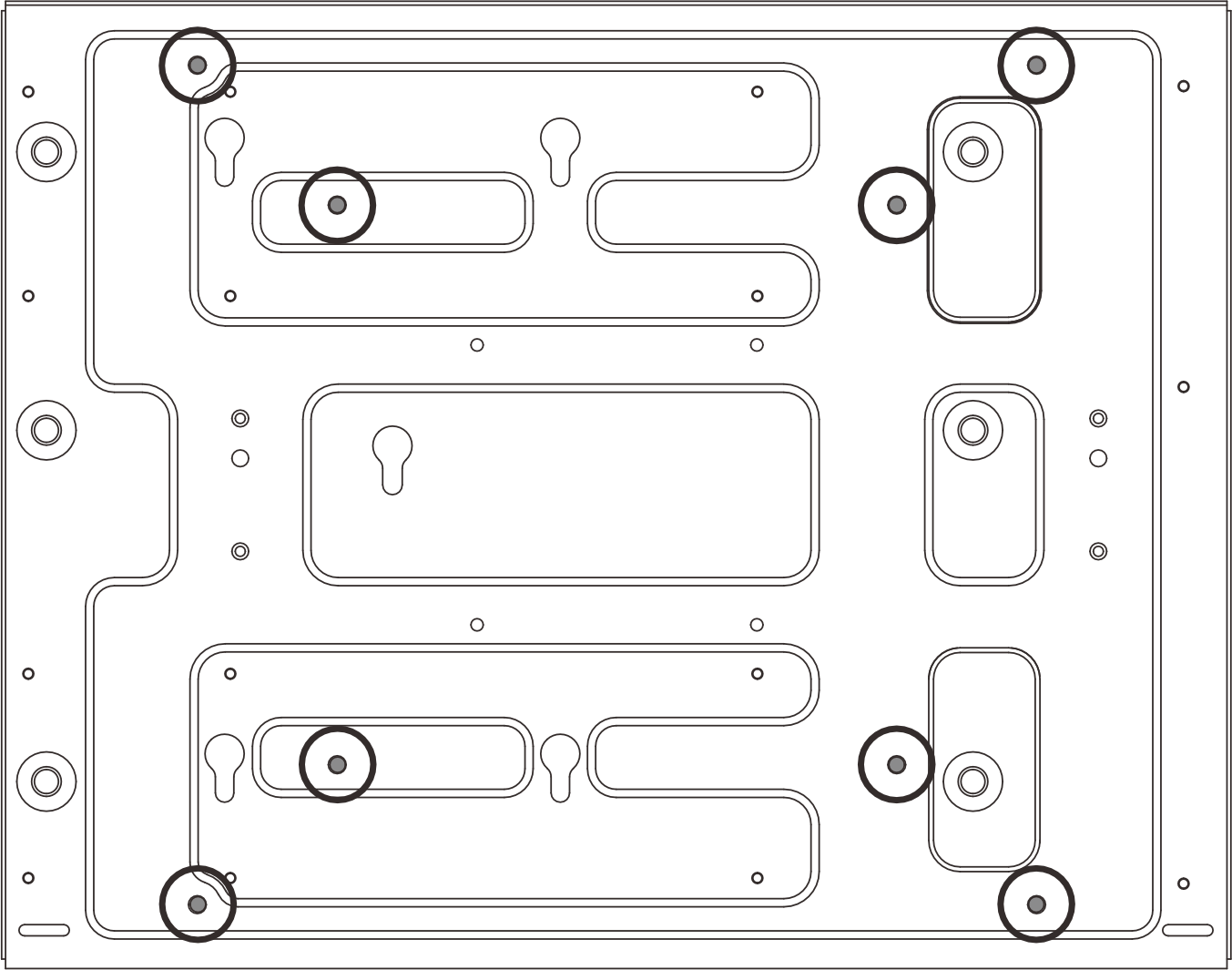

   図 6. M4 ねじの位置

   図 7. M6 ねじの位置
