Rimuovere un nodo dalla parete o dal soffitto

Seguire le istruzioni riportate in questa sezione per rimuovere un nodo dalla parete o dal soffitto.

Informazioni su questa attività

Attenzione
Importante
Questa attività deve essere eseguita da tecnici qualificati.
Nota
A seconda del modello, il server può avere un aspetto leggermente diverso dalla figura.

Rimozione di un nodo dal relativo supporto​

Procedura

  1. Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
    S002
    disconnect all power
    Avvertenza
    Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
  2. Rimuovere il nodo dal relativo supporto.
    1. Allentare le quattro viti zigrinate sul lato del supporto del nodo.
    2. Fare scorrere il nodo per estrarlo dal supporto.

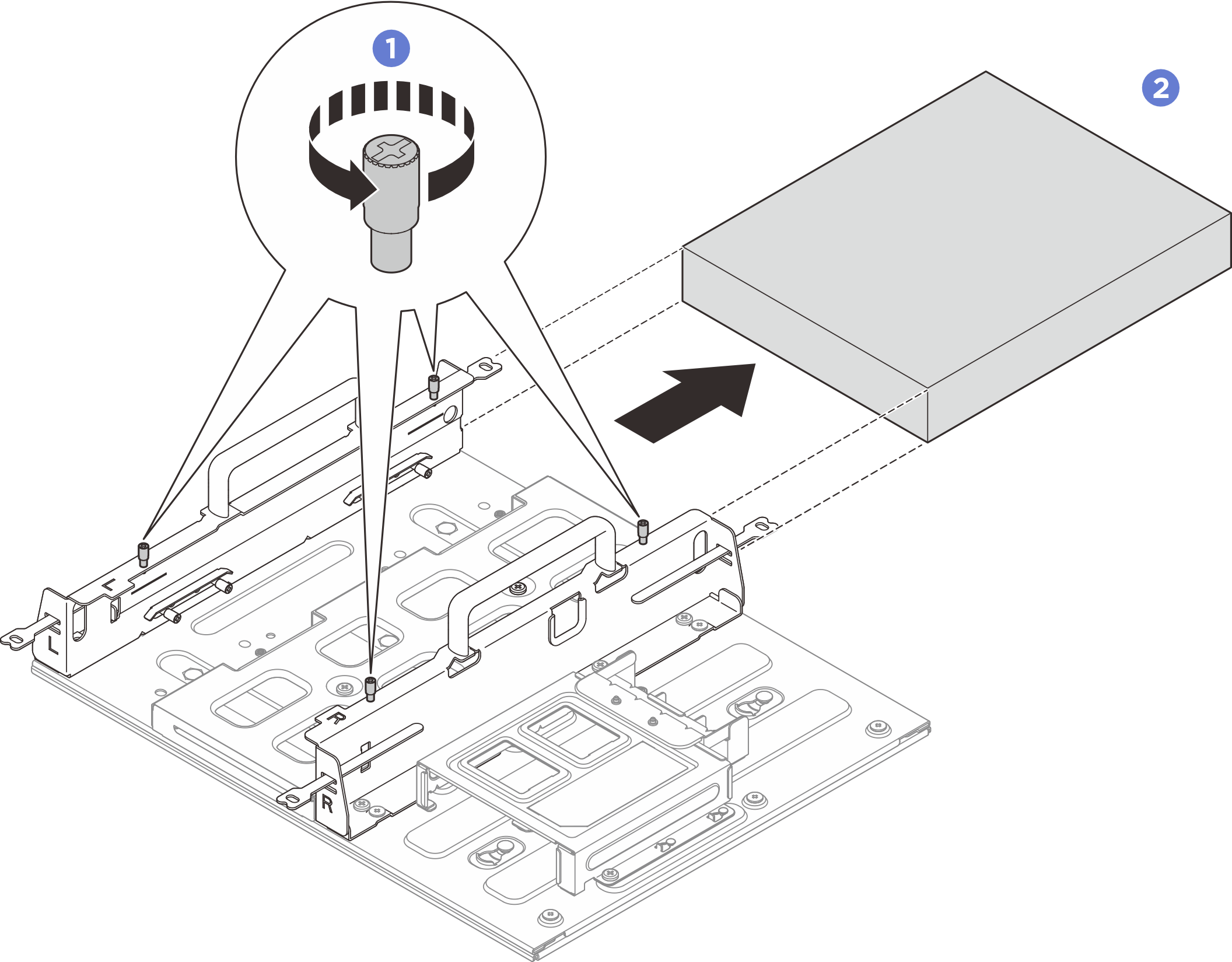

      Figura 1. Rimozione del nodo dal supporto

Rimozione dell'assieme supporto del nodo dalla parete​

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Rimuovere il nodo dal relativo supporto. Vedere Rimozione di un nodo dal relativo supporto.
    2. Rimuovere l'adattatore di alimentazione dal relativo telaio. Vedere i passaggi 1 e 2 in Rimozione dell'adattatore di alimentazione (montaggio a parete/soffitto/su guida DIN).
  2. Rimuovere il supporto del nodo dalla piastra di montaggio a parete.
    1. Rimuovere le dodici viti che fissano il supporto del nodo.
      Figura 2. Rimozione del supporto del nodo con kit di espansione

      Figura 3. Rimozione del supporto del nodo senza kit di espansione

    2. Far scorrere il supporto del nodo finché i piedini della guida sulla piastra di montaggio a parete non risultano inseriti nei fori, quindi rimuovere il supporto del nodo dalla piastra di montaggio a parete.
      Figura 4. Rimozione della maniglia del nodo

  3. Allentare le quattro viti M4 e le otto viti M6 che fissano la piastra di montaggio a parete, quindi rimuoverla.

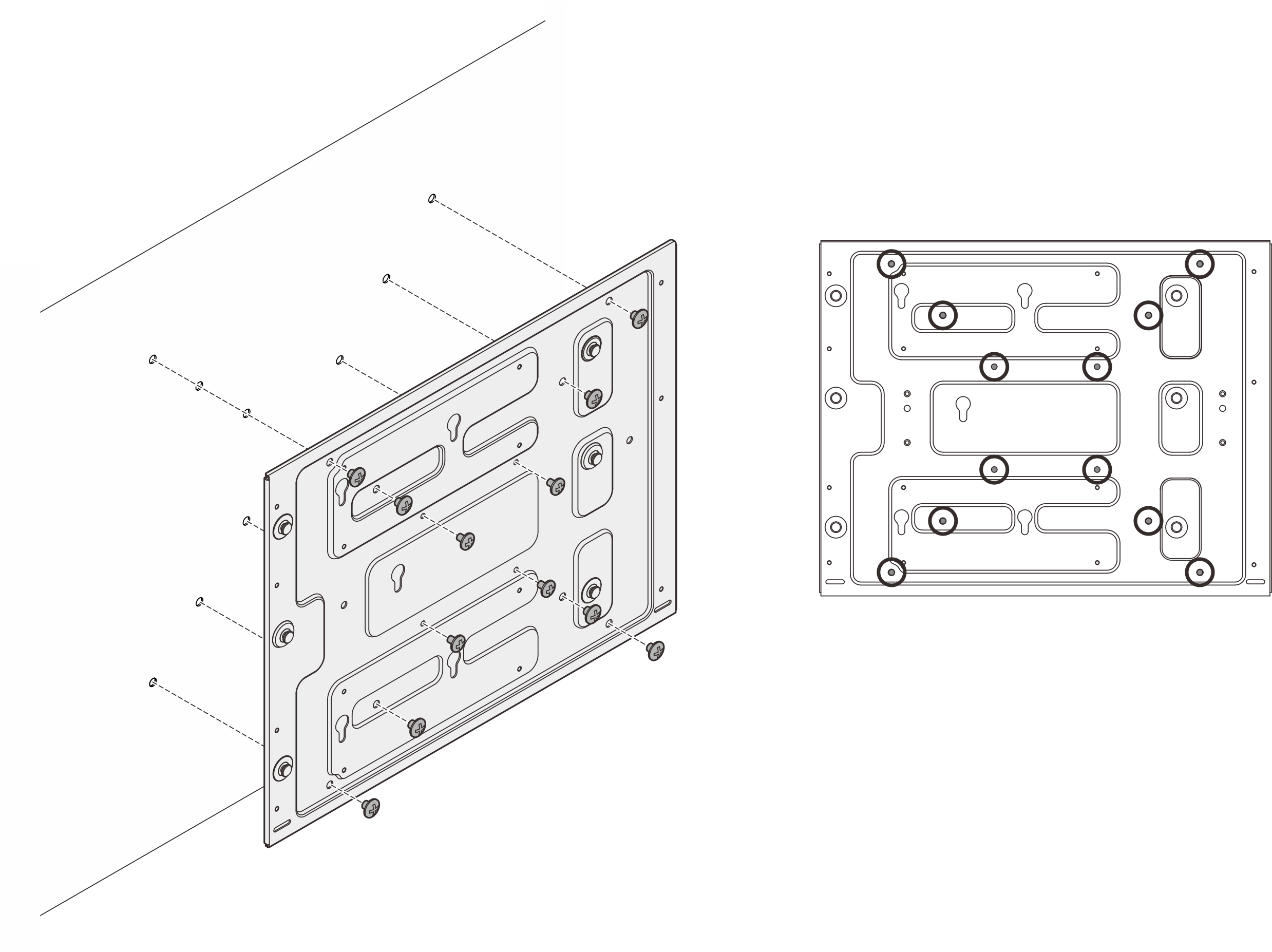

    Figura 5. Rimozione della piastra di montaggio a parete

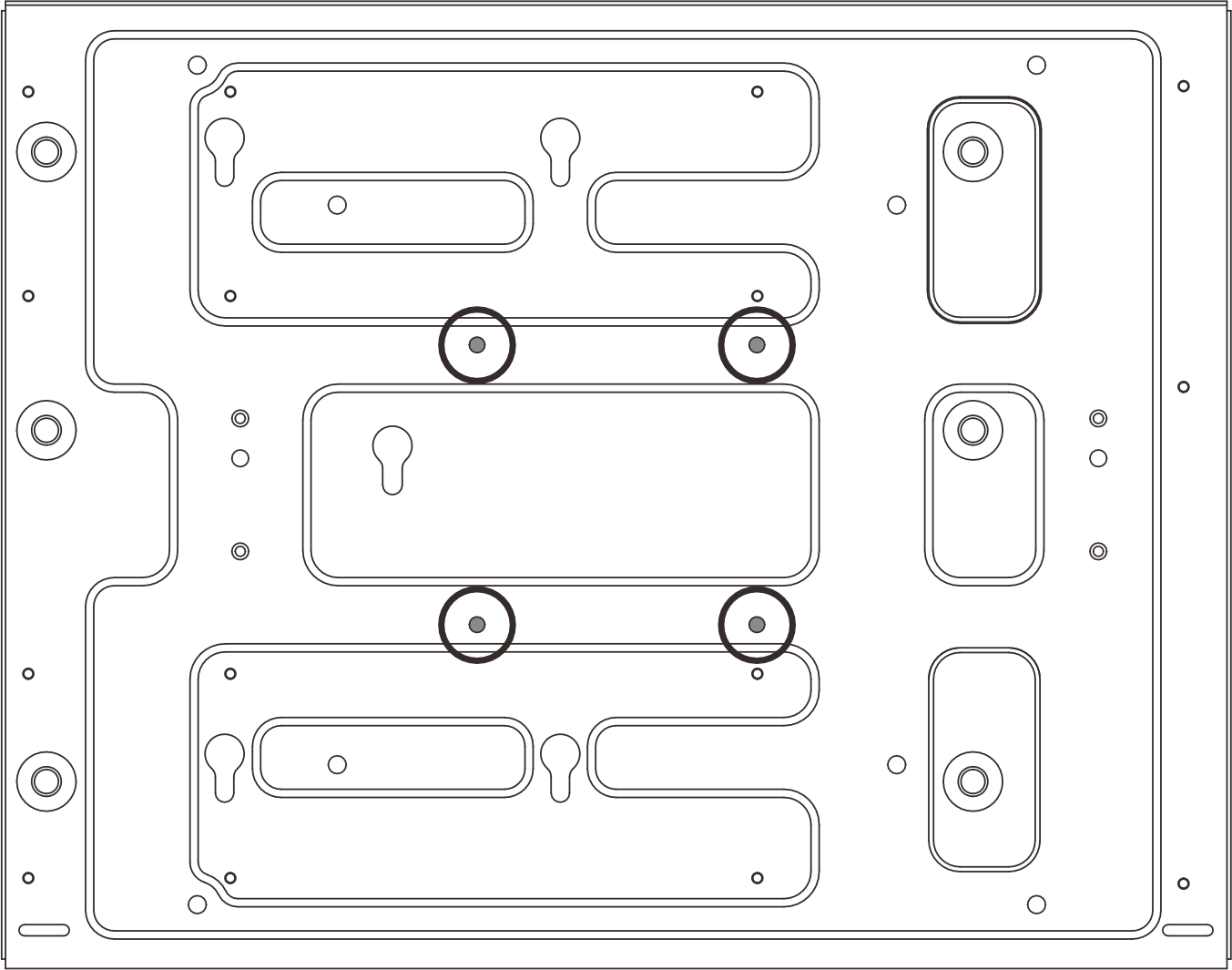

    Figura 6. Posizioni delle viti M4

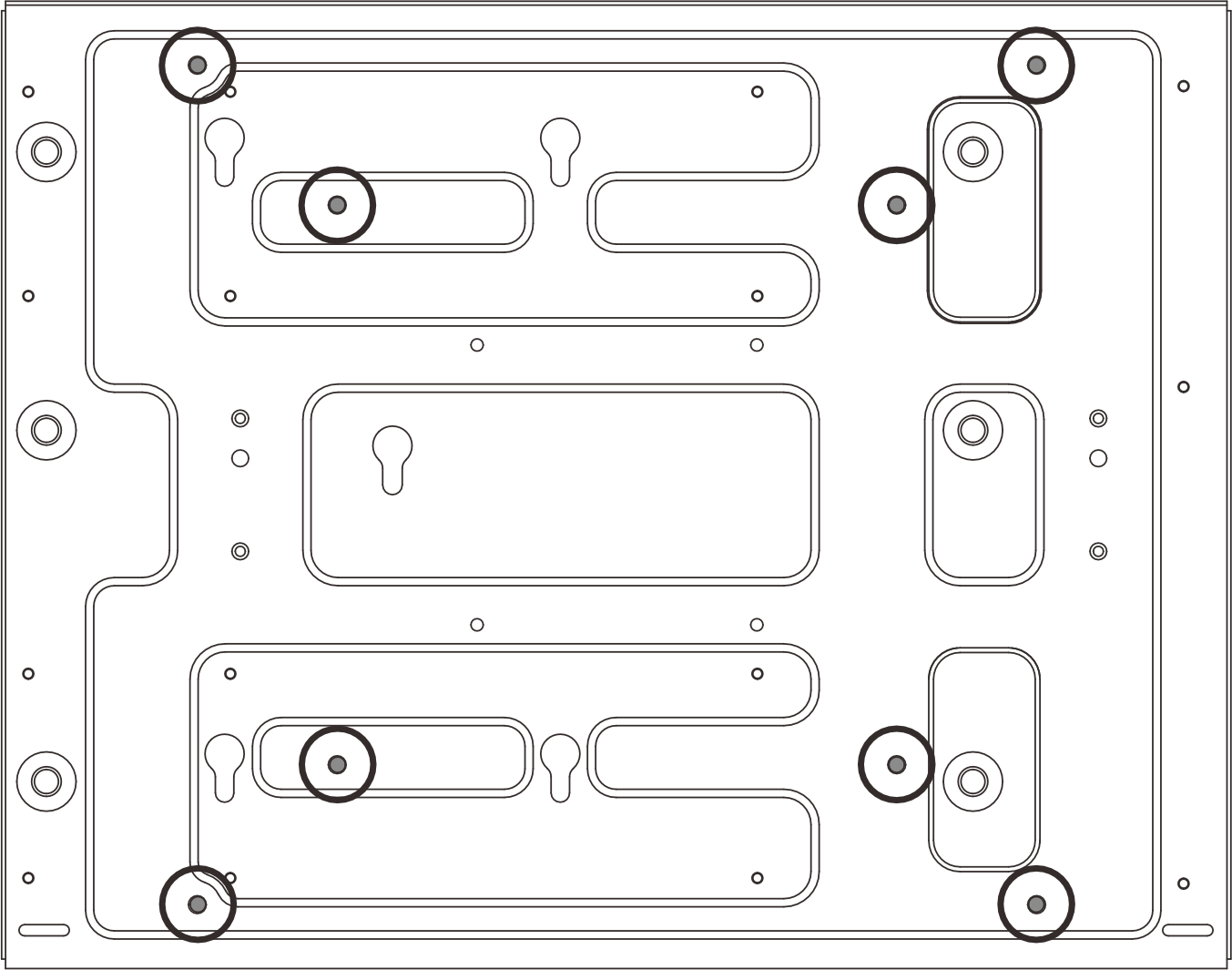

    Figura 7. Posizioni delle viti M6
