Extracción de un nodo de la pared o del techo

Siga las instrucciones que aparecen en esta sección para extraer un nodo de la pared o del techo.

Acerca de esta tarea

Atención
Importante
Esta tarea debe ser operada por técnicos cualificados.
Nota
En función del modelo, el aspecto del servidor aspecto del servidor puede ser ligeramente diferente del que se presenta en la ilustración.

Extracción de un nodo de la funda del nodo​

Procedimiento

  1. Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
    S002
    disconnect all power
    PRECAUCIÓN
    El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
  2. Extraiga el nodo de la manga del nodo.
    1. Suelte los cuatro tornillos de apriete manual que se encuentran en el lateral de la funda del nodo.
    2. Deslice el nodo hacia fuera de la funda del nodo.

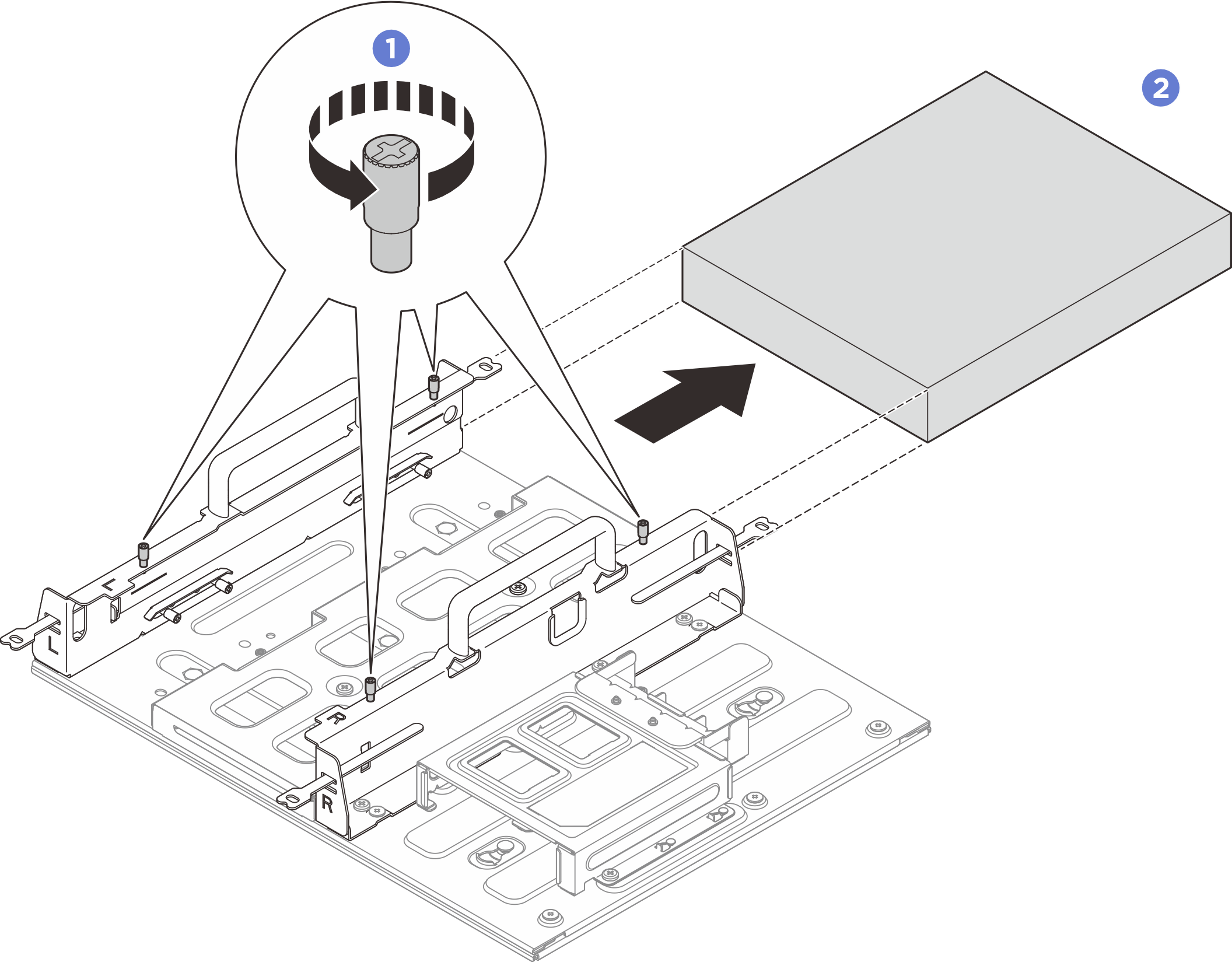

      Figura 1. Extracción de un nodo de una funda del nodo

Extracción del conjunto de la funda del nodo de la pared​

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite el nodo de la funda del nodo. Consulte Extracción de un nodo de la funda del nodo.
    2. Quite el adaptador de alimentación del compartimiento del adaptador de alimentación. Consulte los pasos 1 y 2 de Extracción de un adaptador de alimentación (montaje en pared/techo/riel DIN).
  2. Extraiga la manga del nodo de la placa del montaje en pared.
    1. Quite los doce tornillos que fijan la funda del nodo.
      Figura 2. Extracción de la funda del nodo con kit de expansión

      Figura 3. Extracción de la funda del nodo sin kit de expansión

    2. Deslice la manga del nodo hasta que las patillas guía de la placa de montaje en pared queden colocadas en la abertura grande de la cerradura y, a continuación, extraiga la manga del nodo de la placa del montaje en pared.
      Figura 4. Extracción de la manga del nodo

  3. Suelte los cuatro tornillos M4 y los ocho tornillos M6 que fijan la placa de montaje en pared y, a continuación, quite la placa de montaje en pared de la pared.
    Figura 5. Extracción de la placa de montaje en pared

    Figura 6. Ubicaciones de los tornillos M4

    Figura 7. Ubicaciones de los tornillos M6
