Installation d’un nœud au mur ou au plafond

Suivez les instructions de cette section pour installer un nœud au mur ou au plafond.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Réservez un espace libre de 500 mm à l’avant du nœud pour la procédure de retrait/d’installation.

  • Le poids maximal du nœud SE100 avec manchon de nœud est de 7,3 kg (16 lb), tandis que le nœud SE100 avec kit d’extension dans le manchon de nœud est de 7,9 kg (17,4 lb). Pour assurer la sécurité de l’installation, le mur sur lequel vous montez le nœud doit pouvoir supporter 5 fois le poids :
    • Nœud avec configuration de manchon de nœud : prend en charge 36,5 kg (80 lb)
    • Nœud avec kit d’extension dans la configuration de manchon de nœud : prend en charge 39,5 kg (87 lb)
    Si ce n’est pas le cas, la surface doit être renforcée afin de correspondre à cette norme.

  • Evitez les utilitaires muraux existants, par exemple, la tuyauterie, les gaz naturels ou les prises électriques.

Important
Cette tâche doit être réalisée par des techniciens qualifiés.
Remarque

Installation de l’assemblage du manchon de nœud sur le mur​

Procédure

  1. La configuration du montage mural nécessite quatre vis M4 et huit vis M6. Préparez les vis et autres pièces nécessaires pour cette tâche.
    Remarque
    La longueur appropriée de la base de vis doit être évaluée par des techniciens qualifiés.

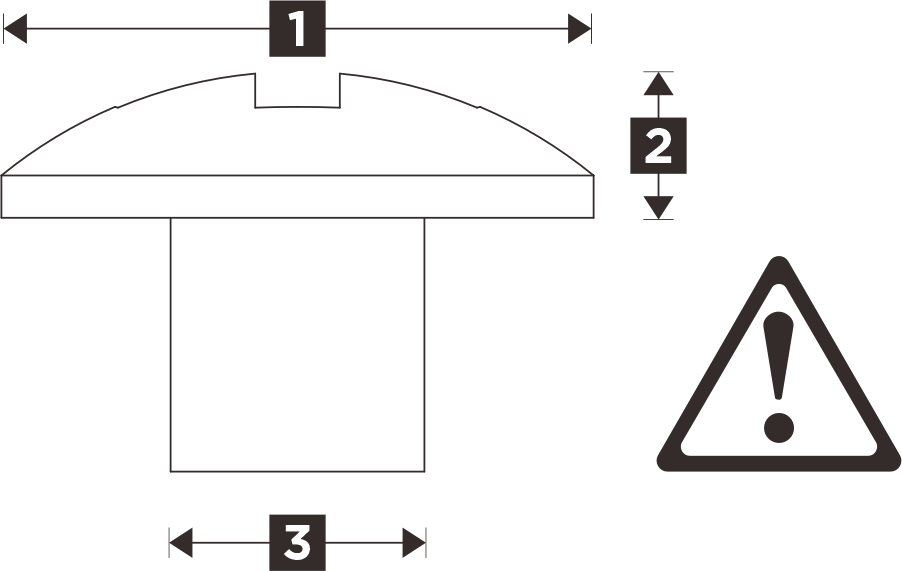

    Tableau 1. Taille maximale des vis pour les quatre vis M4 intérieures
    		1 8,5 à 10,5 mm (0,334 à 0,413 pouces)2 3 à 3,4 mm (0,118 à 0,133 pouces)3 M4 (n° 7-19T)
    Tableau 2. Taille maximale des vis pour les huit vis extérieures M6
    		1 12,5 à 14,5 mm (0,492 à 0,570 pouces)2 3 à 3,4 mm (0,118 à 0,133 pouces)3 M6 (n° 14-14T)
  2. Retirez le manchon de nœud de la plaque de montage mural.
    1. Retirez les douze vis qui fixent le manchon de nœud.

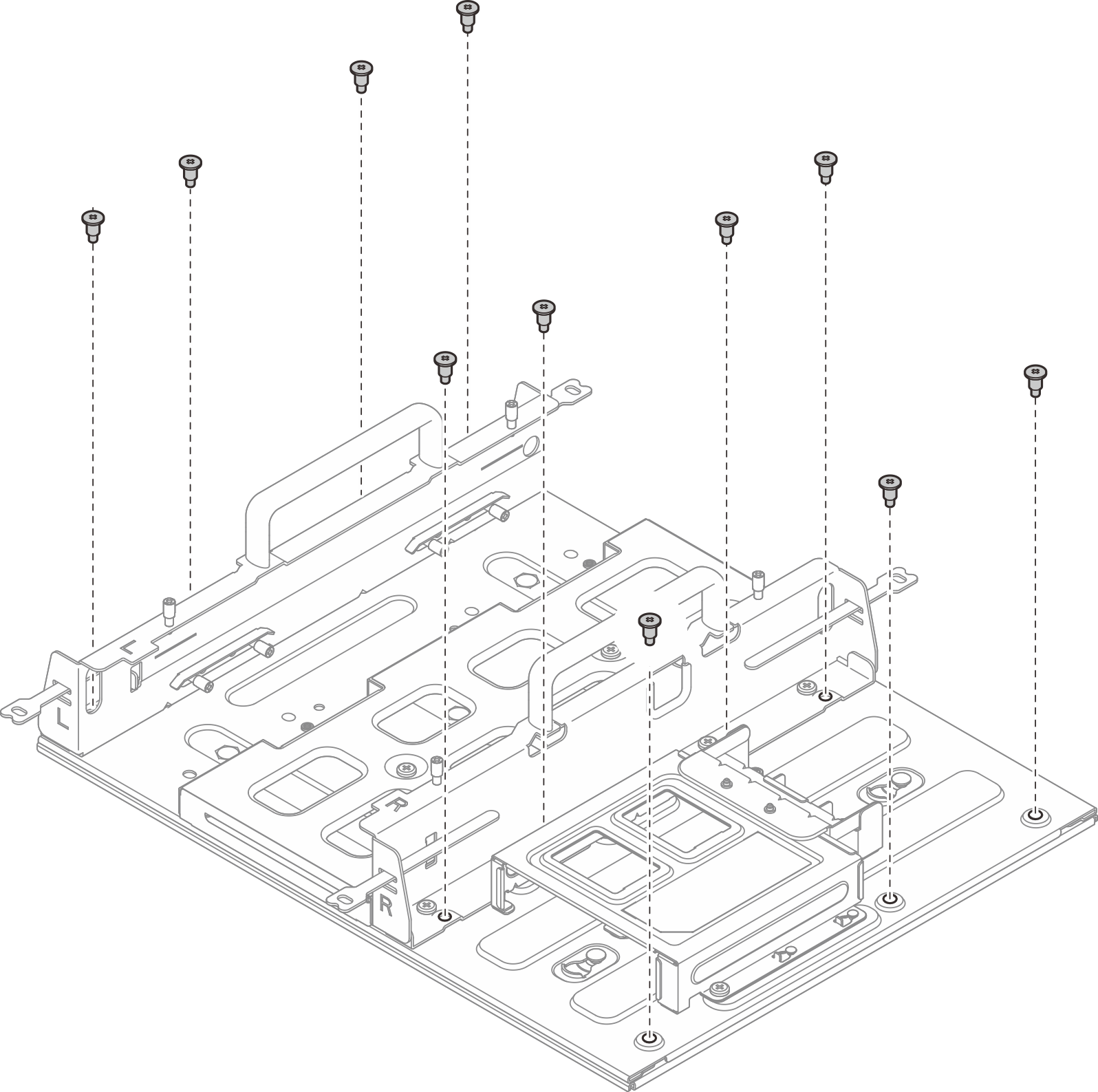

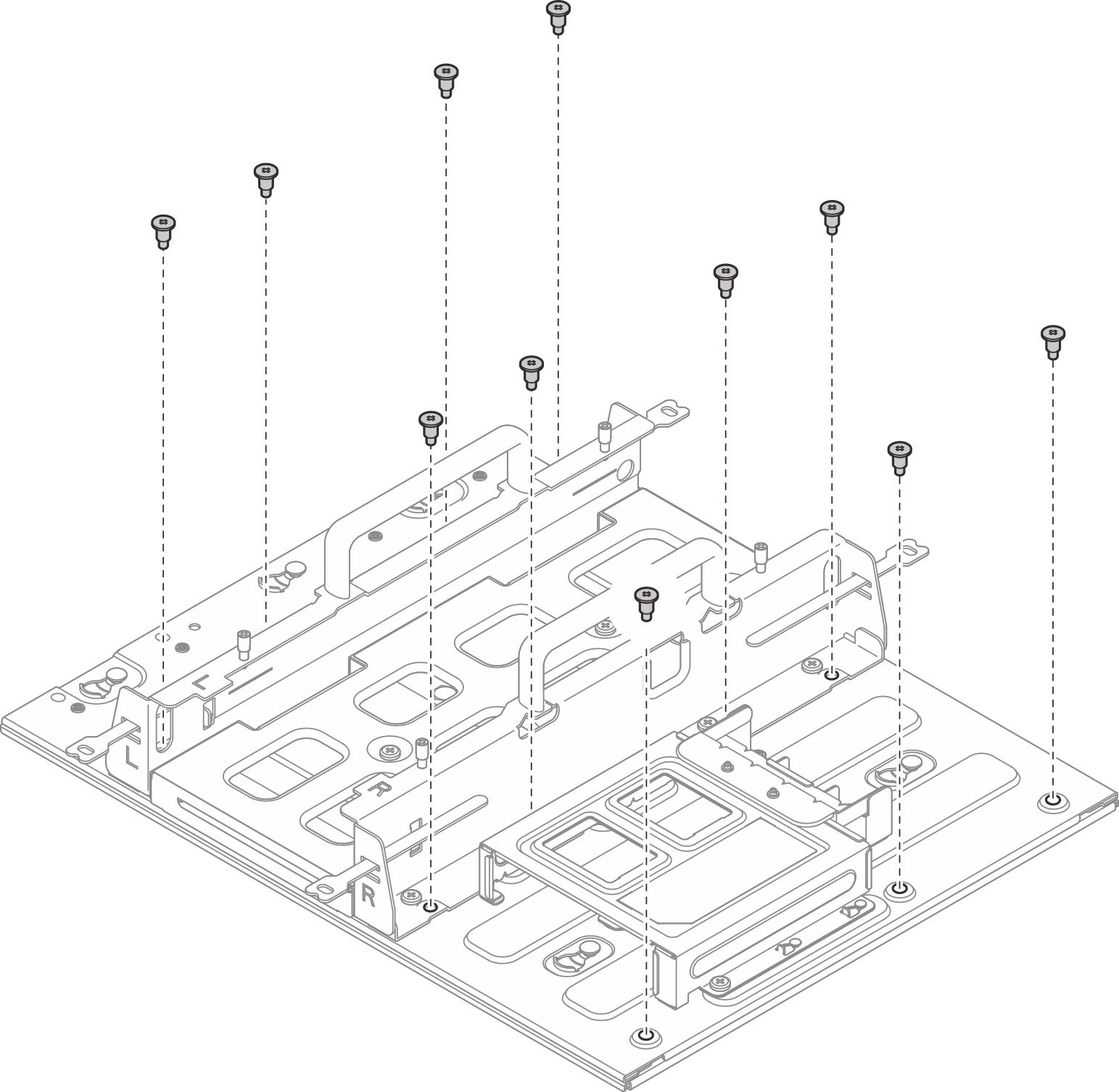

      Figure 1. Retrait du manchon de nœud avec le kit d’extension

      Figure 2. Retrait du manchon de nœud sans kit d’extension

    2. Faites glisser le manchon de nœud jusqu’à ce que les broches de guidage de la plaque de montage mural soient bien installées dans la large ouverture des serrures. Retirez ensuite le manchon de nœud de la plaque de montage mural.
      Figure 3. Retrait du manchon de nœud

  3. Pour monter la plaque de montage mural sur un mur plat sans trous pour vis, percez douze trous pour vis sur le mur, si nécessaire (facultatif).
    1. Appuyez la plaque de montage mural contre l’emplacement de montage.
    2. Marquez les emplacements des trous de vis à l’aide d’un crayon.
    3. Percez douze trous de vis comme indiqué.

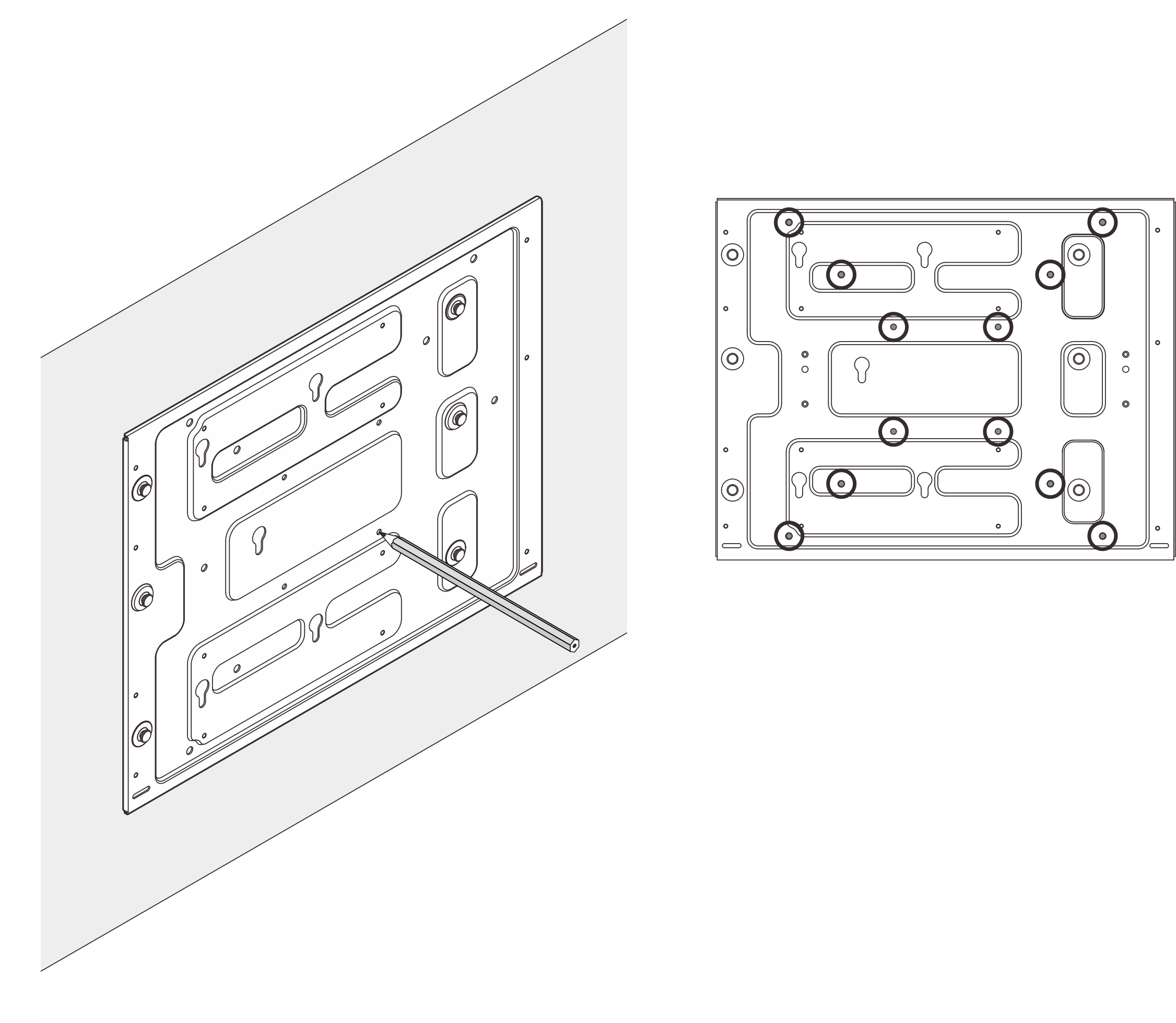

    Figure 4. Emplacements des trous de vis

  4. Fixez la plaque de montage mural au mur avec quatre vis M4 et huit vis M6.

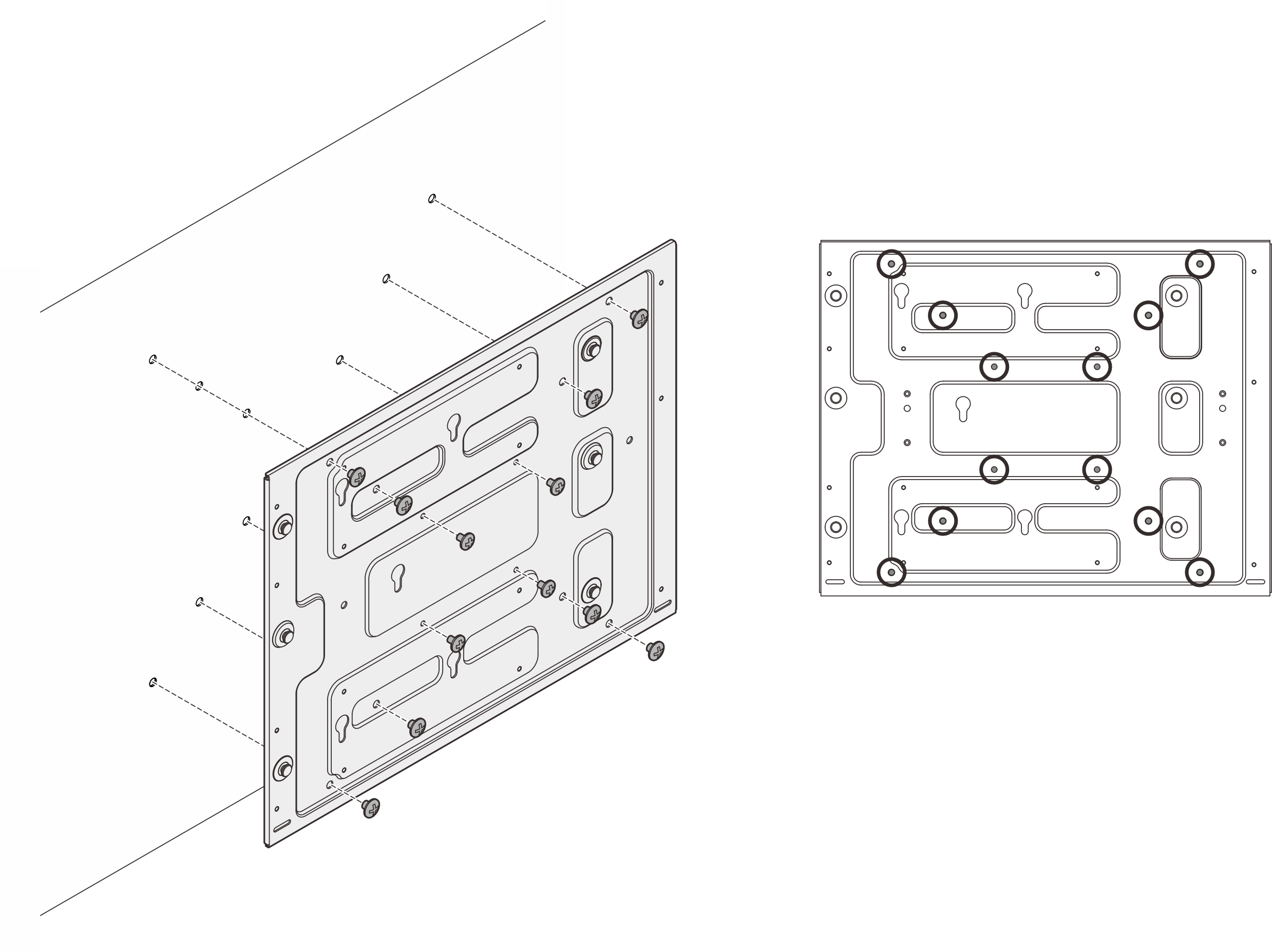

    Figure 5. Installation de la plaque de montage mural

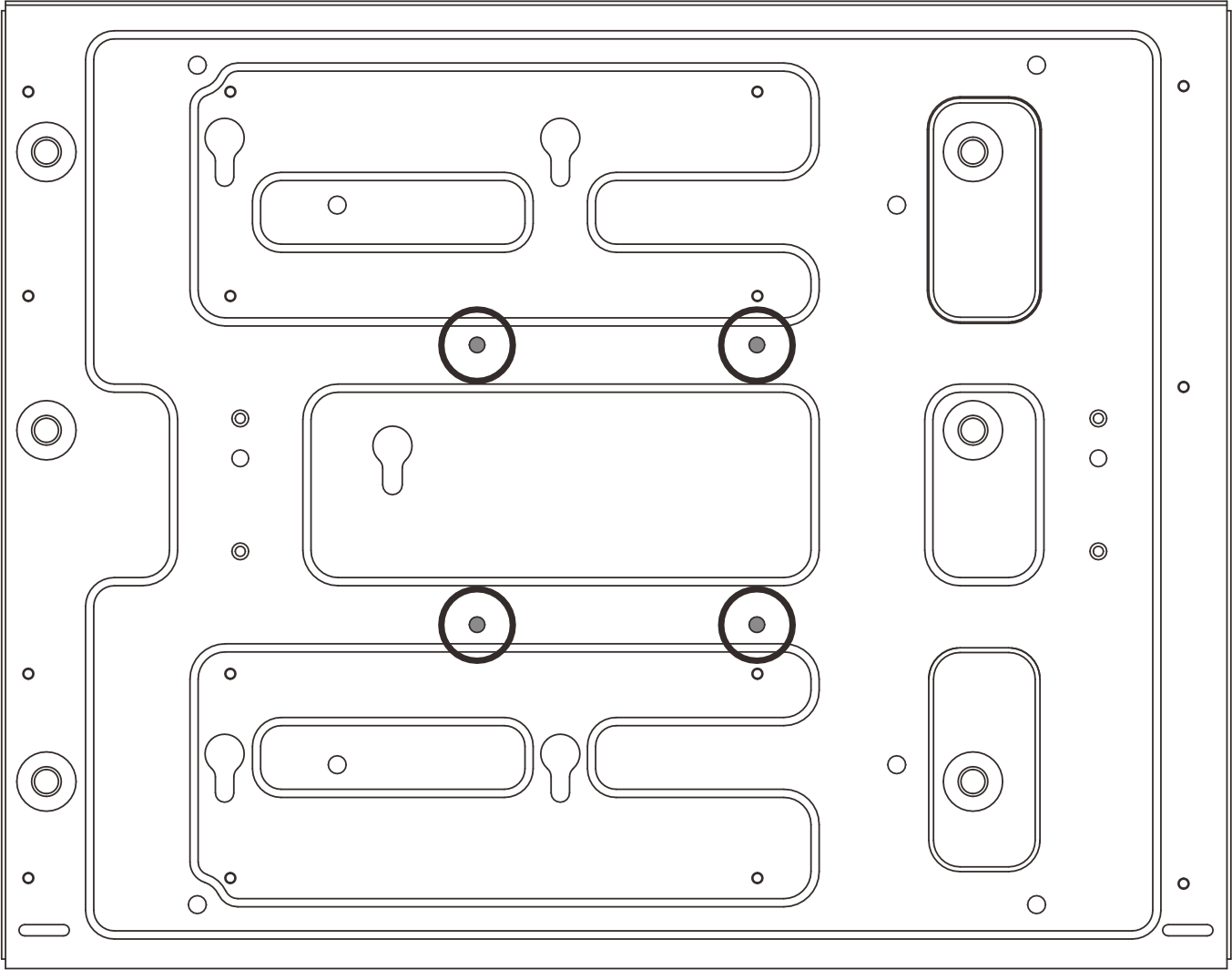

    Figure 6. Emplacements des vis M4

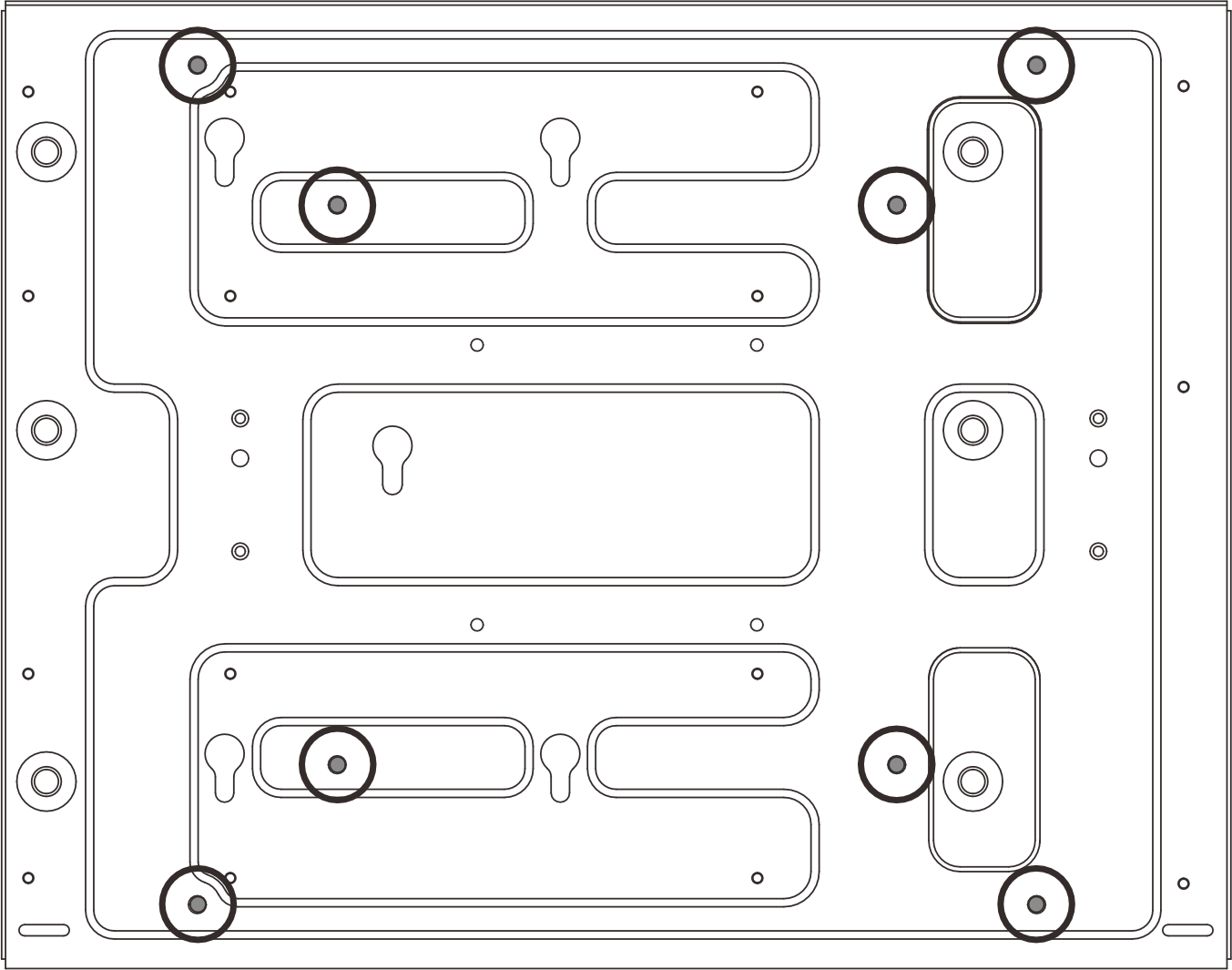

    Figure 7. Emplacements des vis M6

  5. Installez le manchon de nœud sur la plaque de montage mural.
    1. Alignez le manchon du nœud sur les broches de guidage sur la plaque de montage mural.
    2. Abaissez le manchon de nœud sur la plaque de montage mural, puis faites glisser le manchon de nœud jusqu’à ce que les broches de guidage s’insèrent dans le petit orifice des serrures.
      Remarque
      Des logos « L » et « R » sont marqués à l’avant du support du manchon de nœud, représentant le côté gauche et le côté droit de l’utilisateur (vue depuis l’avant du nœud). Assurez-vous d’installer le manchon de nœud dans le sens indiqué sur l’illustration.

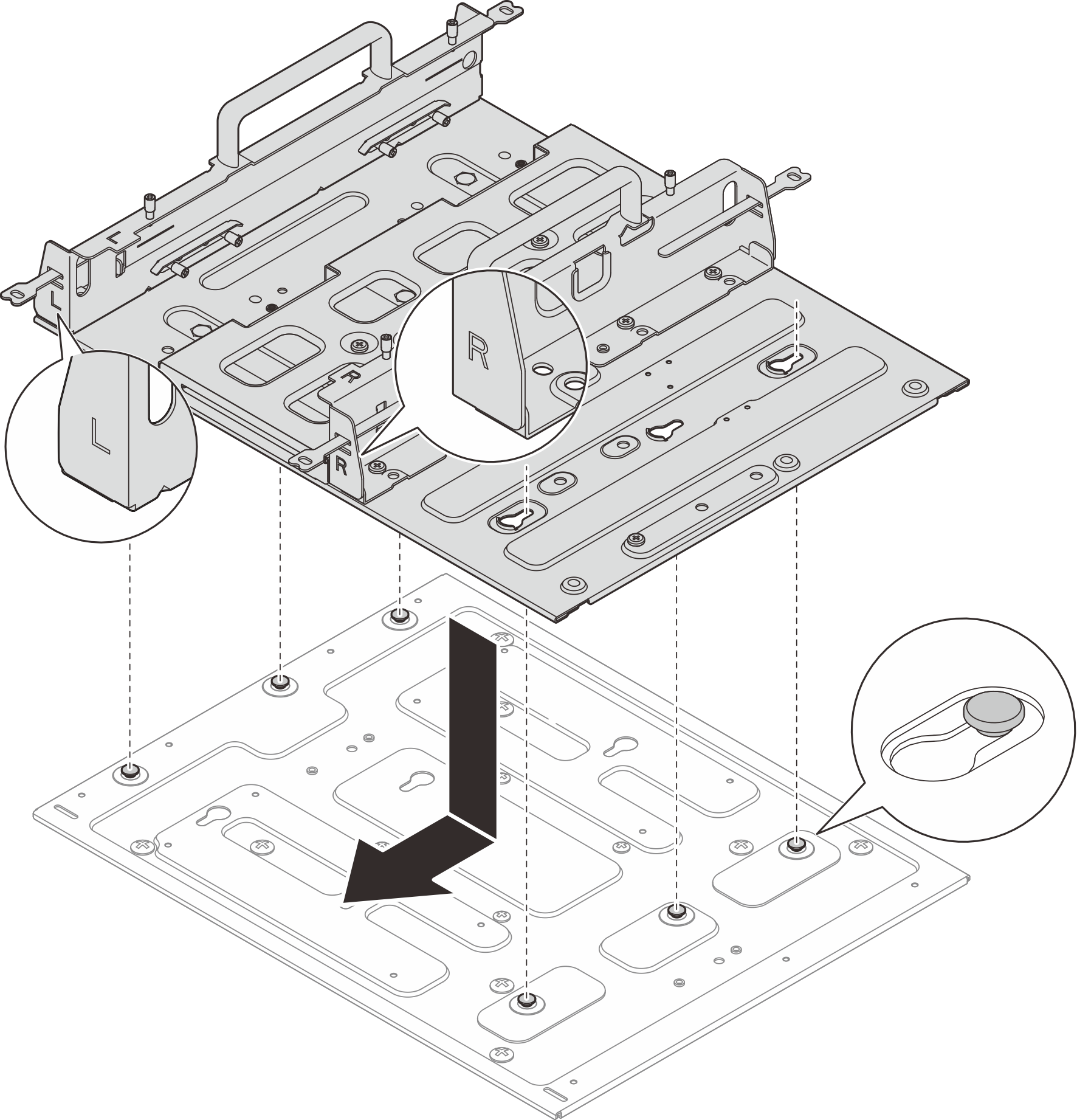

      Figure 8. Installation d’un manchon de nœud

    3. Fixez le manchon de nœud avec onze vis.

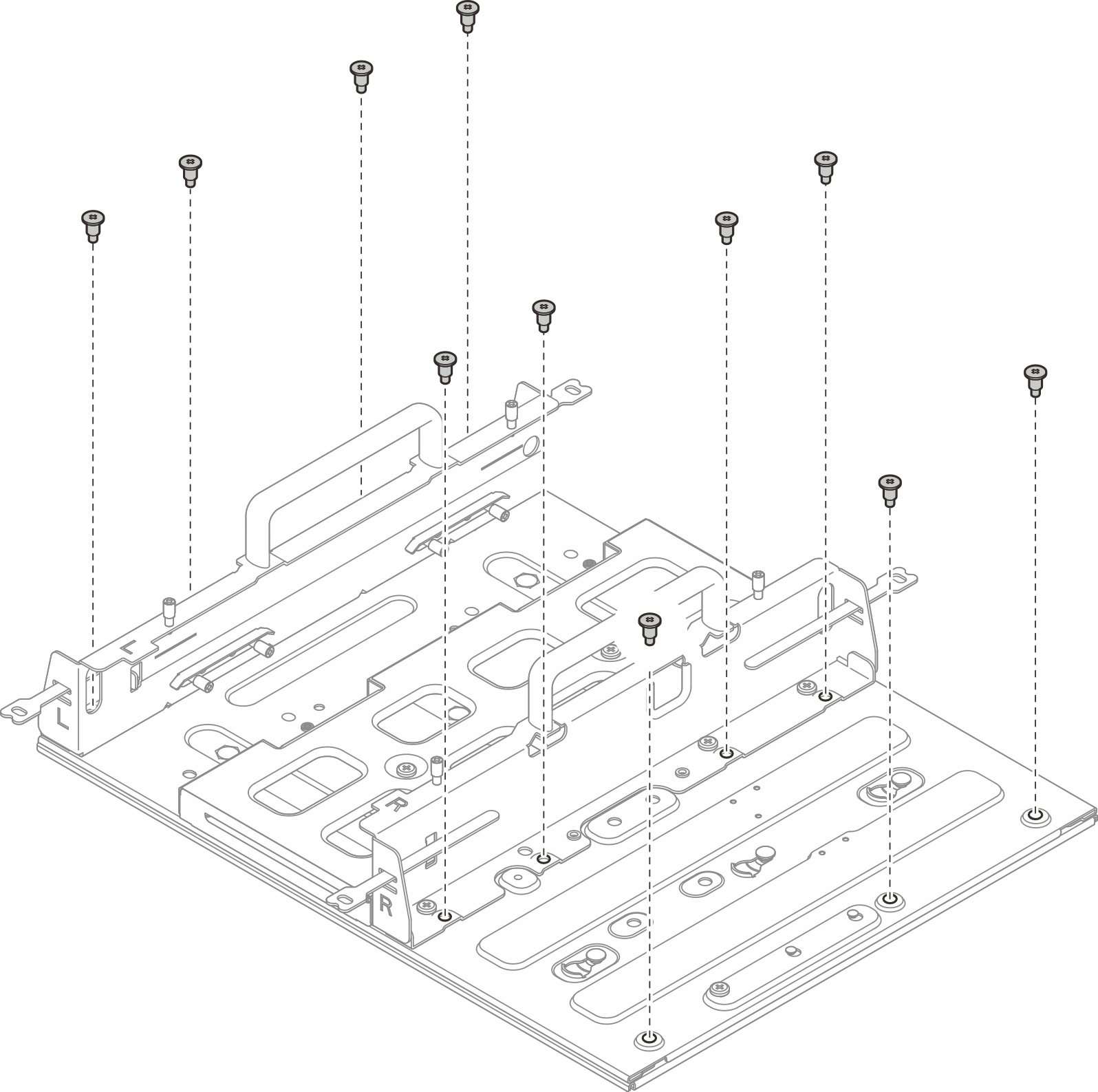

      Figure 9. Installation du manchon de nœud avec le kit d’extension

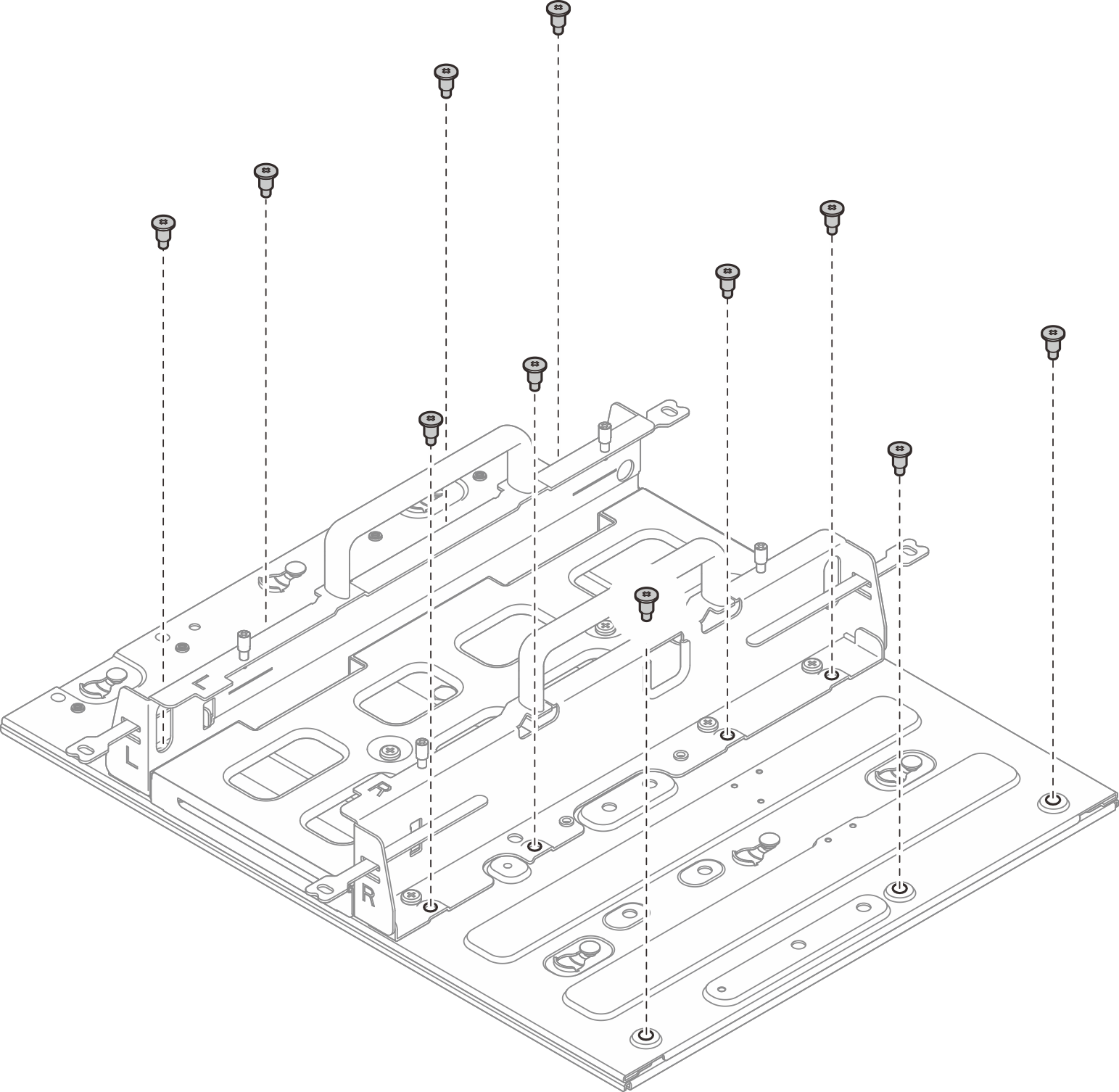

      Figure 10. Installation du manchon de nœud sans kit d’extension

Installation du nœud dans le manchon de nœud​

Procédure

Installez le nœud dans le manchon de nœud.
  1. Alignez le nœud sur le manchon de nœud, puis insérez et faites glisser le nœud dans le manchon jusqu’à la butée.
  2. Serrez les quatre vis moletées situées sur le côté du manchon de nœud.

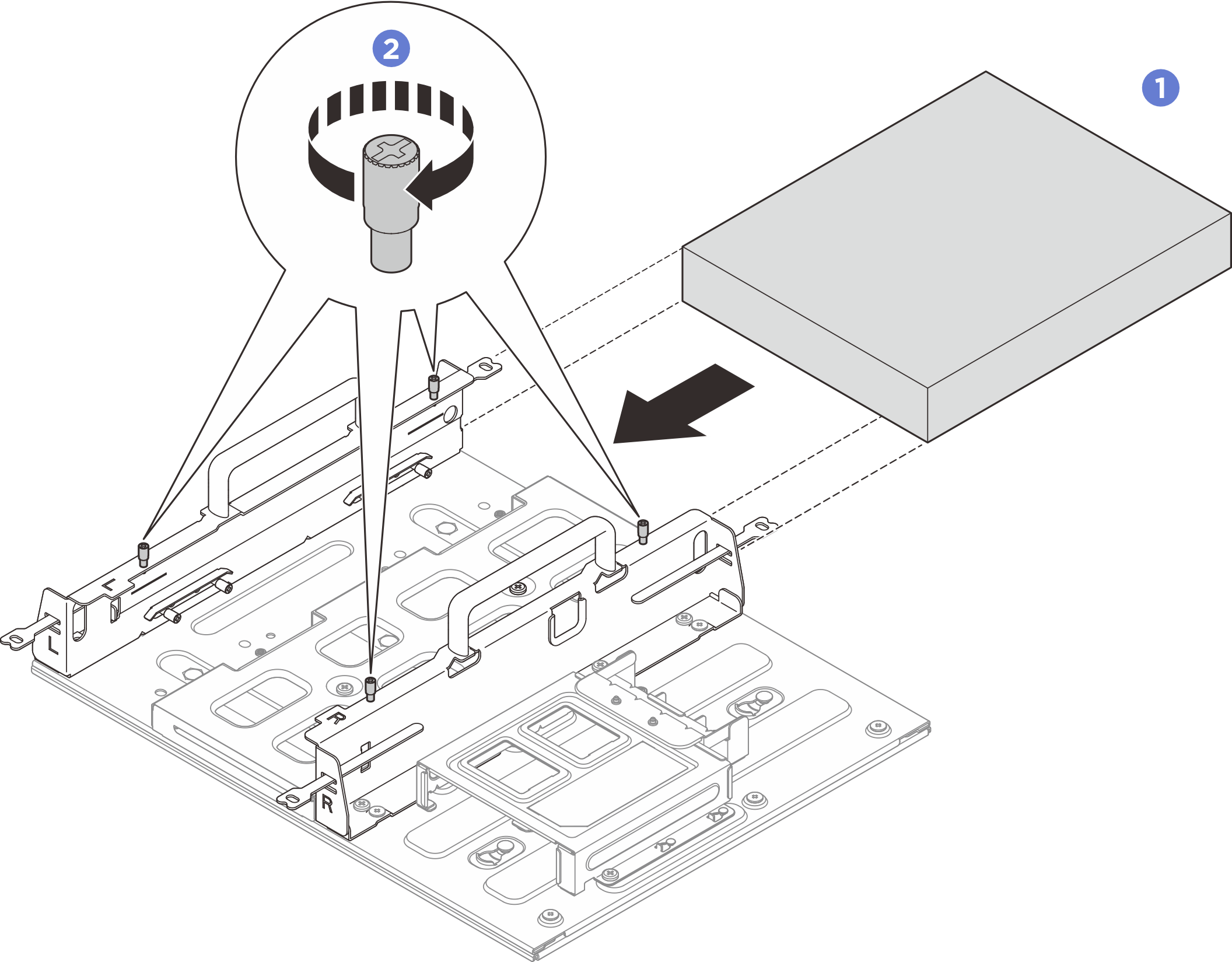

Figure 11. Installation d’un nœud dans un manchon de nœud

Après avoir terminé
