ติดตั้งโหนดกับผนังหรือเพดาน

ขั้นตอน

1. การกำหนดค่าการติดตั้งผนังต้องใช้สกรู M4 สี่ตัวและสกรู M6 แปดตัว เตรียมสกรูและชิ้นส่วนที่เกี่ยวข้องสำหรับงานนี้
   หมายเหตุ

   ควรประเมินความยาวที่เหมาะสมของฐานสกรูโดยผู้เชี่ยวชาญที่มีคุณสมบัติเหมาะสม

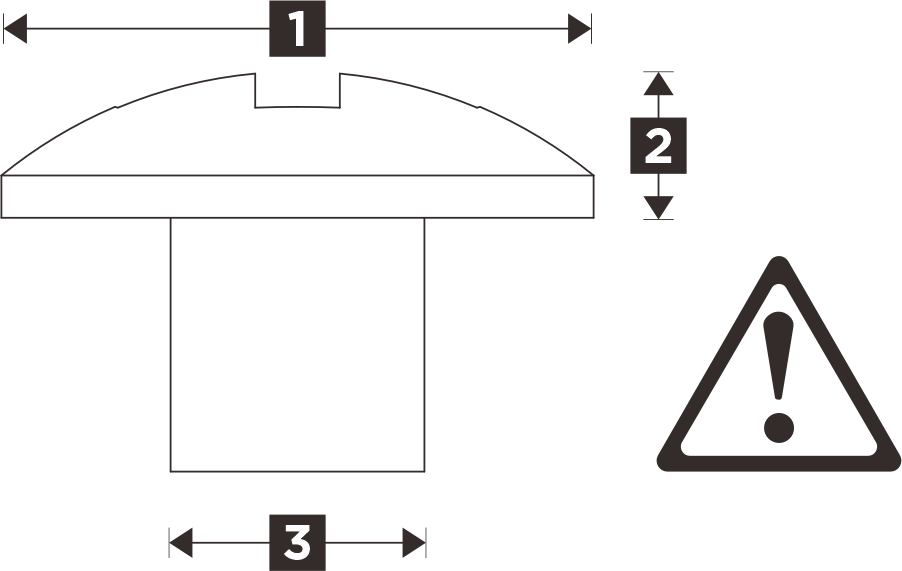

   ตารางที่ 1. ขนาดสกรูสูงสุดสำหรับสกรู M4 ด้านในสี่ตัว

   	1 8.5-10.5 มม. (0.334-0.413 นิ้ว)	2 3-3.4 มม. (0.118-0.133 นิ้ว)	3 M4 (#7-19T)

   ตารางที่ 2. ขนาดสกรูสูงสุดสำหรับสกรู M6 แปดตัวด้านนอก

   	1 12.5-14.5 มม. (0.492-0.570 นิ้ว)	2 3-3.4 มม. (0.118-0.133 นิ้ว)	3 M6 (#14-14T)

2. ถอดปลอกสวมโหนดออกจากแผ่นยึด
   1. ถอดสกรูสิบเอ็ดตัวที่ยึดปลอกสวมโหนด

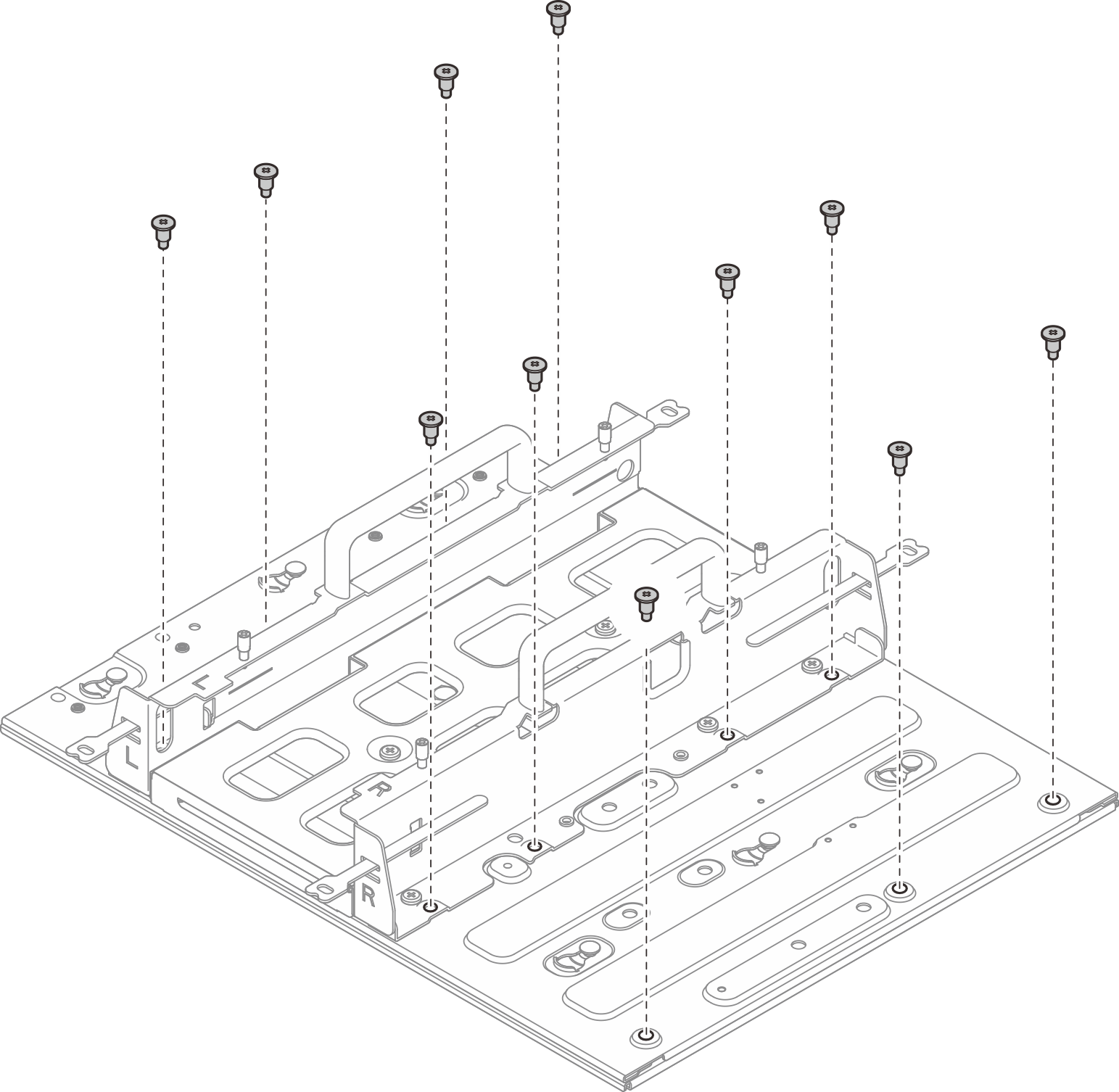

      รูปที่ 1. การถอดปลอกสวมโหนดด้วยชุดขยาย

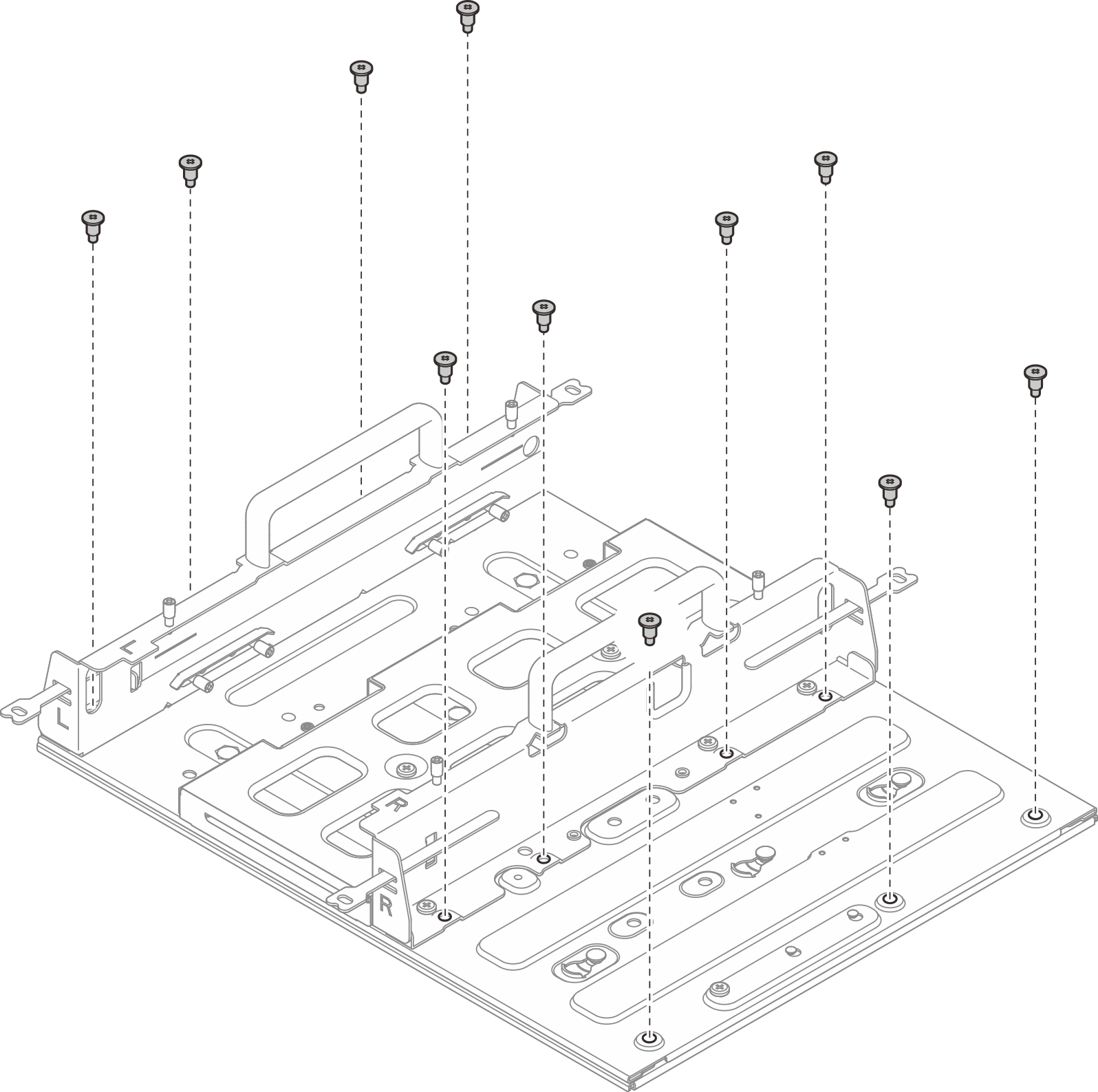

      รูปที่ 2. การถอดปลอกสวมโหนดโดยไม่มีชุดขยาย

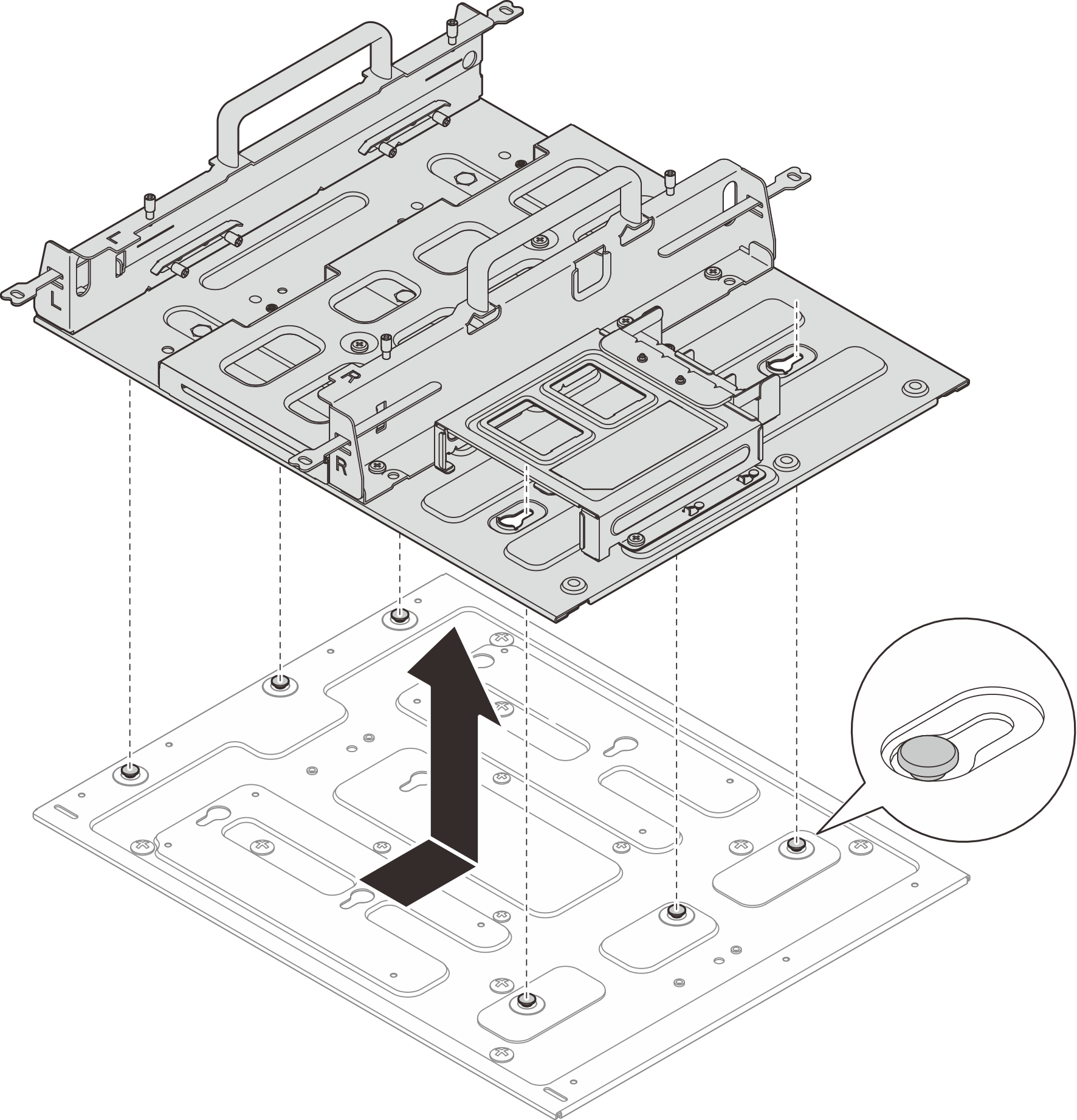

   2. เลื่อนปลอกสวมโหนดจนกระทั่งหมุดนำร่องบนแผ่นยึดเข้าที่ในช่องขนาดใหญ่ของรูกุญแจ จากนั้น ถอดปลอกสวมโหนดออกจากแผ่นยึด

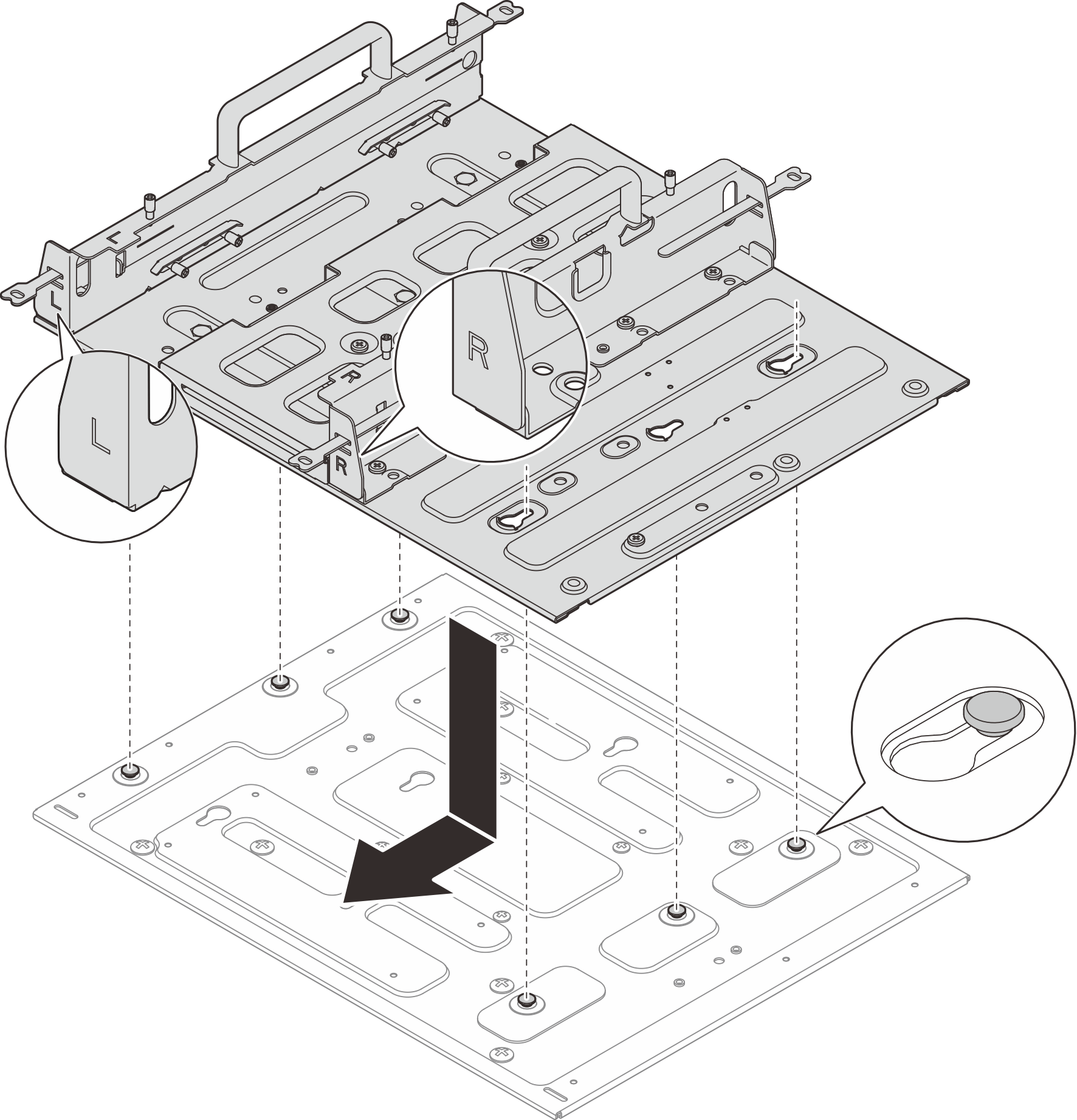

      รูปที่ 3. การถอดปลอกสวมโหนด


3. (ไม่บังคับ) ในการติดตั้งแผ่นยึดบนผนังเรียบที่ไม่มีรูสกรู ให้เจาะรูสกรูสิบสองรูบนผนังหากจำเป็น
   1. กดแผ่นยึดกับตำแหน่งติดตั้ง
   2. ทำเครื่องหมายตำแหน่งของรูสกรูด้วยดินสอ
   3. เจาะรูสกรูสิบสองรูตามเครื่องหมาย

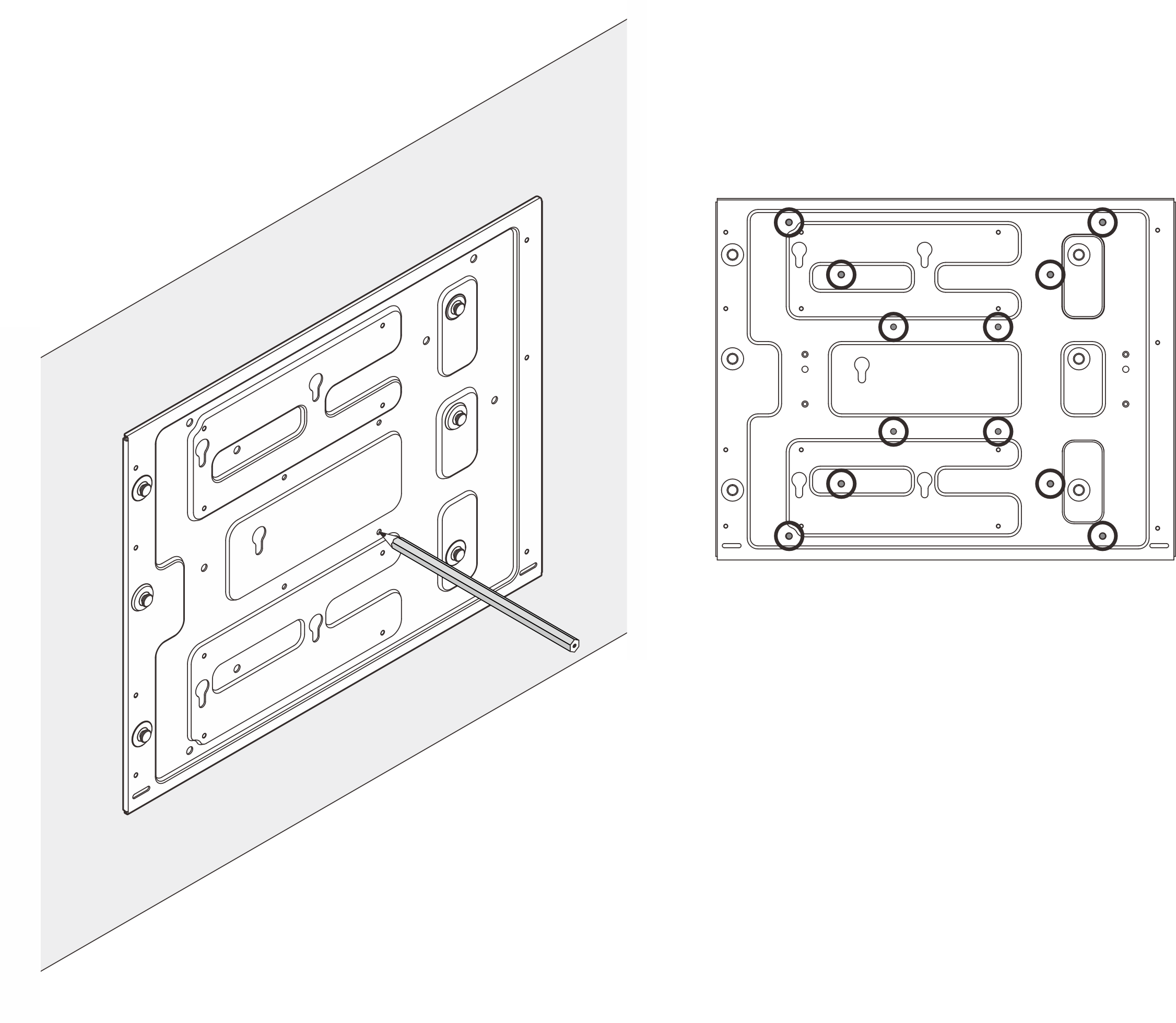

   รูปที่ 4. เจาะรูสกรู



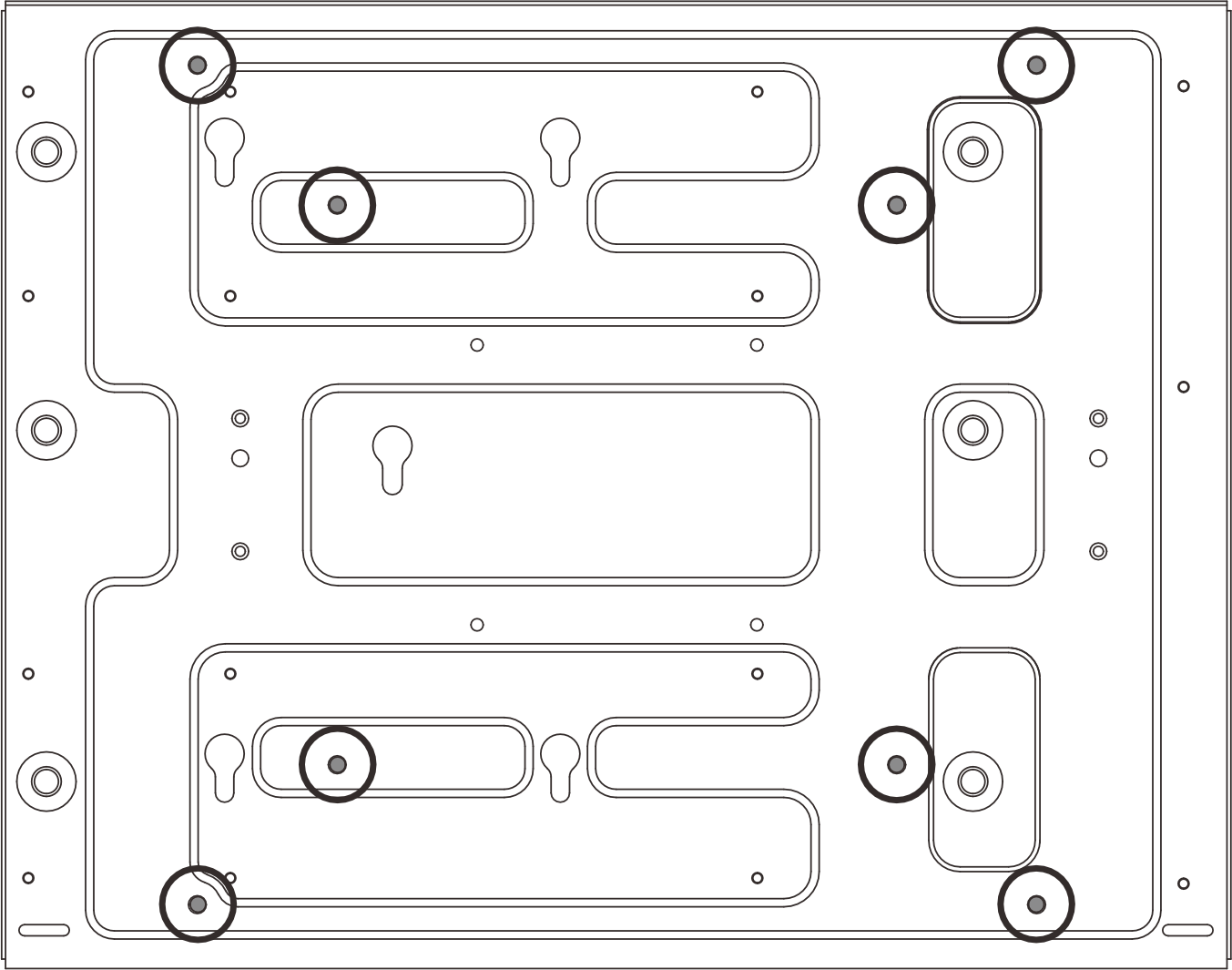

   รูปที่ 5. ระยะห่างระหว่างรูสกรู
   1 100 มม.	3 300 มม.
   2 200 มม.

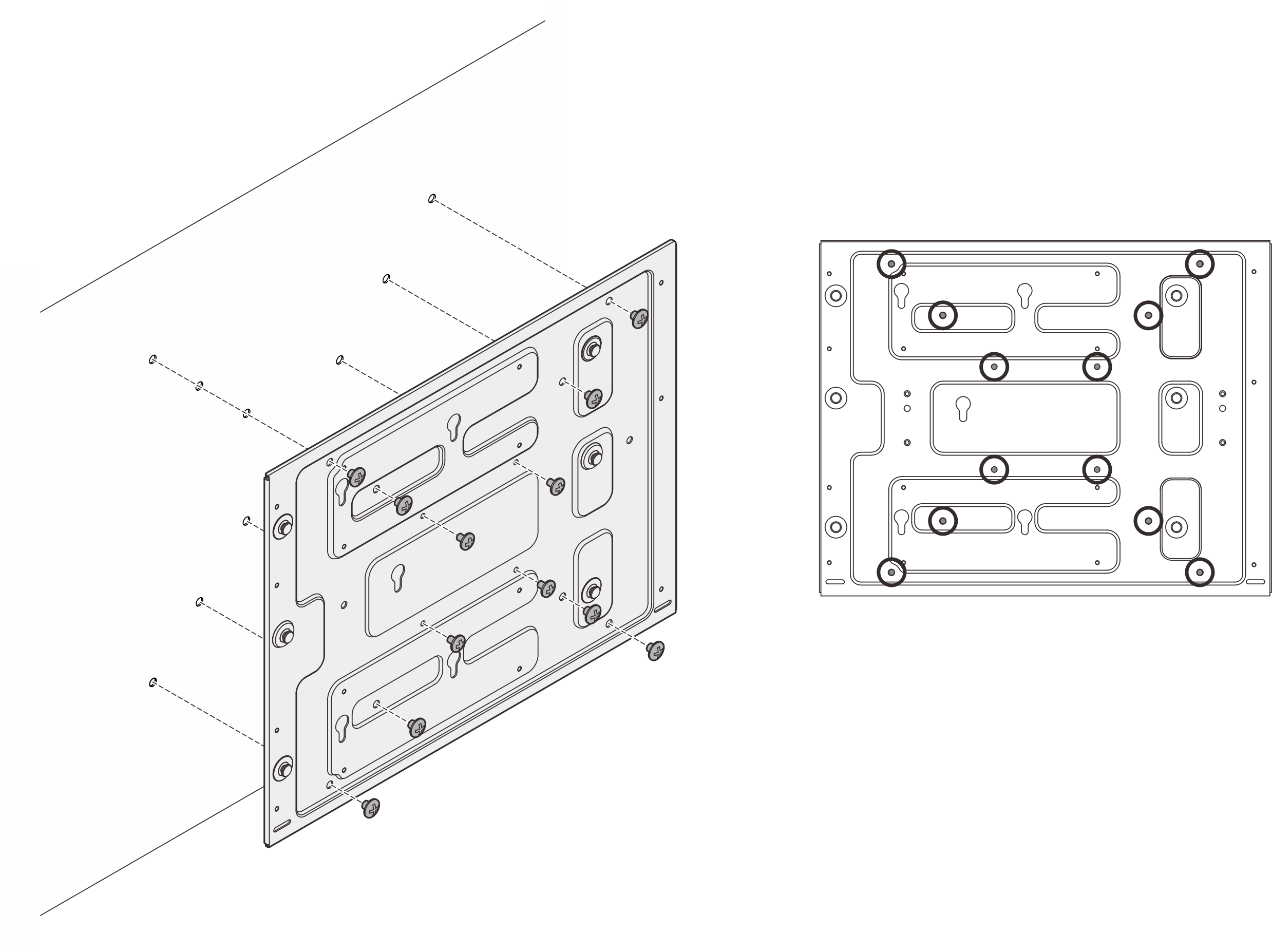

4. ยึดแผ่นยึดกับผนังด้วยสกรู M4 สี่ตัวและสกรู M6 แปดตัว
   รูปที่ 6. การติดตั้งแผ่นยึด



   รูปที่ 7. ตำแหน่งของสกรู M4

   รูปที่ 8. ตำแหน่งของสกรู M6

5. ติดตั้งปลอกสวมโหนดเข้ากับแผ่นยึด
   1. จัดตำแหน่งปลอกสวมโหนดให้ตรงกับหมุดนำร่องบนแผ่นยึด
   2. ดันปลอกสวมโหนดลงบนแผ่นติดผนัง จากนั้น เลื่อนปลอกสวมโหนดจนกระทั่งหมุดนำร่องอยู่ในช่องเล็กๆ ของรูสลัก
      หมายเหตุ

      มีโลโก้ “L” และ “R” อยู่ที่ด้านหน้าของตัวยึดปลอกสวมโหนด ซึ่งแสดงถึงมือซ้ายและมือขวาของผู้ใช้ ตรวจสอบให้แน่ใจว่าได้ติดตั้งปลอกสวมโหนดด้วยการวางแนวที่ถูกต้องตามที่แสดงในภาพประกอบ

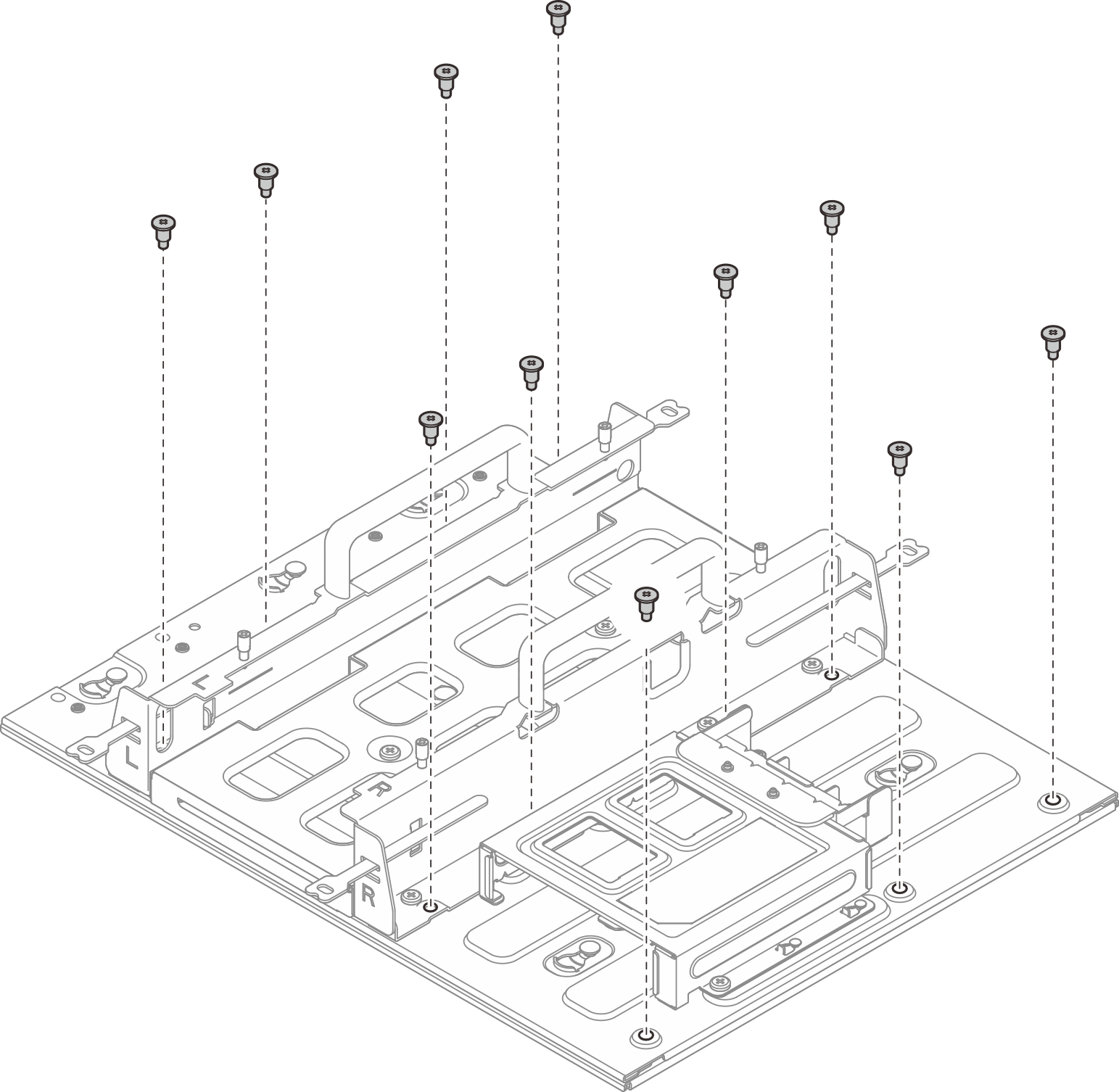

      รูปที่ 9. การติดตั้งปลอกสวมโหนด


   3. ยึดปลอกสวมโหนดด้วยสกรูเจ็ดตัว
      รูปที่ 10. การติดตั้งปลอกสวมโหนดพร้อมชุดขยาย



      รูปที่ 11. การติดตั้งปลอกสวมโหนดโดยไม่มีชุดขยาย



ขั้นตอน

ติดตั้งโหนดลงในปลอกสวมโหนด

1. จัดตำแหน่งของโหนดให้ตรงกับปลอกสวมโหนด จากนั้น สอดและเลื่อนโหนดเข้าไปในปลอกสวมโหนดจนกว่าจะสุด
2. ขันน็อตยึดสี่ตัวที่ด้านข้างของปลอกสวมโหนด

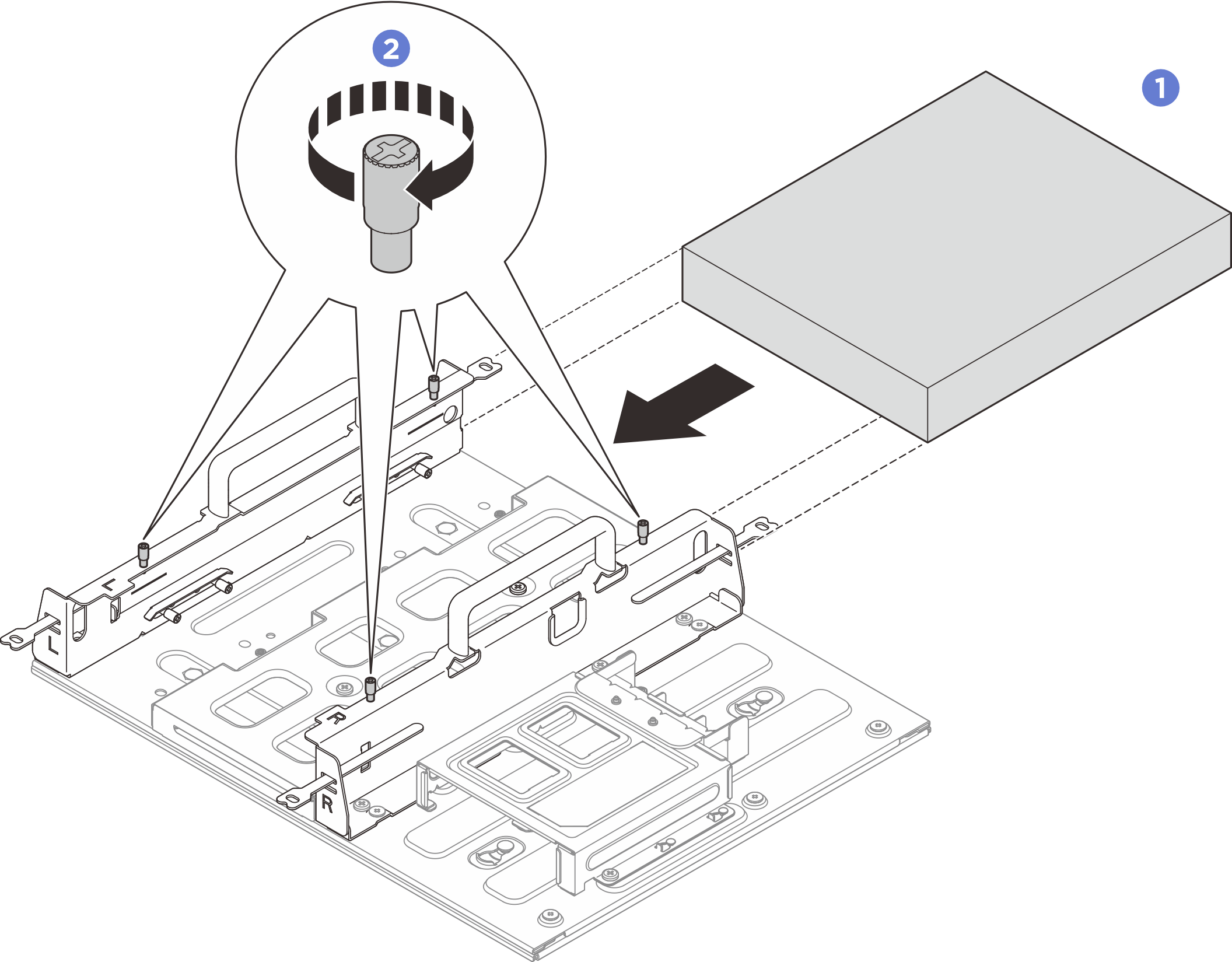

รูปที่ 12. การติดตั้งโหนดลงในปลอกสวมโหนด
