Vordere PCIe-Adapterkarte installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adapterkarte an der Vorderseite zu installieren.

Zu dieser Aufgabe

S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Installieren Sie die Adapterkarte.

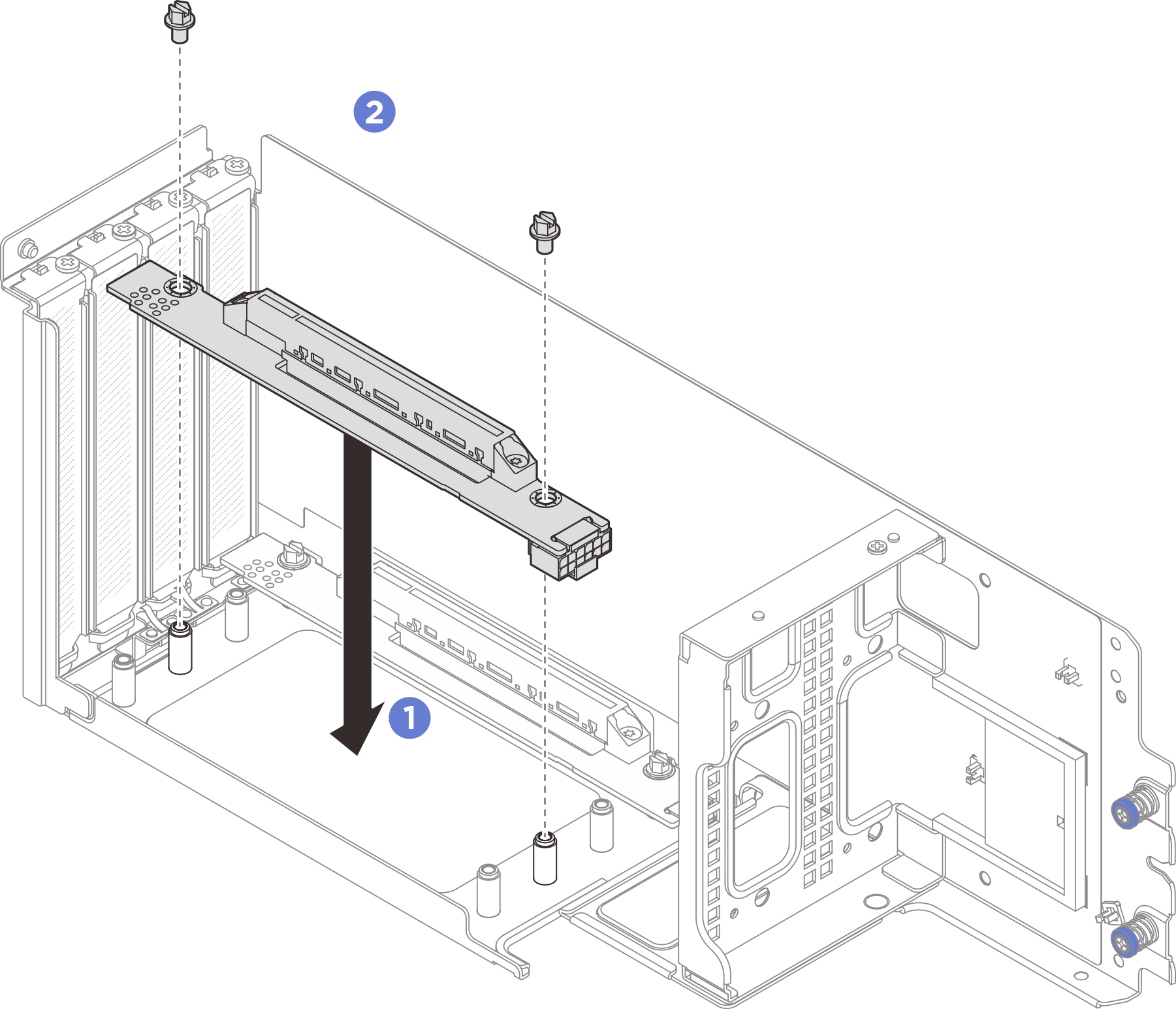

    Abbildung 1. Installation einer Adapterkarte
    Riser card installation
    1. Richten Sie die Adapterkarte am Adapterrahmen aus und setzen Sie sie in den Adapterrahmen ein.
    2. Ziehen Sie die Schrauben an, um die Adapterkarte zu befestigen.
  3. Achten Sie bei Adapterkarten der oberen drei Steckplätze der Adapterkartengruppe darauf, das Signalkabel wie gezeigt in die Kabelklemme zu führen.
    Abbildung 2. Kabelklemmen der Adapterkartenbaugruppe an der Vorderseite

    1 2 3 Kabelklemmen

Nach dieser Aufgabe

Installieren Sie die PCIe-Adapter. Siehe Vorderen PCIe-Adapter installieren.
