Instalar una tarjeta de expansión PCIe frontal

Siga las instrucciones que aparecen en esta sección para instalar una tarjeta de expansión de PCIe frontal.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Instalación de la tarjeta de expansión.

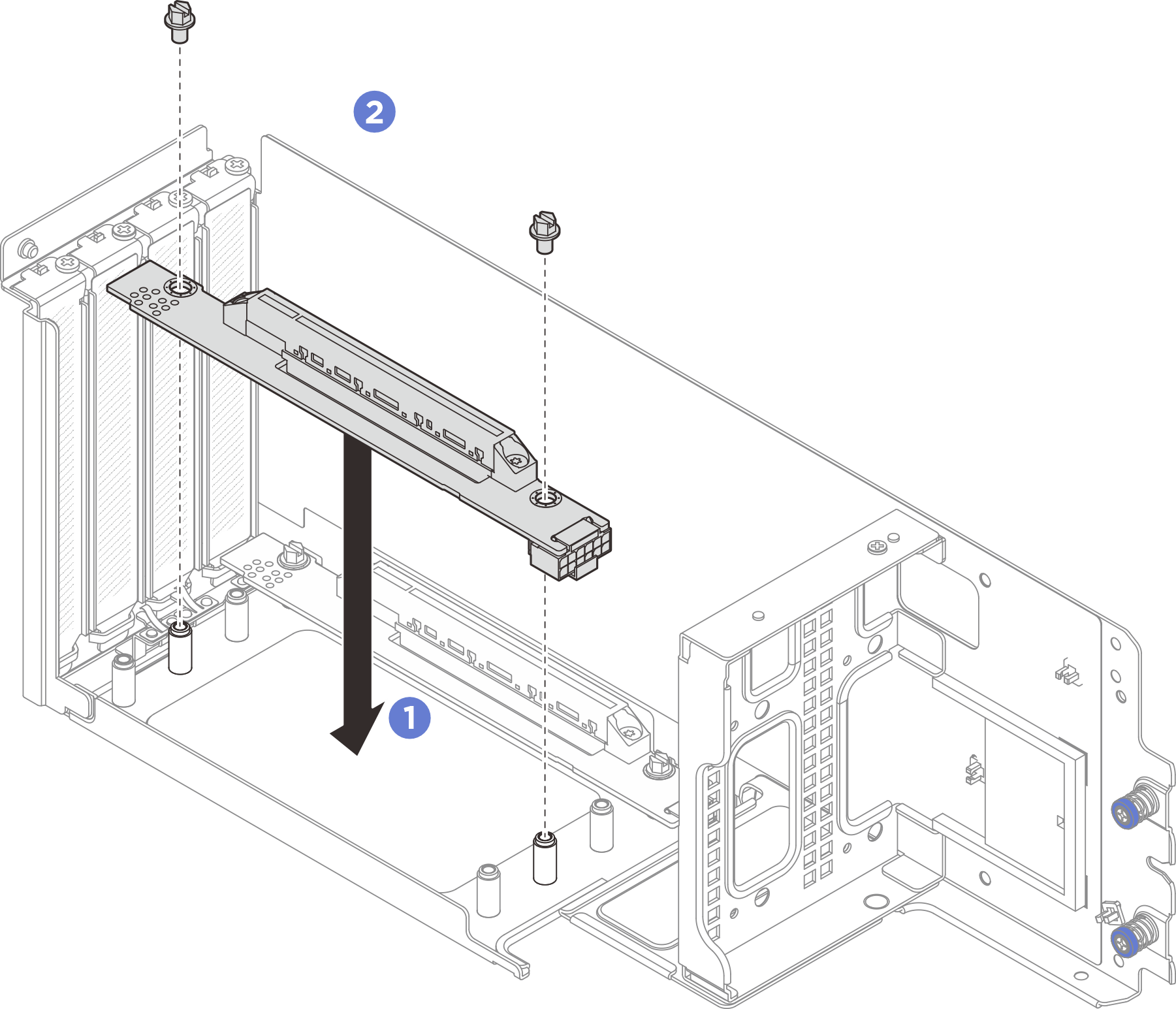

    Figura 1. Instalación de la tarjeta de sujeción
    Riser card installation
    1. Alinee la tarjeta de extensión con el compartimiento de expansión y colóquela dentro.
    2. Apriete los tornillos para fijar la tarjeta de expansión.
  3. Para las tarjetas de expansión de las tres ranuras superiores del conjunto de expansión, asegúrese de pasar el cable de señal por el clip del cable, como se muestra.
    Figura 2. Clips para cables del conjunto de expansión frontal

    1 2 3 Clips para cables

Después de finalizar

Instale los adaptadores PCIe. Consulte Instalación de un adaptador PCIe frontal.
