安裝正面 PCIe 擴充卡

請依照本節中的指示安裝正面 PCIe 擴充卡。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

韌體和驅動程式下載:更換元件後,您可能需要更新韌體或驅動程式。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件,並將其放置在防靜電表面上。
  2. 安裝擴充卡。

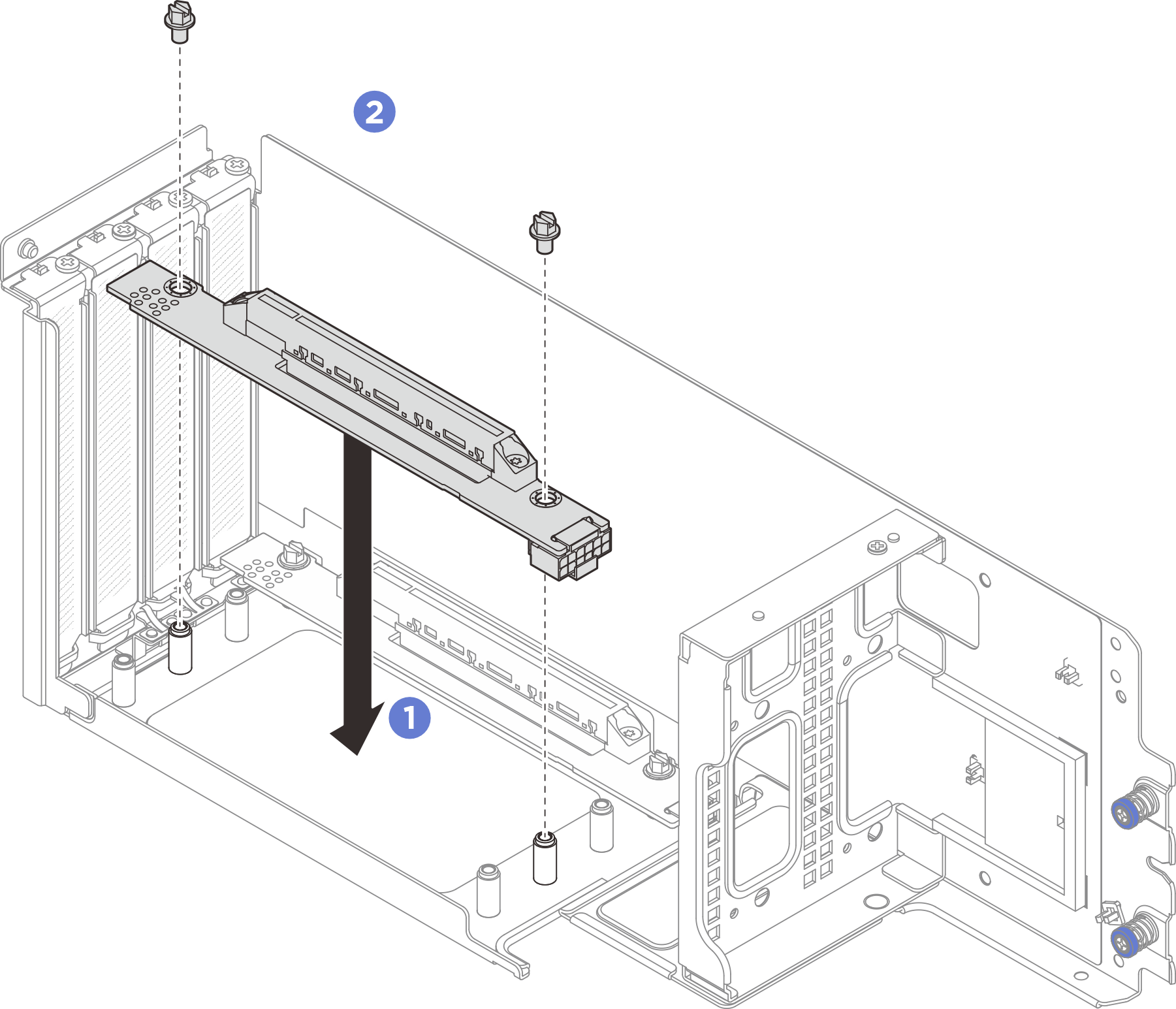

    圖 1. 擴充卡安裝
    Riser card installation
    1. 將擴充卡對齊擴充卡匣,然後將其放入擴充卡匣中。
    2. 鎖緊螺絲以固定擴充卡。
  3. 對於擴充卡組件前三個插槽中的擴充卡,請確保如圖所示將信號線佈放入纜線夾。

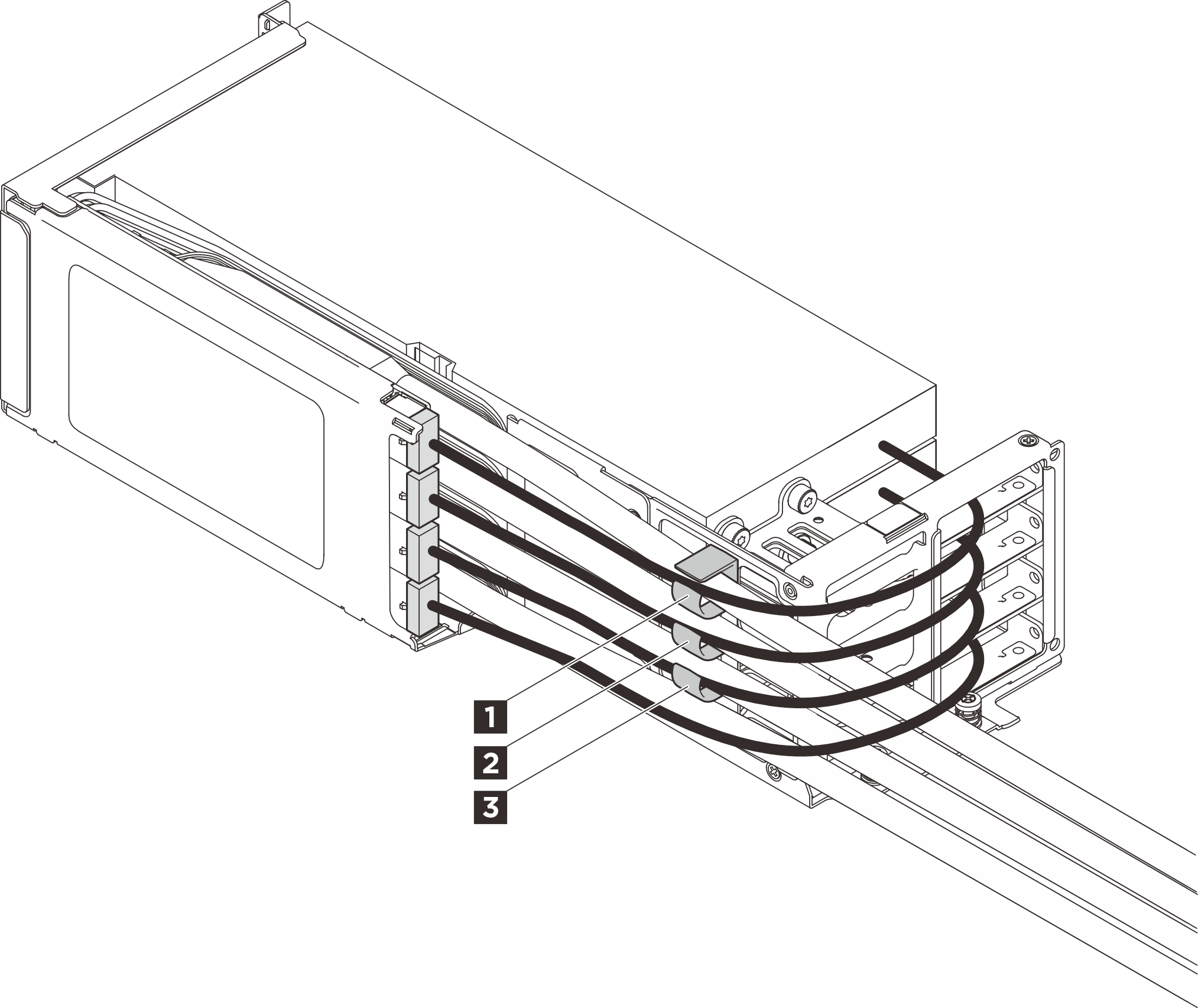

    圖 2. 正面擴充卡組件的纜線夾

    1 2 3 纜線夾

在您完成之後

安裝 PCIe 配接卡。請參閱安裝正面 PCIe 配接卡
