安裝正面 PCIe 配接卡

請依照本節中的指示安裝正面 PCIe 配接卡。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

  • 如需 PCIe 配接卡安裝規則,請參閱PCIe 插槽和 PCIe 配接卡

韌體和驅動程式下載:更換元件後,您可能需要更新韌體或驅動程式。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件,並將其放置在防靜電表面上。
  2. 如果已安裝插槽填充板,請鬆開用於固定填充板的螺絲,然後卸下填充板。
    圖 1. PCIe 插槽填充板
    PCIe slot filler
  3. 將 PCIe 配接卡安裝到擴充卡匣。

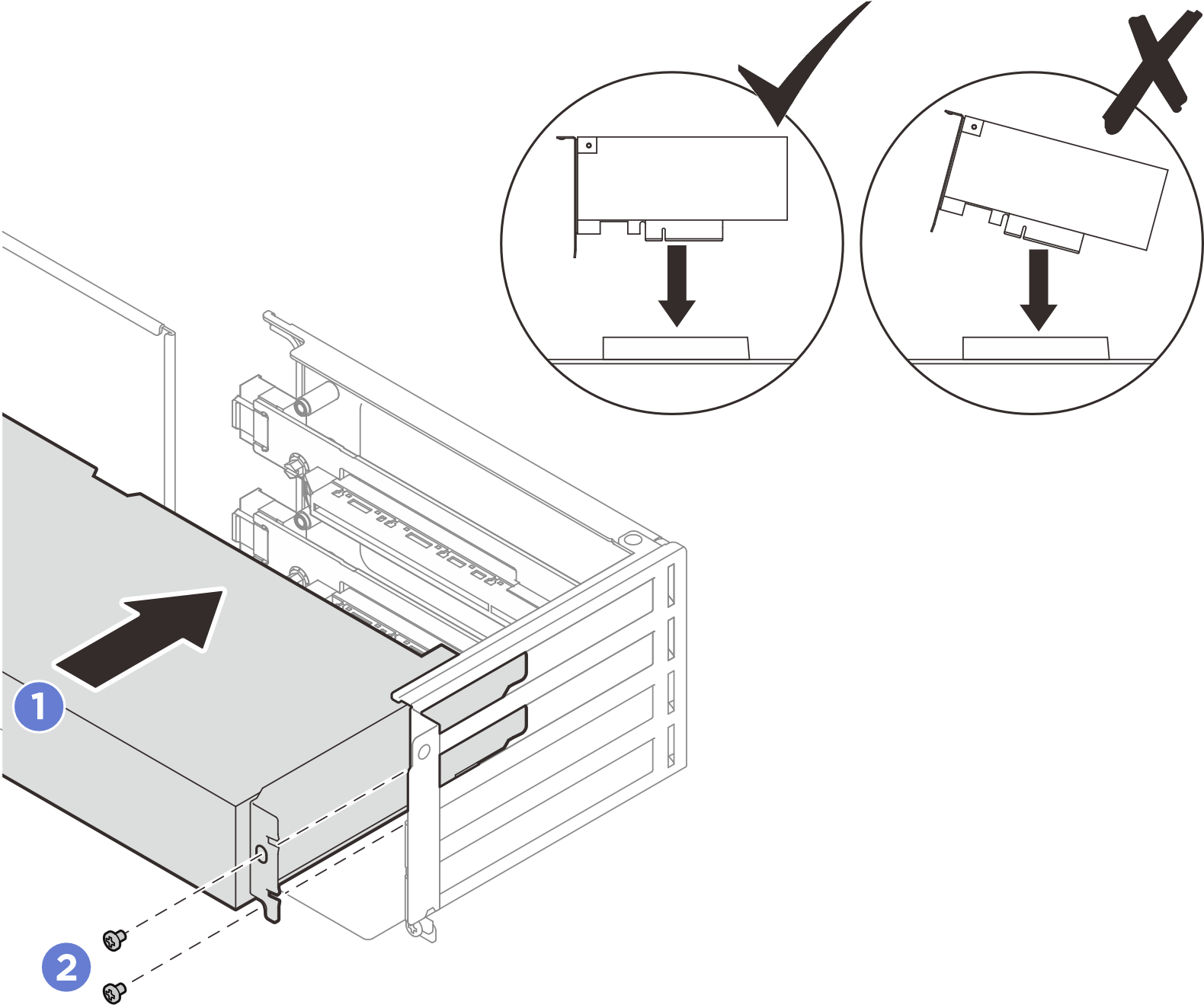

    圖 2. PCIe 配接卡安裝
    PCIe adapter installation
    1. 將 PCIe 配接卡對齊擴充卡上的 PCIe 插槽。小心地將 PCIe 配接卡直接壓入插槽內,直到其牢牢固定且其托架也固定為止。
    2. 鎖緊螺絲以固定 PCIe 配接卡。
  4. 如果適用,請將電源線從 PCIe 配接卡連接到擴充卡。對於擴充卡組件前三個插槽中的 PCIe 配接卡,請確保如圖所示將電源線佈放入纜線夾。
    圖 3. 正面擴充卡組件的纜線夾

    1 2 3 纜線夾
  5. 安裝所有 PCIe 配接卡後,請安裝側面支撐托架。

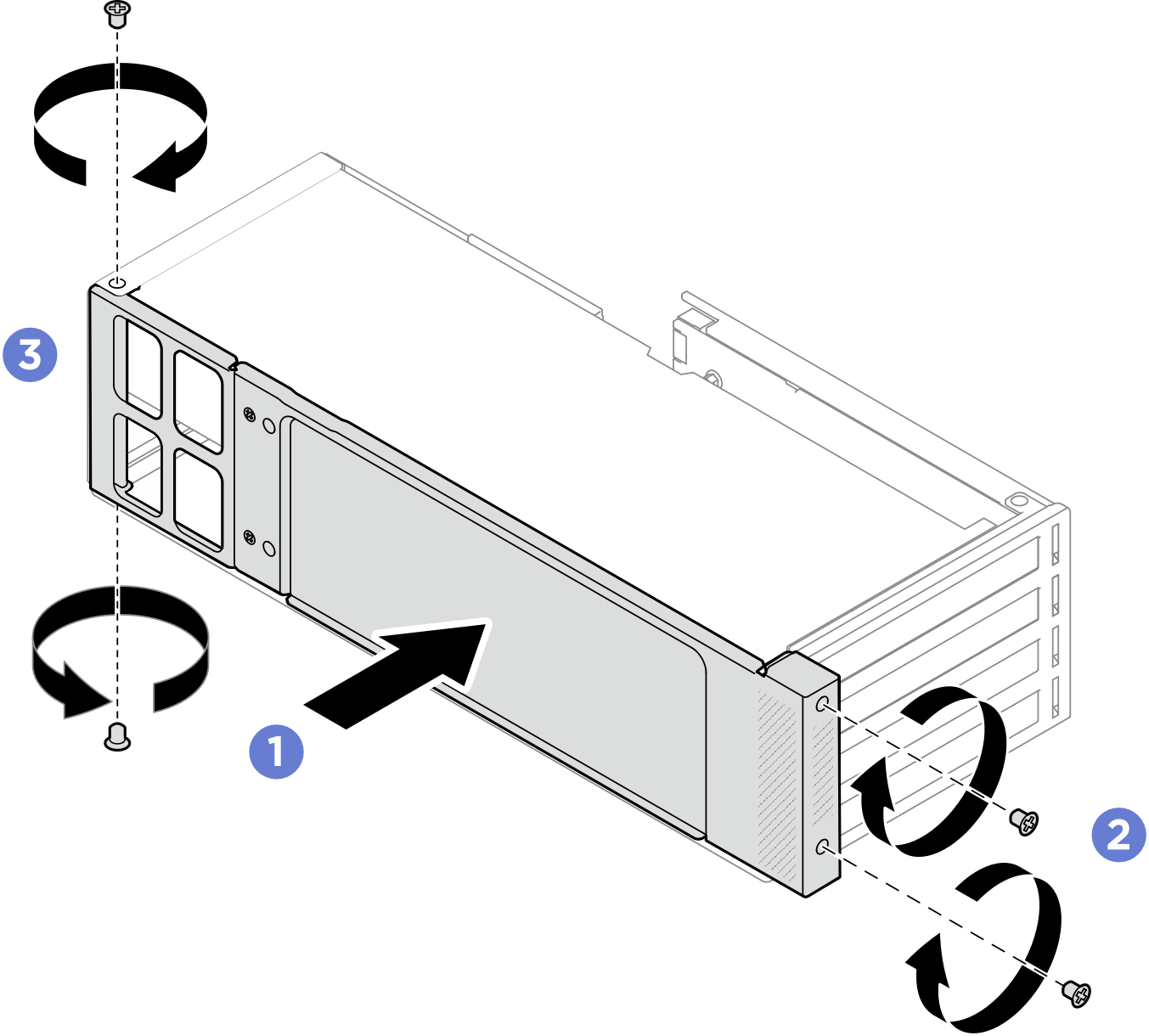

    圖 4. 安裝側面支撐托架
    Side support bracket installation
    1. 將側面支撐托架朝擴充卡匣按壓,直到其就定位為止。
    2. 鎖緊擴充卡匣正面的兩個螺絲。
    3. 鎖緊擴充卡匣背面的兩個螺絲。

在您完成之後

  1. 將擴充卡組件安裝到機箱中。請參閱安裝正面擴充卡組件
