卸下正面擴充卡組件

請依照本節中的指示卸下正面擴充卡組件。

關於此作業

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

1. 為作業做好準備。
   1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱從機架卸下伺服器。
   2. 卸下上蓋。請參閱卸下上蓋。
   3. 卸下系統風扇機盒。請參閱卸下系統風扇機盒。
   4. 記錄擴充卡組件的纜線連接到主機板組件的位置，然後從主機板組件拔掉纜線。
      小心

      為避免損壞主機板組件，請確保在從主機板組件斷開纜線時，遵循內部纜線佈線中的指示。
2. 卸下擴充卡組件。

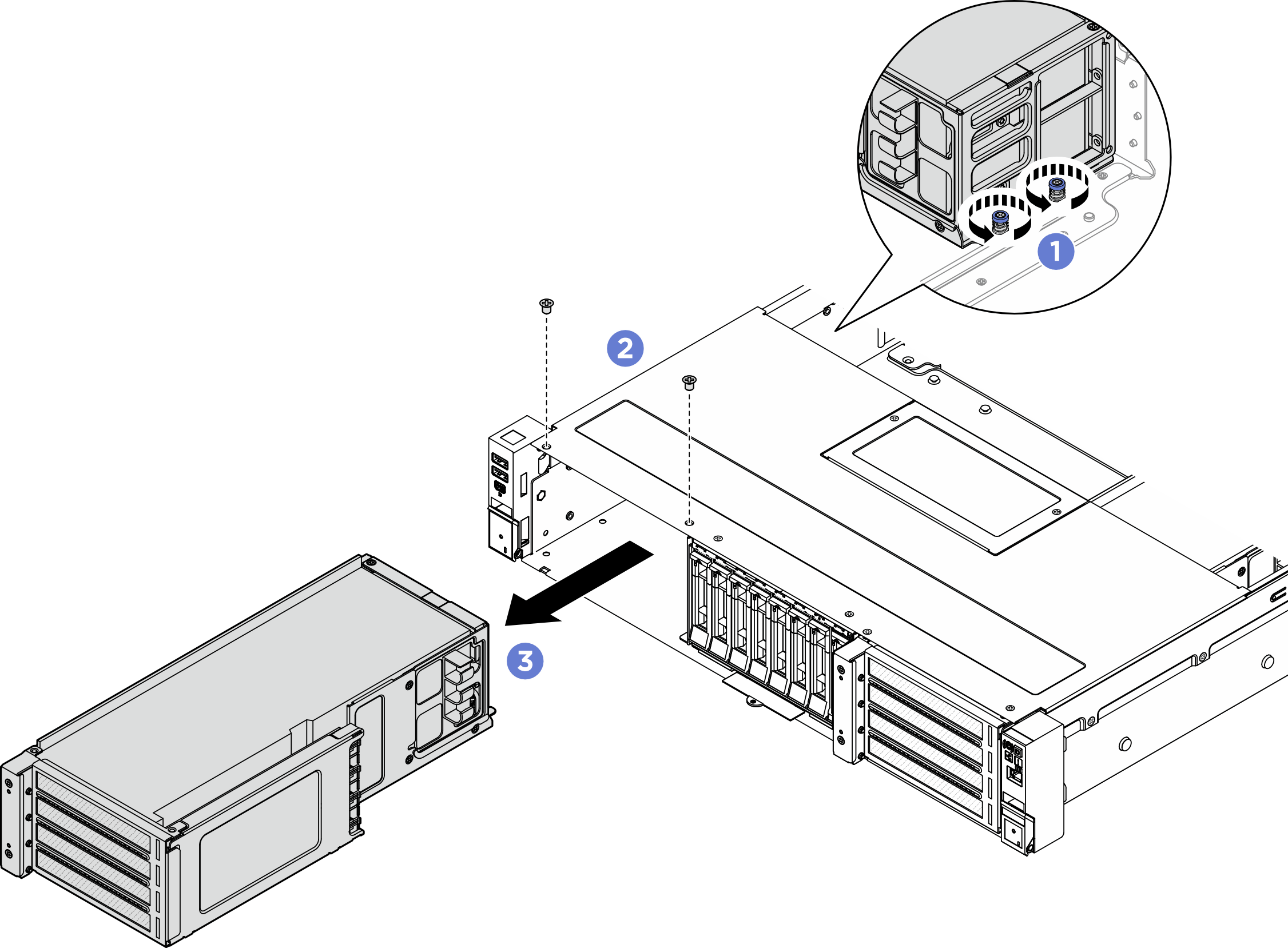

   圖 1. 卸下正面擴充卡組件


   1. 鬆開擴充卡組件背面的兩個指旋螺絲。
   2. 鬆開用於固定擴充卡組件的兩個螺絲。
   3. 小心地將擴充卡組件滑出機箱。
