Extracción de un conjunto de expansión frontal

Siga las instrucciones que aparecen en esta sección para extraer un conjunto de expansión frontal.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción del servidor del bastidor.
    2. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite el compartimiento del ventilador del sistema. Consulte Extracción del compartimiento del ventilador del sistema.
    4. Registre dónde están conectados los cables del conjunto de expansión al conjunto de la placa del sistema; luego, desconecte los cables del conjunto de la placa del sistema.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  2. Quite el conjunto de expansión.

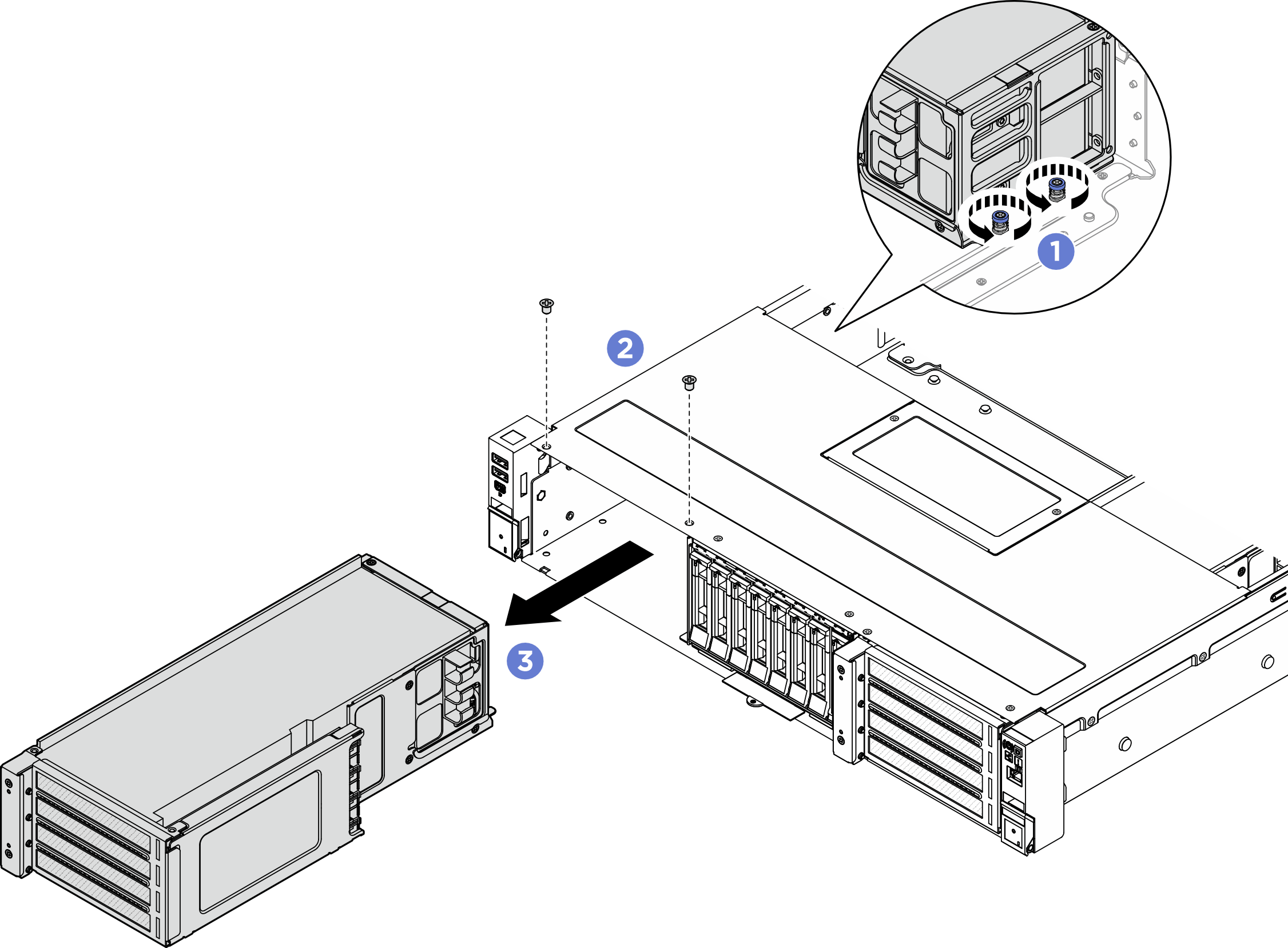

    Figura 1. Extracción del conjunto de expansión frontal
    Front riser assembly removal
    1. Afloje los dos tornillos de apriete manual en la parte posterior del conjunto de expansión.
    2. Suelte los dos tornillos que fijan el conjunto de expansión.
    3. Deslice cuidadosamente el conjunto del expansión hacia fuera del chasis.

Después de finalizar

  1. Quite el adaptador PCIe del conjunto de expansión. Consulte Extracción de un adaptador PCIe frontal.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
