ถอดส่วนประกอบตัวยกด้านหน้า

ทำตามคำแนะนำในส่วนนี้เพื่อถอดส่วนประกอบตัวยกด้านหน้า

เกี่ยวกับงานนี้

S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
    2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    3. ถอดตัวครอบพัดลมระบบ โปรดดู ถอดตัวครอบพัดลมระบบ
    4. บันทึกตำแหน่งของสายจากส่วนประกอบตัวยกที่เชื่อมต่อกับส่วนประกอบแผงระบบ จากนั้นถอดสายออกจากส่วนประกอบแผงระบบ
      ข้อควรสนใจ
      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
  2. ถอดส่วนประกอบตัวยก

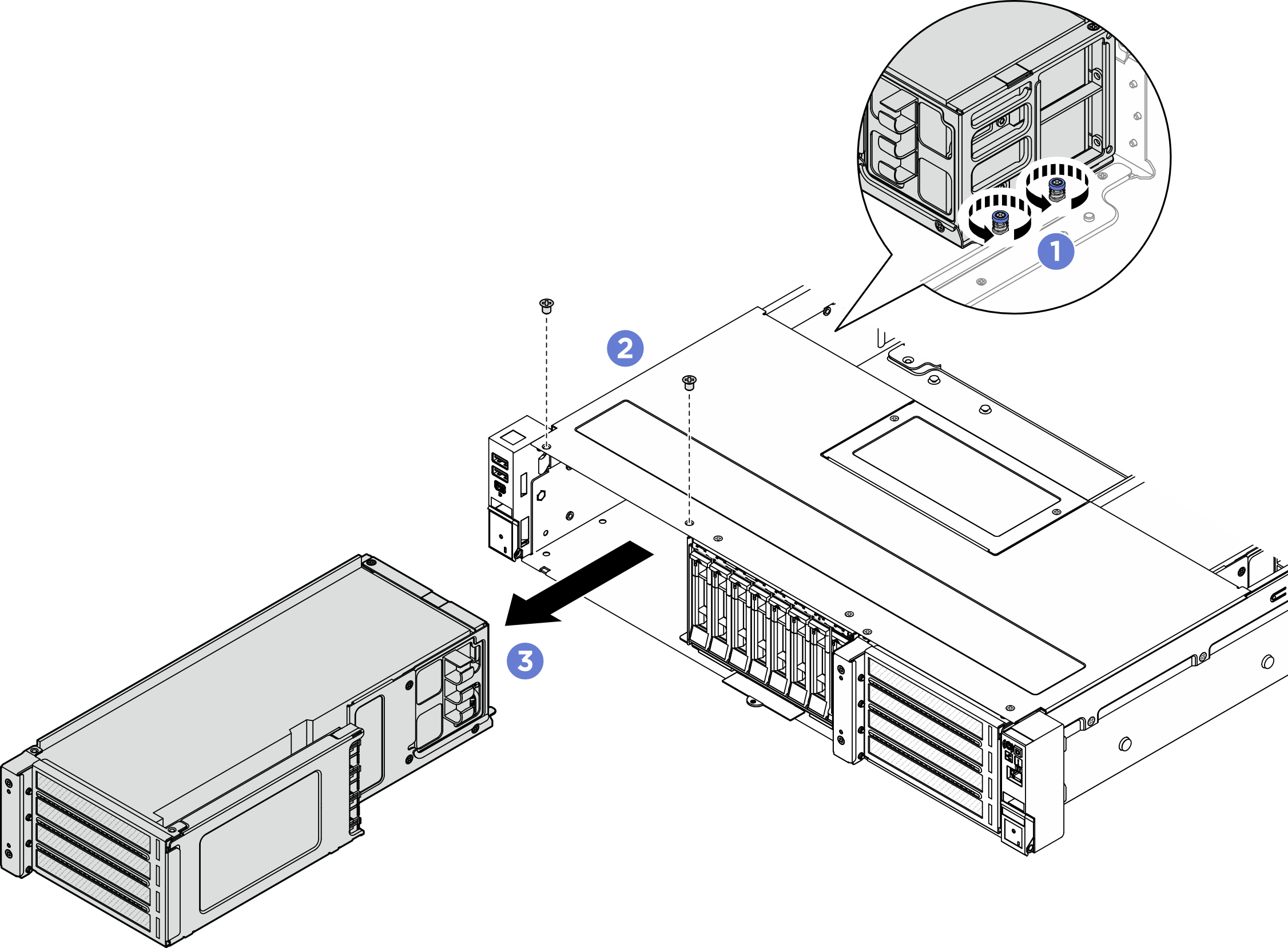

    รูปที่ 1. การถอดส่วนประกอบตัวยกด้านหน้า
    Front riser assembly removal
    1. คลายน็อตยึดสองตัวที่ด้านหลังของส่วนประกอบตัวยก
    2. คลายสกรูสองตัวที่ยึดส่วนประกอบตัวยก
    3. ค่อยๆ เลื่อนส่วนประกอบตัวยกออกจากตัวเครื่องอย่างระมัดระวัง

หลังจากดำเนินการเสร็จ

  1. ถอดอะแดปเตอร์ PCIe ออกจากส่วนประกอบของตัวยก ดู ถอดอะแดปเตอร์ PCIe ด้านหน้า

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
