ถอดอะแดปเตอร์ PCIe ด้านหน้า

ทำตามคำแนะนำในส่วนนี้เพื่อถอดอะแดปเตอร์ PCIe ด้านหน้า

เกี่ยวกับงานนี้

S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
    2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    3. ถอดส่วนประกอบตัวยกด้านหน้า โปรดดู ถอดส่วนประกอบตัวยกด้านหน้า
  2. ถอดโครงยึดรองรับด้านข้างออกจากตัวครอบตัวยก

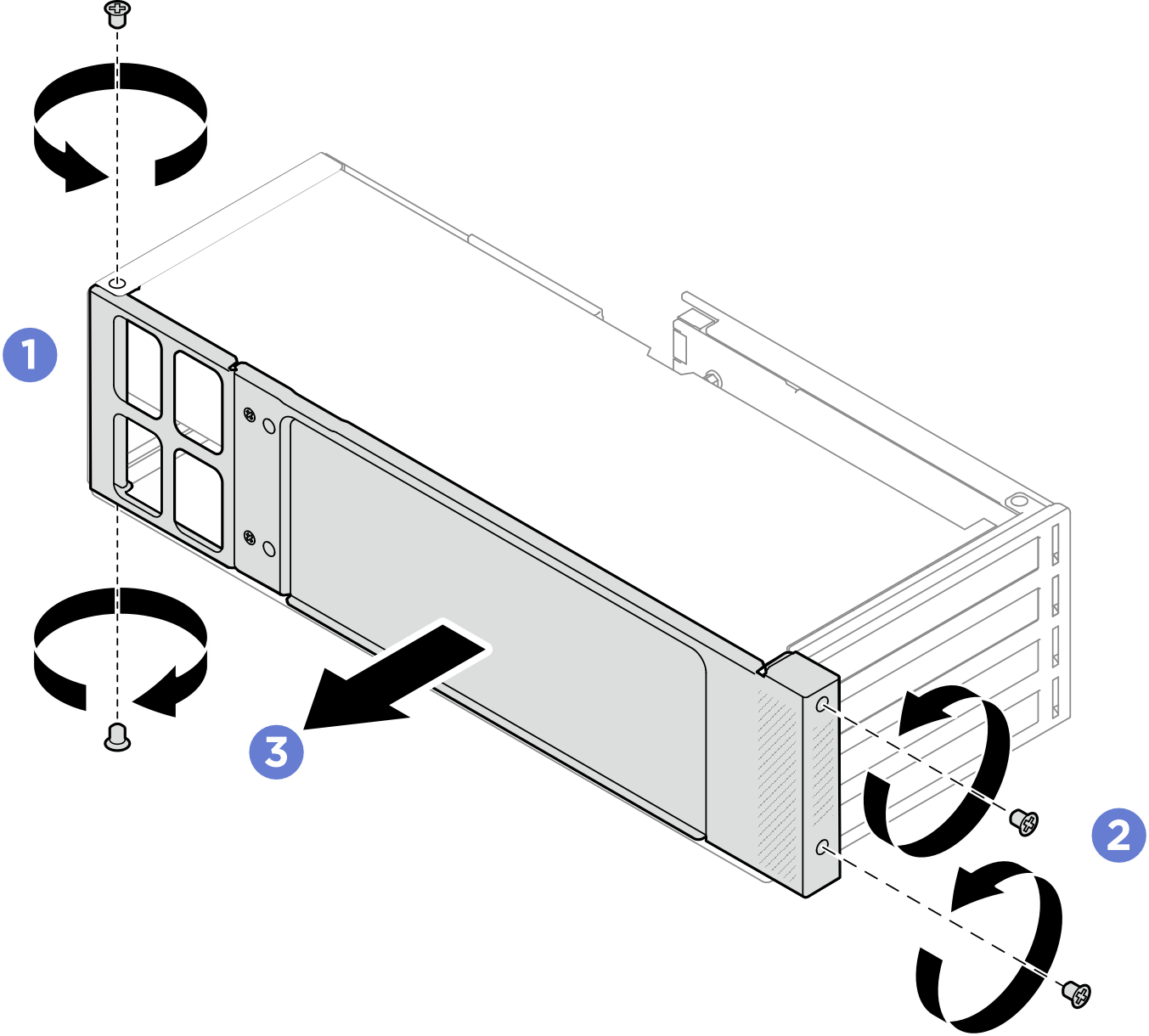

    รูปที่ 1. การถอดโครงยึดรองรับด้านข้าง
    Side support bracket removal
    1. คลายสกรูสองตัวที่ด้านหน้าของตัวครอบตัวยก
    2. คลายสกรูสองตัวที่ด้านหน้าของตัวครอบตัวยก
    3. ถอดโครงยึดรองรับด้านข้างออกจากตัวครอบตัวยก
  3. หากอะแดปเตอร์ PCIe ที่จะถอดออกมาพร้อมกับสายไฟ ให้ถอดสายไฟออกจากอะแดปเตอร์
  4. ถอดอะแดปเตอร์ PCIe

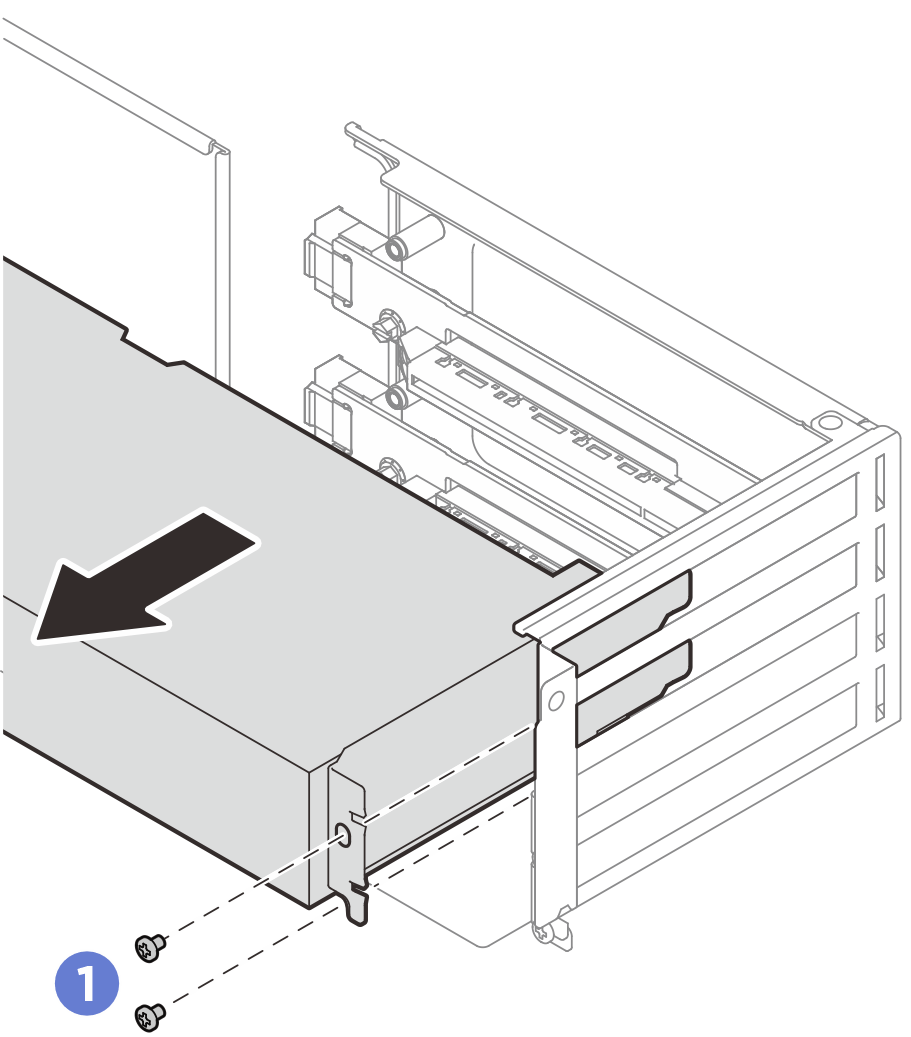

    รูปที่ 2. การถอดอะแดปเตอร์ PCIe
    PCIe adapter removal
    1. คลายสกรูที่ยึดอะแดปเตอร์ PCIe
    2. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe
  5. หากไม่มีการติดตั้งอะแดปเตอร์เปลี่ยนทดแทนในช่องเสียบ ให้ติดตั้งแผงครอบช่องเสียบ ใส่ตัวครอบเข้าไปในช่องเสียบ จากนั้นยึดตัวครอบด้วยสกรูหนึ่งตัว

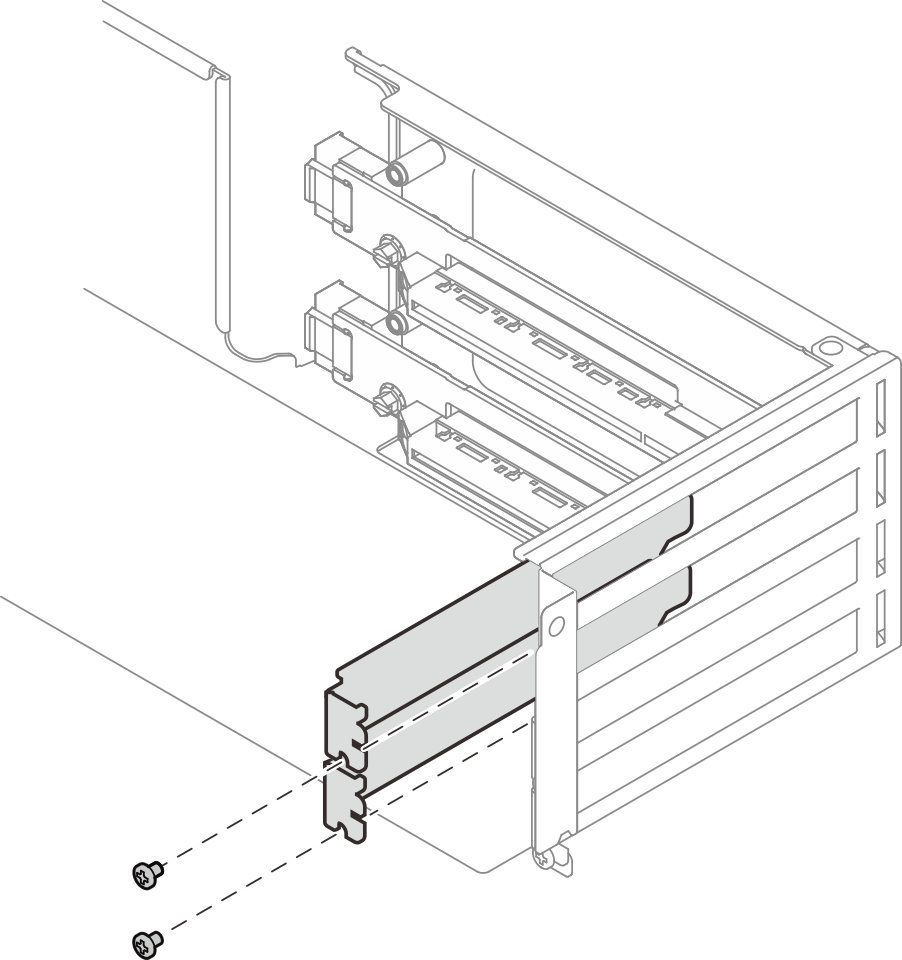

    รูปที่ 3. แผงครอบช่องเสียบ PCIe
    PCIe slot filler

หลังจากดำเนินการเสร็จ

  1. ติดตั้งอะแดปเตอร์ PCIe ใหม่บนตัวครอบตัวยก ดู ติดตั้งอะแดปเตอร์ PCIe ด้านหน้า

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
