卸下正面 PCIe 适配器

按照本节中的说明卸下正面 PCIe 适配器。

关于本任务

S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器
    2. 卸下顶盖。请参阅卸下顶盖
    3. 卸下正面转接卡组合件。请参阅卸下正面转接卡组合件
  2. 从转接卡架上卸下侧面支架。

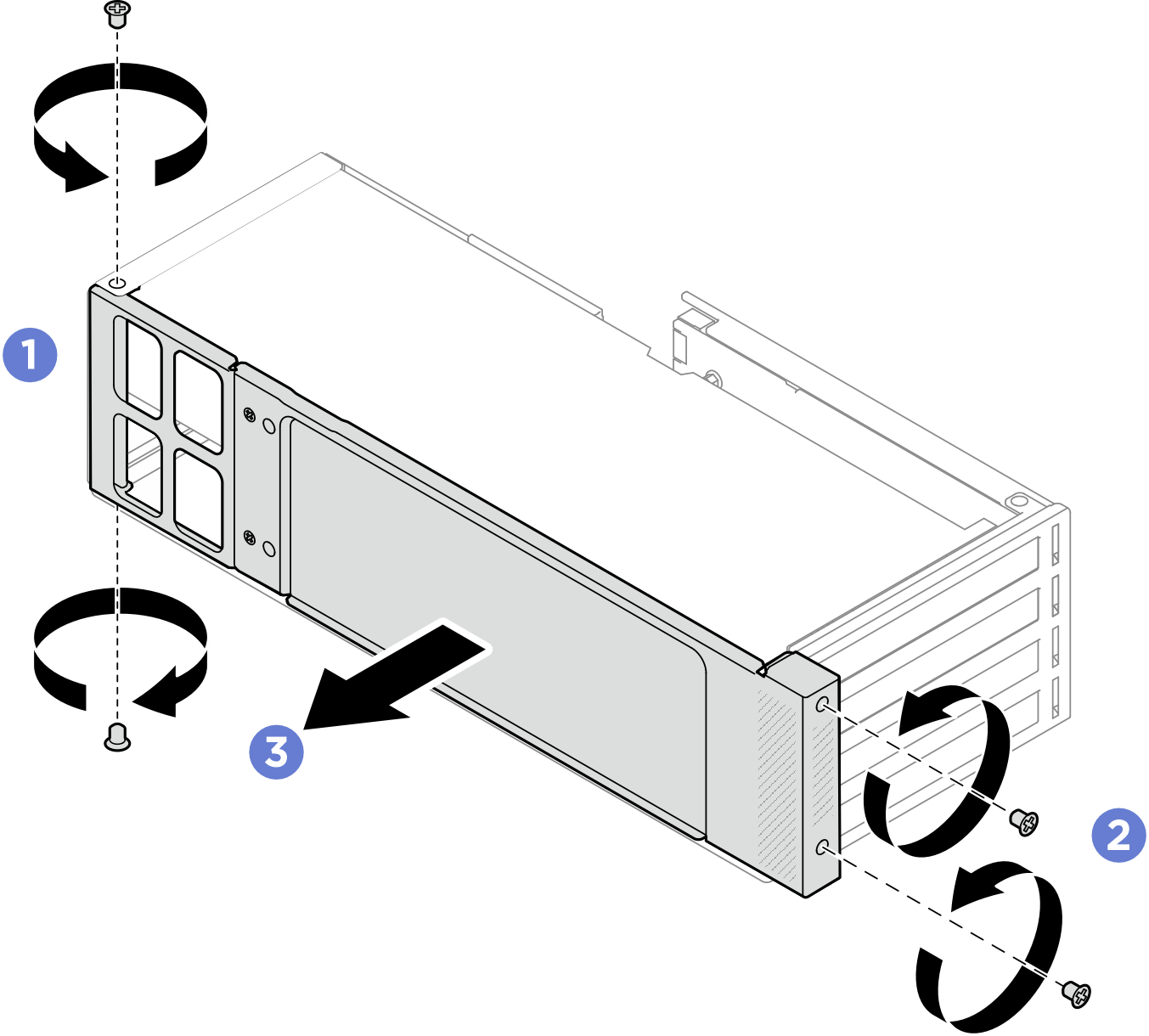

    图 1. 卸下侧面支架
    Side support bracket removal
    1. 拧松转接卡架后部的两颗螺钉。
    2. 拧松转接卡架前部的两颗螺钉。
    3. 从转接卡架上卸下侧面支架。
  3. 如果要卸下的 PCIe 适配器连接有电源线,请从适配器上拔下电源线。
  4. 卸下 PCIe 适配器。

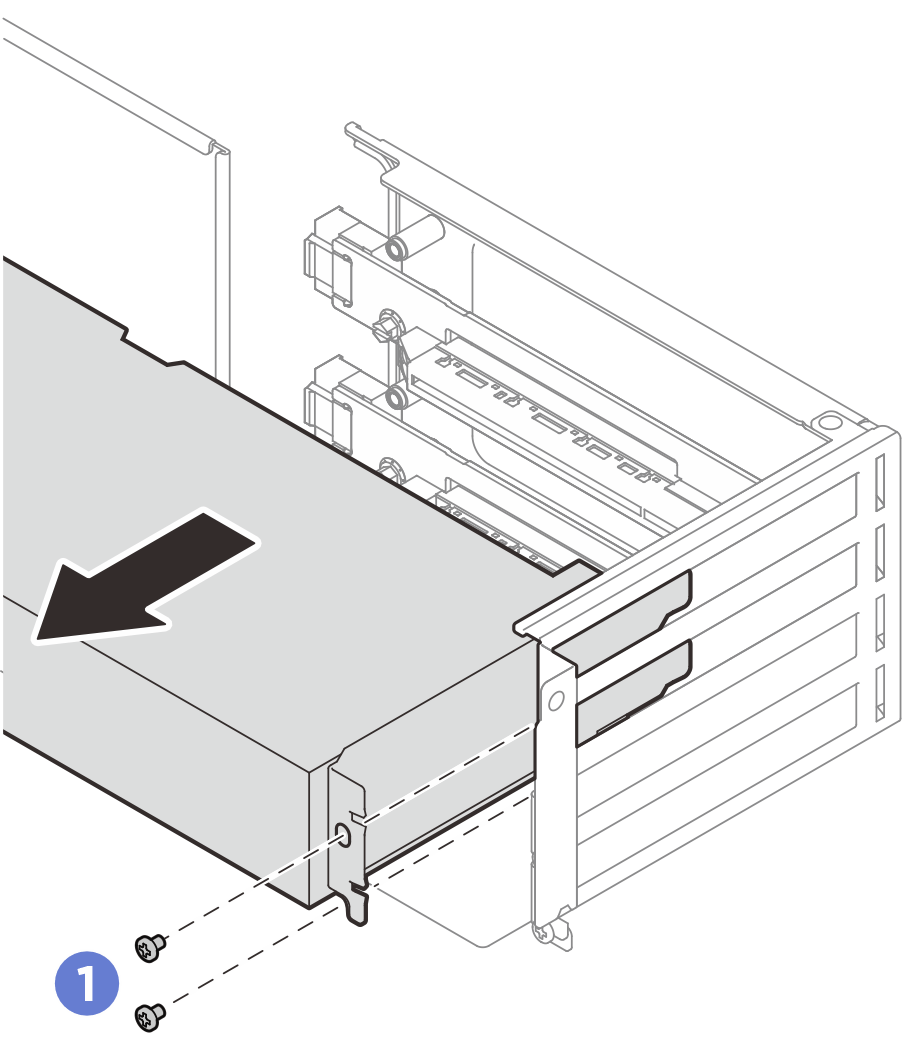

    图 2. 卸下 PCIe 适配器
    PCIe adapter removal
    1. 拧松用于固定 PCIe 适配器的螺钉。
    2. 抓住 PCIe 适配器的边缘,小心地将其从 PCIe 插槽中取出。
  5. 如果插槽中不再安装替换适配器,请安装插槽填充件。将填充件插入插槽,然后用一颗螺钉固定填充件。
    图 3. PCIe 插槽填充件
    PCIe slot filler

完成之后

  1. 将新 PCIe 适配器安装到转接卡架上。请参阅安装正面 PCIe 适配器

  2. 如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
