安装正面转接卡组合件

按照本节中的说明安装正面转接卡组合件。

关于本任务

S011

警告

附近有尖锐的边缘、边角或接点。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

1. 将转接卡组合件安装到机箱中。

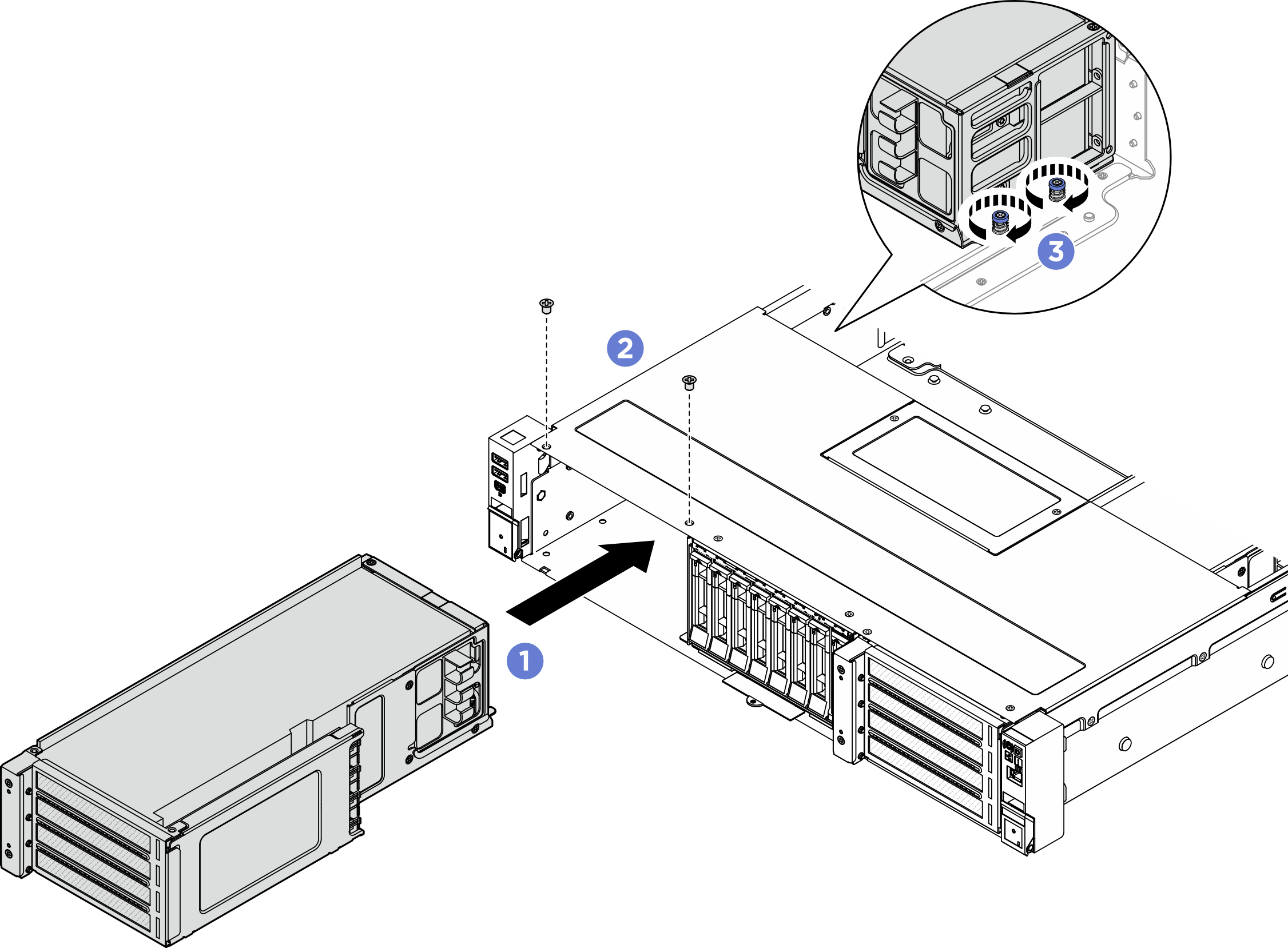

   图 1. 安装正面转接卡组合件


   1. 小心地将转接卡组合件滑入机箱，直至转接卡组合件安装到位。
   2. 拧紧两颗螺钉以固定转接卡组合件。
   3. 拧紧转接卡组合件背面的两颗指旋螺钉。
2. 将线缆连接到主板组合件。请参阅内部线缆布放。
