前面ライザー・アセンブリーの取り付け

このセクションの手順に従って、前面ライザー・アセンブリーを取り付けます。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. ライザー・アセンブリーをシャーシに取り付けます。

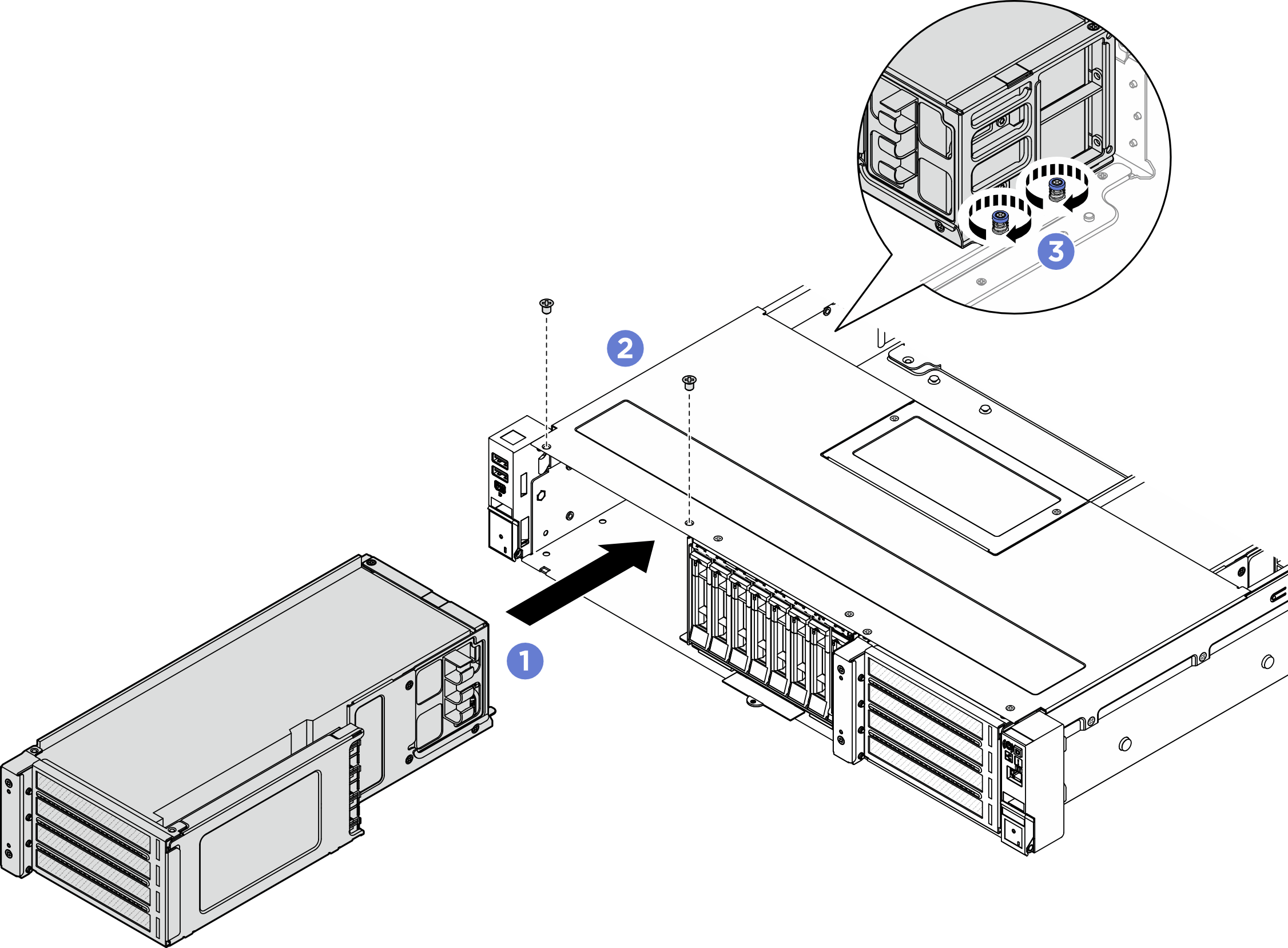

    図 1. 前面ライザー・アセンブリーの取り付け
    Front riser assembly installation
    1. ライザー・アセンブリーをシャーシの中へと慎重にスライドさせて、所定の位置に収めます。
    2. 2 本のネジを締めてライザー・アセンブリーを固定します。
    3. ライザー・アセンブリーの背面にある 2 本のつまみねじを締めます。
  2. システム・ボード・アセンブリーにケーブルを接続します。内部ケーブルの配線を参照してください。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
