前面 PCIe アダプターの取り付け

前面 PCIe アダプターを取り付けるには、このセクションの手順に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • PCIe アダプターの取り付け規則については、PCIe スロットおよび PCIe アダプターを参照してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. スロット・フィラーが取り付けられている場合は、フィラーを固定しているねじを緩め、フィラーを取り外します。
    図 1. PCIe スロット・フィラー
    PCIe slot filler
  3. PCIe アダプターをライザー・ケージに取り付けます。

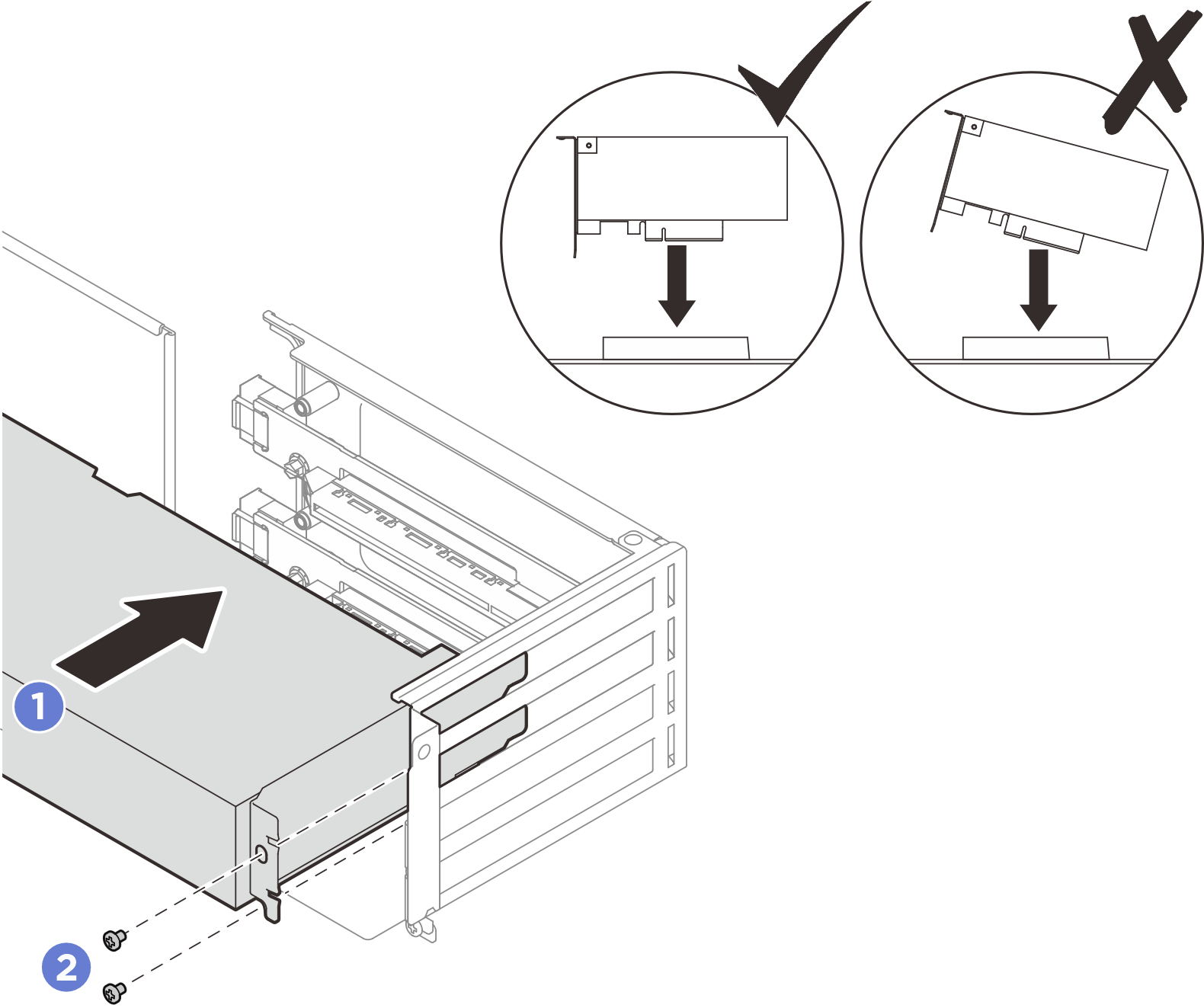

    図 2. PCIe アダプターの取り付け
    PCIe adapter installation
    1. PCIe アダプターを、ライザー・カードの PCIe スロットに合わせます。PCIe アダプターがしっかりと固定され、ブラケットも固定されるまで、PCIe アダプターをまっすぐ慎重にスロットに押し込みます。
    2. ねじを締めて PCIe アダプターを固定します。
  4. 必要に応じて、電源ケーブルを PCIe アダプターからライザー・カードに接続します。ライザー・アセンブリーの上部 3 つのスロットに取り付ける PCIe アダプターについては、図のように電源ケーブルをケーブル・クリップに通してください。

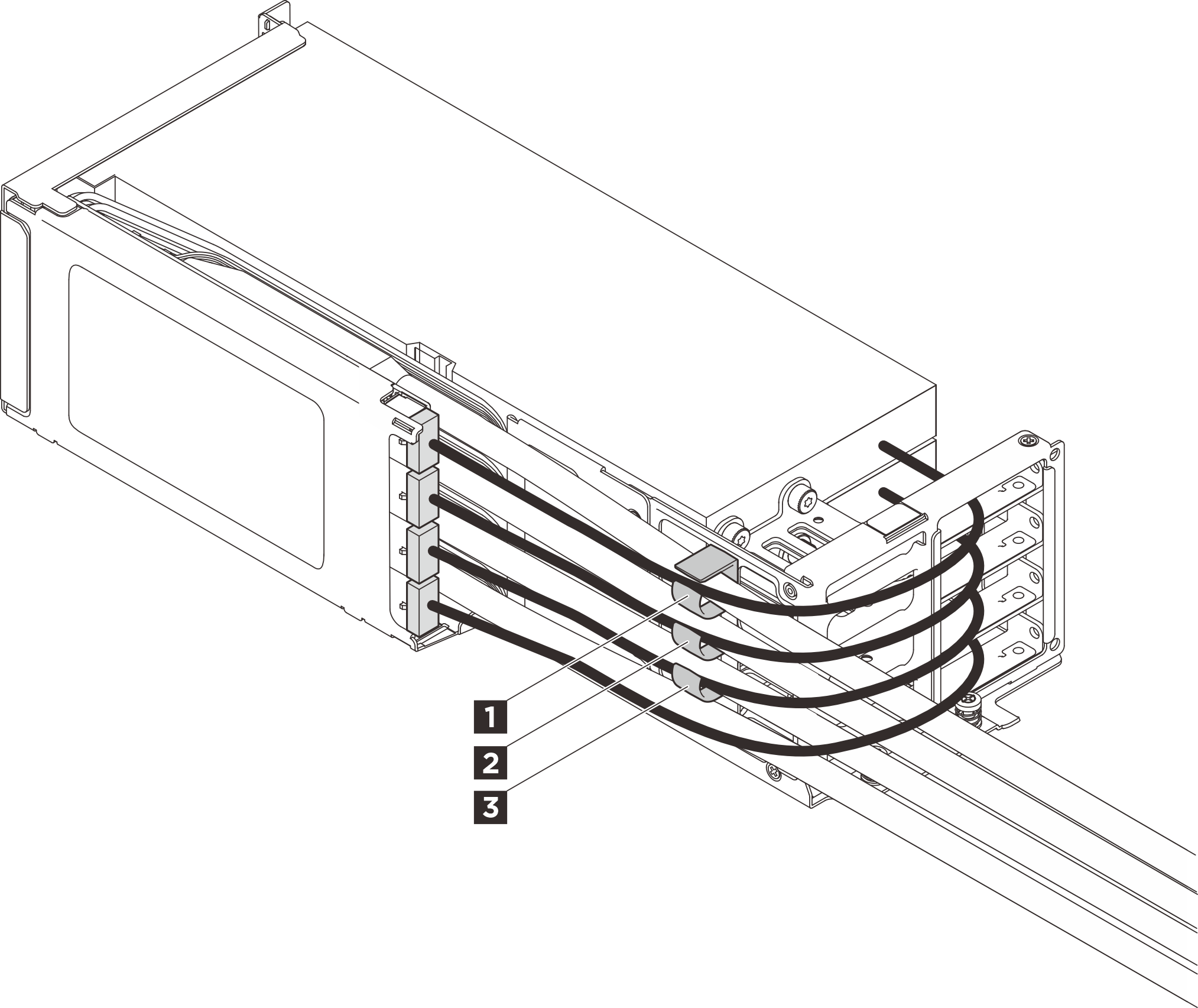

    図 3. 前面ライザー・アセンブリーのケーブル・クリップ

    1 2 3 ケーブル・クリップ
  5. すべての PCIe アダプターを取り付けたら、サイド・サポート・ブラケットを取り付けます。

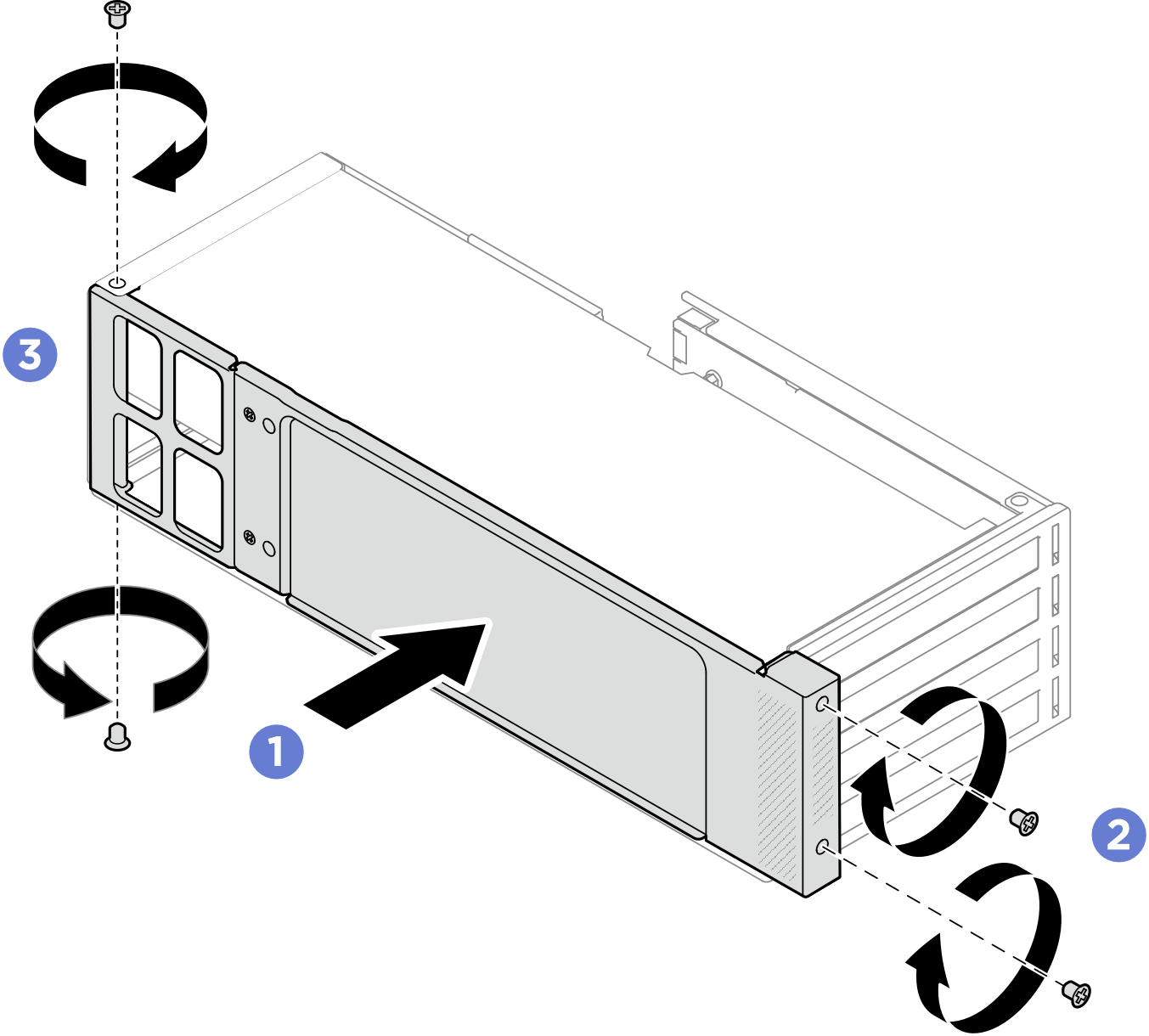

    図 4. サイド・サポート・ブラケットの取り付け
    Side support bracket installation
    1. サイド・サポート・ブラケットを、所定の位置に収まるまでライザー・ケージの方向に押し込みます。
    2. ライザー・ケージの前面を 2 本のねじで固定します。
    3. ライザー・ケージの背面を 2 本のねじで固定します。

完了したら

  1. ライザー・アセンブリーをシャーシに取り付けます。前面ライザー・アセンブリーの取り付けを参照してください。
