Instalar um adaptador PCIe frontal

Siga as instruções nesta seção para instalar um adaptador PCIe frontal.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Para saber as regras de instalação do adaptador PCIe, consulte Slots PCIe e adaptadores PCIe.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Se houver um preenchimento de slot instalado, solte o parafuso que prende o preenchimento e depois remova o preenchimento.
    Figura 1. Preenchimento de slot PCIe
    PCIe slot filler
  3. Instale o adaptador PCIe no compartimento da placa riser.

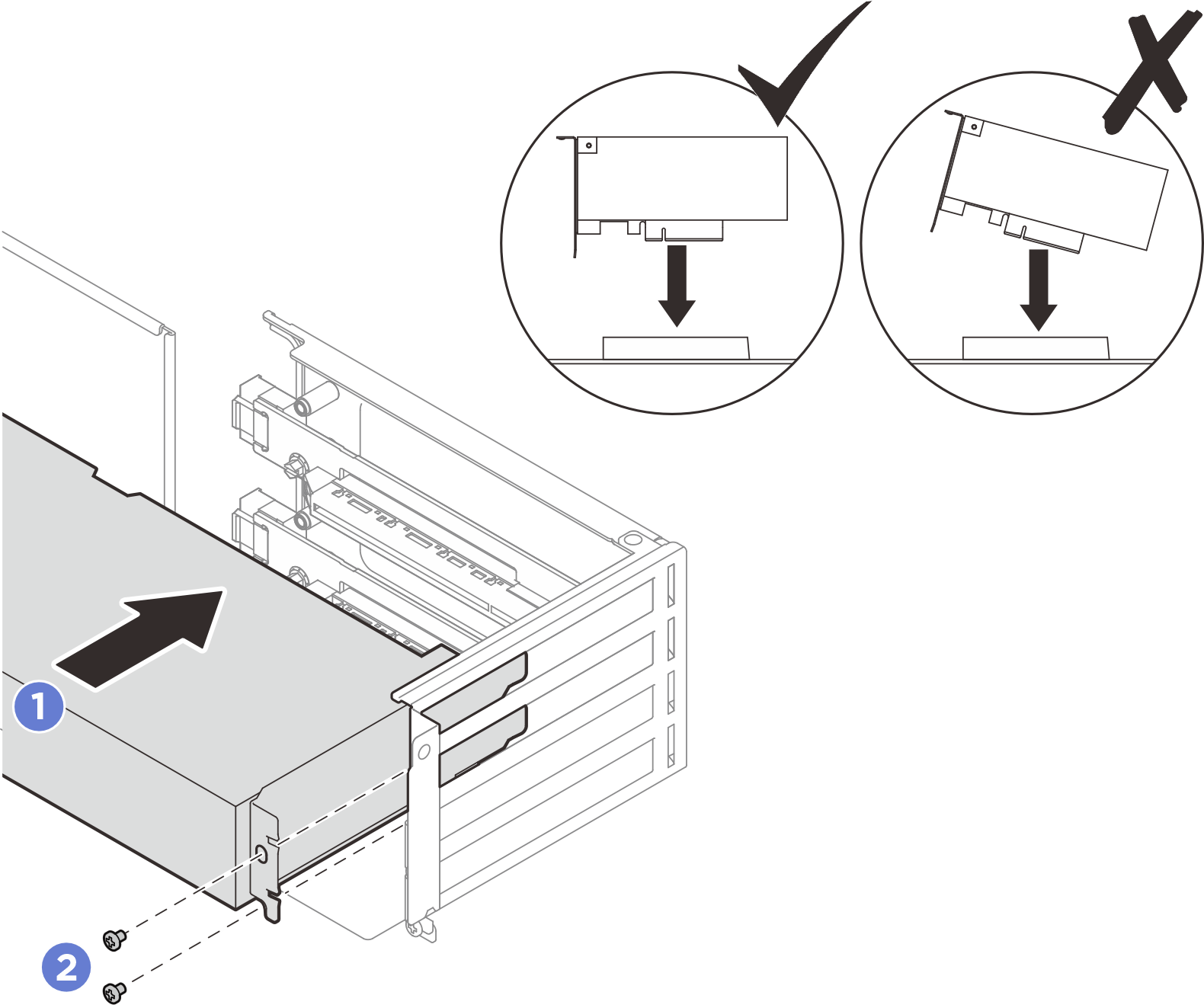

    Figura 2. Instalação do adaptador PCIe
    PCIe adapter installation
    1. Alinhe o adaptador PCIe com o slot PCIe na placa riser. Com cuidado, pressione o adaptador PCIe reto no slot até encaixá-lo com firmeza e prender o suporte.
    2. Aperte os parafusos para prender o adaptador PCIe.
  4. Se aplicável, conecte o cabo de alimentação do adaptador PCIe à placa riser. Para adaptadores PCIe nos três slots superiores do conjunto de placa riser, roteie o cabo de alimentação na presilha de cabos, conforme mostrado.

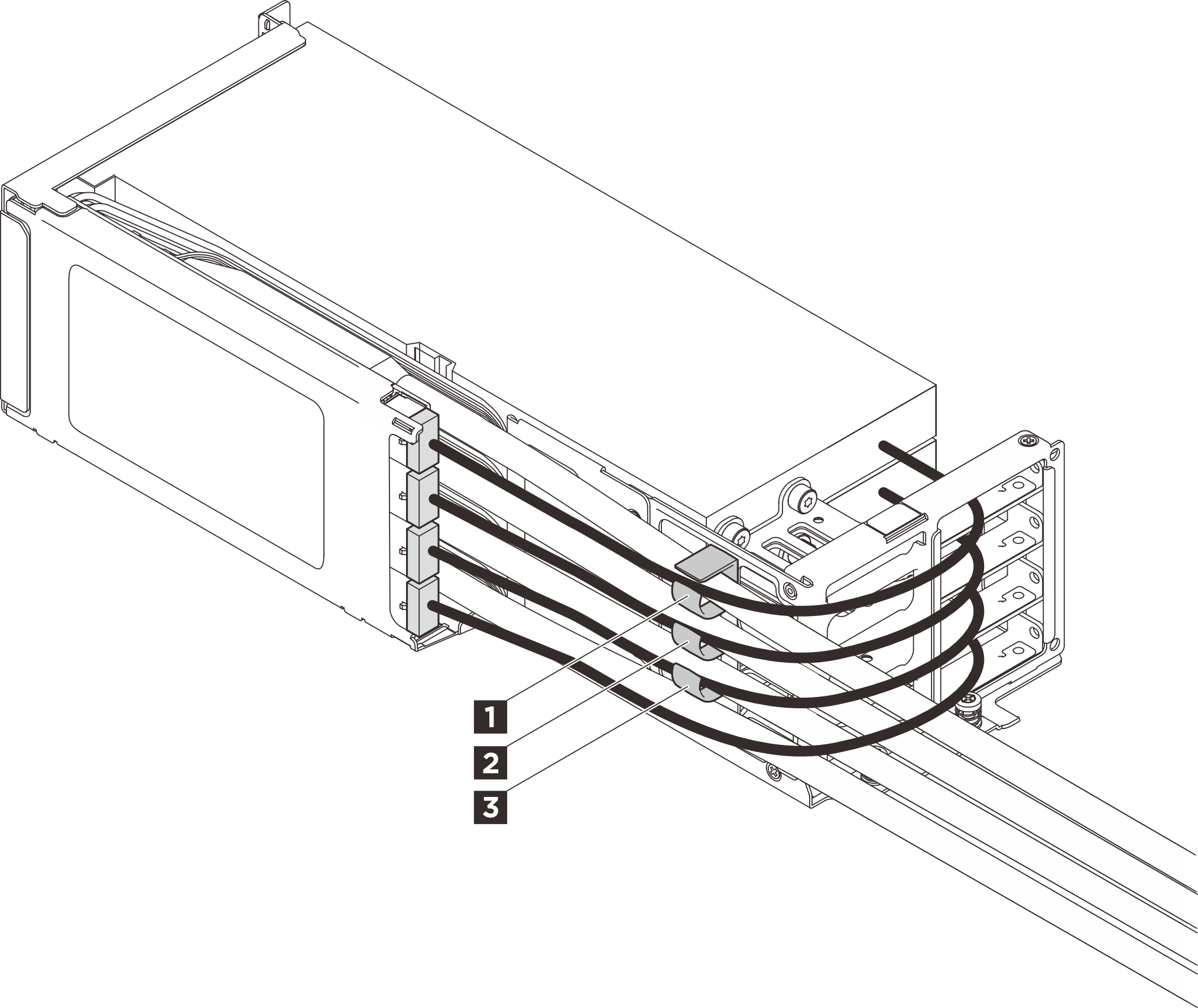

    Figura 3. Clipes de cabos do conjunto de placa riser frontal

    1 2 3 Clipes dos cabos
  5. Depois que todos os adaptadores PCIe estiverem instalados, instale o suporte de apoio lateral.

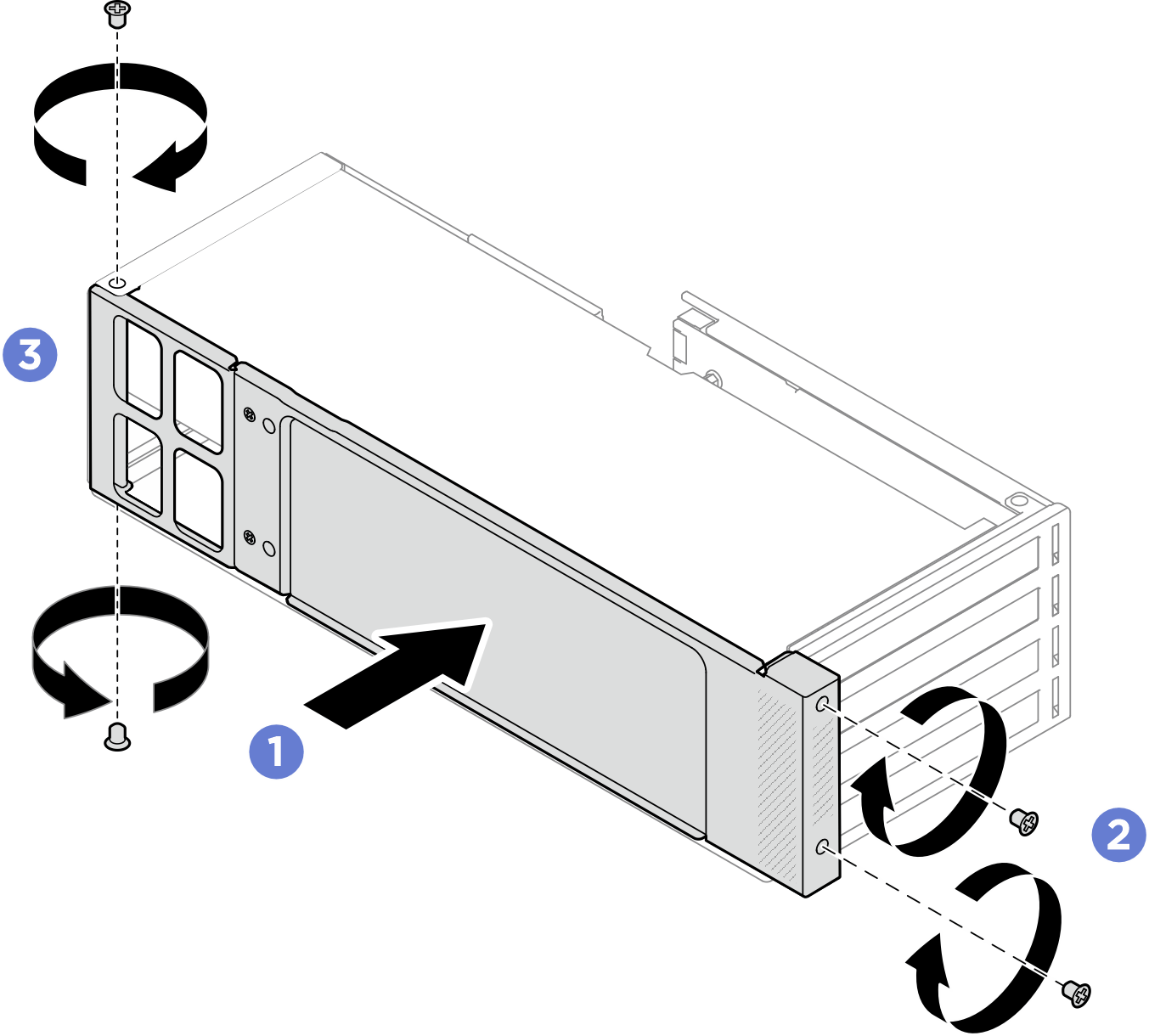

    Figura 4. Instalação do suporte de apoio lateral
    Side support bracket installation
    1. Pressione o suporte de apoio lateral em direção à gaiola da placa riser até que ele se encaixe no lugar.
    2. Aperte dois parafusos na parte frontal da gaiola da placa riser.
    3. Aperte dois parafusos na parte traseira da gaiola da placa riser.

Depois de concluir

  1. Instale o conjunto de placa riser no chassi. Consulte Instalar um conjunto de placa riser frontal.
