앞면 PCIe 어댑터 설치

이 섹션의 지침에 따라 앞면 PCIe 어댑터를 설치하십시오.

이 작업 정보

S011
sharp edge
경고
날카로운 테두리, 모서리 또는 이음새 부근입니다.
주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

  • PCIe 어댑터 설치 규칙에 대해서는 PCIe 슬롯 및 PCIe 어댑터의 내용을 참조하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
  2. 슬롯 필러가 설치되어 있으면 필러를 고정하는 나사를 푼 다음 필러를 제거하십시오.
    그림 1. PCIe 슬롯 필러
    PCIe slot filler
  3. 새 PCIe 어댑터를 라이저 케이지에 설치하십시오.

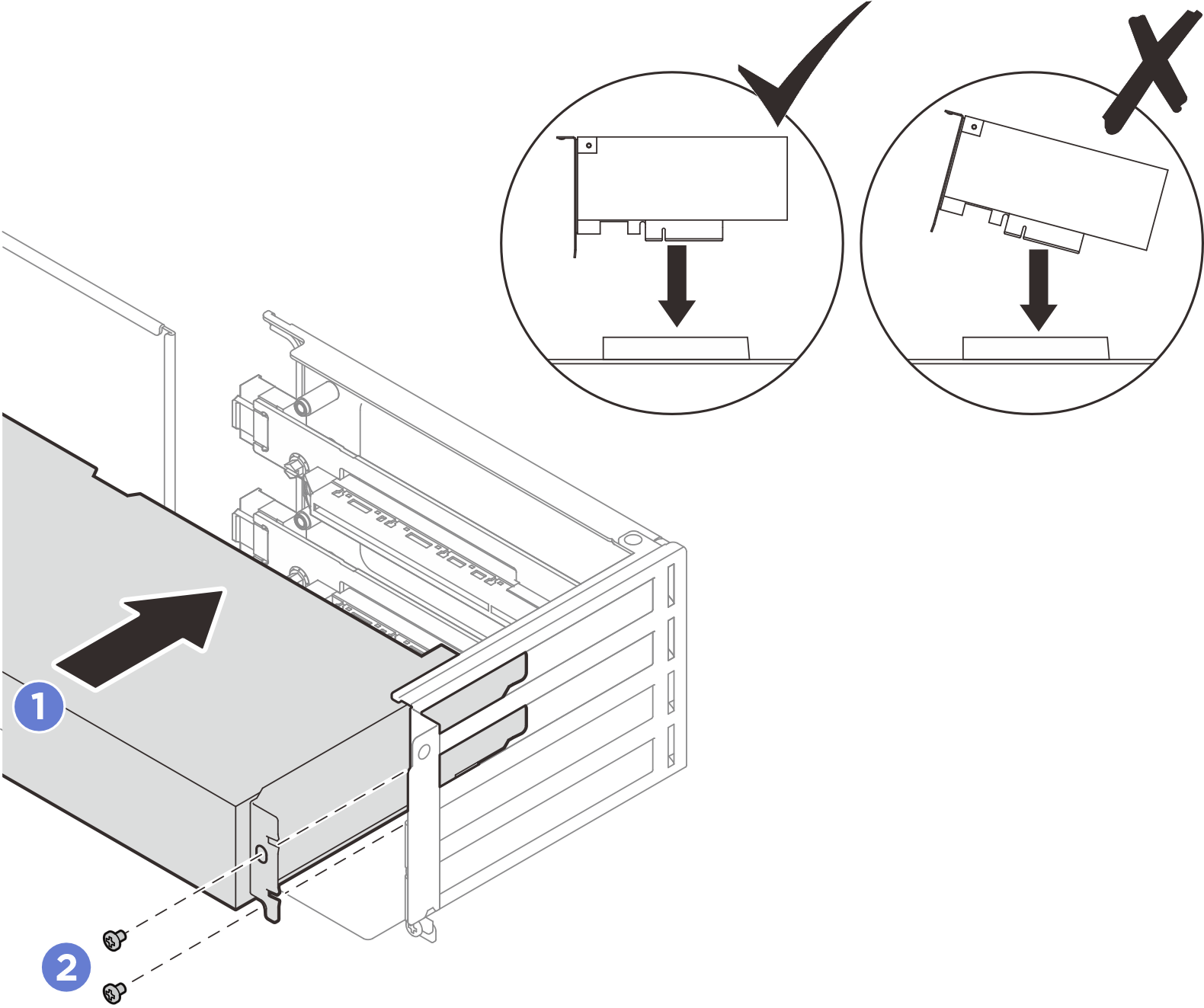

    그림 2. PCIe 어댑터 설치
    PCIe adapter installation
    1. PCIe 어댑터를 라이저 카드의 PCIe 슬롯에 맞추십시오. PCIe 어댑터와 해당 브래킷이 고정될 때까지 조심스럽게 슬롯에 밀어 넣으십시오.
    2. 나사를 조여 PCIe 어댑터를 고정하십시오.
  4. 해당하는 경우 PCIe 어댑터의 전원 케이블을 라이저 카드에 연결하십시오. 라이저 어셈블리의 상단 3개 슬롯에 있는 PCIe 어댑터의 경우 그림과 같이 전원 케이블을 케이블 클립에 배선합니다.
    그림 3. 앞면 라이저 어셈블리의 케이블 클립

    1 2 3 케이블 클립
  5. 모든 PCIe 어댑터를 설치한 후 측면 지지 브래킷을 설치하십시오.

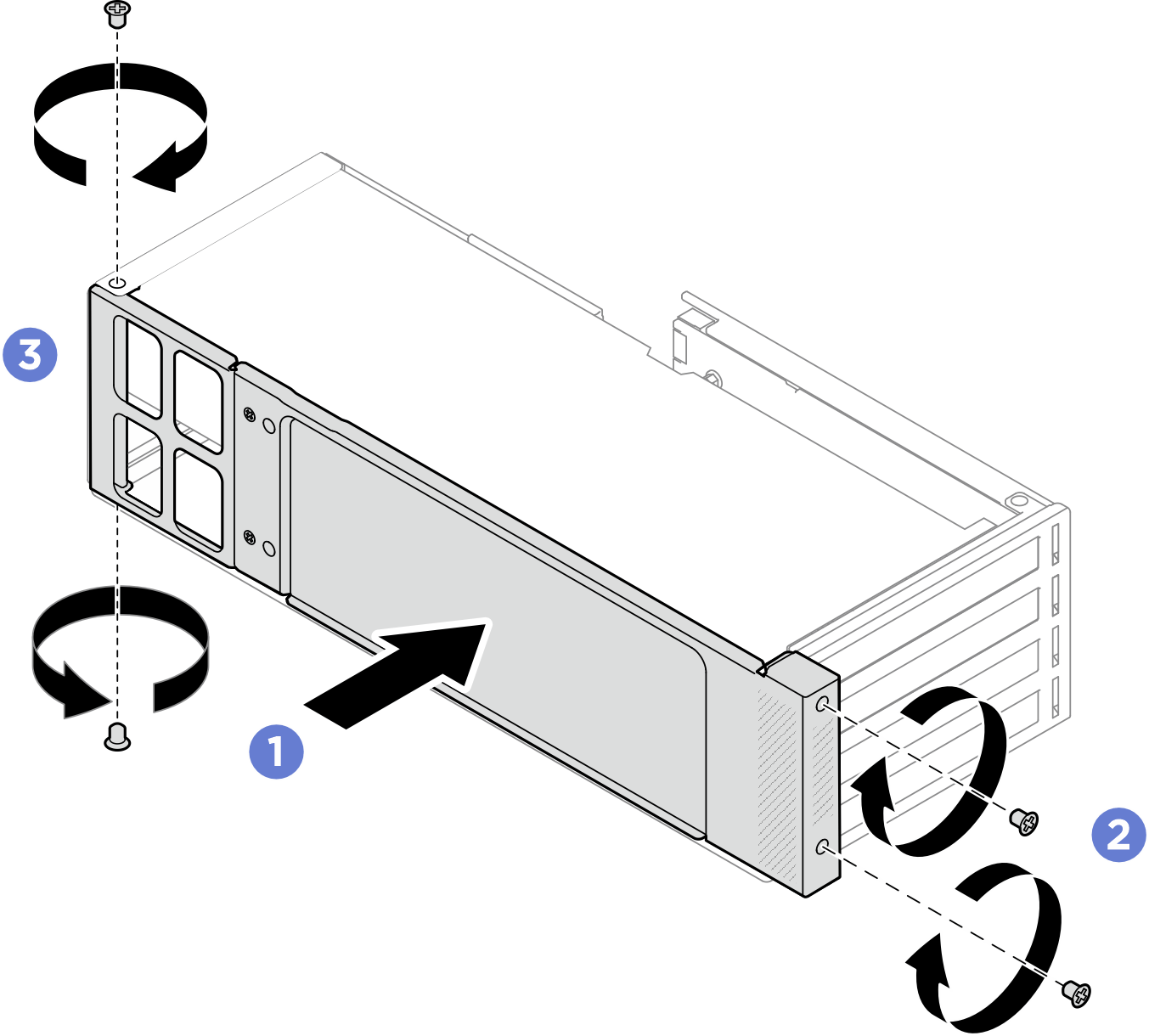

    그림 4. 측면 지지 브래킷 설치
    Side support bracket installation
    1. 제자리에 고정될 때까지 측면 지지 브래킷을 라이저 케이지 쪽으로 누르십시오.
    2. 라이저 케이지 앞면에서 나사 2개를 조이십시오.
    3. 라이저 케이지 뒷면에서 나사 2개를 조이십시오.

완료한 후

  1. 섀시에 라이저 어셈블리를 설치하십시오. 앞면 라이저 어셈블리 설치의 내용을 참조하십시오.
