Installazione di un adattatore PCIe anteriore

Seguire le istruzioni riportate in questa sezione per installare un adattatore PCIe anteriore.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Per le regole di installazione di un adattatore PCIe, vedere Slot PCIe e adattatori PCIe.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. Se è stato installato un elemento di riempimento dello slot, allentare la vite che lo fissa e rimuovere l'elemento di riempimento.
    Figura 1. Elemento di riempimento dello slot PCIe
    PCIe slot filler
  3. Installare l'adattatore PCIe nel telaio verticale.

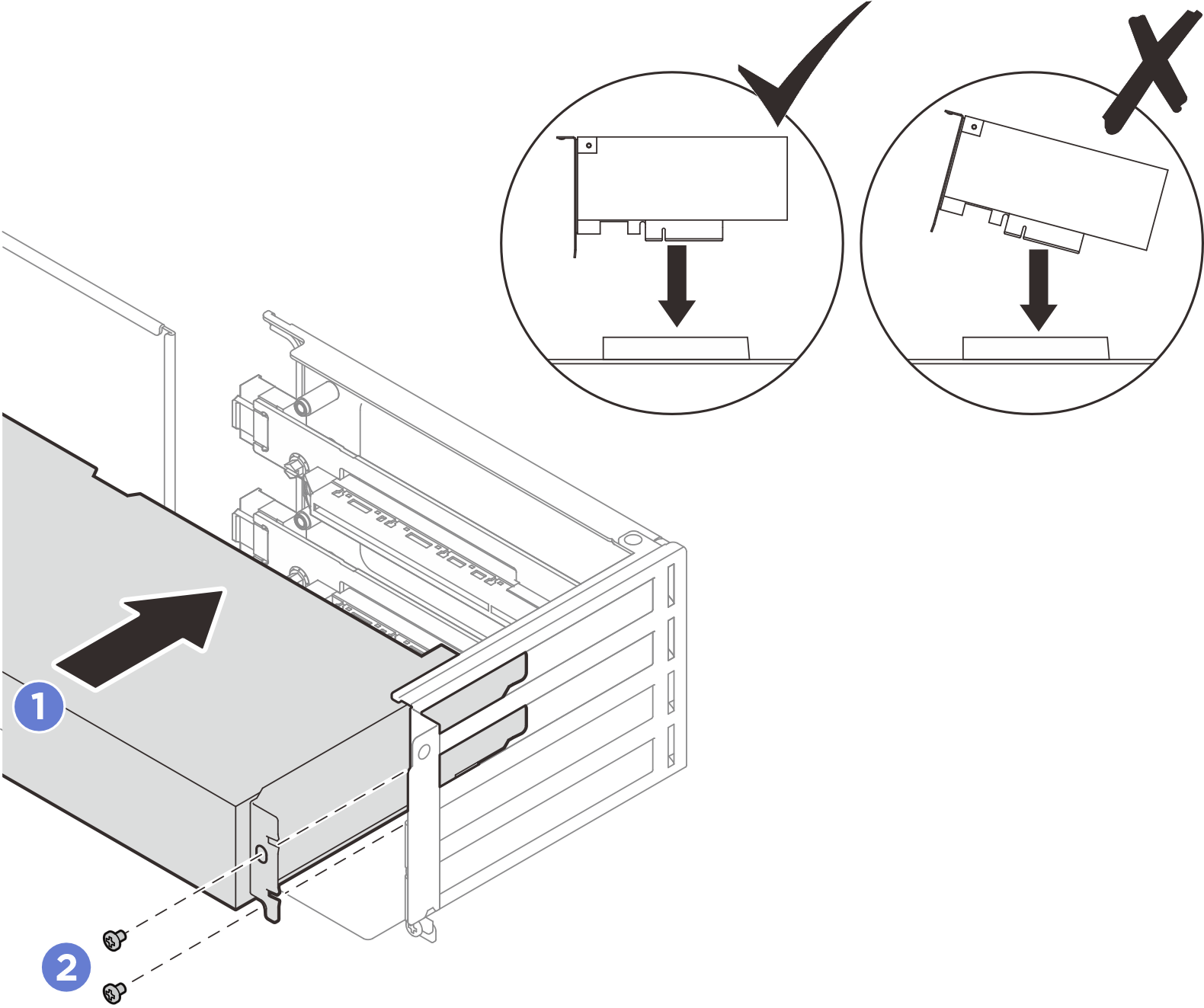

    Figura 2. Installazione di un adattatore PCIe
    PCIe adapter installation
    1. Allineare l'adattatore PCIe allo slot PCIe sulla scheda verticale. Spingere con cautela l'adattatore PCIe nello slot finché non si inserisce correttamente e anche la relativa staffa non è fissata.
    2. Stringere le viti per fissare l'adattatore PCIe.
  4. Se applicabile, collegare il cavo di alimentazione dall'adattatore PCIe alla scheda verticale. Per gli adattatori PCIe nei primi tre slot dell'assieme verticale, assicurarsi di instradare il cavo di alimentazione nel fermacavo come mostrato.

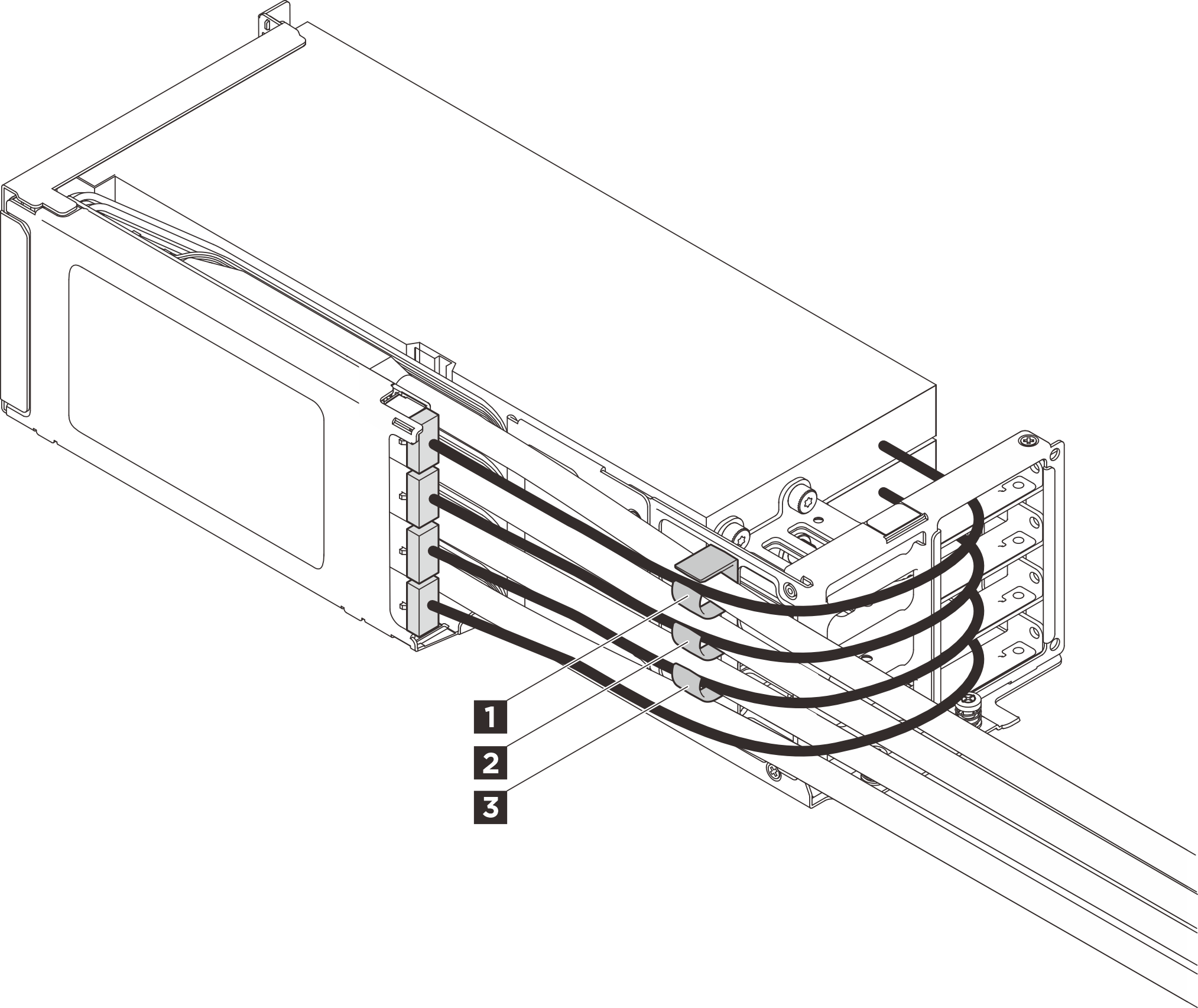

    Figura 3. Fermacavi dell'assieme verticale anteriore

    1 2 3 Fermacavi
  5. Dopo aver installato tutti gli adattatori PCIe, installare la staffa di supporto laterale.

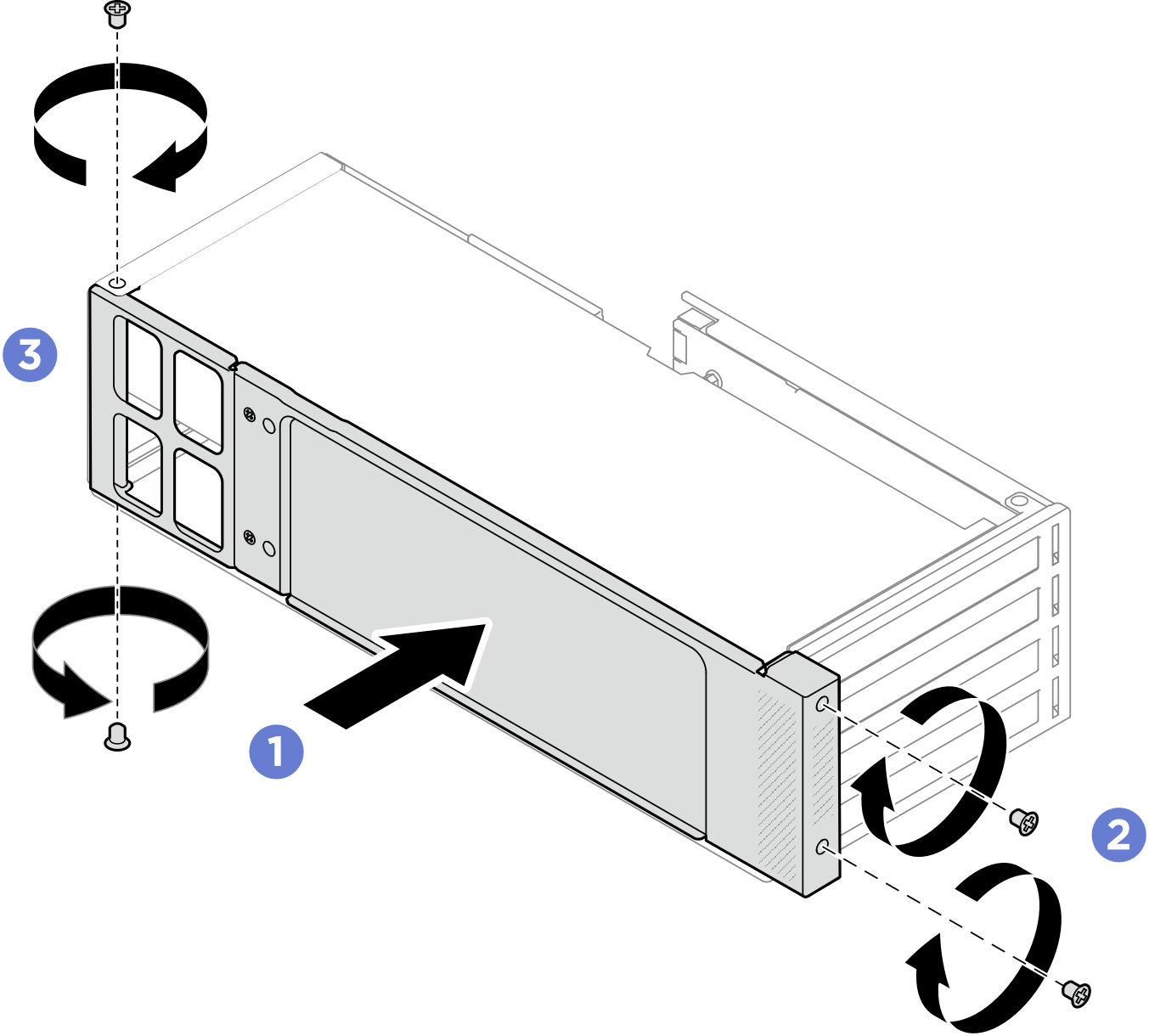

    Figura 4. Installazione della staffa di supporto laterale
    Side support bracket installation
    1. Premere la staffa di supporto laterale verso il telaio verticale fino a inserirla in posizione.
    2. Stringere le due viti sulla parte anteriore del telaio verticale.
    3. Stringere le due viti sulla parte posteriore del telaio verticale.

Dopo aver terminato

  1. Installare l'assieme verticale nello chassis. Vedere Installazione di un assieme verticale anteriore.
