Installation d’un adaptateur PCIe avant

Suivez les instructions de la présente section pour installer un adaptateur PCIe avant.

À propos de cette tâche

S011

ATTENTION

Bords, coins ou articulations tranchants.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

• Pour connaître les règles d’installation d’un adaptateur PCIe, voir Emplacements PCIe et adaptateurs PCIe.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

• Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SR650a V4 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.

• Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

Procédure

1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
2. Si un obturateur d’emplacement est installé, desserrez la vis qui fixe l’obturateur, puis retirez l’obturateur.
   Figure 1. Obturateur d’emplacement PCIe


3. Installez l’adaptateur PCIe dans le boîtier de carte mezzanine.

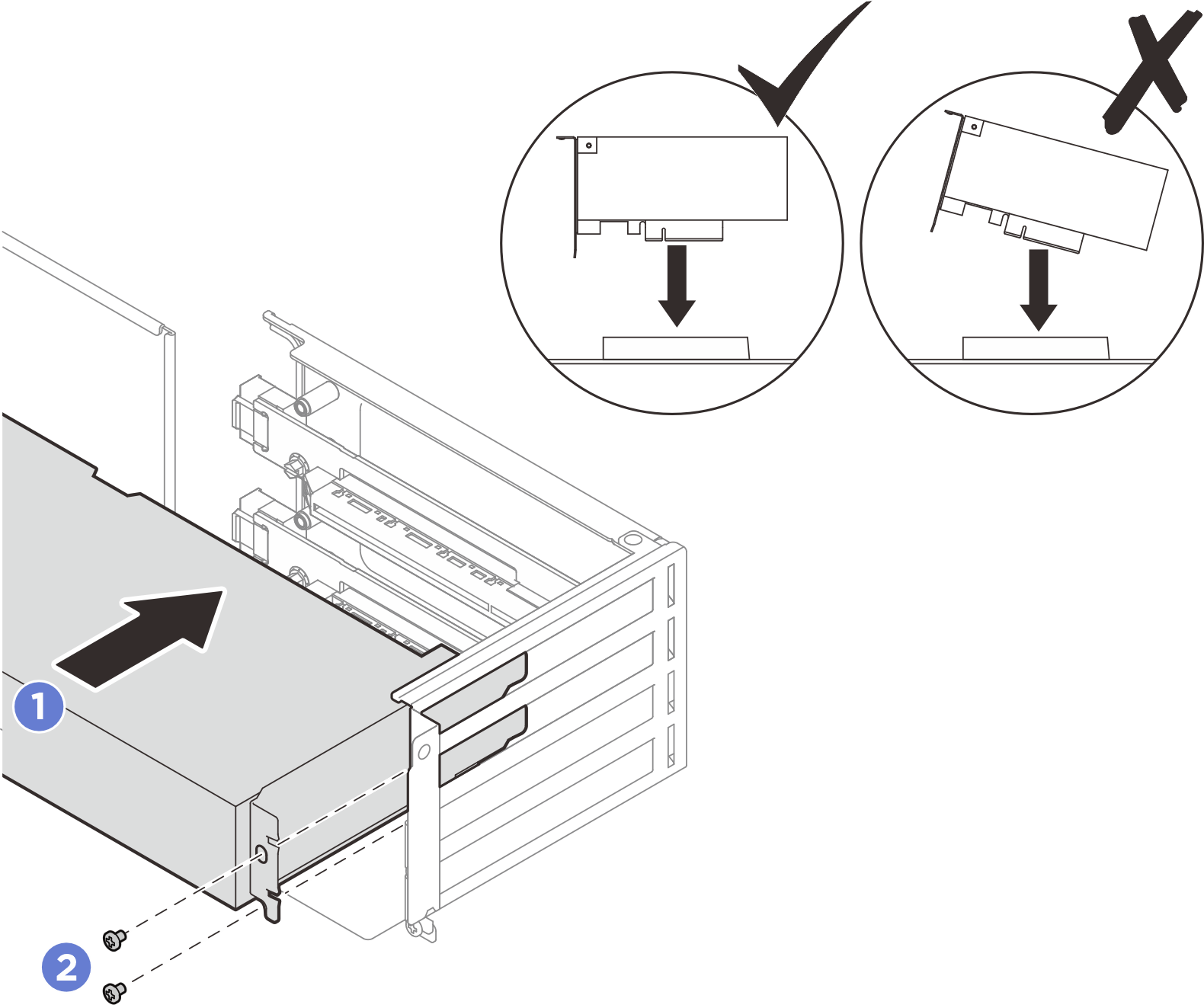

   Figure 2. Installer un adaptateur PCIe


   1. Alignez l'adaptateur PCIe sur l'emplacement PCIe de la carte mezzanine. Appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit correctement positionné dans son emplacement et que son support soit maintenu.
   2. Serrez les vis pour bien fixer l'adaptateur PCIe.
4. Le cas échéant, connectez le câble d’alimentation de l’adaptateur PCIe à la carte mezzanine. Pour les adaptateurs PCIe situés dans les trois emplacements supérieurs de l’assemblage de cartes mezzanines, assurez-vous d’acheminer le câble d’alimentation dans le clip de fixation comme indiqué.
   Figure 3. Clips de fixation de l’assemblage de cartes mezzanines avant



   1 2 3 Clips de fixation

5. Une fois tous les adaptateurs PCIe installés, installez le support latéral.

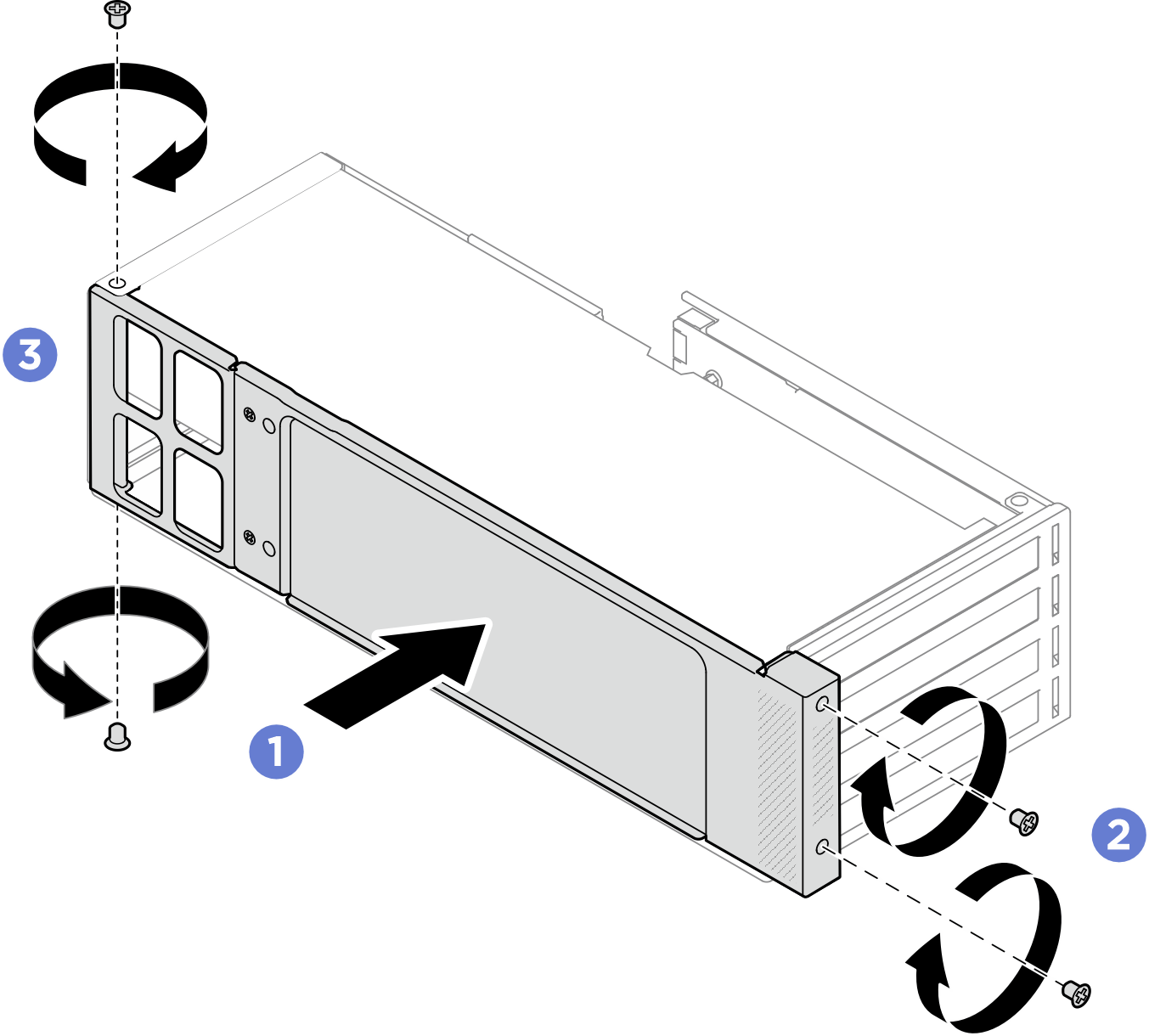

   Figure 4. Installation du support latéral


   1. Poussez sur le support latéral vers le boîtier de carte mezzanine jusqu'à ce qu'il soit bien en place.
   2. Serrez deux vis à l'avant du boîtier de carte mezzanine.
   3. Serrez deux vis à l'arrière du boîtier de carte mezzanine.
