ติดตั้งอะแดปเตอร์ PCIe ด้านหน้า

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์ PCIe ด้านหน้า

เกี่ยวกับงานนี้

S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

  • สำหรับกฏการติดตั้งอะแดปเตอร์ PCIe โปรดดู ช่องเสียบ PCIe และอะแดปเตอร์ PCIe

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. หากมีการติดตั้งแผงครอบช่องเสียบ ให้คลายสกรูที่ยึดแผงครอบ แล้วถอดแผงครอบออก
    รูปที่ 1. แผงครอบช่องเสียบ PCIe
    PCIe slot filler
  3. ติดตั้งอะแดปเตอร์ PCIe ลงในตัวครอบตัวยก

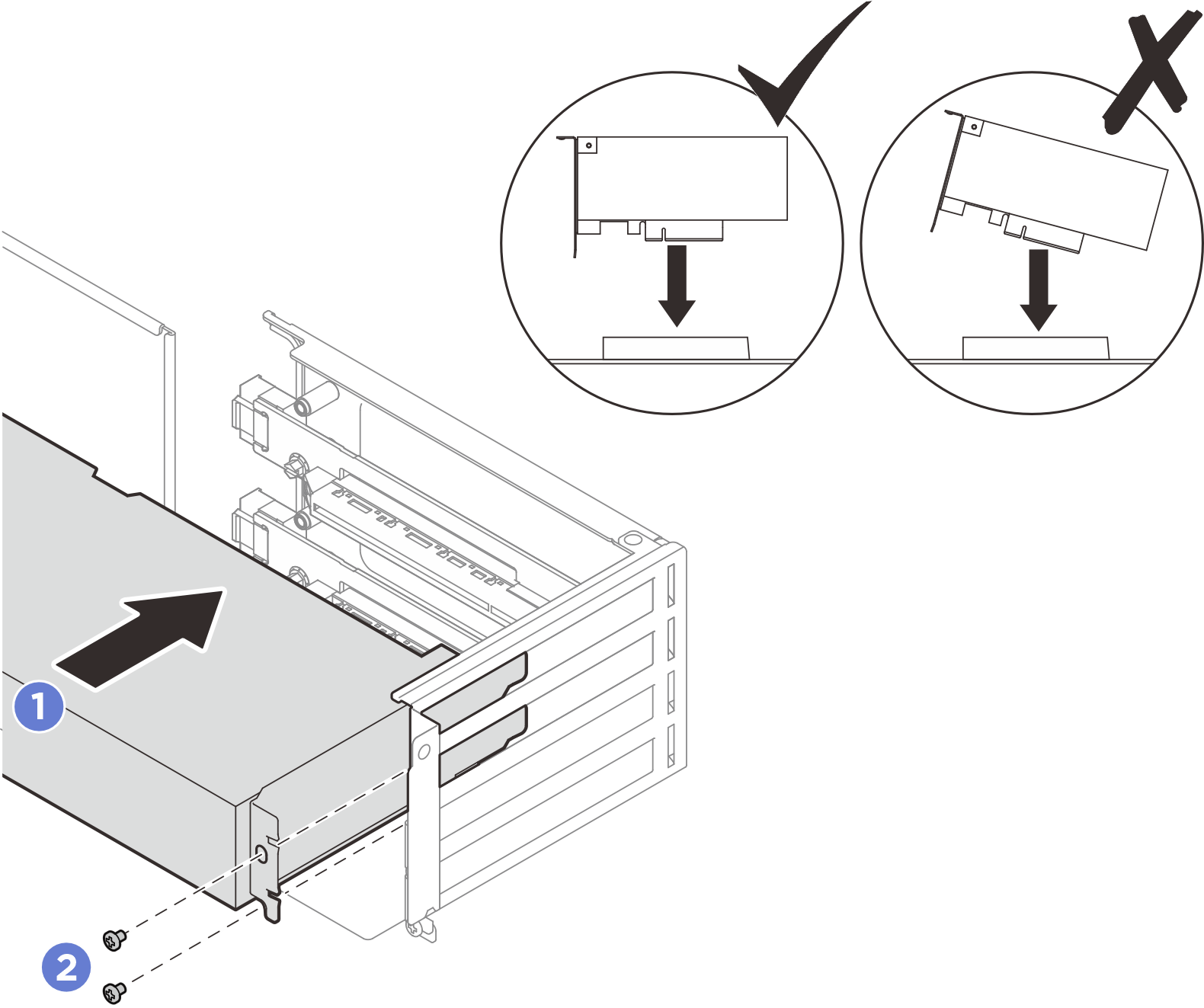

    รูปที่ 2. การติดตั้งอะแดปเตอร์ PCIe
    PCIe adapter installation
    1. จัดแนวอะแดปเตอร์ PCIe ให้ตรงกับช่องเสียบ PCIe บนการ์ดตัวยก กดอะแดปเตอร์ PCIe อย่างระมัดระวังลงไปตรงๆ ในช่องเสียบจนกว่าจะเข้าที่แน่นดี และโครงยึดของอะแดปเตอร์ยังต้องถูกยึดเข้าที่ด้วย
    2. ขันสกรูเพื่อยึดอะแดปเตอร์ PCIe
  4. หากมี ให้เชื่อมต่อสายไฟจากอะแดปเตอร์ PCIe ไปยังการ์ดตัวยก สำหรับอะแดปเตอร์ PCIe ในช่องเสียบสามช่องบนของส่วนประกอบตัวยก ตรวจสอบให้แน่ใจว่าได้เดินสายไฟเข้ากับคลิปยึดสายตามภาพ

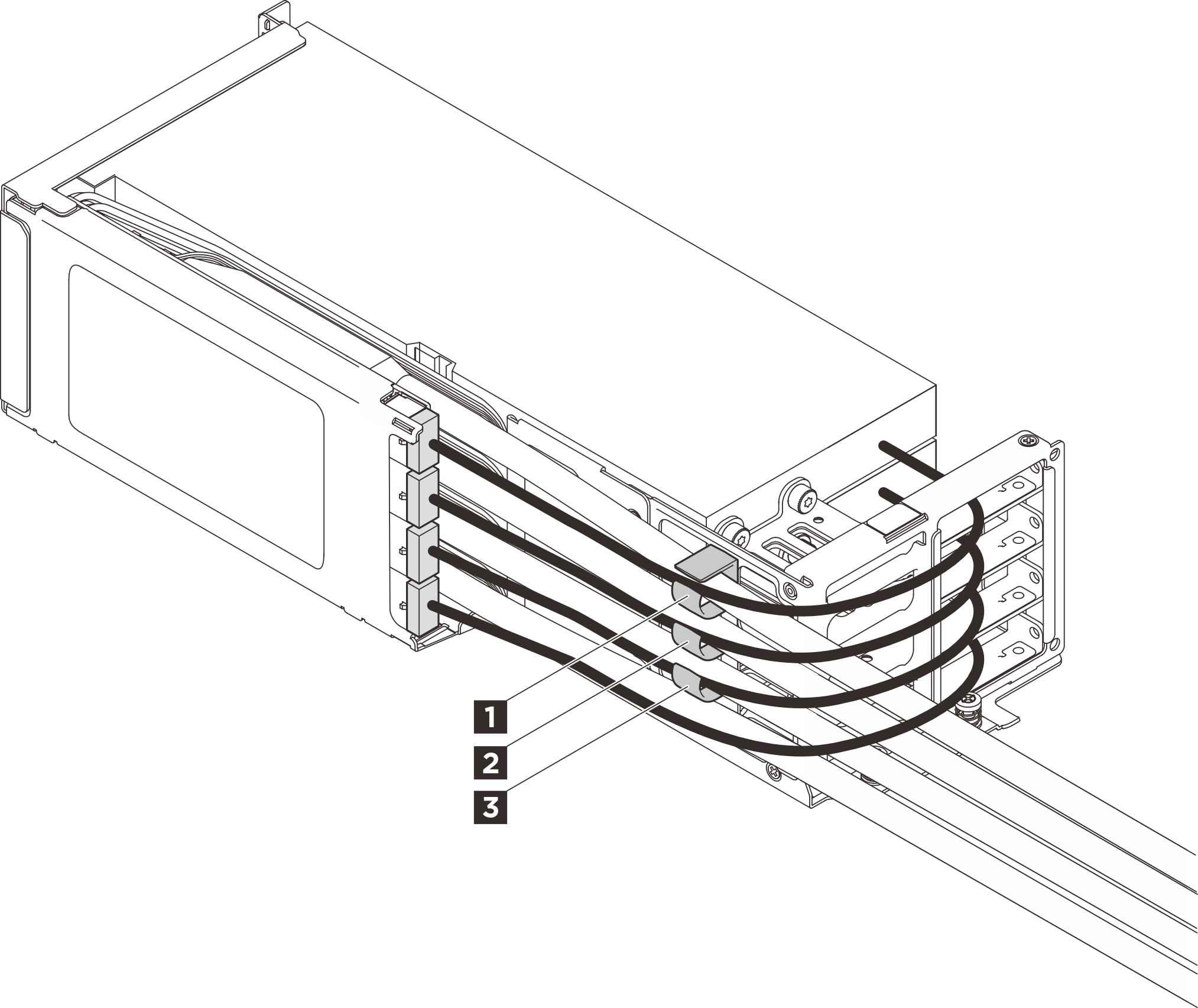

    รูปที่ 3. คลิปยึดสายของส่วนประกอบตัวยกด้านหน้า

    1 2 3 คลิปยึดสาย
  5. หลังจากติดตั้งอะแดปเตอร์ PCIe ทั้งหมดแล้ว ให้ติดตั้งโครงยึดรองรับด้านข้าง

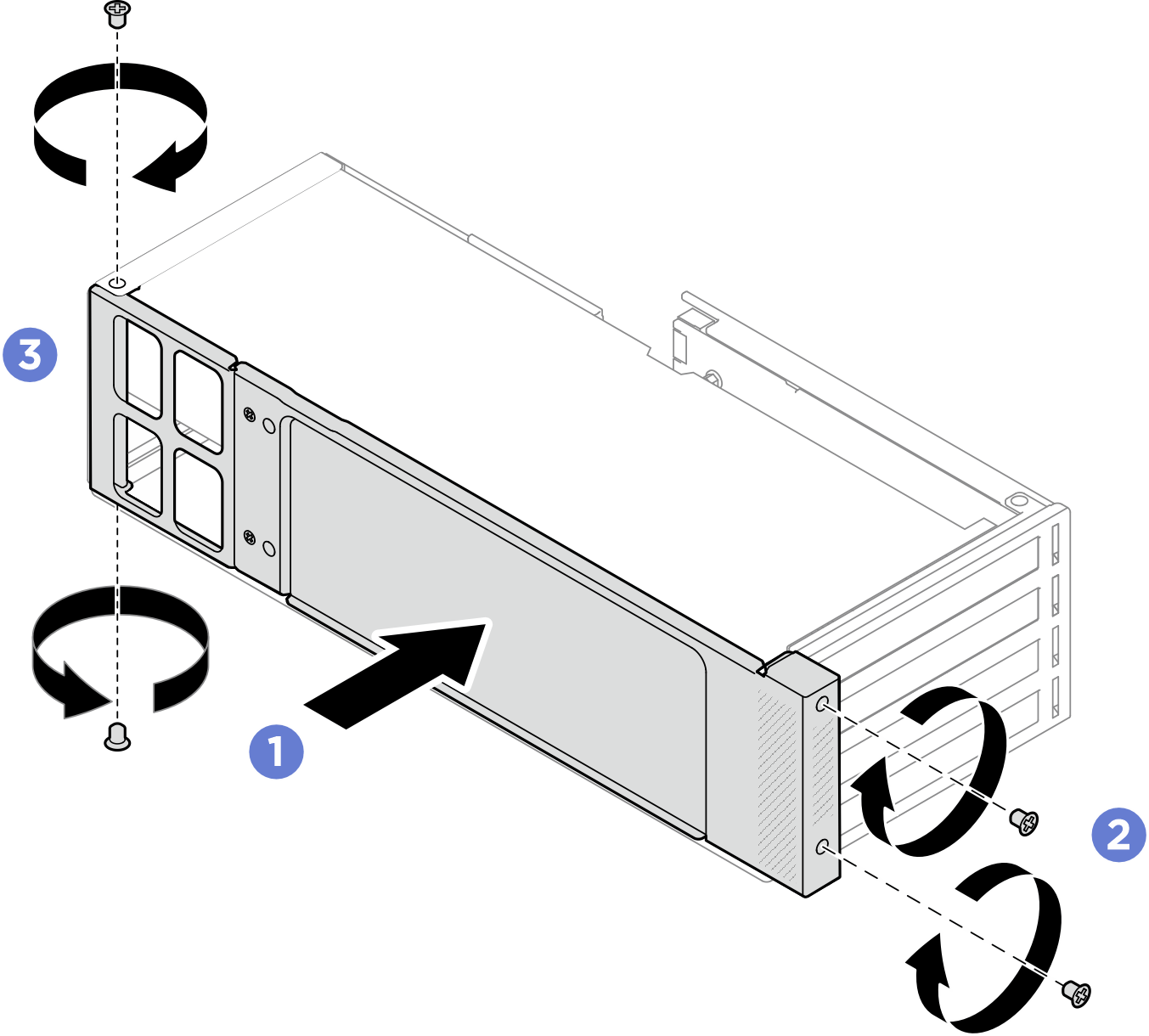

    รูปที่ 4. การติดตั้งโครงยึดรองรับด้านข้าง
    Side support bracket installation
    1. กดโครงยึดรองรับด้านข้างไปทางตัวครอบตัวยกจนกว่าจะติดตั้งอย่างมั่นคง
    2. ขันสกรูสองตัวที่ด้านหน้าของตัวครอบตัวยก
    3. ขันสกรูสองตัวที่ด้านหน้าของตัวครอบด้านหลัง

หลังจากดำเนินการเสร็จ

  1. ติดตั้งส่วนประกอบตัวยกลงในตัวเครื่อง โปรดดู ติดตั้งส่วนประกอบตัวยกด้านหน้า
