Vorderen PCIe-Adapter installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen vorderen PCIe-Adapter zu installieren.

Zu dieser Aufgabe

S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Installationsregeln für PCIe-Adapter finden Sie unter PCIe-Steckplätze und PCIe-Adapter.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Wenn eine Steckplatz-Abdeckblende installiert ist, lösen Sie die Schraube, mit der die Abdeckblende befestigt ist, und entfernen Sie sie dann.
    Abbildung 1. Abdeckblende für PCIe-Steckplatz
    PCIe slot filler
  3. Installieren Sie den PCIe-Adapter im Adapterrahmen.

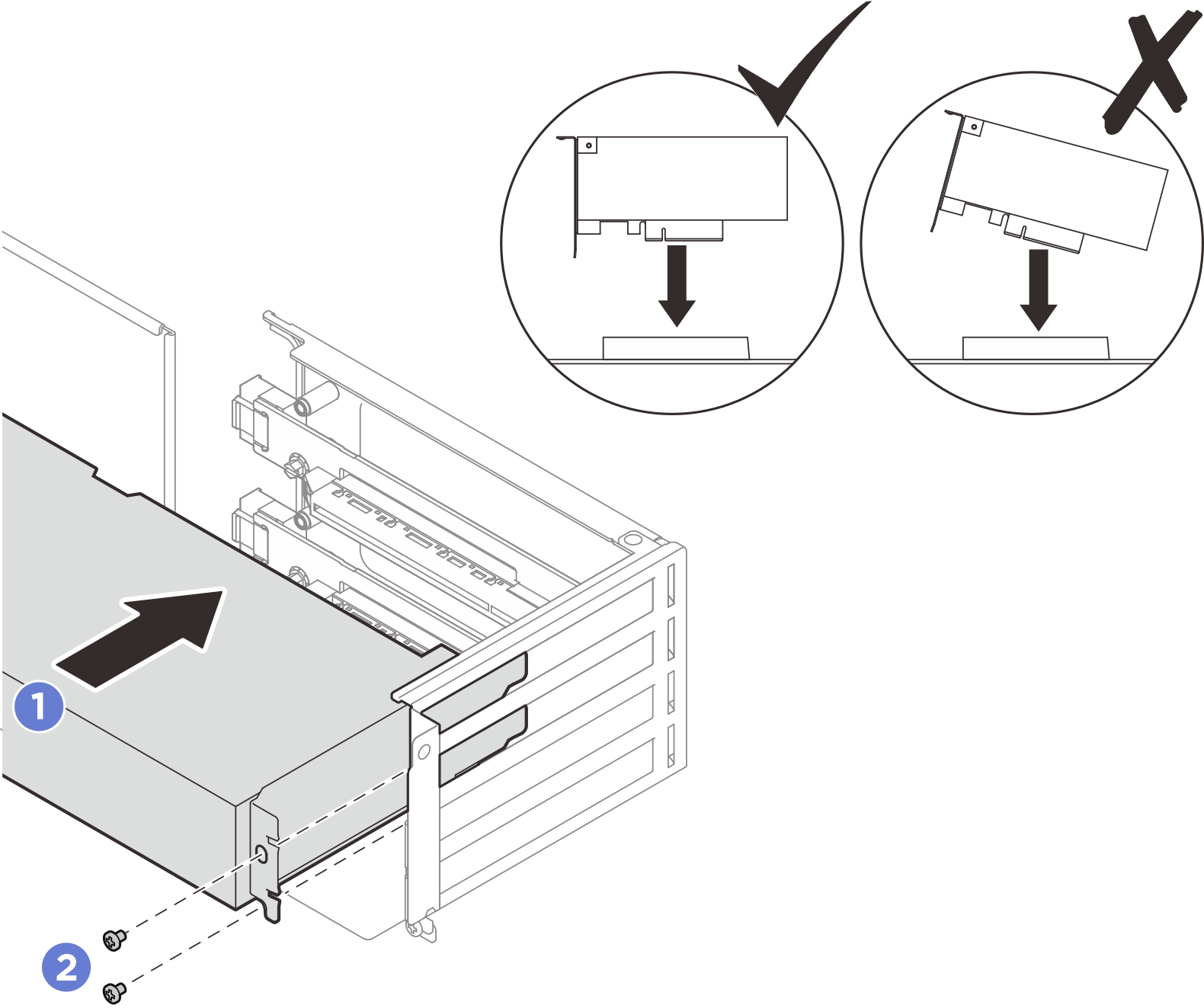

    Abbildung 2. Installation des PCIe-Adapters
    PCIe adapter installation
    1. Richten Sie den PCIe-Adapter am PCIe-Steckplatz auf der Adapterkarte aus. Schieben Sie den PCIe-Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt und seine Halterung fixiert ist.
    2. Ziehen Sie die Schrauben fest, um den PCIe-Adapter zu befestigen.
  4. Sofern zutreffend, schließen Sie das Netzkabel vom PCIe-Adapter an die Adapterkarte an. Achten Sie bei PCIe-Adaptern der oberen drei Steckplätze der Adapterkartengruppe darauf, das Netzkabel wie gezeigt in die Kabelklemme zu führen.

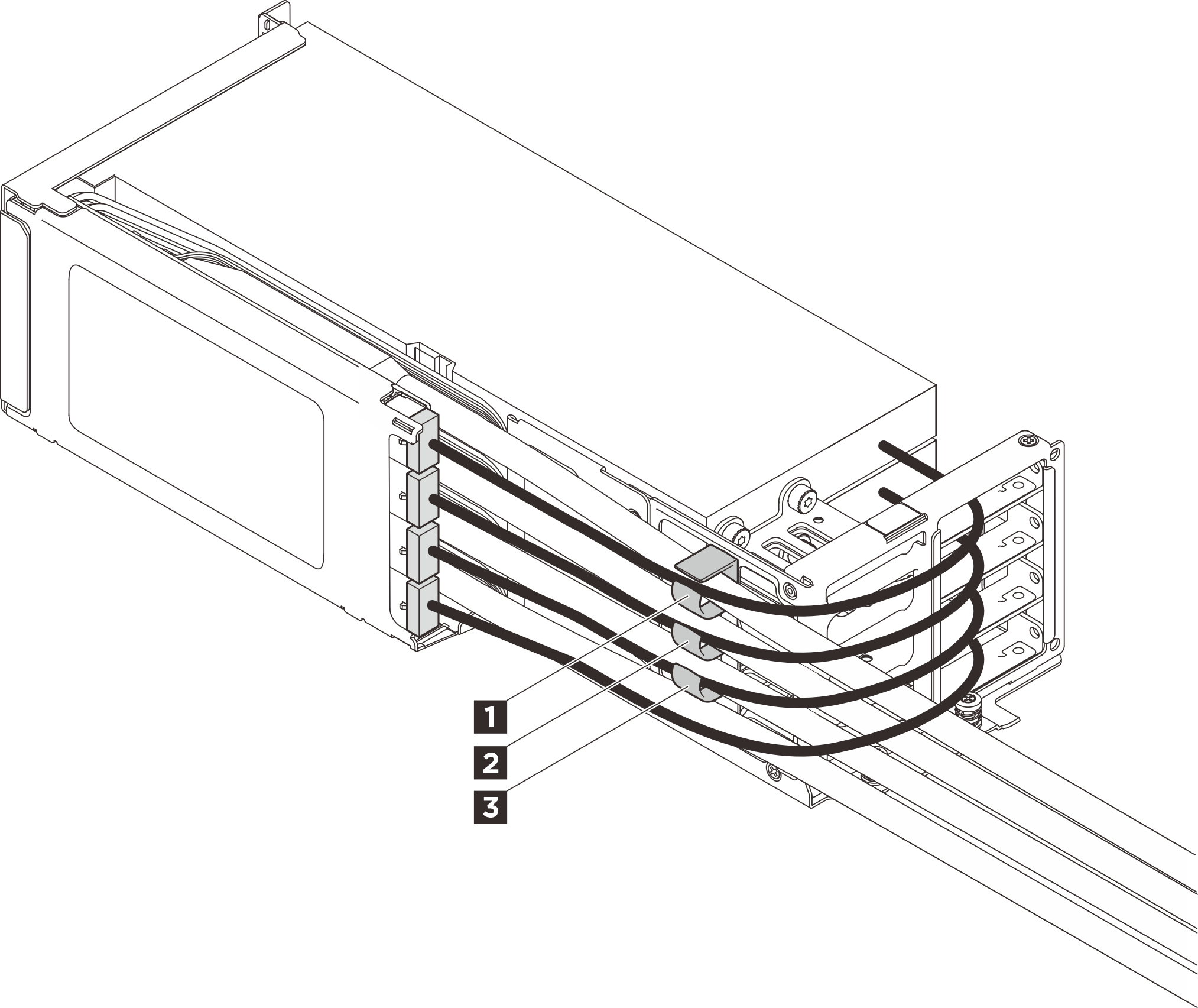

    Abbildung 3. Kabelklemmen der Adapterkartenbaugruppe an der Vorderseite

    1 2 3 Kabelklemmen
  5. Nachdem alle PCIe-Adapter installiert sind, bringen Sie die seitliche Halterung an.

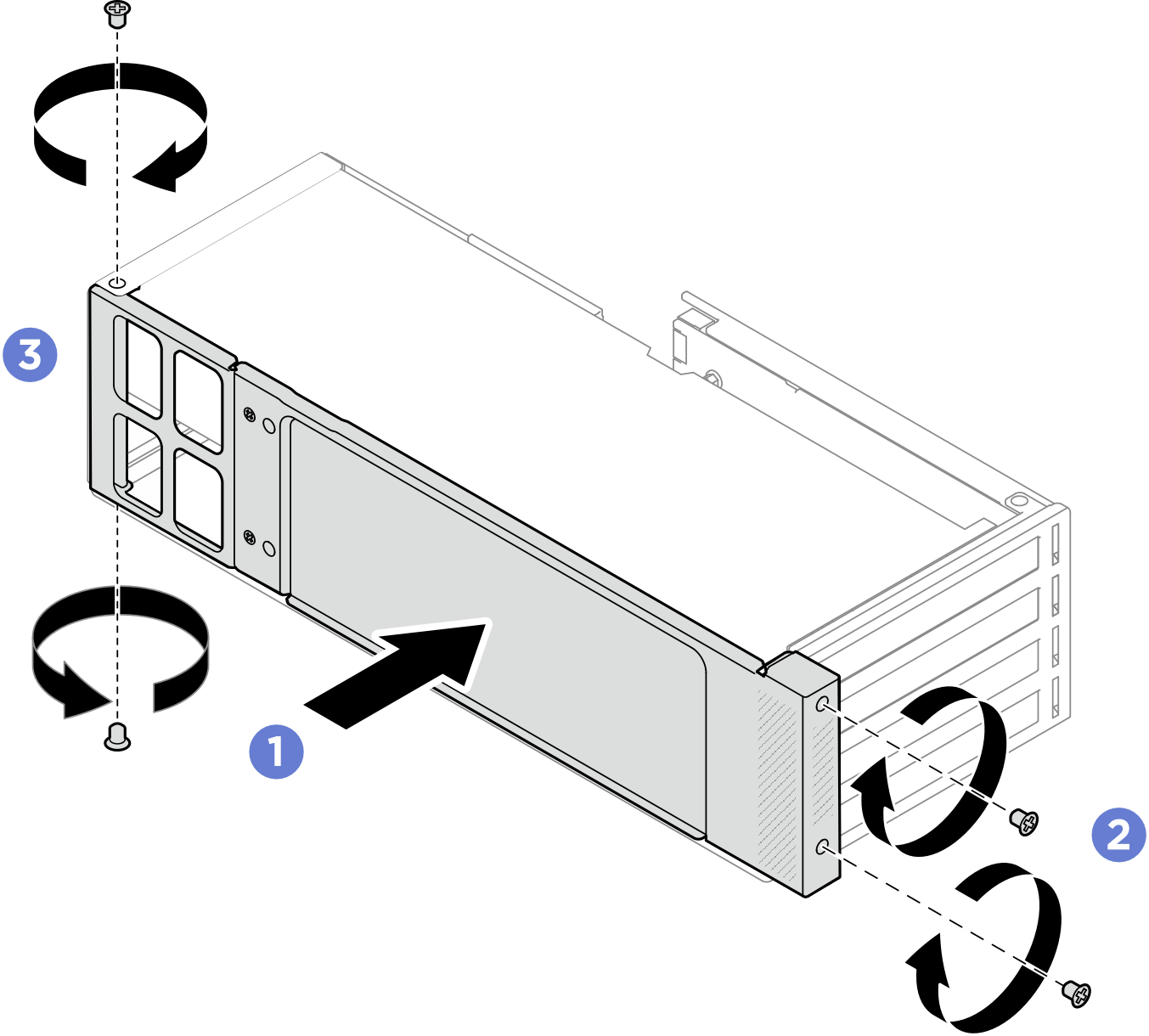

    Abbildung 4. Installation der seitlichen Halterung
    Side support bracket installation
    1. Drücken Sie die seitliche Halterung in Richtung des Adapterrahmens, bis sie einrastet.
    2. Ziehen Sie zwei Schrauben an der Vorderseite des Adapterrahmens fest.
    3. Ziehen Sie zwei Schrauben an der Rückseite des Adapterrahmens fest.

Nach dieser Aufgabe

  1. Installieren Sie die Adapterkartenbaugruppe im Gehäuse. Siehe Vordere Adapterkartenbaugruppe installieren.
