安装正面 PCIe 适配器

按照本节中的说明安装正面 PCIe 适配器。

关于本任务

S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

  • 如需了解 PCIe 适配器安装规则,请参阅PCIe 插槽和 PCIe 适配器

固件和驱动程序下载:更换组件后,可能需要更新固件或驱动程序。

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后,从包装中取出新部件,并将其放在防静电平面上。
  2. 如果安装了插槽填充件,请拧松固定填充件的螺钉,然后卸下填充件。

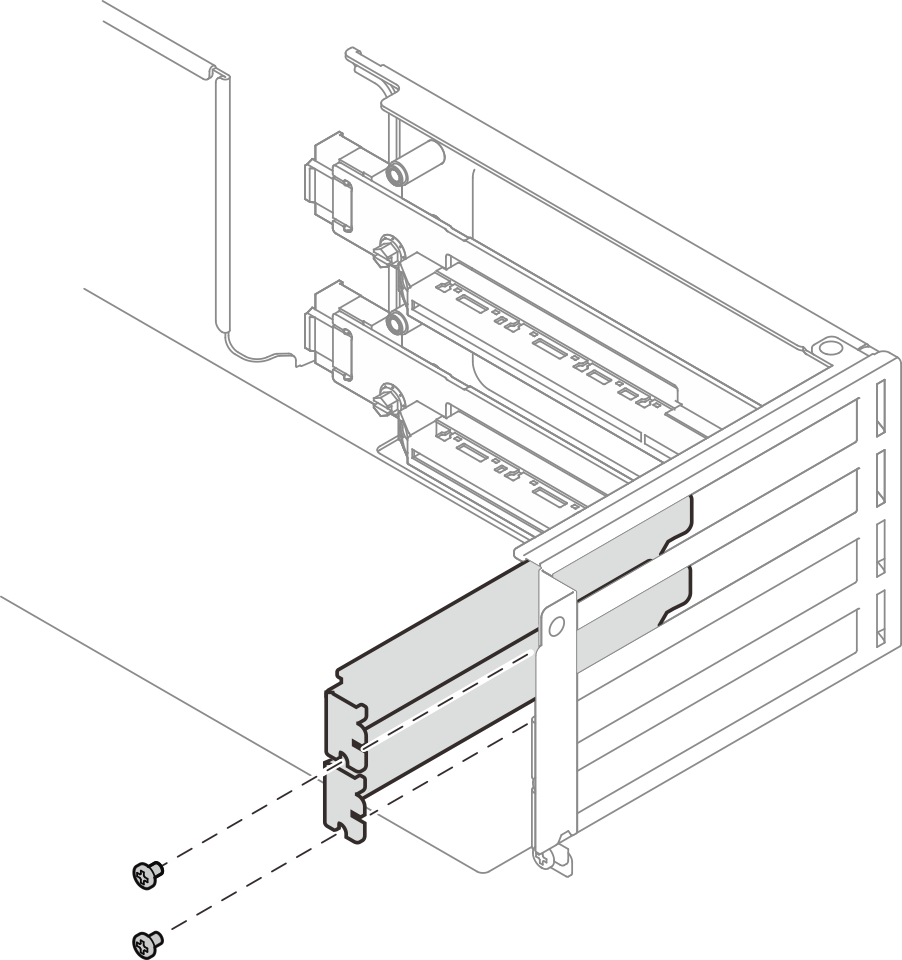

    图 1. PCIe 插槽填充件
    PCIe slot filler
  3. 将 PCIe 适配器安装到转接卡架上。

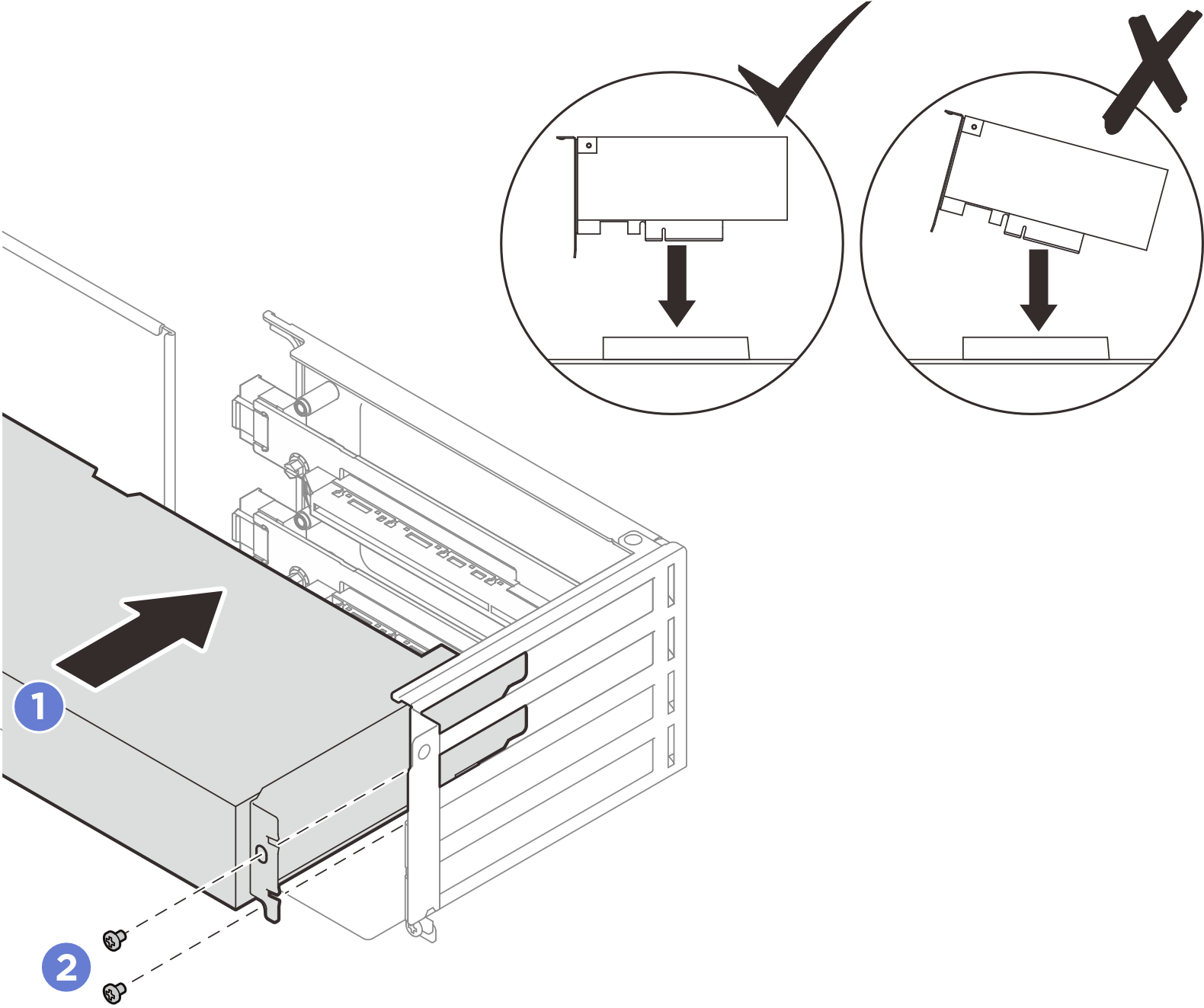

    图 2. 安装 PCIe 适配器
    PCIe adapter installation
    1. 将 PCIe 适配器与转接卡上的 PCIe 插槽对齐。小心地将 PCIe 适配器笔直按入插槽,直至其牢固就位且支架处于固定状态。
    2. 拧紧螺钉以固定 PCIe 适配器。
  4. 如果适用,请将电源线从 PCIe 适配器连接到转接卡。对于转接卡组合件顶部三个插槽中的 PCIe 适配器,请确保将电源线穿过线缆夹,如图所示。

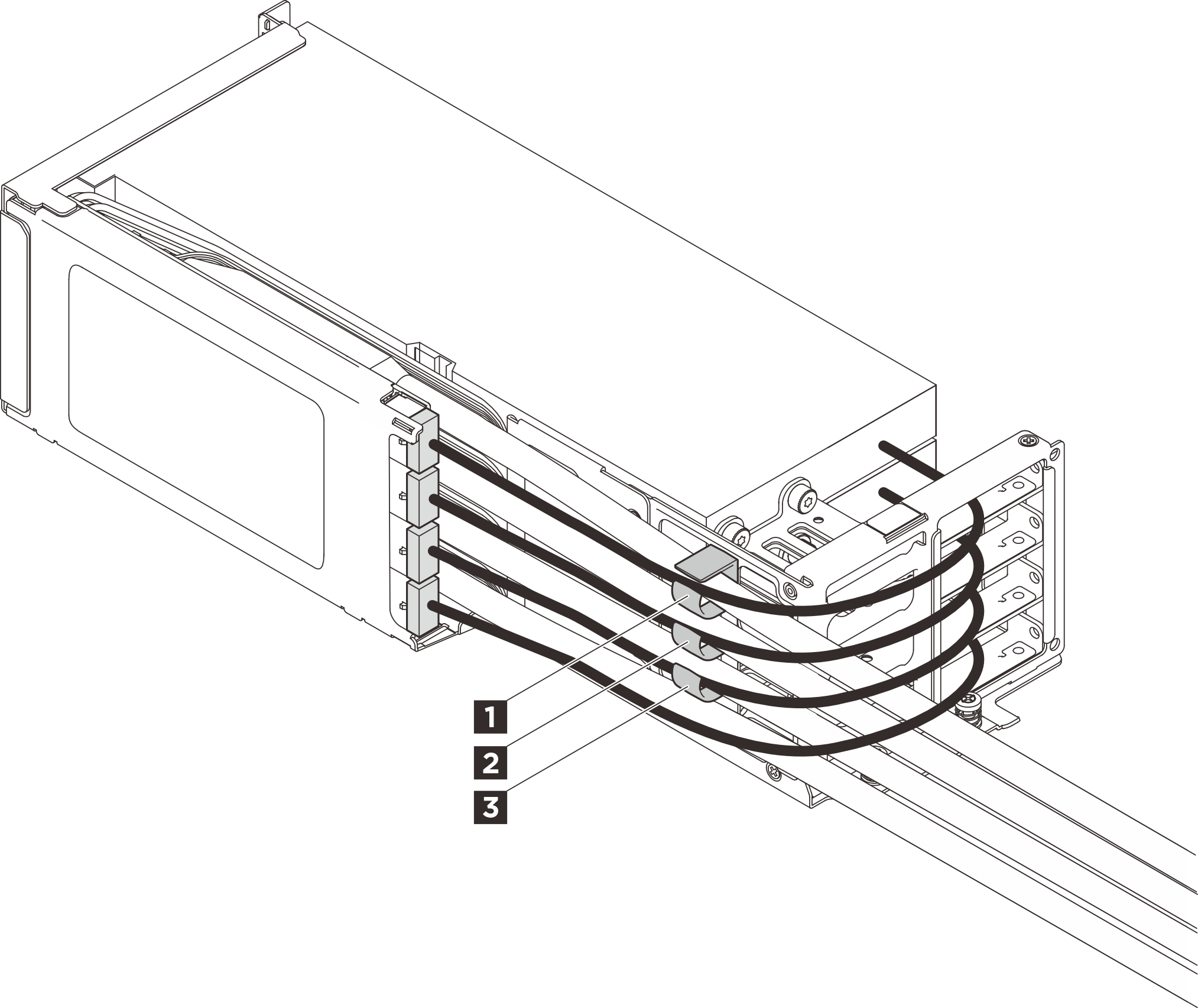

    图 3. 正面转接卡组合件的线缆夹

    1 2 3 线缆夹
  5. 安装完所有 PCIe 适配器后,请安装侧面支撑架。

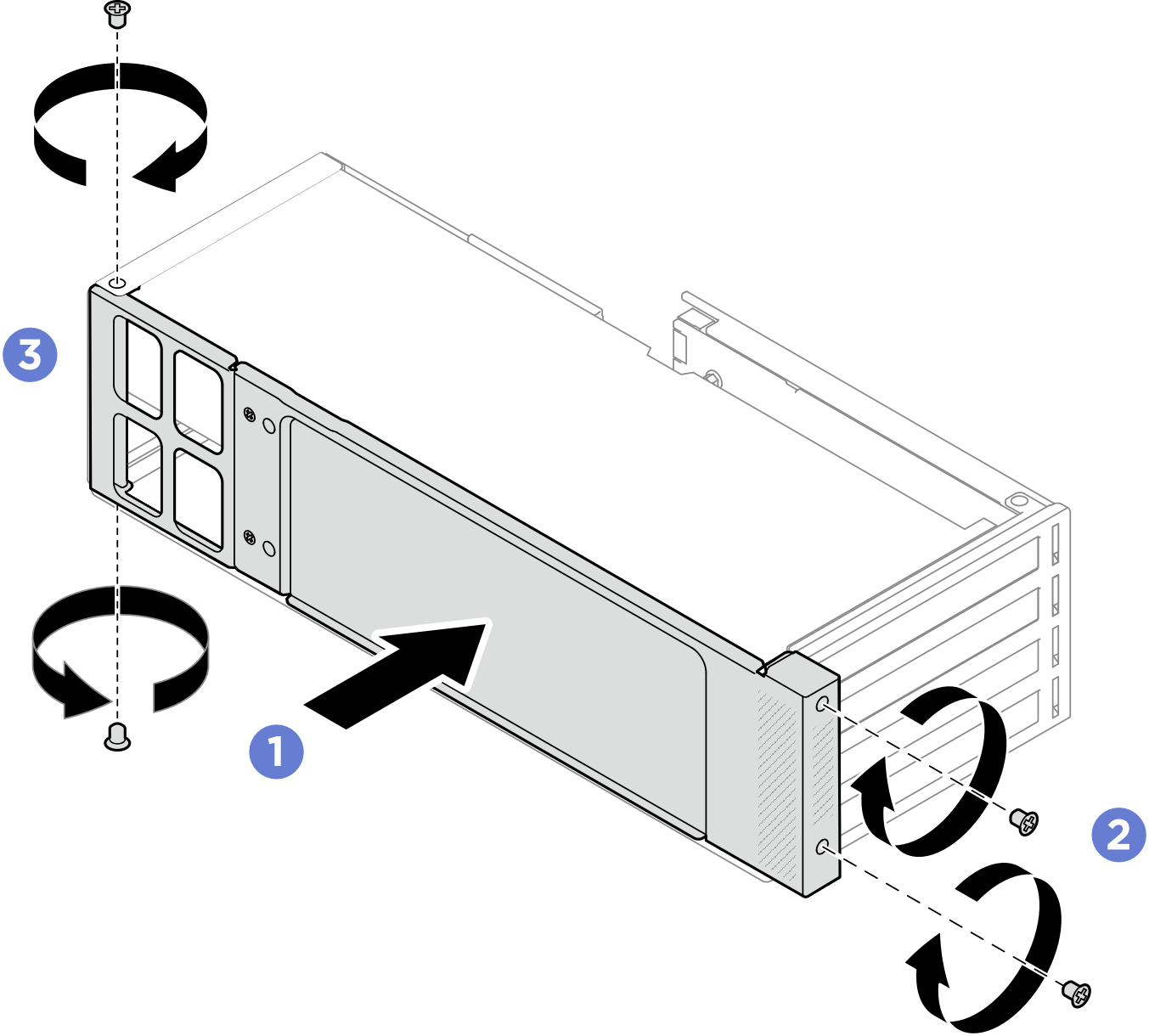

    图 4. 安装侧面支撑架
    Side support bracket installation
    1. 朝转接卡架的方向按压侧面支撑架,直至其安装到位。
    2. 拧紧转接卡架前部的两颗螺钉。
    3. 拧紧转接卡架后部的两颗螺钉。

完成之后

  1. 将转接卡组合件安装到机箱中。请参阅安装正面转接卡组合件
