安装 GPU 适配器桥接器

按照本节中的说明安装 GPU 适配器桥接器。

关于本任务

S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

  • 请遵循 GPU 适配器随附的文档中的其他说明。

注
根据类型的不同，GPU 适配器外观可能与本节插图略有差异。
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

转到与配置相对应的章节：

安装 2 插槽桥接器​

过程

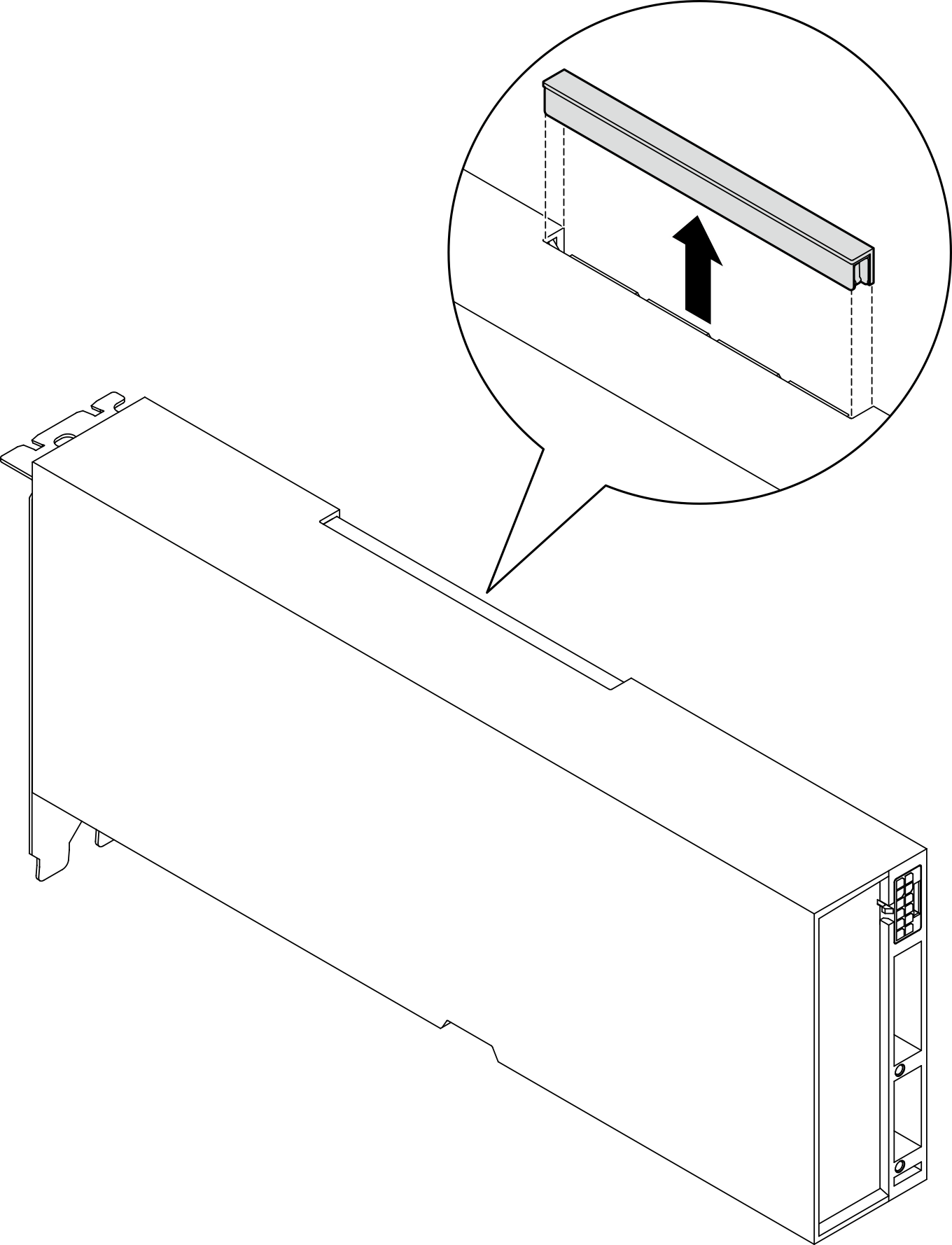

  1. 如果适用，请先卸下 GPU 适配器上的链路接口盖。
    图 1. 卸下链路接口盖

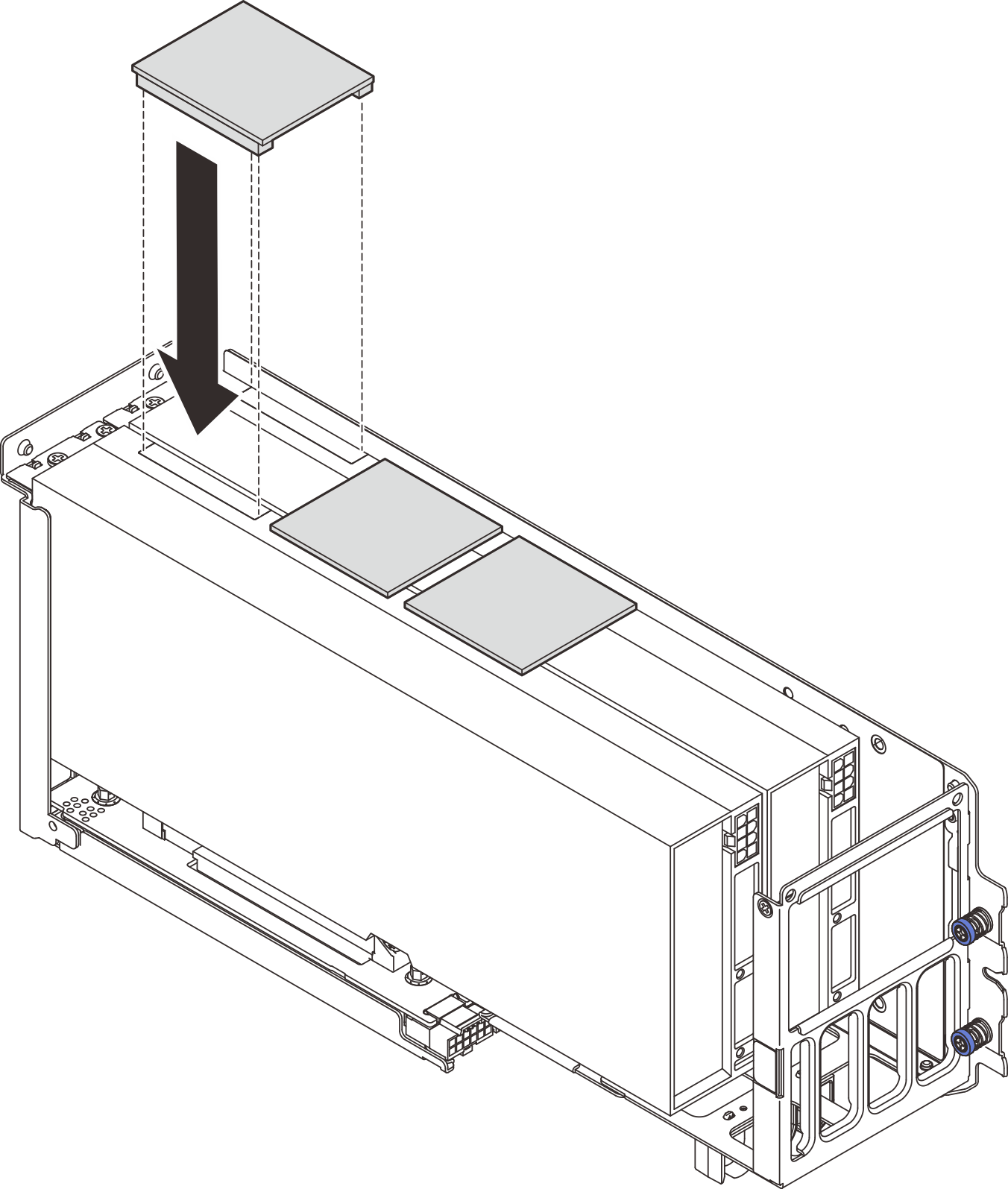

  2. 将 GPU 适配器桥接器与 GPU 适配器上的链路接口对齐；然后，将 GPU 适配器桥接器安装到 GPU 适配器上，直至“咔嗒”一声锁定到位。
    图 2. 安装 GPU 适配器桥接器

  3. 重复2，以安装其他 GPU 适配器桥接器。
    注
    链接 GPU 对时，必须链接 GPU 上的所有链路接口。

完成之后

完成部件更换。请参阅完成部件更换。

演示视频

在 YouTube 上观看操作过程

安装 2 路桥接器​

过程

  1. 如果适用，请先卸下 GPU 适配器上的链路接口盖。
    图 3. 卸下链路接口盖

  2. 将 GPU 适配器桥接器与 GPU 适配器上的链路接口对齐；然后，将 GPU 适配器桥接器安装到 GPU 适配器上，直至“咔嗒”一声锁定到位。
    图 4. 安装 GPU 适配器桥接器

完成之后

完成部件更换。请参阅完成部件更换。
