Installazione dei bridge di collegamento dell'adattatore GPU

Seguire le istruzioni riportate in questa sezione per installare i bridge di collegamento dell'adattatore GPU.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Seguire le istruzioni aggiuntive in qualsiasi documentazione fornita con l'adattatore GPU.

Nota
A seconda del tipo, l'adattatore GPU potrebbe avere un aspetto leggermente diverso rispetto alle figure riportate in questa sezione.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Passare alla sezione corrispondente alla configurazione:

Installazione di un bridge di collegamento a 2 slot​

Procedura

  1. Se applicabile, rimuovere i coperchi del connettore di collegamento dagli adattatori GPU.

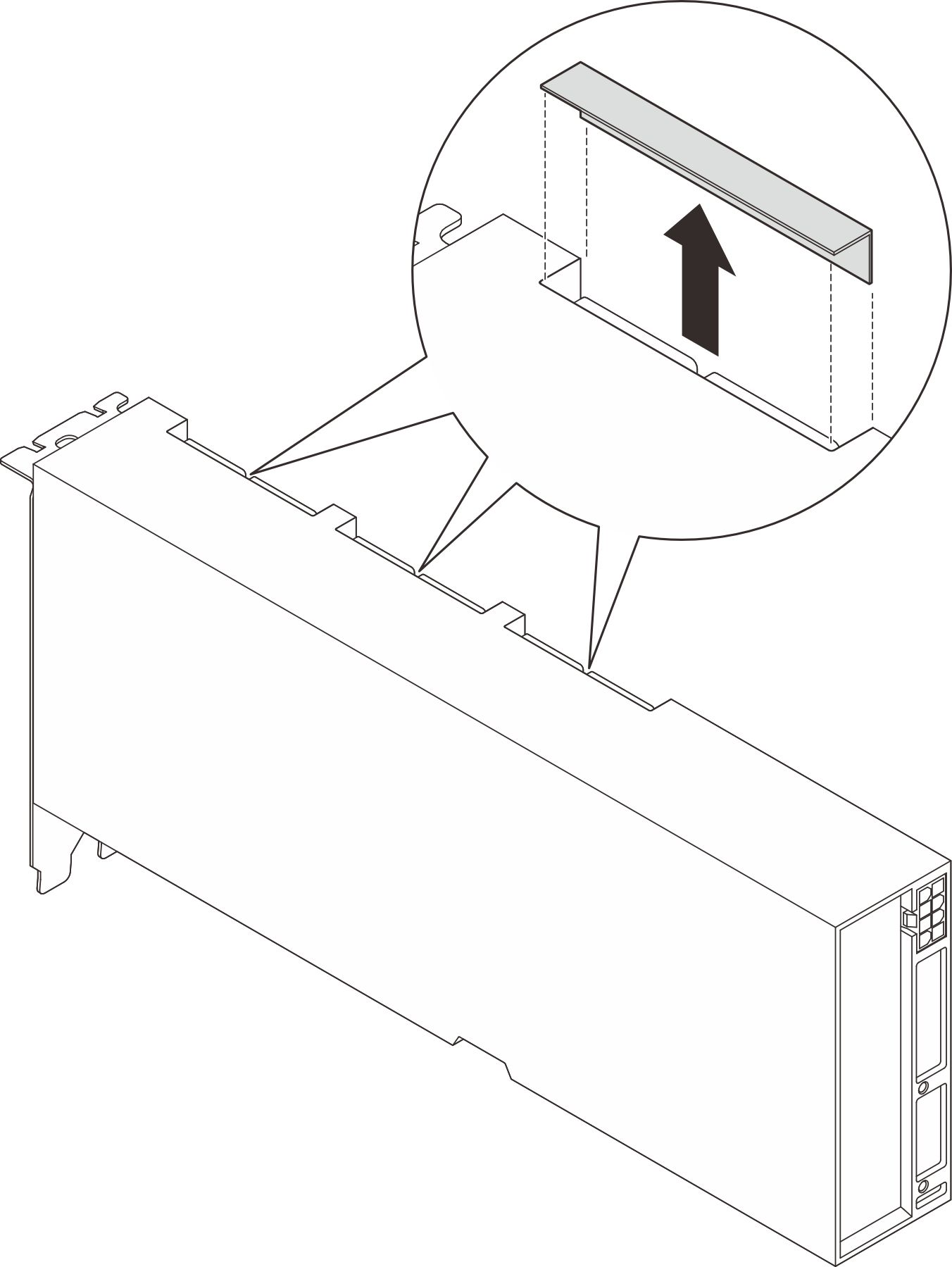

    Figura 1. Rimozione del coperchio del connettore di collegamento

  2. Allineare il bridge di collegamento dell'adattatore GPU ai connettori di collegamento sugli adattatori GPU, quindi installarlo finché gli adattatori GPU non scattano in posizione.

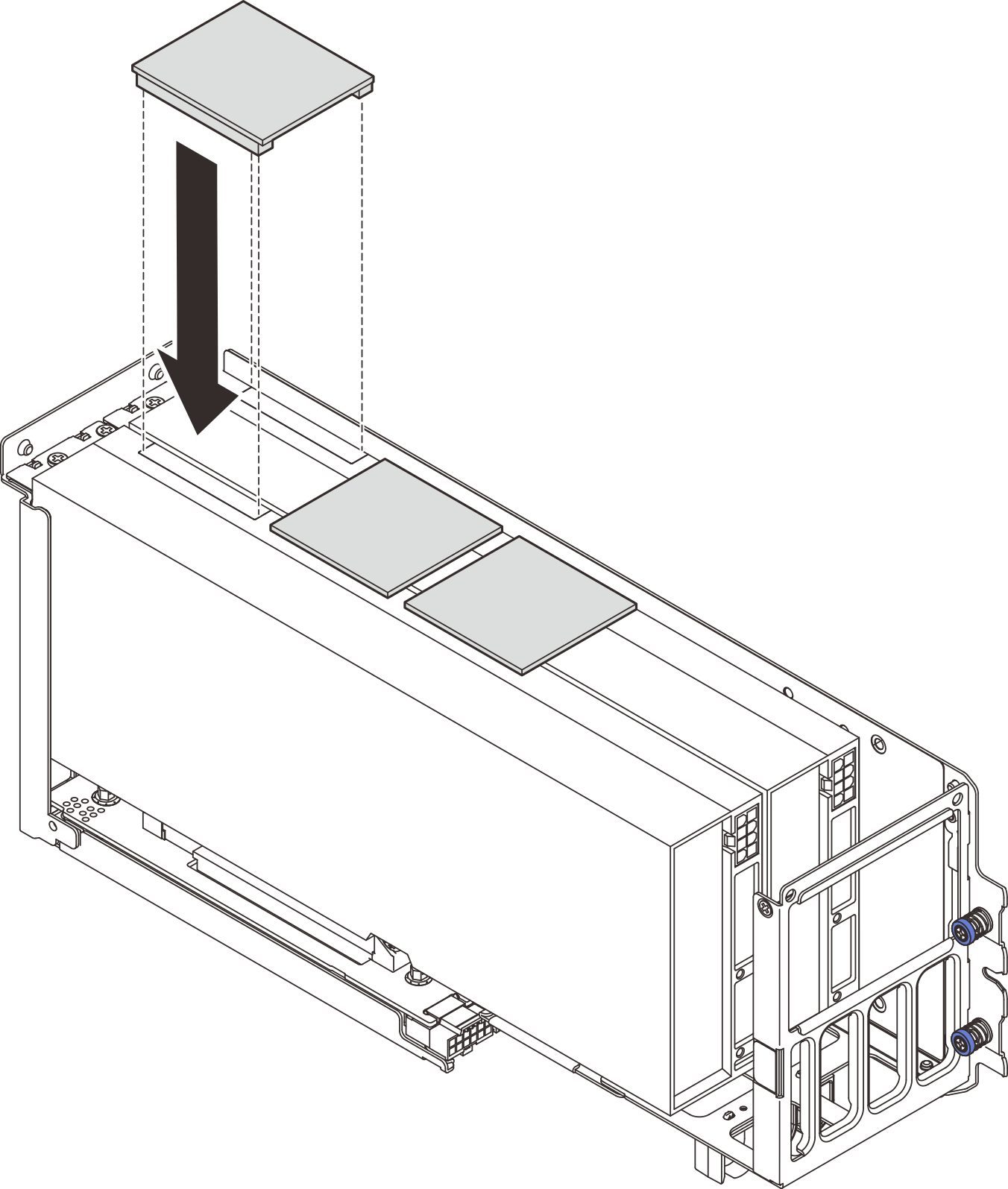

    Figura 2. Installazione di un bridge di collegamento dell'adattatore GPU

  3. Ripetere il 2 per installare gli altri bridge di collegamento dell'adattatore GPU.
    Nota
    Quando si collega una coppia di GPU, tutti i connettori di collegamento sulle GPU devono essere collegati.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti

Video dimostrativo

Guardare la procedura su YouTube

Installazione di un bridge di collegamento a 2 vie​

Procedura

  1. Se applicabile, rimuovere i coperchi del connettore di collegamento dagli adattatori GPU.

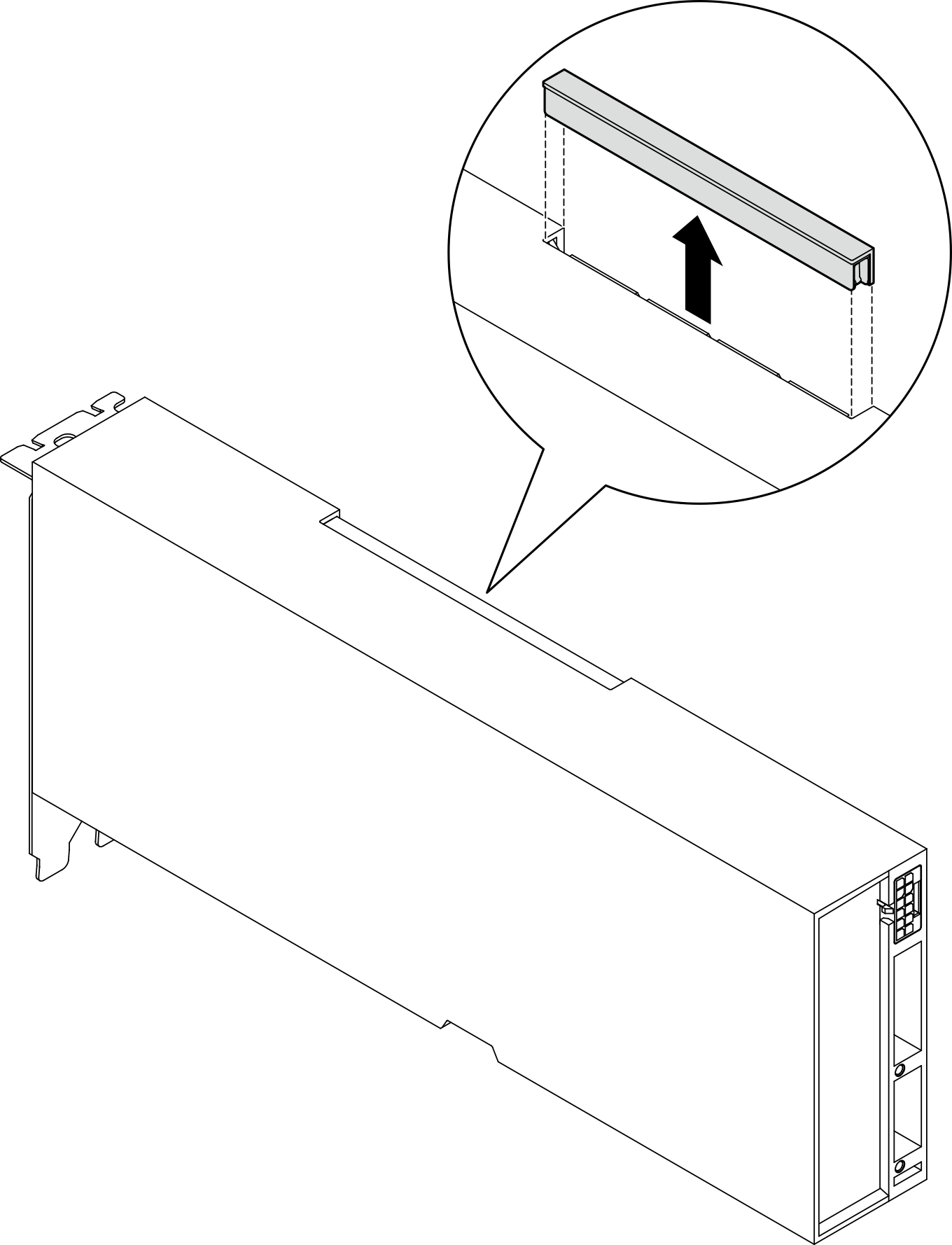

    Figura 3. Rimozione del coperchio del connettore di collegamento

  2. Allineare il bridge di collegamento dell'adattatore GPU ai connettori di collegamento sugli adattatori GPU, quindi installarlo finché gli adattatori GPU non scattano in posizione.
    Figura 4. Installazione di un bridge di collegamento dell'adattatore GPU

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti
